青岛汉泰推出2G存储的逻辑分析仪Hantek4032L
发布日期: 2013-03-12 15:35



  • Hantek4032L是集逻辑分析仪、总线分析仪、逻辑笔等多种测量仪器之大成于一身,适用于各种数字电路的开发、测量、分析和调试工作,是电子研发、电子测量工程师、高校师生的科研开发和教学的得力助手。
  • 2Gbit的存储深度(DDR2),400MS/s的采样频率、150MHz的测量带宽满足你各方面的需求。
  • 创新的触发方式和和崭新的分析测量手段,令您在测量的过程做的更加快捷简单。
  • Hantek4032L可以设置边沿、电平、总线、数据宽度等多种触发方式,方便易用。
  • 创新的数据分析功能,使得您在分析UARTSPII2C等多种数据时更加轻松。
  • 强大的协议二次分析功能,可以导出CSV,TXT,DOC格式,便于用其他工具二次分析;
  • USB2.0高速接口,即插即用;
  • 独具匠心的工业设计,与台式示波器类似的界面,易于使用



硬件特性

通道数量

32

输入阻抗

200K(C=10p)

输入电压范围

-6V~60V

电压阈值范围

-6V~6V

最大采样速度

400MHz

最大输入信号带宽

150MHz

最小时间分辨率

2ns

采样深度

64M Sample

存储深度

2G bits

兼容输入

TTL, LVTTL, CMOS, LVCOMS, ECL, PECL, EIA

静电保护区

15KV

主机接口

USB Port

工作电压

4.5V~5.5V

能源消耗

Max. 3.5W

温度范围

操作时:-10~60;

存储时: -40~60

操作系统

WinXP/2000/Win7

体积和重量

207(D) x 37(H) x 123Wmm, 390g




基本配件



产品

Hantek4032L


排线

USB数据线

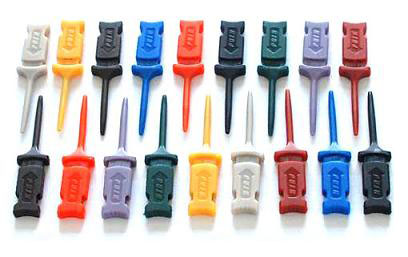

 测试夹




其他图片
