HDP4000系列可编程线性直流稳压电源

四通道可编程线性直流稳压电源，245W输出功率，通道之间电气隔离，四通道连续可调；
HDP4000S系列支持后置输出，方便测试系统布线，2线/4线模式显示；
4.3英寸彩色显示屏，实时显示电压/电流/功率值及波形，使输出状态和趋势一目了然
HDP4000系列分辨率：1 mV，1 mA；HDP4000S系列分辨率：0.1 mV，1 μA；
低纹波噪声：＜350 μVrms / 2 mVpp；
瞬态响应时间：≤50μs；
过压/过流/过温/短路保护功能，可以灵活设置过压和过流参数，对负载实现有效保护；
智能温控风扇自动调整转速，有效降低风扇噪声；
使用颜色和数字标识，可让用户轻松识别特定通道输出的相关信息；
提供10组存储，可存储序列/延时/记录/面板条件设置；
list列表功能，通过编辑单步的电压、电流、时间，List功能可以生成多种复杂的序列，以满足复杂的测试需求；
记录仪功能：可对输出电压、电流、功率情况进行记录，并以图形显示；
具有键盘锁功能，防止误操作；
支持SCPI远程命令控制；
支持U盘（FAT32格式，Flash型）存储，一键截屏，数据记录功能；
标准配置接口：USB HOST、USB DEVICE、LAN、数字I/O接口、RS232/RS485（HDP4324B/HDP4424B）、GPIB（HDP4324H/HDP4424H）、上位机控制功能（HDP4324G）。

优秀的工业设计

艺术与技术的结合，即美观时尚又坚固耐用、精确稳定。

4.3 英寸彩色显示屏

四通道设置值和实际输出值同屏显示，一目了然，内置V\A\W数值及波形显示，变化趋势尽在掌握。

列表和数据记录功能

列表和数据记录功能通过编辑单步的电压、电流、时间等生成多种复杂的序列，以满足复杂的测试需求，并通过数据记录功能记录每步的实际电压、电流、功率数据，并生成波形图。

低纹波噪声,低负载调整率,快速瞬态响应

低纹波噪声：＜350 μVrms / 2 mVpp，满足高纯度供电的需求；
低负载调节率：电压: ≤0.01% + 2mV，电流: ≤0.01% + 250μA，从容应对负载的变化；
快速瞬态响应时间：≤50μs，满足对电压快速变化的需求；

过压、过流、过温保护功能

提供过压/过流保护功能，可以灵活设置过压和过流参数，对负载实现有效保护。

独立、串联、并联、跟踪四种模式

串并联功能能够将两路电源合并成一路电源使用，获得加倍的电压或电流，扩大了电源的适用范围和灵活性。

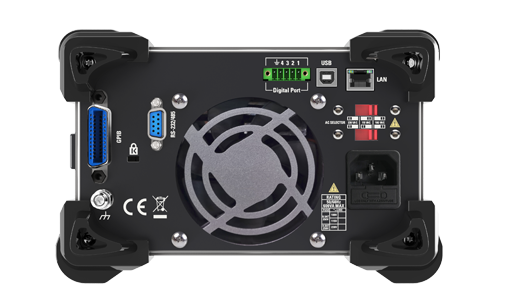

丰富的接口配置

USB HOST、USB DEVICE、LAN、4线数字I/O接口；
RS232/RS485、GPIB；
支持后置输出功能，2线/4线模式显示。

方便的电脑连接

即插即用，安全稳定，提供免费的二次开发说明，便于组成自动测试系统。

型号	通道数	总功率	每通道输出	分辨率	噪声	负载调节率	电源调节率	屏幕	标配接口
HDP4324S	3CH	245W	32V/3.2A，32V/3.2A，8V/5A	0.1mV，1μA	<350μVrms / 2mVpp	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	4.3寸TFT	USB HOST、USB DEVICE、Digital I/O、LAN、RS232、RS485
HDP4324SH	3CH	245W	32V/3.2A，32V/3.2A，8V/5A	0.1mV，1μA	<350μVrms / 2mVpp	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	4.3寸TFT	USB HOST、USB DEVICE、Digital I/O、LAN、RS232、RS485、GPIB
HDP4424S	4CH	245W	32V/3.2A，32V/3.2A，8V/2A，16V/1.5A	0.1mV，1μA	<350μVrms / 2mVpp	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	4.3寸TFT	USB HOST、USB DEVICE、Digital I/O、LAN、RS232、RS485
HDP4424SH	4CH	245W	32V/3.2A，32V/3.2A，8V/2A，16V/1.5A	0.1mV，1μA	<350μVrms / 2mVpp	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	4.3寸TFT	USB HOST、USB DEVICE、Digital I/O、LAN、RS232、RS485、GPIB

型号	通道数	总功率	每通道输出	分辨率	噪声	负载调节率	电源调节率	屏幕	标配接口
HDP4324	3CH	245W	32V/3.2A，32V/3.2A，8V/5A	1mV，1mA	<350μVrms / 2mVpp	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	4.3寸TFT	USB HOST、USB DEVICE、Digital I/O、LAN
HDP4324G	3CH	245W	32V/3.2A，32V/3.2A，8V/5A	1mV，1mA	<350μVrms / 2mVpp	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	4.3寸TFT	USB HOST、USB DEVICE、Digital I/O、LAN、上位机控制功能
HDP4324B	3CH	245W	32V/3.2A，32V/3.2A，8V/5A	1mV，1mA	<350μVrms / 2mVpp	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	4.3寸TFT	USB HOST、USB DEVICE、Digital I/O、LAN、RS232、RS485
HDP4424	4CH	245W	32V/3.2A，32V/3.2A，8V/2A，16V/1.5A	1mV，1mA	<350μVrms / 2mVpp	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	4.3寸TFT	USB HOST、USB DEVICE、Digital I/O、LAN
HDP4424B	4CH	245W	32V/3.2A，32V/3.2A，8V/2A，16V/1.5A	1mV，1mA	<350μVrms / 2mVpp	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	电压: ≤0.01% + 2mV；电流: ≤0.01% + 250μA	4.3寸TFT	USB HOST、USB DEVICE、Digital I/O、LAN、RS232、RS485

直流输出（0℃～40℃）
通道		电压		电流
HDP43XX	CH1	32V		3.2A
	CH2	32V		3.2A
	CH3	8V		5A
HDP44XX	CH1	32V		3.2A
	CH2	32V		3.2A
	CH3	8V		2A
	CH4	16V		1.5A
串并联输出
通道		串联		并联
HDP43XX	CH1	64V,3.2A		32V,6.4A
	CH2
	CH3	—		—
HDP44XX	CH1	64V,3.2A		32V,6.4A
	CH2
	CH3	—		—
	CH4	—		—
负载调整率 ±（输出百分比+偏置）
电压	< 0.01% + 2 mV
电流	< 0.01% + 250 μA
线性调整率 ±（输出百分比+偏置）
电压	< 0.01% + 2 mV
电流	< 0.01% + 250 μA
纹波和噪声（20Hz～20MHz)
常模电压	< 350 μVrms/ 2 mVpp
精度（25℃±5℃）±（输出百分比+偏置）
通道		编程		回读
		电压	电流	电压	电流
HDP43XX	CH1	0.05% + 10 mV	0.2% + 5 mA	0.05% + 10 mV	0.2% + 5 mA
	CH2
	CH3	0.1% + 5 mV	0.1% + 10 mA	0.1% + 5 mV	0.1% + 10 mA
HDP44XX	CH1	0.05% + 10 mV	0.2% + 5 mA	0.05% + 10 mV	0.2% + 5 mA
	CH2
	CH3	0.1% + 5 mV	0.1% + 10 mA	0.1% + 5 mV	0.1% + 10 mA
	CH4
瞬态响应时间
输出电流从满载到半载，或从半载到满载，输出电压恢复到15mV之内的时间小于50μs。
机械
尺寸	232153392 mm
重量	HDP43XX	9.15Kg
	HDP44XX	9.45Kg
电源
交流输入（50Hz～60Hz）	100Vac±10%，115Vac±10%，230Vac±10%（最大250Vac）
最大输入功率	600VA
环境
冷却方法	风冷
工作温度	0℃～50℃
存储温度	-40℃～70℃
湿度	0℃～30℃：≤95%相对湿度
	30℃～40℃：≤75%相对湿度
	40℃～50℃：≤45%相对湿度
海拔高度	3000米以下

直流输出（0℃～40℃）
通道		电压		电流
HDP43XX	CH1	32V		3.2A
	CH2	32V		3.2A
	CH3	8V		5A
HDP44XX	CH1	32V		3.2A
	CH2	32V		3.2A
	CH3	8V		2A
	CH4	16V		1.5A
串并联输出
通道		串联		并联
HDP43XX	CH1	64V,3.2A		32V,6.4A
	CH2
	CH3	—		—
HDP44XX	CH1	64V,3.2A		32V,6.4A
	CH2
	CH3	—		—
	CH4	—		—
负载调整率 ±（输出百分比+偏置）
电压	< 0.01% + 2 mV
电流	< 0.01% + 250 μA
线性调整率 ±（输出百分比+偏置）
电压	< 0.01% + 2 mV
电流	< 0.01% + 250 μA
纹波和噪声（20Hz～20MHz)
常模电压	< 400 μVrms/ 3 mVpp
精度（25℃±5℃）±（输出百分比+偏置）
通道		编程		回读
		电压	电流	电压	电流
HDP43XX	CH1	0.05% + 10 mV	0.2% + 5 mA	0.05% + 10 mV	0.2% + 5 mA
	CH2
	CH3	0.1% + 5 mV	0.1% + 10 mA	0.1% + 5 mV	0.1% + 10 mA
HDP44XX	CH1	0.05% + 10 mV	0.2% + 5 mA	0.05% + 10 mV	0.2% + 5 mA
	CH2
	CH3	0.1% + 5 mV	0.1% + 10 mA	0.1% + 5 mV	0.1% + 10 mA
	CH4
瞬态响应时间
输出电流从满载到半载，或从半载到满载，输出电压恢复到15mV之内的时间小于50μs。
机械
尺寸	232153392 mm
重量	HDP43XX	9.15Kg
	HDP44XX	9.45Kg
电源
交流输入（50Hz～60Hz）	100Vac±10%，115Vac±10%，230Vac±10%（最大250Vac）
最大输入功率	600VA
环境
冷却方法	风冷
工作温度	0℃～50℃
存储温度	-40℃～70℃
湿度	0℃～30℃：≤95%相对湿度
	30℃～40℃：≤75%相对湿度
	40℃～50℃：≤45%相对湿度
海拔高度	3000米以下
