特点概述:
1)、2通道,通道分别具有独立旋钮控制;
2)、模拟带宽100MHZ、150MHz ;
3)、采样率最高1 GSa/s ;
4)、存储深度8Mpts ;
5)、垂直档位2mV/div ~ 10V/div ;
6)、内置一路25MHz信号发生器;
7)、垂直分辨率:8bit;
8)、触发: 边沿、脉冲、视频、斜率、超时、窗口、码型、间隔、欠幅、UART、LIN、CAN、SPI、IIC;
9)、总线解码及协议分析:RS232/UART、I2C、SPI、CAN、LIN;10)、可保存设置 、波形、参考波形、CSV、图片等多种数据格式。
11)、数字电压表和频率计功能;
12)、支持32种自动测量和统计功能,实时统计最小、最大、标准方差等统计信息;13)、两组数字电压表功能;
14)、支持门限测试,实现屏幕内自由测量;
15)、丰富的SCPI远程控制指令;
16)、提供外围接口类型多:USB Host/Device。
产品选型
单路25MHz信号发生器,支持任意波猝发输出,支持调制波形输出
32种自动测量,统计分析功能
可保存10组参考波形,CSV波形,设置及USB一键截屏功能
双路DVM,数字电压表和频率计功能
串行总线触发和解码,提供协议监视功能
8M存储深度,减少波形失真,还原真实波形

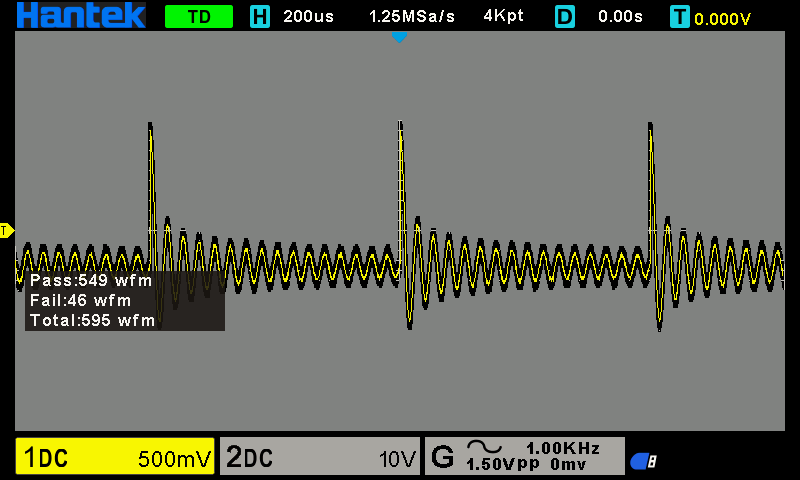

PASS/FAIL功能
Math运输及FFT功能
XY模式支持双窗口显示
技术参数
型号 | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
带宽 | 150MHz | 100MHz | 150MHz | 100MHz |
示波器通道数 | 2CH | 2CH | 2CH | 2CH |
内置信号源 | 1CH | 1CH | - | - |
示波器指标 | ||||
采样速率范围 | 1GSa/s ( 单通道 ),500MSa/s(双通道) | |||
采集方式 | ||||
采样 | 采样数据 | |||
峰峰值 | 显示高频和随机毛刺 | |||
平均值 | 平均波形, 次数: 4、8、16、32、64、128 | |||
输入 | ||||
输入耦合 | 直流、交流或者接地(DC、AC、GND) | |||
输入阻抗 | 1MΩ±2% ‖20pF±3pF | |||
探头衰减系数设定 | 1X, 10X, 100X, 1000X | |||
电压等级 | 300V CAT II | |||
最大输入电压 | 300VRMS (10X) | |||
水平系统 | ||||
波形内插 | (sin x)/x | |||
最大记录长度 | 单通道最大8M | |||
双通道最大4M | ||||
水平刻度范围 | 2ns/div~100s/div 1, 2, 5步进 | |||
时基模式 | Y-T、X-Y、Roll | |||
增量时间测量精度 | 单次,“取样”模式 | |||
(全带宽) | ±(1取样间隔+100ppm×读数+0.6ns) | |||
>16次以上平均 | ||||
±(1取样间隔+100ppm×读数+0.4ns) | ||||
取样间隔=秒/格÷200 | ||||
采样率和延迟时间精确度 | ±50ppm(在任何大于1ms的时间间隔) | |||
垂直系统 | ||||
型号 | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
带宽 | 150MHz | 100MHz | 150MHz | 100MHz |
在BNC处的上升时间(典型) | 2.4ns | 3.5ns | 2.4ns | 3.5ns |
垂直分辨率 | 8位分辨率,每个通道同时取样 | |||
垂直灵敏度 | 2mV/div to 10V/div | |||
偏移范围 | ≤200mV/格,±1V; | |||
>200mV/格,±50V | ||||
数学运算 | 加、减、乘、除、FFT | |||
FFT | 窗口:矩形,汉宁,海明,布拉克曼,巴特利特,平顶窗 | |||
带宽限制 | 20MHz | |||
低频响应(-3db) | 在BNC处为≤10Hz | |||
垂直增益精度 | 在“取样”或“平均”采集模式下,10V/格到10mV/格的精度为±3%; | |||
在“取样”或“平均”采集模式下,5mV/格到2mV/格的精度为±4% | ||||
电压测量重复性,平均采集模式 | 在相同设置和环境条件下,采集≥16个以上波形的任何两组平均值之间的电压增量:±(3%×读数+0.05格) | |||
注意:使用X1探头时带宽减小到6MHz | ||||
触发系统 | ||||
触发类型 | 边沿、脉冲、视频、斜率、超时、窗口、码型、间隔、欠幅、UART、LIN、CAN、SPI、IIC | |||
触发电平范围 | 距屏幕中心±5格 | |||
触发模式 | 自动、正常、单次 | |||
电平 | CH1~CH2 | 从显示屏中心开始±4个分度 | ||
EXT | 0~3.3V | |||
释抑范围 | 16ns~10s | |||
触发电平精度 | CH1~CH2 | 从中心显示屏开始的±4个分度内为0.2格×伏/格 | ||
EXT | ±(设定值的6%+40mV) | |||
边沿触发 | 斜率 | 上升沿,下降沿,上升沿或下降沿 | ||
信源 | CH1、CH2、EXT | |||
脉宽触发 | 极性 | 正极性,负极性 | ||
条件(When) | <, >, !=, = | |||
信源 | CH1~CH2, | |||
脉宽范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
视频触发 | 信号标准 | NTSC, PAL | ||
信源 | CH1~CH2 | |||
同步 | 扫描线、线数、奇数场、偶数场、所有场 | |||
斜率触发 | 斜率 | 上升,下降 | ||
条件(When) | <,>, !=, = | |||
信源 | CH1 ~ CH2 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
超时触发 | 信源 | CH1~CH2, | ||
极性 | 正极性,负极性 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
窗口触发 | 信源 | CH1~CH2 | ||
码型触发 | 码型 | 0:低电平;1:高电平;X:忽略; :上升; :下降; :上升或下降 | ||
电平(信源) | CH1~CH2 | |||
间隔触发 | 斜率 | 上升,下降 | ||
条件(When) | <,>, !=, = | |||
信源 | CH1~CH2, | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
欠幅触发 | 极性 | 正极性,负极性 | ||
条件(When) | <,>, !=, = | |||
信源 | CH1~CH2 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
UART 触发 | 条件(When) | 启动、停止、数据、奇偶校验、接收错误 | ||
信源(RX/TX) | CH1~CH2 | |||
数据格式 | Hex(十六进制) | |||
数据长度 | 1 byte | |||
数据位宽 | 5 bit, 6 bit, 7 bit, 8 bit | |||
奇偶校验 | 无、奇数、偶数 | |||
空闲电平 | 高、低 | |||
波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
波特率(自定义) | 300bit/s~334000bit/s | |||
LIN 触发 | 条件(When) | 间隔场、同步场、ID场、同步错误、标识符、ID和数据 | ||
信源 | CH1~CH2, | |||
数据格式 | Hex(十六进制) | |||
波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
波特率(自定义) | 300bit/s~334000bit/s | |||
CAN 触发 | 条件(When) | 开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧 | ||
信源 | CH1~CH2 | |||
数据格式 | Hex(十六进制) | |||
波特率(可选) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 | |||
波特率(自定义) | 5kbit/s~1Mbit/s | |||
SPI 触发 | 信源 | CH1~CH2, | ||
数据格式 | Hex(十六进制) | |||
数据位宽 | 4, 8, 16, 24, 32 | |||
IIC 触发 | 信源 (SDA/SCL) | CH1~CH2, | ||
数据格式 | Hex(十六进制) | |||
数据索引 | 0~7 | |||
时机(条件) | 开始位、停止位、无应答、地址、数据、重启 | |||
测量 | ||||
光标 | 光标间的电压差△V | |||
光标间的时间差△T | ||||
△T的倒数,以赫兹为单位(1/△T) | ||||
自动测量 | 频率、周期、平均值、峰-峰值、均方根、最小值、最大值、上升时间、下降时间、正脉宽、负脉宽、底端值、顶端值、中间值、幅值、过冲、预冲、上升沿相位差、下降沿相位差、正占空比、负占空比、周期平均值、周期均方根、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF | |||
DVM | 数据源 | CH1,CH2 | ||
测量类型 | 直流有效值 | |||
交流有效值 | ||||
直流 | ||||
频率计 | 硬件6位频率计 | |||
信号源指标 | ||||
通道数量 | 1通道 | |||
采样率 | 200MSa/s | |||
垂直分辨率 | 12 bits | |||
最高频率 | 25 MHz | |||
标准波形 | 正弦、方波、脉冲、三角波,采样波,指数波,噪声 | |||
任意波形 | Arb1,Arb2,Arb3,Arb4 | |||
正弦 | 频率范围 | 0.1Hz~25MHz | ||
方波/脉冲 | 频率范围 | 0.1Hz~10MHz | ||
三角波 | 频率范围 | 0.1Hz~1MHz | ||
采样波 | 频率范围 | 0.1Hz~1MHz | ||
指数波 | 频率范围 | 0.1Hz~5MHz | ||
噪声 | ||||
任意波1 | 频率范围 | 0.1 Hz至10 MHz | ||
任意波2 | 频率范围 | 0.1 Hz至10 MHz | ||
任意波3 | 频率范围 | 0.1 Hz至10 MHz | ||
任意波4 | 频率范围 | 0.1 Hz至10 MHz | ||
波形长度 | 4KSa | |||
频率 | 精度 | 100 ppm(小于10 kHz)50 ppm(大于10 kHz) | ||
分辨率 | 0.1 Hz或4位,取两者较大值 | |||
幅度 | 输出范围 | 10mV~7Vp-p(高阻抗) | ||
5mV~3.5Vp-p(50Ω) | ||||
直流偏移 | 范围 | ±3.5 V,高阻 | ||
±1.75 V,50 Ω | ||||
分辨率 | 100 μV或3位,取两者中的较大值 | |||
输出阻抗 | 50 Ω | |||
一般技术规格 | ||||
显示 | 显示屏类型 | 对角为7"TFT 液晶显示器 | ||
显示屏分辨率 | 800(水平)*480(垂直)像素 | |||
余辉时间 | 最小值、1 s、5 s、10 s、30S、无限 | |||
显示类型 | 点、矢量 | |||
显示屏亮度 | 可调 | |||
网格类型 | 可选 | |||
网格亮度 | 可调 | |||

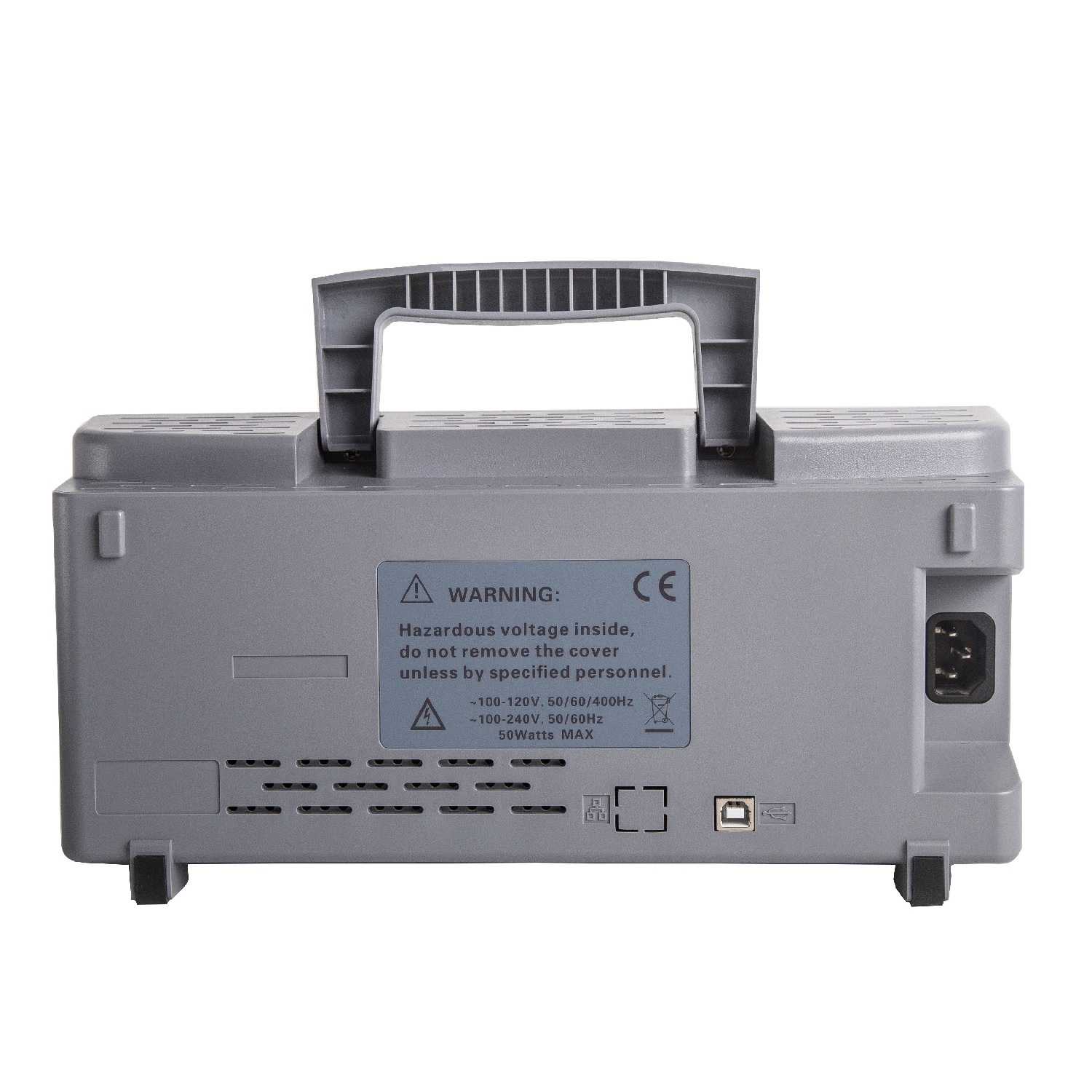

接口 | 标准接口 | USB Host,USB Device | ||
一般技术规格 | 探头补偿器输出 | |||
输出电压,典型 | 约2Vpp输入≥1MΩ的负载 | |||
频率、典型 | 1kHz | |||
电源电压 | 100-120VACRMS(±10%),45Hz到440Hz,CATⅡ | |||
120-240VACRMS(±10%),45Hz到66Hz,CATⅡ | ||||
功率消耗 | 小于30W | |||
熔断器 | T,3.15A,250V,5x20mm | |||
操作温度 | 0~50 °C (32~122 °F) | |||
存储温度 | -40~+71 °C (-40~159.8 °F) | |||
湿度 | ≤+104℉(≤+40°C): ≤90%相对湿度 | |||
106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度 | ||||
海拔高度 | 操作时和不操作时 | 3,000m(10,000英尺) | ||
机械冲击 | 随机振动 | 50Hz到500Hz时为0.31 g RMS, | ||
每轴向为10分钟 | ||||
不操作时 | 5Hz到500Hz时为2.46g RMS, | |||
每轴向为10分钟 | ||||
操作时 | 50g,11ms,半正弦波 | |||
机械部分 | 示波器大小 | 318 x 110 x 150mm(长 x 宽 x 高) | ||
重量 | 1900g |

产品附件
DSO2D15、DSO2D10标配:
|
|
|
|
|
|
DSO2C10、DSO2C15标配:
|
|
|
|
|
|
型号 | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
带宽 | 150MHz | 100MHz | 150MHz | 100MHz |
示波器通道数 | 2CH | 2CH | 2CH | 2CH |
内置信号源 | 1CH | 1CH | - | - |
示波器指标 | ||||
采样速率范围 | 1GSa/s ( 单通道 ),500MSa/s(双通道) | |||
采集方式 | ||||
采样 | 采样数据 | |||
峰峰值 | 显示高频和随机毛刺 | |||
平均值 | 平均波形, 次数: 4、8、16、32、64、128 | |||
输入 | ||||
输入耦合 | 直流、交流或者接地(DC、AC、GND) | |||
输入阻抗 | 1MΩ±2% ‖20pF±3pF | |||
探头衰减系数设定 | 1X, 10X, 100X, 1000X | |||
电压等级 | 300V CAT II | |||
最大输入电压 | 300VRMS (10X) | |||
水平系统 | ||||
波形内插 | (sin x)/x | |||
最大记录长度 | 单通道最大8M | |||
双通道最大4M | ||||
水平刻度范围 | 2ns/div~100s/div 1, 2, 5步进 | |||
时基模式 | Y-T、X-Y、Roll | |||
增量时间测量精度 | 单次,“取样”模式 | |||
(全带宽) | ±(1取样间隔+100ppm×读数+0.6ns) | |||
>16次以上平均 | ||||
±(1取样间隔+100ppm×读数+0.4ns) | ||||
取样间隔=秒/格÷200 | ||||
采样率和延迟时间精确度 | ±50ppm(在任何大于1ms的时间间隔) | |||
垂直系统 | ||||
型号 | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
带宽 | 150MHz | 100MHz | 150MHz | 100MHz |
在BNC处的上升时间(典型) | 2.4ns | 3.5ns | 2.4ns | 3.5ns |
垂直分辨率 | 8位分辨率,每个通道同时取样 | |||
垂直灵敏度 | 2mV/div to 10V/div | |||
偏移范围 | ≤200mV/格,±1V; | |||
>200mV/格,±50V | ||||
数学运算 | 加、减、乘、除、FFT | |||
FFT | 窗口:矩形,汉宁,海明,布拉克曼,巴特利特,平顶窗 | |||
带宽限制 | 20MHz | |||
低频响应(-3db) | 在BNC处为≤10Hz | |||
垂直增益精度 | 在“取样”或“平均”采集模式下,10V/格到10mV/格的精度为±3%; | |||
在“取样”或“平均”采集模式下,5mV/格到2mV/格的精度为±4% | ||||
电压测量重复性,平均采集模式 | 在相同设置和环境条件下,采集≥16个以上波形的任何两组平均值之间的电压增量:±(3%×读数+0.05格) | |||
注意:使用X1探头时带宽减小到6MHz | ||||
触发系统 | ||||
触发类型 | 边沿、脉冲、视频、斜率、超时、窗口、码型、间隔、欠幅、UART、LIN、CAN、SPI、IIC | |||
触发电平范围 | 距屏幕中心±5格 | |||
触发模式 | 自动、正常、单次 | |||
电平 | CH1~CH2 | 从显示屏中心开始±4个分度 | ||
EXT | 0~3.3V | |||
释抑范围 | 16ns~10s | |||
触发电平精度 | CH1~CH2 | 从中心显示屏开始的±4个分度内为0.2格×伏/格 | ||
EXT | ±(设定值的6%+40mV) | |||
边沿触发 | 斜率 | 上升沿,下降沿,上升沿或下降沿 | ||
信源 | CH1、CH2、EXT | |||
脉宽触发 | 极性 | 正极性,负极性 | ||
条件(When) | <, >, !=, = | |||
信源 | CH1~CH2, | |||
脉宽范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
视频触发 | 信号标准 | NTSC, PAL | ||
信源 | CH1~CH2 | |||
同步 | 扫描线、线数、奇数场、偶数场、所有场 | |||
斜率触发 | 斜率 | 上升,下降 | ||
条件(When) | <,>, !=, = | |||
信源 | CH1 ~ CH2 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
超时触发 | 信源 | CH1~CH2, | ||
极性 | 正极性,负极性 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
窗口触发 | 信源 | CH1~CH2 | ||
码型触发 | 码型 | 0:低电平;1:高电平;X:忽略; :上升; :下降; :上升或下降 | ||
电平(信源) | CH1~CH2 | |||
间隔触发 | 斜率 | 上升,下降 | ||
条件(When) | <,>, !=, = | |||
信源 | CH1~CH2, | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
欠幅触发 | 极性 | 正极性,负极性 | ||
条件(When) | <,>, !=, = | |||
信源 | CH1~CH2 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
UART 触发 | 条件(When) | 启动、停止、数据、奇偶校验、接收错误 | ||
信源(RX/TX) | CH1~CH2 | |||
数据格式 | Hex(十六进制) | |||
数据长度 | 1 byte | |||
数据位宽 | 5 bit, 6 bit, 7 bit, 8 bit | |||
奇偶校验 | 无、奇数、偶数 | |||
空闲电平 | 高、低 | |||
波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
波特率(自定义) | 300bit/s~334000bit/s | |||
LIN 触发 | 条件(When) | 间隔场、同步场、ID场、同步错误、标识符、ID和数据 | ||
信源 | CH1~CH2, | |||
数据格式 | Hex(十六进制) | |||
波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
波特率(自定义) | 300bit/s~334000bit/s | |||
CAN 触发 | 条件(When) | 开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧 | ||
信源 | CH1~CH2 | |||
数据格式 | Hex(十六进制) | |||
波特率(可选) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 | |||
波特率(自定义) | 5kbit/s~1Mbit/s | |||
SPI 触发 | 信源 | CH1~CH2, | ||
数据格式 | Hex(十六进制) | |||
数据位宽 | 4, 8, 16, 24, 32 | |||
IIC 触发 | 信源 (SDA/SCL) | CH1~CH2, | ||
数据格式 | Hex(十六进制) | |||
数据索引 | 0~7 | |||
时机(条件) | 开始位、停止位、无应答、地址、数据、重启 | |||
测量 | ||||
光标 | 光标间的电压差△V | |||
光标间的时间差△T | ||||
△T的倒数,以赫兹为单位(1/△T) | ||||
自动测量 | 频率、周期、平均值、峰-峰值、均方根、最小值、最大值、上升时间、下降时间、正脉宽、负脉宽、底端值、顶端值、中间值、幅值、过冲、预冲、上升沿相位差、下降沿相位差、正占空比、负占空比、周期平均值、周期均方根、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF | |||
DVM | 数据源 | CH1,CH2 | ||
测量类型 | 直流有效值 | |||
交流有效值 | ||||
直流 | ||||
频率计 | 硬件6位频率计 | |||
信号源指标 | ||||
通道数量 | 1通道 | |||
采样率 | 200MSa/s | |||
垂直分辨率 | 12 bits | |||
最高频率 | 25 MHz | |||
标准波形 | 正弦、方波、脉冲、三角波,采样波,指数波,噪声 | |||
任意波形 | Arb1,Arb2,Arb3,Arb4 | |||
正弦 | 频率范围 | 0.1Hz~25MHz | ||
方波/脉冲 | 频率范围 | 0.1Hz~10MHz | ||
三角波 | 频率范围 | 0.1Hz~1MHz | ||
采样波 | 频率范围 | 0.1Hz~1MHz | ||
指数波 | 频率范围 | 0.1Hz~5MHz | ||
噪声 | ||||
任意波1 | 频率范围 | 0.1 Hz至10 MHz | ||
任意波2 | 频率范围 | 0.1 Hz至10 MHz | ||
任意波3 | 频率范围 | 0.1 Hz至10 MHz | ||
任意波4 | 频率范围 | 0.1 Hz至10 MHz | ||
波形长度 | 4KSa | |||
频率 | 精度 | 100 ppm(小于10 kHz)50 ppm(大于10 kHz) | ||
分辨率 | 0.1 Hz或4位,取两者较大值 | |||
幅度 | 输出范围 | 10mV~7Vp-p(高阻抗) | ||
5mV~3.5Vp-p(50Ω) | ||||
直流偏移 | 范围 | ±3.5 V,高阻 | ||
±1.75 V,50 Ω | ||||
分辨率 | 100 μV或3位,取两者中的较大值 | |||
输出阻抗 | 50 Ω | |||
一般技术规格 | ||||
显示 | 显示屏类型 | 对角为7"TFT 液晶显示器 | ||
显示屏分辨率 | 800(水平)*480(垂直)像素 | |||
余辉时间 | 最小值、1 s、5 s、10 s、30S、无限 | |||
显示类型 | 点、矢量 | |||
显示屏亮度 | 可调 | |||
网格类型 | 可选 | |||
网格亮度 | 可调 | |||
接口 | 标准接口 | USB Host,USB Device | ||
一般技术规格 | 探头补偿器输出 | |||
输出电压,典型 | 约2Vpp输入≥1MΩ的负载 | |||
频率、典型 | 1kHz | |||
电源电压 | 100-120VACRMS(±10%),45Hz到440Hz,CATⅡ | |||
120-240VACRMS(±10%),45Hz到66Hz,CATⅡ | ||||
功率消耗 | 小于30W | |||
熔断器 | T,3.15A,250V,5x20mm | |||
操作温度 | 0~50 °C (32~122 °F) | |||
存储温度 | -40~+71 °C (-40~159.8 °F) | |||
湿度 | ≤+104℉(≤+40°C): ≤90%相对湿度 | |||
106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度 | ||||
海拔高度 | 操作时和不操作时 | 3,000m(10,000英尺) | ||
机械冲击 | 随机振动 | 50Hz到500Hz时为0.31 g RMS, | ||
每轴向为10分钟 | ||||
不操作时 | 5Hz到500Hz时为2.46g RMS, | |||
每轴向为10分钟 | ||||
操作时 | 50g,11ms,半正弦波 | |||
机械部分 | 示波器大小 | 318 x 110 x 150mm(长 x 宽 x 高) | ||
重量 | 1900g |
