HDG3000B系列


HDG3000B集任意波形发生器、脉冲发生器、函数发生器、谐波发生器、频率计5大功能于一身；采用DDS直接数字频率合成技术，可生成稳定、纯净和低失真的输出信号；人性化的界面设计和键盘布局，给用户带来非凡体验；丰富的配置接口，可轻松实现仪器计算机控制，为用户测量提供更多解决方案。
  • 产品概述
  • 技术参数
  • 型号及对比
  • 产品附件
  • 软件及下载
  • 探头
  • 视频
HDG3000B集任意波形发生器、脉冲发生器、80MHz频率计、函数发生器、谐波发生器5大功能于一身；采用DDS直接数字频率合成技术，可生成稳定、精确、纯净和低失真的输出信号；人性化的界面设计和键盘布局，给用户带来非凡体验；丰富的标准配置接口，可轻松实现仪器计算机控制，为用户测量提供更多解决方案。
  • 频率范围：1μHz ~ 100MHz/80MHz/60MHz/40MHz/25MHz/15MHz；
  • 高达250MSa/s采样率，16bits垂直分辨率保证波形幅度的精度；
  • 标配等性能双通道，相当于两个独立的信号源；
  • 高达2M的存储深度，保证了创建更多的波形周期以及创建更好的波形细节；
  • 4.3寸彩色TFT液晶显示屏，用户界面清晰直观；
  • 丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等；
  • 1μHz的频率分辨率；阻抗高阻时，幅度范围是2mV~20Vpp；阻抗50Ω时，幅度范围是1mV~10Vpp；
  • 内置高分辨80MHz频率计；

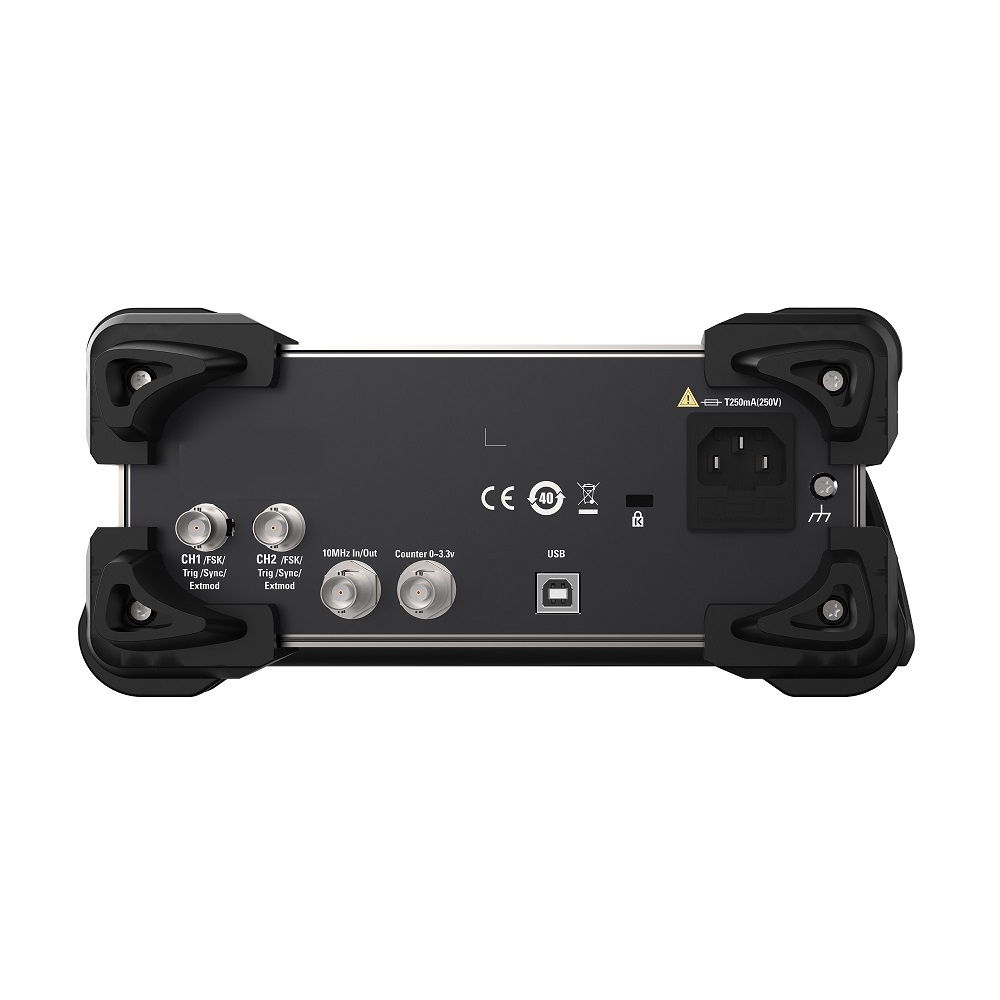

  • 标准通讯界面：前置USB Host和后置USB Device；
  • 指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号；
  • 内置16次谐波发生器功能，输出具有指定次数、幅度和相位的谐波，通常应用于谐波检测设备或谐波滤波设备的测试中。

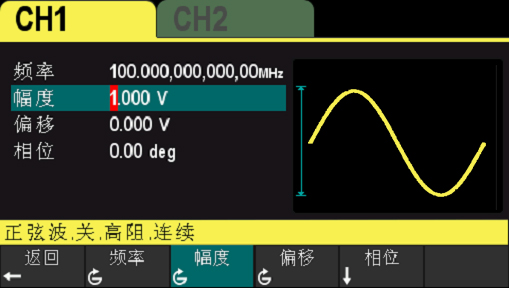

标配最高输出带宽100MHz正弦波
频率范围：1μHz~100MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

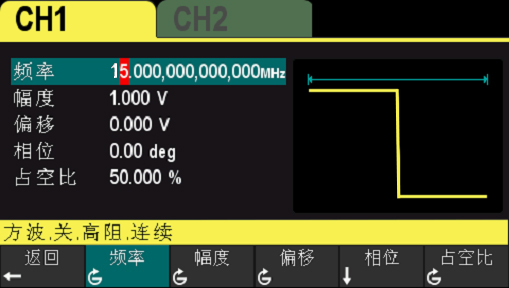

标配最高输出带宽15MHz方波
频率范围：1μHz~15MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

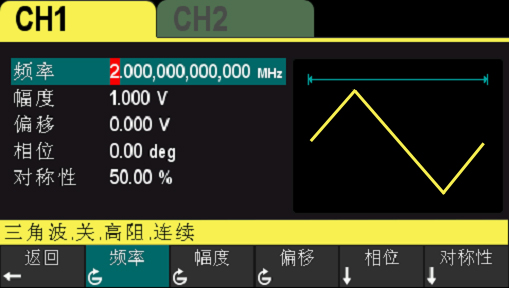

标配最高输出带宽2MHz三角波
频率范围：1μHz~2MHz；偏移可调：±5V；相位可调：0° ~ 360°；对称性可调：0%~100%。

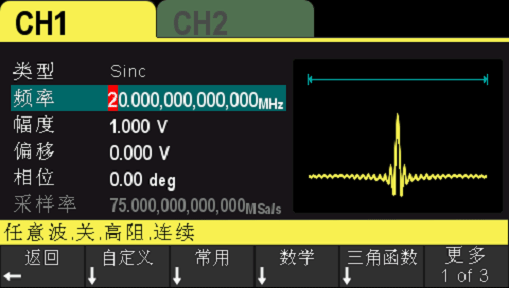

标配输出160余种任意波形
指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号。

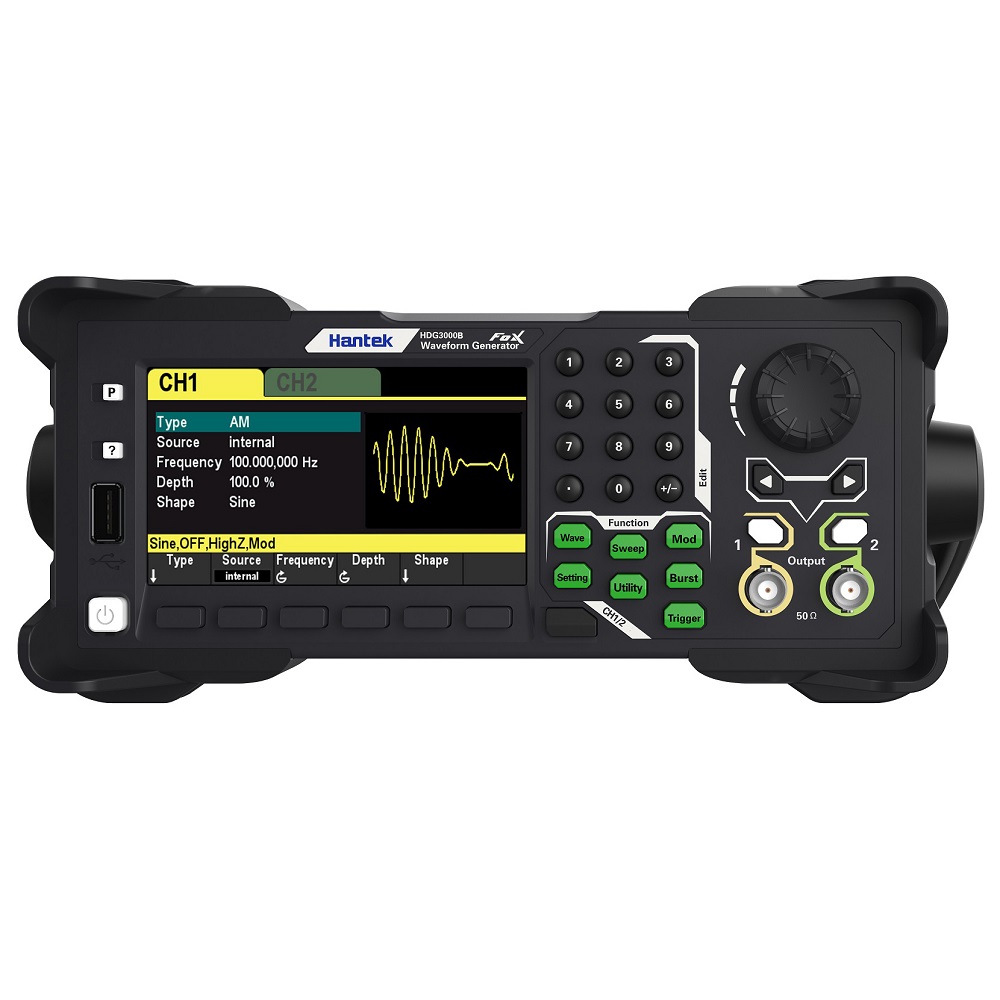

标配双通道输出调制波形AM/FM
丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等。

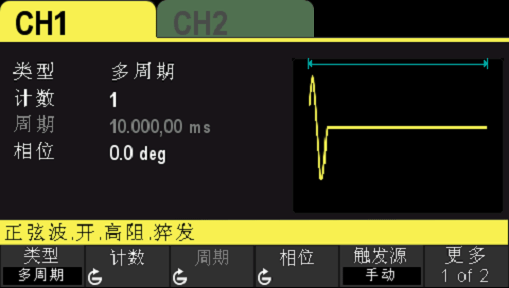

标配双通道输出猝发功能
支持由内部、手动或外部触发源控制猝发输出；支持三种猝发类型，包括多周期、无限周期和门控。
标配80MHz频率计数器
该仪器可以测量外部输入信号的频率、周期、占空比、正脉冲宽度和负脉冲宽度等参数。
型号 通道 带宽 采样率 垂直分辨率 存储深度 接口
HDG3012B 2CH 15MHz 250MSa/s 16Bits 2Mpts USB Host，USB Device
HDG3022B 2CH 25MHz 250MSa/s 16Bits 2Mpts USB Host，USB Device
HDG3042B 2CH 40MHz 250MSa/s 16Bits 2Mpts USB Host，USB Device
HDG3062B 2CH 60MHz 250MSa/s 16Bits 2Mpts USB Host，USB Device
HDG3082B 2CH 80MHz 250MSa/s 16Bits 2Mpts USB Host，USB Device
HDG3102B 2CH 100MHz 250MSa/s 16Bits 2Mpts USB Host，USB Device
型号 HDG3102B HDG3082B HDG3062B HDG3042B HDG3022B HDG3012B
通道 2
波形长度 2M
频率范围 100MHz 80MHz 60MHz 40MHz 25MHz 15MHz
采样率 250MSa/s
电压分辨率 16Bits
波形
标准波形输出 正弦波、方波、三角波、脉冲波、噪声、谐波
任意波形输出 160种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等
频率特性
正弦波 1μHz~100MHz 1μHz~80MHz 1μHz~60MHz 1μHz~40MHz 1μHz~25MHz 1μHz~15MHz
方波 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz
脉冲波 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz
三角波 1μHz~2MHz 1μHz~2MHz 1μHz~2MHz 1μHz~2MHz 1μHz~2MHz 1μHz~2MHz
谐波 1μHz~50MHz 1μHz~40MHz 1μHz~30MHz 1μHz~20MHz 1μHz~10MHz 1μHz~5MHz
噪声(-3dB) 100MHz带宽
任意波 1μHz~20MHz 1μHz~20MHz 1μHz~20MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz
分辨率 1μHz
精度 ±1ppm, 18~28℃
方波特性
上升/下降时间 典型（1KHz，1Vpp）
≥9ns
过冲 典型（100KHz, 1Vpp）
≤5%
占空比 0.001%~99.999%;
范围随频率变化而变化
不对称性 周期的1% +4ns
三角波特性
线性 ≤ 峰值输出的1%（典型，1KHz，1Vpp，对称性100%）
对称性 0%~100%
脉冲波特性
周期 67ns~1Ms 67ns~1Ms 67ns~1Ms 67ns~1Ms 67ns~1Ms 67ns~1Ms
脉冲 ≥16ns ≥16ns ≥16ns ≥16ns ≥16ns ≥16ns
上升/下降时间 ≥9ns（受当前频率设置和脉宽设置限制）
过冲 典型（1KHz，1Vpp）
≤5%
任意波特性
波形长度 2M
垂直分辨率 16 Bits
采样率 1μSa/s~62.5MSa/s, 1μSa/s分辨率
上升/下降时间 ≥9ns
过冲 典型（1Vpp）
≤5%
谐波特性
谐波次数  ≤16
谐波类型  偶次谐波、奇次谐波、所有谐波
谐波幅度 各次谐波幅度均可设置
谐波相位 各次谐波幅度均可设置
幅度特性（50Ω端接）
幅度范围 ≤10MHz: 1mVpp ~ 10Vpp;
≤40MHz:1mVpp ~ 5.5Vpp;
≤60MHz: 1mVpp ~4Vpp;
≤80MHz:1mVpp ~ 2Vpp;
≤100MHz:1mVpp ~ 1.5Vpp;
精度 典型（1KHz正弦波，0V偏移，>10mVpp）
± 设置值的1% ± 5mVpp
幅度平坦度（相对于1kHz 正弦波，1Vpp，50Ω） ≤5MHz: ±0.1dB;
≤15MHz: ±0.2dB;
≤25MHz: ±0.3dB
≤40MHz: ±0.5dB
≤60MHz: ±1dB
单位 Vpp, mVpp, Vrms, dBm(50Ω阻抗)
分辨率 1mVpp
偏移特性（50Ω端接）
范围 ±5Vpkac+dc
精度 ±(设置值的1% + 5mV + 振幅的1%）
波形输出
阻抗 50Ω
调制特性
调制类型 AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
AM
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~1MHz
调制深度 0%~120%
DSB-AM
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~1MHz
调制深度 0%~120%
FM
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~1MHz
PM
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~1MHz
相位偏差 0°~360°
ASK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
FSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
PSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
BPSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部
数据源 PN15码、PN21码、01码、10码
调制频率 2mHz~1MHz
QPSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部
数据源 PN15码、PN21码
调制频率 2mHz~1MHz
3FSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
4FSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
OSK
载波 正弦波
调制源 内部，外部
震荡时间 8ns~4.99975ms
调制频率 2mHz~1MHz
PWM
载波 方波
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~50KHz
占空比偏差 0% ~ 50%
外部调制输入
输入范围 AM, DSB-AM, FM, PM, OSK, PWM：75mVRMS ~ ±5Vac+dc
ASK, FSK, PSK：TTL电平
输入带宽  50KHz
输入阻抗 10KΩ
扫频特性
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
类型 线性
方向 向上
扫频时间 1ms ~ 50Ks
保持/返回时间 0ms ~ 50Ks
触发源 内部、外部、手动
标记 同步型号的下降沿
猝发特性
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
载波频率 1μHz~100MHz 1μHz~80MHz 1μHz~60MHz 1μHz~40MHz 1μHz~25MHz 1μHz~15MHz
猝发计数 1 ~ 2000 000 000
起始/停止相位 0° ~ 360°
内部周期 2μs ~ 500s
门控源 外部触发
触发源 内部、外部、手动
频率计
测量功能 频率、周期、正/负脉冲宽度、占空比
频率 1μHz~80MHz
闸门时间 10ms~16s
输入信号范围 0~3.3V
触发特性
触发输入
电平  TTL-兼容
斜率  上升或下降（可选）
脉冲宽度 >100ns
触发输出
电平  TTL-兼容
脉冲宽度 >60ns
最大频率 1MHz
参考时钟
外部参考输入
锁定范围  10MHz±50Hz
电平  低电平：0~400mV，高电平：2.5V~5 V
锁定时间  <2s
输入阻抗 50Ω, DC耦合
内部参考输出
频率  10MHz ± 50Hz
电平  3.3Vpp
输出阻抗（典型值）  50Ω, DC耦合
同步输出
电平  TTL-兼容
阻抗  50Ω，标称值
通用特性
接口 USB Host，USB Device
显示 4.3寸彩色TFT液晶显示屏
电压 100-120VACRMS(±10%),45Hz到440Hz，CATⅡ
120-240VACRMS(±10%),45Hz到66Hz，CATⅡ
功率 <30W
保险丝 T, 0.5A（慢熔）, 250V, 5x20mm
环境
温度范围  操作：10℃ ~ 40℃
非操作：-20℃ ~ 60℃
湿度范围  ≤+104℉(≤+40°C): 相对湿度≤90%
106℉~122℉ (+41°C ~50°C): 相对湿度≤60%
海拔高度  操作：3000米以下
非操作：15000米以下
机械规格
尺寸（宽×高×深）  308mm x 232mm x 110mm
重量 3.09KG



型号 HDG3102B HDG3082B HDG3062B HDG3042B HDG3022B HDG3012B
通道 2
波形长度 2M
频率范围 100MHz 80MHz 60MHz 40MHz 25MHz 15MHz
采样率 250MSa/s
电压分辨率 16Bits
波形
标准波形输出 正弦波、方波、三角波、脉冲波、噪声、谐波
任意波形输出 160种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等
频率特性
正弦波 1μHz~100MHz 1μHz~80MHz 1μHz~60MHz 1μHz~40MHz 1μHz~25MHz 1μHz~15MHz
方波 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz
脉冲波 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz
三角波 1μHz~2MHz 1μHz~2MHz 1μHz~2MHz 1μHz~2MHz 1μHz~2MHz 1μHz~2MHz
谐波 1μHz~50MHz 1μHz~40MHz 1μHz~30MHz 1μHz~20MHz 1μHz~10MHz 1μHz~5MHz
噪声(-3dB) 100MHz带宽
任意波 1μHz~20MHz 1μHz~20MHz 1μHz~20MHz 1μHz~15MHz 1μHz~15MHz 1μHz~15MHz
分辨率 1μHz
精度 ±1ppm, 18~28℃
方波特性
上升/下降时间 典型（1KHz，1Vpp）
≥9ns
过冲 典型（100KHz, 1Vpp）
≤5%
占空比 0.001%~99.999%;
范围随频率变化而变化
不对称性 周期的1% +4ns
三角波特性
线性 ≤ 峰值输出的1%（典型，1KHz，1Vpp，对称性100%）
对称性 0%~100%
脉冲波特性
周期 67ns~1Ms 67ns~1Ms 67ns~1Ms 67ns~1Ms 67ns~1Ms 67ns~1Ms
脉冲 ≥16ns ≥16ns ≥16ns ≥16ns ≥16ns ≥16ns
上升/下降时间 ≥9ns（受当前频率设置和脉宽设置限制）
过冲 典型（1KHz，1Vpp）
≤5%
任意波特性
波形长度 2M
垂直分辨率 16 Bits
采样率 1μSa/s~62.5MSa/s, 1μSa/s分辨率
上升/下降时间 ≥9ns
过冲 典型（1Vpp）
≤5%
谐波特性
谐波次数  ≤16
谐波类型  偶次谐波、奇次谐波、所有谐波
谐波幅度 各次谐波幅度均可设置
谐波相位 各次谐波幅度均可设置
幅度特性（50Ω端接）
幅度范围 ≤10MHz: 1mVpp ~ 10Vpp;
≤40MHz:1mVpp ~ 5.5Vpp;
≤60MHz: 1mVpp ~4Vpp;
≤80MHz:1mVpp ~ 2Vpp;
≤100MHz:1mVpp ~ 1.5Vpp;
精度 典型（1KHz正弦波，0V偏移，>10mVpp）
± 设置值的1% ± 5mVpp
幅度平坦度（相对于1kHz 正弦波，1Vpp，50Ω） ≤5MHz: ±0.1dB;
≤15MHz: ±0.2dB;
≤25MHz: ±0.3dB
≤40MHz: ±0.5dB
≤60MHz: ±1dB
单位 Vpp, mVpp, Vrms, dBm(50Ω阻抗)
分辨率 1mVpp
偏移特性（50Ω端接）
范围 ±5Vpkac+dc
精度 ±(设置值的1% + 5mV + 振幅的1%）
波形输出
阻抗 50Ω
调制特性
调制类型 AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
AM
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~1MHz
调制深度 0%~120%
DSB-AM
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~1MHz
调制深度 0%~120%
FM
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~1MHz
PM
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~1MHz
相位偏差 0°~360°
ASK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
FSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
PSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部、外部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
BPSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部
数据源 PN15码、PN21码、01码、10码
调制频率 2mHz~1MHz
QPSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部
数据源 PN15码、PN21码
调制频率 2mHz~1MHz
3FSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
4FSK
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源 内部
调制波 50%占空比的方波
调制频率 2mHz~1MHz
OSK
载波 正弦波
调制源 内部，外部
震荡时间 8ns~4.99975ms
调制频率 2mHz~1MHz
PWM
载波 方波
调制源 内部、外部、其他通道
调制波 正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率 2mHz~50KHz
占空比偏差 0% ~ 50%
外部调制输入
输入范围 AM, DSB-AM, FM, PM, OSK, PWM：75mVRMS ~ ±5Vac+dc
ASK, FSK, PSK：TTL电平
输入带宽  50KHz
输入阻抗 10KΩ
扫频特性
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
类型 线性
方向 向上
扫频时间 1ms ~ 50Ks
保持/返回时间 0ms ~ 50Ks
触发源 内部、外部、手动
标记 同步型号的下降沿
猝发特性
载波 正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
载波频率 1μHz~100MHz 1μHz~80MHz 1μHz~60MHz 1μHz~40MHz 1μHz~25MHz 1μHz~15MHz
猝发计数 1 ~ 2000 000 000
起始/停止相位 0° ~ 360°
内部周期 2μs ~ 500s
门控源 外部触发
触发源 内部、外部、手动
频率计
测量功能 频率、周期、正/负脉冲宽度、占空比
频率 1μHz~80MHz
闸门时间 10ms~16s
输入信号范围 0~3.3V
触发特性
触发输入
电平  TTL-兼容
斜率  上升或下降（可选）
脉冲宽度 >100ns
触发输出
电平  TTL-兼容
脉冲宽度 >60ns
最大频率 1MHz
参考时钟
外部参考输入
锁定范围  10MHz±50Hz
电平  低电平：0~400mV，高电平：2.5V~5 V
锁定时间  <2s
输入阻抗 50Ω, DC耦合
内部参考输出
频率  10MHz ± 50Hz
电平  3.3Vpp
输出阻抗（典型值）  50Ω, DC耦合
同步输出
电平  TTL-兼容
阻抗  50Ω，标称值
通用特性
接口 USB Host，USB Device
显示 4.3寸彩色TFT液晶显示屏
电压 100-120VACRMS(±10%),45Hz到440Hz，CATⅡ
120-240VACRMS(±10%),45Hz到66Hz，CATⅡ
功率 <30W
保险丝 T, 0.5A（慢熔）, 250V, 5x20mm
环境
温度范围  操作：10℃ ~ 40℃
非操作：-20℃ ~ 60℃
湿度范围  ≤+104℉(≤+40°C): 相对湿度≤90%
106℉~122℉ (+41°C ~50°C): 相对湿度≤60%
海拔高度  操作：3000米以下
非操作：15000米以下
机械规格
尺寸（宽×高×深）  308mm x 232mm x 110mm
重量 3.09KG

【提示：最多可比较4个产品】
选择 系列 通道数 带宽/垂直分辨率 采样率 其他
HDG6000B系列
 		16CH数字
2CH模拟
1CH同步
1CH 频率计		 200MHz;
16Bits		 1.25GSa/s 多种标配波形，标配40余种任意波形，
等精度频率计数器, 64M存储
HDG3000C系列
 		3CH模拟
1CH频率计		 100MHz
16Bits		 300MSa/s 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储
HDG3000B系列
 		2CH模拟
1CH频率计		 100MHz
16Bits		 300MSa/s 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储
Hantek1025G
 		1CH任意波
+1CH同步
+12CH字发生器		 25MHz;
12Bits		 200MSa/s 4K存储，免电源，USB即插
即用，一台电脑可同时连多台
信号源，轻松扩展通道
DDS3005
 		1CH1任意波
+CH同步
+1CH2.7GHz频率计		 5MHz;
14Bits		 50MSa/s 256K的波形长度，免电源，USB即插
即用，一台电脑可同时连多台
信号源，轻松扩展通道
DDS3X25（已停产）
 		1CH任意波
+1CH同步
+12CH字发生器		 25MHz;
12Bits		 200MSa/s 4K存储，免电源，USB即插
即用，一台电脑可同时连多台
信号源，轻松扩展通道
HDG2000B系列（已停产）
 		16CH数字+
2CH模拟+
1CH同步		 100MHz;
16Bits		 250MSa/s 5种标配波形，多种任意波形
6000计数器, 64M存储
HDG1000A（已停产）
 		2CH任意波 20MHz;
10/8Bits		 180MSa/s / 100MSa/s 3.5寸TFT显示,中/英文界面显示，
具有FM、AM、FSK、ASK、
PSK多种调制功能
HDG3000B软件
2022-07-29
HDG3000B数据手册
2024-08-20
HDG3000B编程手册
2024-10-23
HDG3000B快速指南
2024-08-20
HDG3000B用户手册
2024-08-20
使用前准备中文
功能键介绍
前面板介绍 中
后面板介绍 中
数字键盘 中
用户界面中
方向键和旋钮 中
选择基本波形中
选择通道
设置频率中
设置DC偏移电压中
设置幅度 中
设置占空比 中
设置对称性 中
设置谐波次数 中
设置谐波类型 中
开机设置中
输出任意波 中
设置起始相位 中
输出谐波 中
扫频信号 中
外部触发 中
触发源 中
阻抗设置 中
外部触发 中
QPSK 中
4FSK 中
门控猝发 中
猝发周期 中
OSK 中
调制源 中
PM相位偏差 中
脉宽调制 中
计数器 中
边沿时间 中
脉宽占空比 中
1.开箱汉泰信号发生器
2.信号发生器快速入门
输出任意波 中
开机设置中
信号发生器三角波参数设置
信号发生器设置脉冲参数
7.信号发生器设置任意波
信号发生器设置谐波参数
信号发生器谐波功能
10.信号发生器输出调制波形
11.信号发生器AM调制源
信号发生器AM调制参数
双边带调幅DSB-AM
双边带调幅DSB-AM参数设置
信号发生器频率调制FM
信号发生器FM频率偏差
信号发生器相位调制PM
信号发生器PM相位偏差
信号发生器ASK帧率
信号发生器幅移键控ASK


官方公众号 官方公众号
MyHantek
服务支持
下载中心
关于汉泰
青岛汉泰电子有限公司 版权所有 Copyright (c) 2020 Hantek. All Rights Reserved. | 与汉泰联系 | 鲁ICP备05034335号
