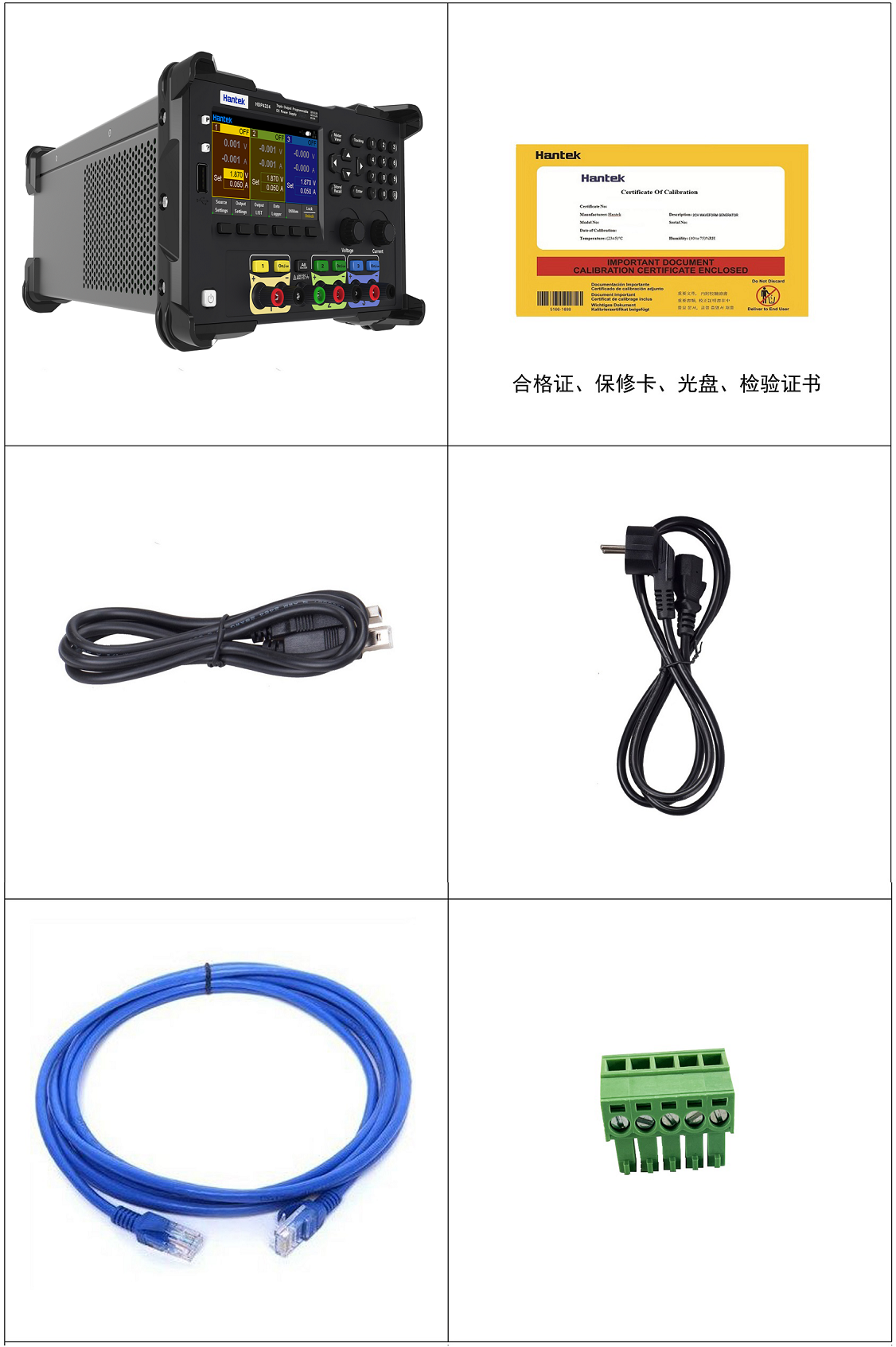

产品附件
软件及下载
探头
视频

前后面板标配输出通道；
三通道可编程线性直流稳压电源，245W输出功率，通道之间电气隔离，三通道连续可调；
4.3英寸彩色显示屏，实时显示电压/电流/功率值及波形，使输出状态和趋势一目了然；
高分辨率：0.1 mV，1 μA；
低纹波噪声：＜350 μVrms / 2 mVpp；
瞬态响应时间：≤50μs；
过压/过流/过温/短路保护功能，可以灵活设置过压和过流参数，对负载实现有效保护；
智能温控风扇自动调整转速，有效降低风扇噪声；
使用颜色和数字标识，可让用户轻松识别特定通道输出的相关信息；
提供10组存储，可存储序列/延时/记录/面板条件设置；
list列表功能，通过编辑单步的电压、电流、时间，List功能可以生成多种复杂的序列，以满足复杂的测试需求；
记录仪功能：可对输出电压、电流、功率情况进行记录，并以图形显示；
具有键盘锁功能，防止误操作；
支持SCPI远程命令控制；
支持U盘（FAT32格式，Flash型）存储，一键截屏，数据记录功能；
标准配置接口：USB HOST、USB DEVICE、LAN、数字I/O接口、RS232/RS485、GPIB。

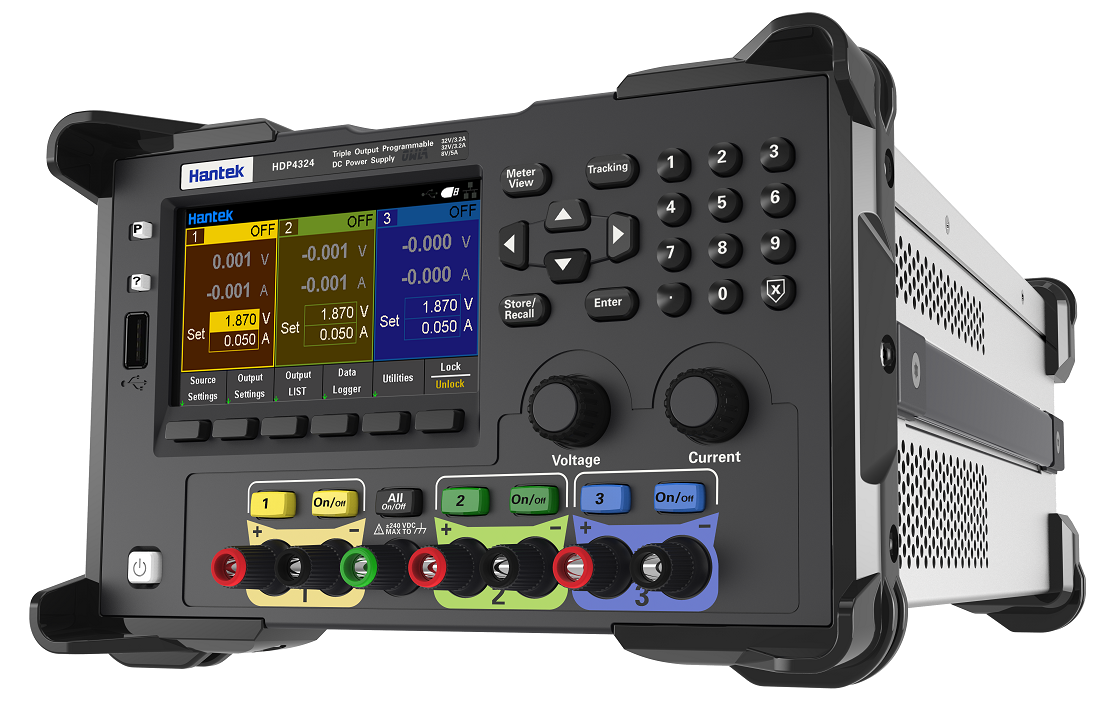

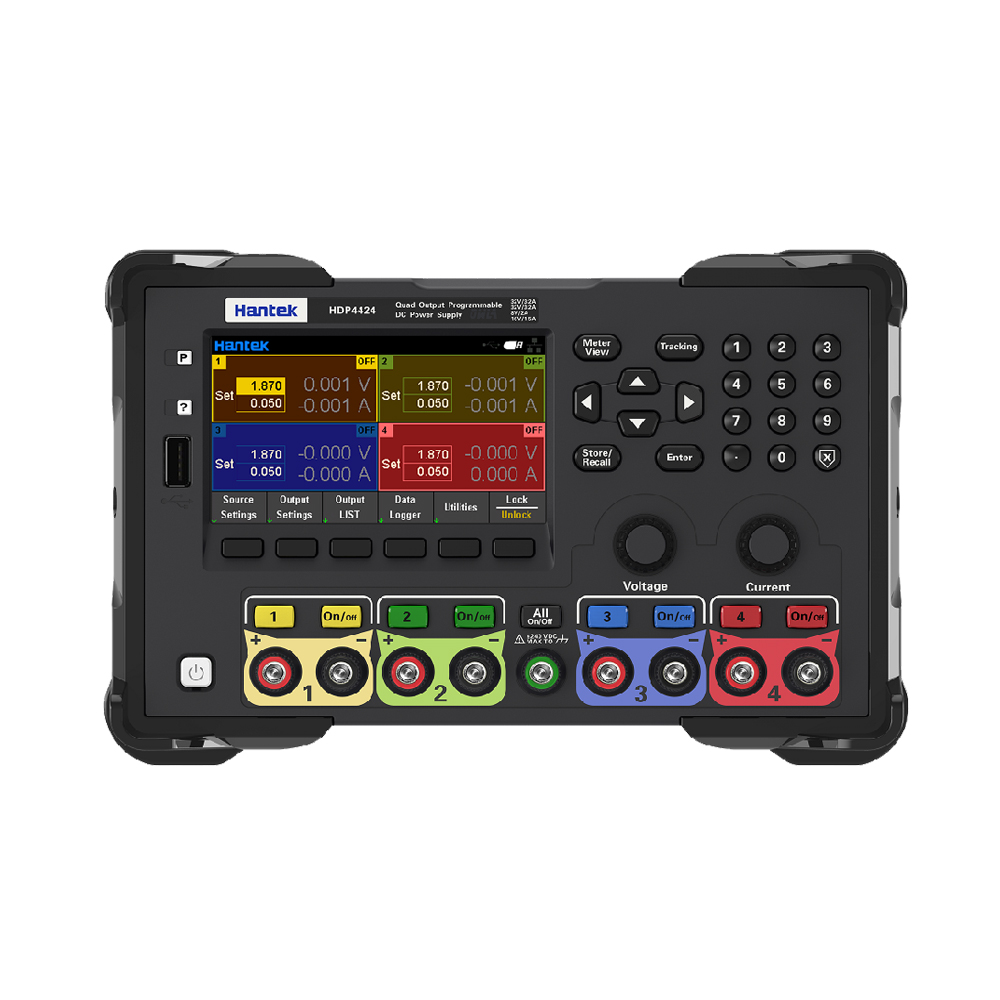

优秀的工业设计

艺术与技术的结合，即美观时尚又坚固耐用、精确稳定。

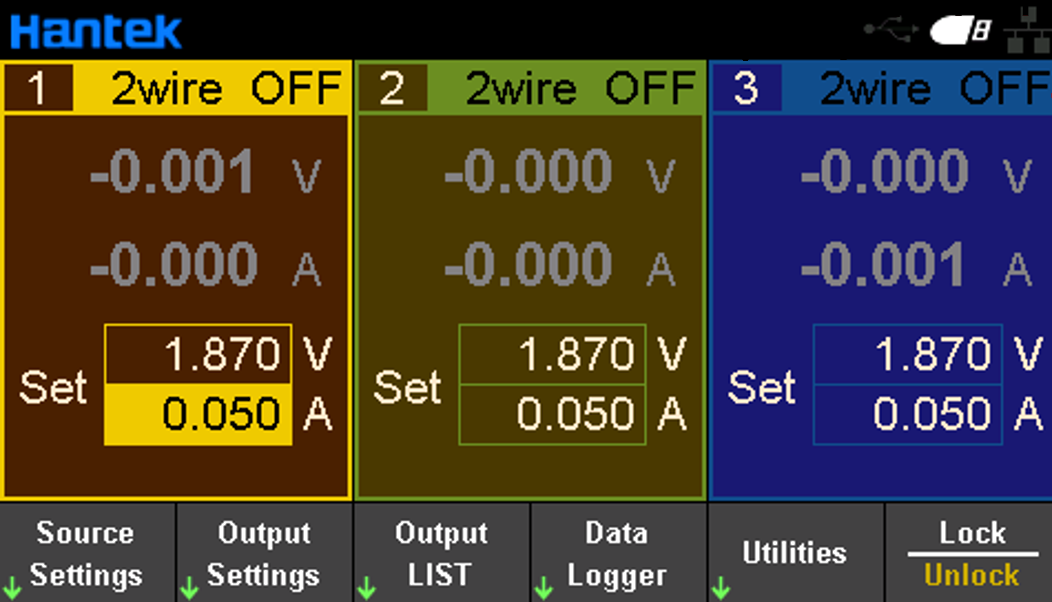

4.3 英寸彩色显示屏

三通道设置值和实际输出值同屏显示，一目了然，内置VAW数值及波形显示，变化趋势尽在掌握。

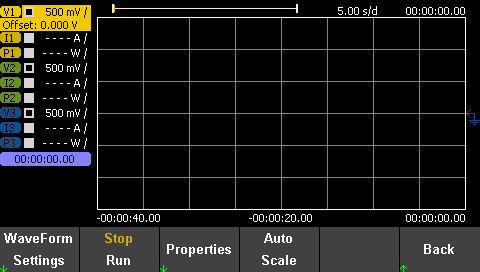

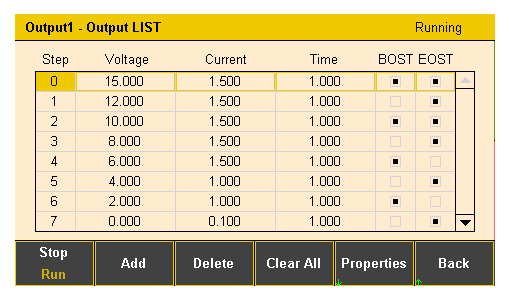

列表和数据记录功能

列表和数据记录功能通过编辑单步的电压、电流、时间等生成多种复杂的序列，以满足复杂的测试需求，并通过数据记录功能记录每步的实际电压、电流、功率数据，并生成波形图。

低纹波噪声,低负载调整率,快速瞬态响应

低纹波噪声：＜350 μVrms / 2 mVpp，满足高纯度供电的需求；低负载调节率：电压: ≤0.01% + 2mV，电流: ≤0.01% + 250μA，从容应对负载的变化；快速瞬态响应时间：≤50μs，满足对电压快速变化的需求；

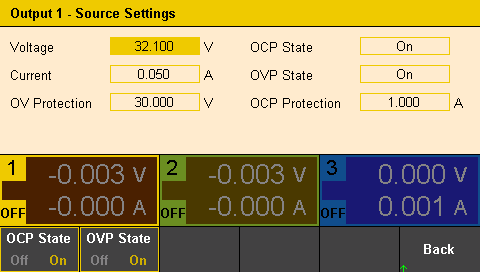

过压、过流、过温保护功能

提供过压/过流保护功能，可以灵活设置过压和过流参数，对负载实现有效保护。

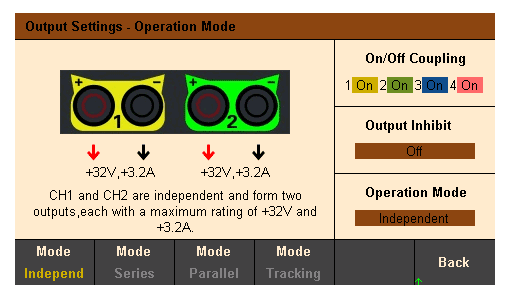

独立、串联、并联、跟踪四种模式

串并联功能能够将两路电源合并成一路电源使用，获得加倍的电压或电流，扩大了电源的适用范围和灵活性。

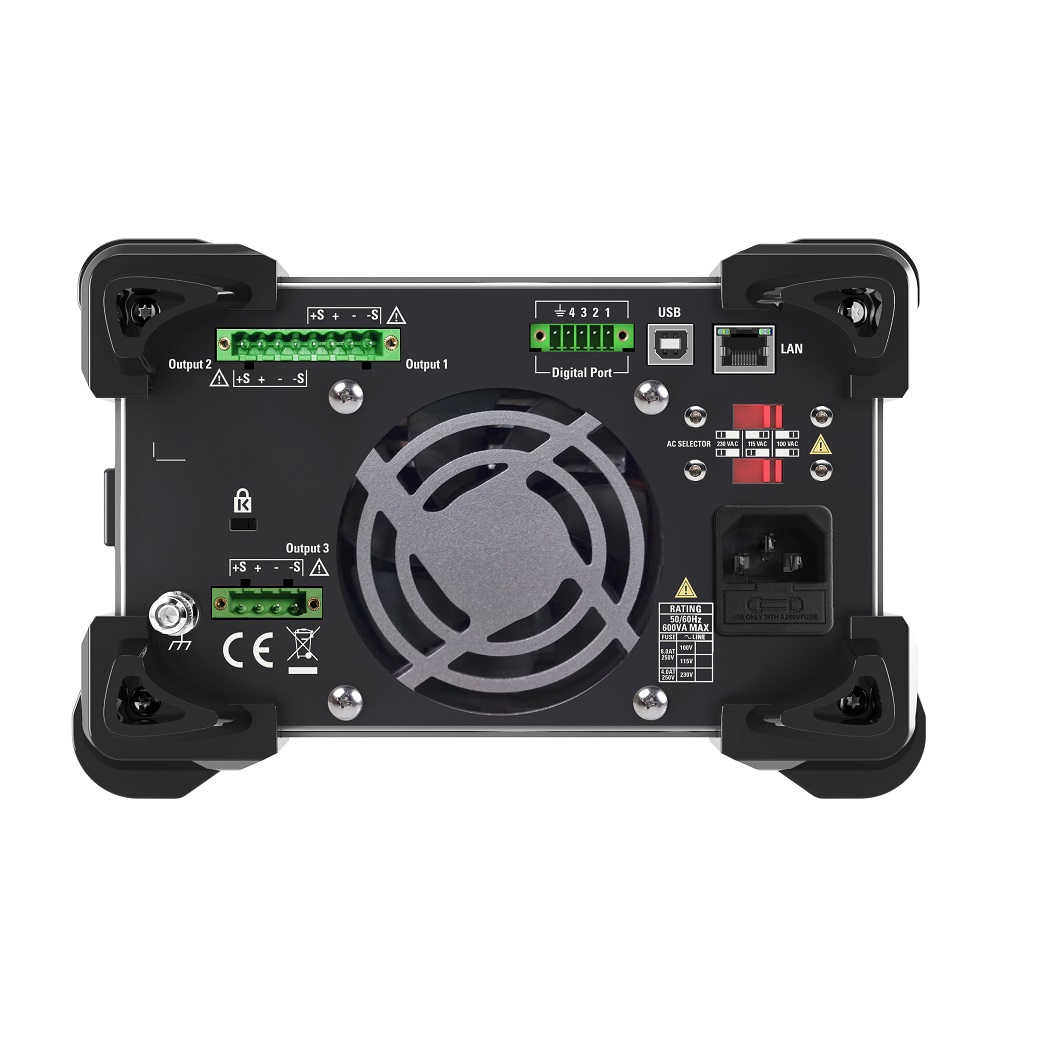

丰富的接口配置

USB HOST、USB DEVICE、LAN、4线数字I/O接口、RS232/RS485； GPIB（HDP4324SH/HDP4424SH）；支持U盘（FAT32格式，Flash型）存储；支持SCPI远程命令控制。

方便的电脑连接

即插即用，安全稳定，提供免费的二次开发说明，便于组成自动测试系统。

型号

通道数

总功率

每通道输出

分辨率

噪声

负载调节率

电源调节率

屏幕

标配接口

前置输出

后置输出

HD3323

3CH

245W

32V/3.2A，32V/3.2A，8V/5A

0.1mV/1uA

<350μVrms

2mVpp

电压: ≤0.01% + 2mV；

电流: ≤0.01% + 250μA

电压: ≤0.01% + 2mV；

电流: ≤0.01% + 250μA

4.3寸TFT

USB HOST、USB DEVICE、Digital I/O、LAN、RS232、RS485

是

直流输出（0℃～40℃）
通道		电压		电流
HD3323	CH1	32V		3.2A
	CH2	32V		3.2A
	CH3	8V		5A
串并联输出
通道		串联		并联
HD3323	CH1	64V,3.2A		32V,6.4A
	CH2
	CH3	—		—
负载调整率 ±（输出百分比+偏置）
电压	< 0.01% + 2 mV
电流	< 0.01% + 250 μA
线性调整率 ±（输出百分比+偏置）
电压	< 0.01% + 2 mV
电流	< 0.01% + 250 μA
纹波和噪声（20Hz～20MHz)
常模电压	< 400 μVrms/ 3 mVpp
精度（25℃±5℃）±（输出百分比+偏置）
通道		编程		回读
		电压	电流	电压	电流
HD3323	CH1	0.05% + 10 mV	0.2% + 5 mA	0.05% + 10 mV	0.2% + 5 mA
	CH2
	CH3	0.1% + 5 mV	0.1% + 10 mA	0.1% + 5 mV	0.1% + 10 mA
瞬态响应时间
输出电流从满载到半载，或从半载到满载，输出电压恢复到15mV之内的时间小于50μs。
机械
尺寸	232153392 mm
重量	HD3323 9.15Kg
电源
交流输入（50Hz～60Hz）	100Vac±10%，115Vac±10%，230Vac±10%（最大250Vac）
最大输入功率	600VA
环境
冷却方法	风冷
工作温度	0℃～50℃
存储温度	-40℃～70℃
湿度	0℃～30℃：≤95%相对湿度
	30℃～40℃：≤75%相对湿度
	40℃～50℃：≤45%相对湿度
海拔高度	3000米以下

直流输出（0℃～40℃）
通道		电压		电流
HD3323	CH1	32V		3.2A
	CH2	32V		3.2A
	CH3	8V		5A
串并联输出
通道		串联		并联
HD3323	CH1	64V,3.2A		32V,6.4A
	CH2
	CH3	—		—
负载调整率 ±（输出百分比+偏置）
电压	< 0.01% + 2 mV
电流	< 0.01% + 250 μA
线性调整率 ±（输出百分比+偏置）
电压	< 0.01% + 2 mV
电流	< 0.01% + 250 μA
纹波和噪声（20Hz～20MHz)
常模电压	< 400 μVrms/ 3 mVpp
精度（25℃±5℃）±（输出百分比+偏置）
通道		编程		回读
		电压	电流	电压	电流
HD3323	CH1	0.05% + 10 mV	0.2% + 5 mA	0.05% + 10 mV	0.2% + 5 mA
	CH2
	CH3	0.1% + 5 mV	0.1% + 10 mA	0.1% + 5 mV	0.1% + 10 mA
瞬态响应时间
输出电流从满载到半载，或从半载到满载，输出电压恢复到15mV之内的时间小于50μs。
机械
尺寸	232153392 mm
重量	HD3323 9.15Kg
电源
交流输入（50Hz～60Hz）	100Vac±10%，115Vac±10%，230Vac±10%（最大250Vac）
最大输入功率	600VA
环境
冷却方法	风冷
工作温度	0℃～50℃
存储温度	-40℃～70℃
湿度	0℃～30℃：≤95%相对湿度
	30℃～40℃：≤75%相对湿度
	40℃～50℃：≤45%相对湿度
海拔高度	3000米以下
