位置： 产品中心 / 高精度万用表
HDM3065系列
六位半读数万用表，0.1 μV高分辨率；30 k/s高速采集，利于捕捉瞬态信号；输入端口前后两套，便于测试系统布线；标配条形图、直方图、趋势图和数据统计功能；双显示测量功能，同时显示电压和频率；多种测量功能:直流电压（1500V可选）、交流电压、直流电流（20A/50A可选）、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、温度、电流量程达10 A；4.3寸64K色液晶屏；操作简单，测量接口丰富。
  • 真正的六位半读数分辨率；
  • 万用表输入端口前后两套，便于测试系统布线；
  • 30 k/s高速采集，利于捕捉瞬态信号；
  • 标配条形图、直方图、趋势图和数据统计功能；
  • 双显示测量功能，可同时显示电压和频率测量值；
  • 交流电压真有效值和交流电流真有效值测量；
  • 0.1 μV分辨率，操作简单，参数可灵活设置；
  • 多种测量功能：直流电压、交流电压、直流电流、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、温度，电流量程达10 A；
  • 直流电压可选配1500V档位，直流电流可选配20A、50A档位；
  • 4.3寸64 K色TFT液晶屏；
  • 安全标准为CAT II 300 V；
  • 支持 SCPI 远程控制命令、兼容市场上的主流万用表命令集，标配电脑端上位机控制软件；
  • 配置接口：USB Device，USB Host，RS232/485，LAN（HDM3065B），GPIB（HDM3065H）。
真正的六位半万用表
4.3寸64 K色TFT液晶屏；
具有± 2,200,000个计数，具有更大的测量范围；
30 k/s高速采集，利于捕捉瞬态信号；
标配条形图、直方图、趋势图和数据统计功能。
前后两套万用表输入接口
万用表输入端口前后两套，便于测试系统布线；
双显示测量功能，可同时显示电压和频率测量值；
支持 SCPI 远程控制命令、兼容市场上的主流万用表命令集，标配电脑端上位机控制软件。
条形图，趋势图，直方图，数据统计功能
标配条形图、直方图、趋势图和数据统计功能；
双显示测量功能，可同时显示电压和频率测量值；
带有统计信息和趋势图的直方图。
强大的数学运算功能
数学运算-dB/dBm测量；
双显示测量功能，可同时显示电压和频率测量值；
多种测量功能：直流电压、交流电压、直流电流、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、温度，电流量程达10 A。
型号 HDM3065H HDM3065B HDM3065A HDM3065S HDM3065
分辨率位数 六位半 六位半 六位半 六位半 六位半
DCV基本精度 35ppm 35ppm 35ppm 35ppm 35ppm
最大读数速率 30，000个读数/秒 30，000个读数/秒 30，000个读数/秒 30，000个读数/秒 30，000个读数/秒
存储器 10，000个读数/秒 10，000个读数/秒 10，000个读数/秒 1，000个读数/秒 1，000个读数/秒
双行显示 是 是 是 是 是
统计图形 直方图、条形图、趋势图 直方图、条形图、趋势图 直方图、条形图、趋势图 直方图、条形图、趋势图 直方图、条形图、趋势图
 接口 USB、RS232/485、LAN、GPIB USB、RS232/485、LAN USB、RS232/485 USB、RS232/485 USB、RS232/485
输入端子 前面板、后面板 前面板、后面板 前面板、后面板 后面板 前面板
量程2/频率
直流电压 		24小时3
 TCAL±1℃ 		90天
TCAL±5℃ 		1年
TCAL±5℃ 		2年
TCAL±5℃ 		温度系数/℃4
100 mV 0.0030+0.0030 0.0040+0.0035 0.0050+0.0035 0.0065+0.0035 0.0005+0.0005
1 V 0.0020+0.0006 0.0030+0.0007 0.0040+0.0007 0.0055+0.0007 0.0005+0.0001
10 V 0.0015+0.0004 0.0020+0.0005 0.0035+0.0005 0.0050+0.0005 0.0005+0.0001
100 V 0.0020+0.0006 0.0035+0.0006 0.0045+0.0006 0.0060+0.0006 0.0005+0.0001
1000 V
 0.0020+0.0006 0.0035+0.0010 0.0045+0.0010 0.0060+0.0010 0.0005+0.0001
真有效值交流电压2，5，6
100mV、1V、10V、100V和750V量程
5 Hz - 10 Hz 0.35+0.02 0.35+0.03 0.35+0.03 0.35+0.03 0.035+0.003
10 Hz-20 KHz 0.04+0.02 0.05+0.03 0.06+0.03 0.07+0.03 0.005+0.003
20 KHz-50 KHz 0.10+0.04 0.11+0.05 0.12+0.05 0.13+0.05 0.011+0.005
50 KHz-100 KHz 0.55+0.08 0.60+0.08 0.60+0.08 0.60+0.08 0.060+0.008
100 KHz-300 KHz 4.00+0.50 4.00+0.50 4.00+0.50 4.00+0.50 0.200+0.020
电阻7 测试电流
100 Ω 1 mA 0.0030+0.0030 0.008+0.004 0.010+0.004 0.012+0.004 0.0006+0.0005
1 KΩ 1 mA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
10 KΩ 100 μA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
100 KΩ 10 μA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
1 MΩ 5 μA 0.002+0.001 0.008+0.001 0.010+0.001 0.012+0.001 0.0010+0.0002
10 MΩ 500 nA 0.015+0.001 0.020+0.001 0.040+0.001 0.060+0.001 0.0030+0.0004
100 MΩ 500 nA ‖ 10 MΩ 0.300+0.010 0.800+0.010 0.800+0.010 0.800+0.010 0.1500+0.0002
直流电流 内阻压降
100 μA <0.11 V 0.010+0.020 0.040+0.025 0.050+0.025 0.060+0.025 0.0020+0.0030
1 mA <0.11 V 0.007+0.006 0.030+0.006 0.050+0.006 0.060+0.006 0.0020+0.0005
10 mA <0.05 V 0.007+0.020 0.030+0.020 0.050+0.020 0.060+0.020 0.0020+0.0020
100 mA <0.5 V 0.010+0.004 0.030+0.005 0.050+0.005 0.060+0.005 0.0020+0.0005
1 A <0.7 V 0.050+0.006 0.080+0.010 0.100+0.010 0.120+0.010 0.0050+0.0010
3 A <2.0 V 0.180+0.020 0.200+0.020 0.200+0.020 0.230+0.020 0.0050+0.0020
10 A8 <0.5 V 0.050+0.010 0.120+0.010 0.120+0.010 0.150+0.010 0.0050+0.0010
电容15
1.0000 nF 0.50+0.50 0.50+0.50 0.50+0.50 0.50+0.50 0.05+0.05
10.000 nF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
100.00 nF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
1.0000 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
10.000 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
100.00 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
量程2/频率     24小时3
 TCAL±1℃ 		90天
TCAL±5℃ 		1年
TCAL±5℃ 		2年
TCAL±5℃ 		温度系数/℃4
真有效值交流电流2，6，9 内阻降压
100 μA、1 mA、10 mA和100 mA量程 <0.011, <0.11, <0.05, <0.5 V
3 Hz-5 KHz 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.015+0.006
5 KHz-10 KHz(典型值) 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.030+0.006
1 A量程 <0.7 V
3 Hz-5 KHz 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.015+0.006
5 KHz-10 KHz（典型值）   0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.030+0.006
3 A量程 <2.0 V
3 Hz-5 KHz 0.23+0.04 0.23+0.04 0.23+0.04 0.23+0.04 0.015+0.006
5 KHz-10 KHz（典型值） 0.23+0.04 0.23+0.04 0.23+0.04 0.23+0.04 0.030+0.006
10 A量程8 <0.5 V
3 Hz-5 KHz 0.15+0.04 0.15+0.04 0.15+0.04 0.15+0.04 0.015+0.006
5 KHz-10 KHz（典型值） 0.15+0.04 0.15+0.04 0.15+0.04 0.15+0.04 0.030+0.006
导通
1 KΩ 0.002+0.030 0.008+0.030 0.010+0.030 0.012+0.030 0.0010+0.0020
二极管测试10
5 V 0.002+0.030 0.008+0.030 0.010+0.030 0.012+0.030 0.0010+0.0020
直流比率（典型值）
（归一化精度输入）+（归一化参考精度）
温度11
PT100(DIN/IEC751)   探头精度+0.05℃
5 KΩ热敏电阻 探头精度+0.1℃
频率：技术指标±（%读数）12,13
100mV、1V、10、100V和750V量程14
3 Hz-10 Hz 0.100 0.100 0.100 0.100 0.100
10 Hz-100 Hz 0.030 0.030 0.030 0.030 0.035
100 Hz-1 KHz 0.000 0.008 0.010 0.010 0.015
1 KHz-300 KHz 0.002 0.006 0.010 0.010 0.015
方波15 0.001 0.006 0.010 0.010 0.015
额外的选通时间误差±（%读数）13
频率 1秒 0.1秒 0.01秒
3 Hz-40 Hz 0 0.200 0.2
40 Hz-100 Hz 0 0.060 0.2
100 Hz-1 KHz 0 0.020 0.2
1 KHz-300 KHz 0 0.004 0.03
方波15 0 0 0
1.对于直流：技术指标在经过60分钟预热、积分时间段设为10或100PLC、启用自动归零时有效。对于交流：技术指标在经过60分钟预热、采用慢交流滤波和正弦波时有效。
2.除了1,000DCV、750ACV、10ADC、3AAC、10AAC和二极管测试之外，所有量程都有20%的过量程。
3.相对于校准标准。
4.在TCAL±5℃范围外，每1度（℃）都增加一个系数。
5.技术指标在正弦波输入>5%量程并且>1mVrms时有效。750ACV量程限制在8×107V-Hz范围内。如果输入信号频率＜50KHz且 正弦波输入为整个量程的1%至5%之间，那么指标需要增加额外的0.1%的额外误差，频率在50KHz至100KHz之间时，指标需要增加0.13%的额外误差。
6.低频性能：提供三种滤波器设置：3Hz、20Hz、200Hz。超过滤波器设置的频率已作规定，不会出现额外误差。
7.技术指标适用于4线或2线电阻测量（NULL归零）。如果没有NULL归零，2线电阻测量会增加0.2Ω的额外误差。
8.10A量程仅在前端连接器上提供。每个放大器增添2mA基级电流值，或输入电流>5Arms。
9.技术指标在正弦波输入>1.5%量程且>10μAAC时有效。
10.技术指标适用于在输入端处测得的电压。1mA测试电流是典型值。电流源的变动将会导致二极管结点的压降发生变化。
11.所选探头会限制实际的测量量程和测量误差。探头精度已包括所有的测量和ITS-90温度转换误差。PT100Ro可设为100Ω±5Ω，以消除原始的探头误差。
12.除非另作说明，技术指标在经过60分钟预热且具有正弦波输入时有效。技术指标适用于1s选通时间（7位）。
13.适用于正弦波和方波输入≥100mV时。对于输入信号为10mV至100mV，将指标乘以10（即为读数指标扩大10倍）。
14.幅度量程为10%至120%，低于750ACV。
15.方波输入指定为10Hz-300kHz。
量程2/频率
直流电压 		24小时3
 TCAL±1℃ 		90天
TCAL±5℃ 		1年
TCAL±5℃ 		2年
TCAL±5℃ 		温度系数/℃4
100 mV 0.0030+0.0030 0.0040+0.0035 0.0050+0.0035 0.0065+0.0035 0.0005+0.0005
1 V 0.0020+0.0006 0.0030+0.0007 0.0040+0.0007 0.0055+0.0007 0.0005+0.0001
10 V 0.0015+0.0004 0.0020+0.0005 0.0035+0.0005 0.0050+0.0005 0.0005+0.0001
100 V 0.0020+0.0006 0.0035+0.0006 0.0045+0.0006 0.0060+0.0006 0.0005+0.0001
1000 V
 0.0020+0.0006 0.0035+0.0010 0.0045+0.0010 0.0060+0.0010 0.0005+0.0001
真有效值交流电压2，5，6
100mV、1V、10V、100V和750V量程
5 Hz - 10 Hz 0.35+0.02 0.35+0.03 0.35+0.03 0.35+0.03 0.035+0.003
10 Hz-20 KHz 0.04+0.02 0.05+0.03 0.06+0.03 0.07+0.03 0.005+0.003
20 KHz-50 KHz 0.10+0.04 0.11+0.05 0.12+0.05 0.13+0.05 0.011+0.005
50 KHz-100 KHz 0.55+0.08 0.60+0.08 0.60+0.08 0.60+0.08 0.060+0.008
100 KHz-300 KHz 4.00+0.50 4.00+0.50 4.00+0.50 4.00+0.50 0.200+0.020
电阻7 测试电流
100 Ω 1 mA 0.0030+0.0030 0.008+0.004 0.010+0.004 0.012+0.004 0.0006+0.0005
1 KΩ 1 mA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
10 KΩ 100 μA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
100 KΩ 10 μA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
1 MΩ 5 μA 0.002+0.001 0.008+0.001 0.010+0.001 0.012+0.001 0.0010+0.0002
10 MΩ 500 nA 0.015+0.001 0.020+0.001 0.040+0.001 0.060+0.001 0.0030+0.0004
100 MΩ 500 nA ‖ 10 MΩ 0.300+0.010 0.800+0.010 0.800+0.010 0.800+0.010 0.1500+0.0002
直流电流 内阻压降
100 μA <0.03 V 0.010+0.020 0.040+0.025 0.050+0.025 0.060+0.025 0.0020+0.0030
1 mA <0.3 V 0.007+0.006 0.030+0.006 0.050+0.006 0.060+0.006 0.0020+0.0005
10 mA <0.05 V 0.007+0.020 0.030+0.020 0.050+0.020 0.060+0.020 0.0020+0.0020
100 mA <0.5 V 0.010+0.004 0.030+0.005 0.050+0.005 0.060+0.005 0.0020+0.0005
1 A <0.7 V 0.050+0.006 0.080+0.010 0.100+0.010 0.120+0.010 0.0050+0.0010
3 A <2.0 V 0.180+0.020 0.200+0.020 0.200+0.020 0.230+0.020 0.0050+0.0020
10 A8 <0.5 V 0.050+0.010 0.120+0.010 0.120+0.010 0.150+0.010 0.0050+0.0010
电容15
1.0000 nF 0.50+0.50 0.50+0.50 0.50+0.50 0.50+0.50 0.05+0.05
10.000 nF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
100.00 nF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
1.0000 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
10.000 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
100.00 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
量程2/频率     24小时3
 TCAL±1℃ 		90天
TCAL±5℃ 		1年
TCAL±5℃ 		2年
TCAL±5℃ 		温度系数/℃4
真有效值交流电流2，6，9 内阻降压
100 μA、1 mA、10 mA和100 mA量程 <0.011, <0.11, <0.05, <0.5 V
3 Hz-5 KHz 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.015+0.006
5 KHz-10 KHz(典型值) 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.030+0.006
1 A量程 <0.7 V
3 Hz-5 KHz 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.015+0.006
5 KHz-10 KHz（典型值）   0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.030+0.006
3 A量程 <2.0 V
3 Hz-5 KHz 0.23+0.04 0.23+0.04 0.23+0.04 0.23+0.04 0.015+0.006
5 KHz-10 KHz（典型值） 0.23+0.04 0.23+0.04 0.23+0.04 0.23+0.04 0.030+0.006
10 A量程8 <0.5 V
3 Hz-5 KHz 0.15+0.04 0.15+0.04 0.15+0.04 0.15+0.04 0.015+0.006
5 KHz-10 KHz（典型值） 0.15+0.04 0.15+0.04 0.15+0.04 0.15+0.04 0.030+0.006
导通
1 KΩ 0.002+0.030 0.008+0.030 0.010+0.030 0.012+0.030 0.0010+0.0020
二极管测试10
5 V 0.002+0.030 0.008+0.030 0.010+0.030 0.012+0.030 0.0010+0.0020
直流比率（典型值）
（归一化精度输入）+（归一化参考精度）
温度11
PT100(DIN/IEC751)   探头精度+0.05℃
5 KΩ热敏电阻 探头精度+0.1℃
频率：技术指标±（%读数）12,13
100mV、1V、10、100V和750V量程14
3 Hz-10 Hz 0.100 0.100 0.100 0.100 0.100
10 Hz-100 Hz 0.030 0.030 0.030 0.030 0.035
100 Hz-1 KHz 0.003 0.008 0.010 0.010 0.015
1 KHz-300 KHz 0.002 0.006 0.010 0.010 0.015
方波15 0.001 0.006 0.010 0.010 0.015
额外的选通时间误差±（%读数）13
频率 1秒 0.1秒 0.01秒
3 Hz-40 Hz 0 0.200 0.2
40 Hz-100 Hz 0 0.060 0.2
100 Hz-1 KHz 0 0.020 0.2
1 KHz-300 KHz 0 0.004 0.03
方波15 0 0 0
1.对于直流：技术指标在经过60分钟预热、积分时间段设为10或100PLC、启用自动归零时有效。对于交流：技术指标在经过60分钟预热、采用慢交流滤波和正弦波时有效。
2.除了1,000DCV、750ACV、10ADC、3AAC、10AAC和二极管测试之外，所有量程都有20%的过量程。
3.相对于校准标准。
4.在TCAL±5℃范围外，每1度（℃）都增加一个系数。
5.技术指标在正弦波输入>5%量程并且>1mVrms时有效。750ACV量程限制在8×107V-Hz范围内。如果输入信号频率＜50KHz且 正弦波输入为整个量程的1%至5%之间，那么指标需要增加额外的0.1%的额外误差，频率在50KHz至100KHz之间时，指标需要增加0.13%的额外误差。
6.低频性能：提供三种滤波器设置：3Hz、20Hz、200Hz。超过滤波器设置的频率已作规定，不会出现额外误差。
7.技术指标适用于4线或2线电阻测量（NULL归零）。如果没有NULL归零，2线电阻测量会增加0.2Ω的额外误差。
8.10A量程仅在前端连接器上提供。每个放大器增添2mA基级电流值，或输入电流>5Arms。
9.技术指标在正弦波输入>1.5%量程且>10μAAC时有效。
10.技术指标适用于在输入端处测得的电压。1mA测试电流是典型值。电流源的变动将会导致二极管结点的压降发生变化。
11.所选探头会限制实际的测量量程和测量误差。探头精度已包括所有的测量和ITS-90温度转换误差。PT100Ro可设为100Ω±5Ω，以消除原始的探头误差。
12.除非另作说明，技术指标在经过60分钟预热且具有正弦波输入时有效。技术指标适用于1s选通时间（7位）。
13.适用于正弦波和方波输入≥100mV时。对于输入信号为10mV至100mV，将指标乘以10（即为读数指标扩大10倍）。
14.幅度量程为10%至120%，低于750ACV。
15.方波输入指定为10Hz-300kHz。
标准配件
数据线
方口USB线，用于仪器与PC通信。使用前，需要在PC端安装Keysight IO软件。
电源线
仪器标配一根用户所在国标准的电源线，也可单独购买。
万用表表笔HT325
万用表用于电路测试的工具
装箱单
包含：校准证书，装箱单，保修卡及合格证
可选配件
万用表机架套件
用于将机器固定到机箱上使用，可选择单台装和两台装套件。
HDM3000_SCPI?编程参考
2021-01-28
HantekHDM3000-上位机软件
2021-04-29
HDM3000_SCPI 编程参考_CN Ver 1.02
2024-08-21
HDM3000 SDK
2023-04-12
HDM3000_QuickGuide_CH_Ver 3.0
2024-03-23
HDM3000_UserGuide_CH_Ver 1.09
2024-03-23
万用表五位半是什么意思？
六位半高精度万用表测交流电压
测直流电压（上）
测直流电压（下）
二线制测电阻测量教程
四线制测电阻测量教程
测量频率周期（下）
二极管测量
测量频率周期
Hantek DMM

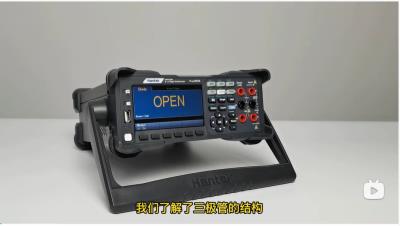

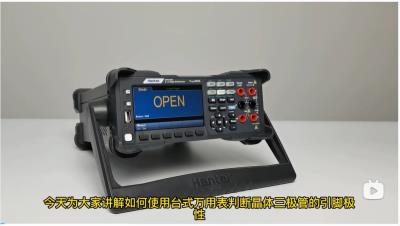

三极管测量（上）
三极管测量（中）
三极管测量（下）
前面板功能介绍

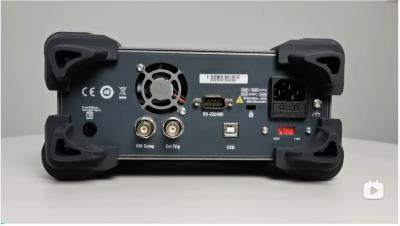

后面板功能介绍（上）
后面板功能介绍（下）
如何更换万用表电流保险丝

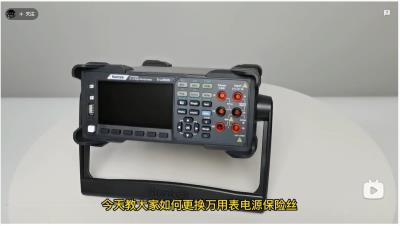

如何更换万用表电源保险丝
