位置： 产品中心 / 高精度万用表
HDM3055系列
五位半读数万用表，1 μV高分辨率；30 kS/s高速采集，利于捕捉瞬态信号；输入端口前后两套，便于测试系统布线；标配条形图、直方图、趋势图和数据统计功能；双显示测量功能，同时显示电压和频率；多种测量功能：直流电压（1500V可选）、交流电压、直流电流（20A/50A可选）、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、温度；4.3寸64K色液晶屏；操作简单，测量接口丰富。
  • 五位半读数万用表，1 μV高分辨率；
  • 30 kS/s高速采集，利于捕捉瞬态信号；
  • 万用表输入端口前后两套，便于测试系统布线；
  • 标配条形图、直方图、趋势图和数据统计功能；
  • 双显示测量功能，可同时显示电压和频率；
  • 交流电压真有效值和交流电流真有效值测量；
  • 多种测量功能：直流电压、交流电压、直流电流、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、温度，电流量程达10 A；
  • 直流电压可选配1500V档位，直流电流可选配20A、50A档位；
  • 4.3寸64K色TFT液晶屏；
  • 安全标准为CAT II 300 V；
  • 支持 SCPI 远程控制命令、兼容市场上的主流万用表命令集，标配电脑端上位机控制软件；
  • 配置接口：USB Device，USB Host，RS232/485，LAN（HDM3055B），GPIB（HDM3055H）。
多种测量功能
4.3寸64 K色TFT液晶屏；
30 k/s高速采集，利于捕捉瞬态信号；
多种测量功能：直流电压、交流电压、直流电流、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、温度，电流量程达10 A。
前后两套万用表输入接口
万用表输入端口前后两套，便于测试系统布线；
支持 SCPI 远程控制命令、兼容市场上的主流万用表命令集，标配电脑端上位机控制软件。
条形图，趋势图，直方图，数据统计功能
标配条形图、直方图、趋势图和数据统计功能；
双显示测量功能，可同时显示电压和频率测量值；
带有统计信息和趋势图的直方图。
强大的数学运算功能
数学运算-dB/dBm测量；
0.1 uV分辨率，操作简单，参数可灵活设置；
交流电压真有效值和交流电流真有效值测量。
型号 HDM3055H HDM3055B HDM3055A HDM3055S HDM3055
分辨率位数 五位半 五位半 五位半 五位半 五位半
DCV基本精度 75ppm 75ppm 75ppm 75ppm 75ppm
最大读数速率 30，000个读数/秒 30，000个读数/秒 30，000个读数/秒 30，000个读数/秒 30，000个读数/秒
存储器 10，000个读数  10，000个读数  10，000个读数  1，000个读数  1，000个读数
辅助测量 是 是 是 是 是
统计图形 直方图、条形图、趋势图 直方图、条形图、趋势图 直方图、条形图、趋势图 直方图、条形图、趋势图 直方图、条形图、趋势图
 接口 USB、RS232/485、LAN、GPIB USB、RS232/485、LAN（选配GPIB） USB、RS232/485（选配LAN、GPIB） USB、RS232/485（选配LAN、GPIB、前面板） USB、RS232/485（选配LAN、GPIB、后面板）
输入端子 前面板 前面板、后面板 前面板、后面板 后面板 前面板
DC的精度技术指标: ± (% 读数+% 量程)
量程1/频率 测试电流或负载电压 输入阻抗 1 年 温度系数/°C
直流电压 23℃± 5 °C 0℃-18℃
    28℃-55℃
100 mV — 10 MΩ或>10 GΩ 0.018+0.008 0.0020+0.0008
1 V — 10 MΩ或>10 GΩ 0.015+0.005 0.0015+0.0008
10 V — 10 MΩ 0.015+0.005 0.0020+0.0008
100 V — 10 MΩ 0.015+0.005 0.0020+0.0008
1000 V — 10 MΩ 0.015+0.005 0.0020+0.0008
电阻2
100 Ω  1 mA — 0.050+0.008 0.0060+0.0008
1 KΩ  1 mA — 0.050+0.008 0.0060+0.0005
10 KΩ  100 μA — 0.050+0.005 0.0060+0.0005
100 KΩ  10 μA — 0.050+0.005 0.0060+0.0005
1 MΩ  5 μA — 0.060+0.005 0.0060+0.0005
10 MΩ  500 nA — 0.250+0.005 0.0250+0.0005
100 MΩ  500 nA || 10 MΩ — 2.000+0.005 0.3000+0.0005
直流电流
100 μA  <0.02 V — 0.050+0.015 0.007+0.0015
1 mA  <0.2 V — 0.050+0.007 0.007+0.0010
10 mA  <0.02 V — 0.050+0.015 0.008+0.0015
100 mA  <0.2 V — 0.050+0.007 0.008+0.0010
1 A  <0.1 V — 0.100+0.015 0.012+0.0015
3 A  <0.3 V — 0.250+0.007 0.015+0.0010
10 A <0.02 V — 0.250+0.007 0.015+0.0010
导通3
1 KΩ 1 mA — 0.100+0.100 0.005+0.005
二极管测试4
5V 1 mA — 0.05+0.03 0.005+0.005
AC的精度技术指标：± (% 读数+% 量程)
真有效值交流电压5，6 测试电流或负载电压 输入阻抗 1 年 温度系数/°C
23℃± 5 °C 0℃-18℃
  28℃-55℃
100 mV量程
20 Hz-45 Hz — — 1.00+0.10 0.02+0.02
45 Hz-10 KHz — — 0.20+0.10 0.02+0.02
10 KHz-30 KHz — — 1.50+0.30 0.05+0.02
30 KHz-100 KHz7 — — 3.00+0.30 0.1+0.02
1 V、10 V、100 V和750 V量程
20 Hz-45 Hz — — 1.00+0.108 0.02+0.02
45 Hz-10K Hz — — 0.20+0.10 0.02+0.02
10 KHz-30 KHz — — 1.50+0.30 0.05+0.02
30 KHz-100 KHz7 — — 3.00+0.309 0.1+0.02
真有效值交流电流6 , 100μA至10A量程
20 Hz-45 Hz — — 1.50+0.10 0.02+0.02
45 Hz-1 KHz — — 0.50+0.10 0.02+0.02
1 KHz-10 KHz10 — — 2.00+0.20 0.02+0.02
频率: 技术指标 ±(% 读数+3 coμnts)
频率:  100 mV、1 V、10 V、100 V 和750 V 量程11
20 Hz – 300 KHz12 — — 0.02+3 0.005
频率分辨率
100 mV、1 V、10 V、100 V 和750 V 量程13
频率 分辨率
119.999 Hz 0.001 Hz
1.19999 KHz 0.00001 KHz
11.9999 KHz 0.0001 KHz
119.999 KHz 0.001 KHz
1.00000 MHz 0.00001 MHz
温度和电容的精度技术指标: ± (% 读数+ % 量程)
电容14 测试电流或探头类型 输入阻抗 1 年 温度系数/°C
23℃± 5 °C 0℃-18℃
  28℃-55℃
1.000 nF 5 μA — 1+0.5 0.02+0.001
10.00 nF 5 μA — 1+0.5 0.02+0.001
100.0 nF 10 μA — 1+0.5 0.02+0.001
技术指标在经过90分钟预热、积分时间设为10或100NPLC、启用自动归零时有效，校准温度为18℃-28℃。技术指标在经过90分钟预热、积分时间设为10或100NPLC、启用自动归零时有效,校准温度为18℃-28℃。
1.除了1000 DCV、3A/10A , 所有量程都有20%的过量程。
2.技术指标适用于4线或2线电阻测量(NULL归零) 。如果没有NULL归零, 2线电阻测量会增加0.2Ω的额外误差。
3.连续性阈值固定为小于10Ω。仅在快速模式下可用。
4.技术指标仅适用于在输入端子上测得的电压。 仅在快速模式下可用。
5.除了750V AC、ACI 3A/10A, 所有量程都有20%的过量程。
6.技术指标是指输入信号为正弦信号且输入信号幅值> 5% 量程下的技术指标，且除750 V量程外。 在750 V量程时，输入信号必须大于50 Vrms。
7.当输入信号频率＞30 KHz且输入信号＜10%量程时需要增加额外的误差，若频率为30 KHz ~ 100 KHz时：每1KHz增加0.003%量程的附加误差。
8.输入＜200 Vrms
9.输入＜300 Vrms
10. 指标适用于频率＜5KHz时，当频率≥5KHz时指标为典型值,  此适用于真有效值交流电流所有档位。
11.当0.5 Vrms信号输入在100 mV / 1 V档位，可以测量高达1 MHz的频率。
12.技术指标适用于所有量程输入信号＞10%*量程，特别说明的量程除外，100mV 量程指标是指满量程的输入信号或者100mv-120mv 的输入信号。对于输入信号为10 mV 至100 mV时，将指标乘以10。
13.当0.5 Vrms信号输入在100 mV / 1 V档位时,可以测量高达1 MHz的频率。
14.所有量程均有20%的过量程。
DC的精度技术指标: ± (% 读数+% 量程)
量程1/频率 测试电流或负载电压 输入阻抗 1 年 温度系数/°C
直流电压 23℃± 5 °C 0℃-18℃
    28℃-55℃
100 mV — 10 MΩ或>10 GΩ 0.018+0.008 0.0020+0.0008
1 V — 10 MΩ或>10 GΩ 0.015+0.005 0.0015+0.0008
10 V — 10 MΩ 0.015+0.005 0.0020+0.0008
100 V — 10 MΩ 0.015+0.005 0.0020+0.0008
1000 V — 10 MΩ 0.015+0.005 0.0020+0.0008
电阻2
100 Ω  1 mA — 0.050+0.008 0.0060+0.0008
1 KΩ  1 mA — 0.050+0.008 0.0060+0.0005
10 KΩ  100 μA — 0.050+0.005 0.0060+0.0005
100 KΩ  10 μA — 0.050+0.005 0.0060+0.0005
1 MΩ  5 μA — 0.060+0.005 0.0060+0.0005
10 MΩ  500 nA — 0.250+0.005 0.0250+0.0005
100 MΩ  500 nA || 10 MΩ — 2.000+0.005 0.3000+0.0005
直流电流
100 μA  <0.02 V — 0.050+0.015 0.007+0.0015
1 mA  <0.2 V — 0.050+0.007 0.007+0.0010
10 mA  <0.02 V — 0.050+0.015 0.008+0.0015
100 mA  <0.2 V — 0.050+0.007 0.008+0.0010
1 A  <0.1 V — 0.100+0.015 0.012+0.0015
3 A  <0.3 V — 0.250+0.007 0.015+0.0010
10 A <0.02 V — 0.250+0.007 0.015+0.0010
导通3
1 KΩ 1 mA — 0.100+0.100 0.005+0.005
二极管测试4
5V 1 mA — 0.05+0.03 0.005+0.005
AC的精度技术指标：± (% 读数+% 量程)
真有效值交流电压5，6 测试电流或负载电压 输入阻抗 1 年 温度系数/°C
23℃± 5 °C 0℃-18℃
  28℃-55℃
100 mV量程
20 Hz-45 Hz — — 1.00+0.10 0.02+0.02
45 Hz-10 KHz — — 0.20+0.10 0.02+0.02
10 KHz-30 KHz — — 1.50+0.30 0.05+0.02
30 KHz-100 KHz7 — — 3.00+0.30 0.1+0.02
1 V、10 V、100 V和750 V量程
20 Hz-45 Hz — — 1.00+0.108 0.02+0.02
45 Hz-10K Hz — — 0.20+0.10 0.02+0.02
10 KHz-30 KHz — — 1.50+0.30 0.05+0.02
30 KHz-100 KHz7 — — 3.00+0.309 0.1+0.02
真有效值交流电流6 , 100μA至10A量程
20 Hz-45 Hz — — 1.50+0.10 0.02+0.02
45 Hz-1 KHz — — 0.50+0.10 0.02+0.02
1 KHz-10 KHz10 — — 2.00+0.20 0.02+0.02
频率: 技术指标 ±(% 读数+3 coμnts)
频率:  100 mV、1 V、10 V、100 V 和750 V 量程11
20 Hz – 300 KHz12 — — 0.02+3 0.005
频率分辨率
100 mV、1 V、10 V、100 V 和750 V 量程13
频率 分辨率
119.999 Hz 0.001 Hz
1.19999 KHz 0.00001 KHz
11.9999 KHz 0.0001 KHz
119.999 KHz 0.001 KHz
1.00000 MHz 0.00001 MHz
温度和电容的精度技术指标: ± (% 读数+ % 量程)
电容14 测试电流或探头类型 输入阻抗 1 年 温度系数/°C
23℃± 5 °C 0℃-18℃
  28℃-55℃
1.000 nF 5 μA — 1+0.5 0.02+0.001
10.00 nF 5 μA — 1+0.5 0.02+0.001
100.0 nF 10 μA — 1+0.5 0.02+0.001
技术指标在经过90分钟预热、积分时间设为10或100NPLC、启用自动归零时有效，校准温度为18℃-28℃。技术指标在经过90分钟预热、积分时间设为10或100NPLC、启用自动归零时有效,校准温度为18℃-28℃。
1.除了1000 DCV、3A/10A , 所有量程都有20%的过量程。
2.技术指标适用于4线或2线电阻测量(NULL归零) 。如果没有NULL归零, 2线电阻测量会增加0.2Ω的额外误差。
3.连续性阈值固定为小于10Ω。仅在快速模式下可用。
4.技术指标仅适用于在输入端子上测得的电压。 仅在快速模式下可用。
5.除了750V AC、ACI 3A/10A, 所有量程都有20%的过量程。
6.技术指标是指输入信号为正弦信号且输入信号幅值> 5% 量程下的技术指标，且除750 V量程外。 在750 V量程时，输入信号必须大于50 Vrms。
7.当输入信号频率＞30 KHz且输入信号＜10%量程时需要增加额外的误差，若频率为30 KHz ~ 100 KHz时：每1KHz增加0.003%量程的附加误差。
8.输入＜200 Vrms
9.输入＜300 Vrms
10. 指标适用于频率＜5KHz时，当频率≥5KHz时指标为典型值,  此适用于真有效值交流电流所有档位。
11.当0.5 Vrms信号输入在100 mV / 1 V档位，可以测量高达1 MHz的频率。
12.技术指标适用于所有量程输入信号＞10%*量程，特别说明的量程除外，100mV 量程指标是指满量程的输入信号或者100mv-120mv 的输入信号。对于输入信号为10 mV 至100 mV时，将指标乘以10。
13.当0.5 Vrms信号输入在100 mV / 1 V档位时,可以测量高达1 MHz的频率。
14.所有量程均有20%的过量程。
标准配件
数据线
方口USB线，用于仪器与PC通信。使用前，需要在PC端安装Keysight IO软件。
电源线
仪器标配一根用户所在国标准的电源线，也可单独购买。

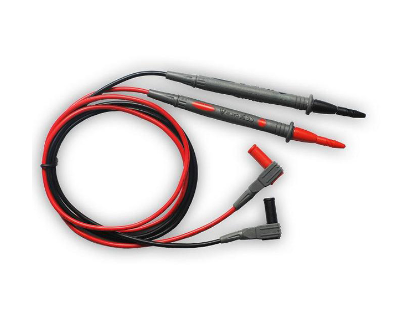

万用表表笔HT325
万用表用于电路测试的工具
装箱单
包含：校准证书，装箱单，保修卡及合格证
可选配件

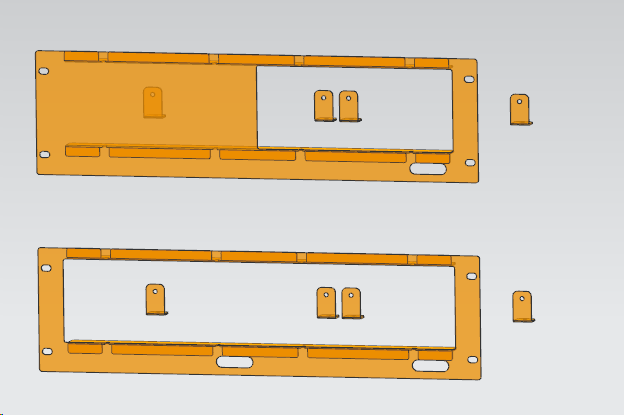

万用表机架套件
