HDG3000B系列青岛汉泰官网丨Your testing solution provider

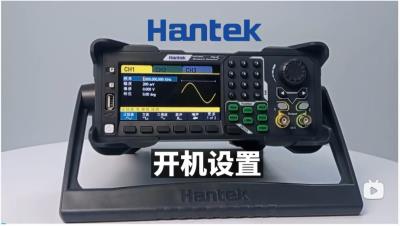

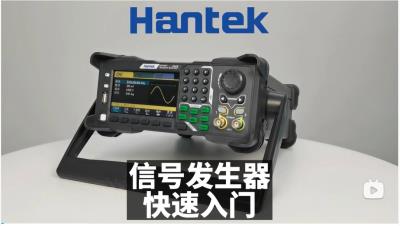

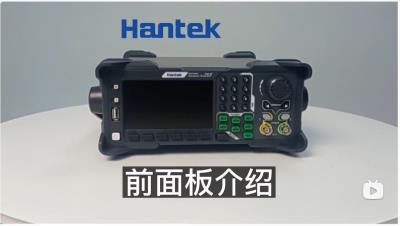

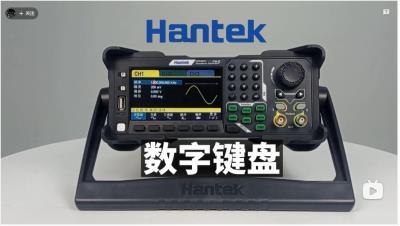

HDG3000B集任意波形发生器、脉冲发生器、80MHz频率计、函数发生器、谐波发生器5大功能于一身；采用DDS直接数字频率合成技术，可生成稳定、精确、纯净和低失真的输出信号；人性化的界面设计和键盘布局，给用户带来非凡体验；丰富的标准配置接口，可轻松实现仪器计算机控制，为用户测量提供更多解决方案。

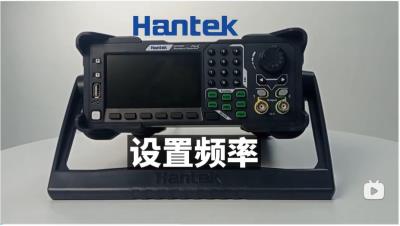

频率范围：1μHz ~ 100MHz/80MHz/60MHz/40MHz/25MHz/15MHz；
高达250MSa/s采样率，16bits垂直分辨率保证波形幅度的精度；

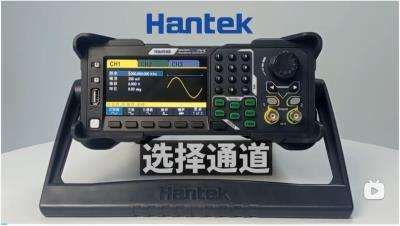

标配等性能双通道，相当于两个独立的信号源；
高达2M的存储深度，保证了创建更多的波形周期以及创建更好的波形细节；

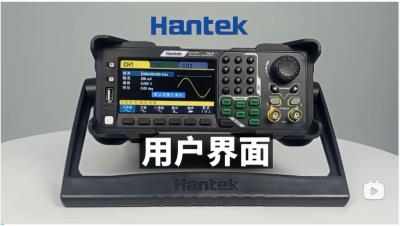

4.3寸彩色TFT液晶显示屏，用户界面清晰直观；

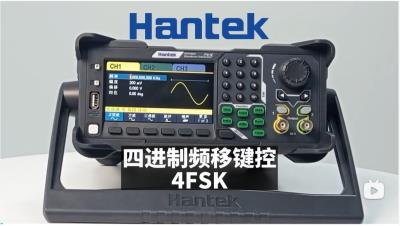

丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等；

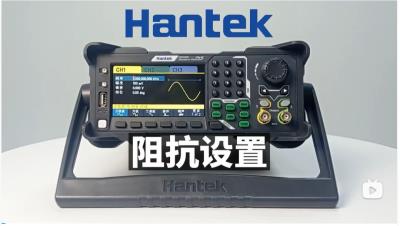

1μHz的频率分辨率；阻抗高阻时，幅度范围是2mV~20Vpp；阻抗50Ω时，幅度范围是1mV~10Vpp；
内置高分辨80MHz频率计；

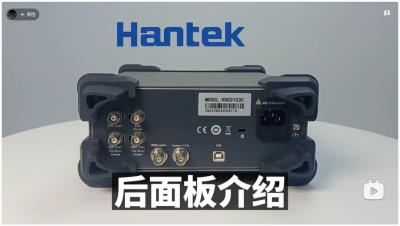

标准通讯界面：前置USB Host和后置USB Device；
指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号；

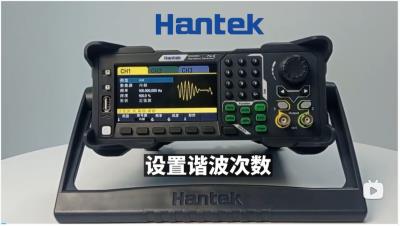

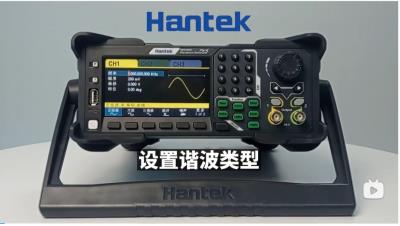

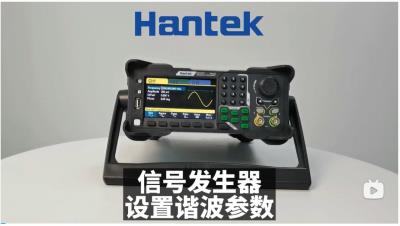

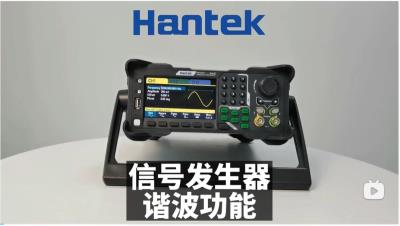

内置16次谐波发生器功能，输出具有指定次数、幅度和相位的谐波，通常应用于谐波检测设备或谐波滤波设备的测试中。

标配最高输出带宽100MHz正弦波

频率范围：1μHz~100MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

标配最高输出带宽15MHz方波

频率范围：1μHz~15MHz；偏移可调：±5V；相位可调：0° ~ 360° 。

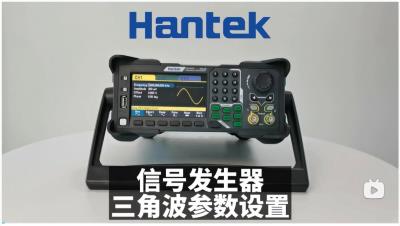

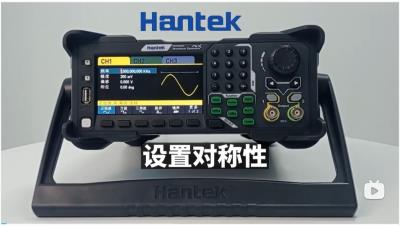

标配最高输出带宽2MHz三角波

频率范围：1μHz~2MHz；偏移可调：±5V；相位可调：0° ~ 360°；对称性可调：0%~100%。

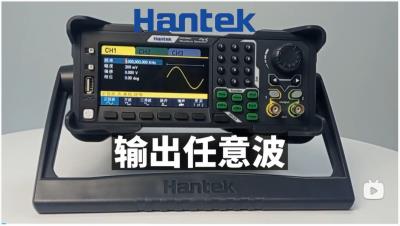

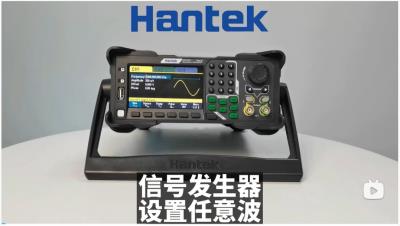

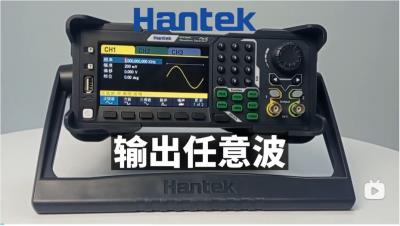

标配输出160余种任意波形

指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计160余种任意信号。

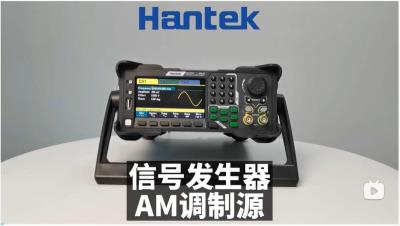

标配双通道输出调制波形AM/FM

丰富的调制功能,支持 AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK和PWM等。

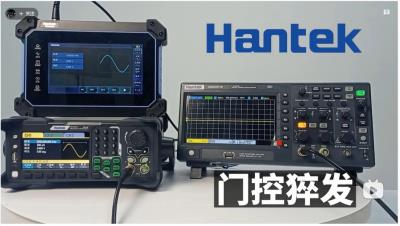

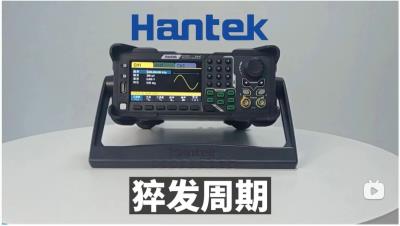

标配双通道输出猝发功能

支持由内部、手动或外部触发源控制猝发输出；支持三种猝发类型，包括多周期、无限周期和门控。

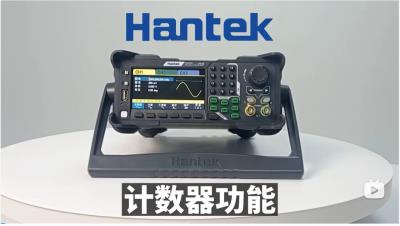

标配80MHz频率计数器

该仪器可以测量外部输入信号的频率、周期、占空比、正脉冲宽度和负脉冲宽度等参数。

型号	通道	带宽	采样率	垂直分辨率	存储深度	接口
HDG3012B	2CH	15MHz	250MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3022B	2CH	25MHz	250MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3042B	2CH	40MHz	250MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3062B	2CH	60MHz	250MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3082B	2CH	80MHz	250MSa/s	16Bits	2Mpts	USB Host，USB Device
HDG3102B	2CH	100MHz	250MSa/s	16Bits	2Mpts	USB Host，USB Device

型号	HDG3102B	HDG3082B	HDG3062B	HDG3042B	HDG3022B	HDG3012B
通道	2
波形长度	2M
频率范围	100MHz	80MHz	60MHz	40MHz	25MHz	15MHz
采样率	250MSa/s
电压分辨率	16Bits
波形
标准波形输出	正弦波、方波、三角波、脉冲波、噪声、谐波
任意波形输出	160种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等
频率特性
正弦波	1μHz~100MHz	1μHz~80MHz	1μHz~60MHz	1μHz~40MHz	1μHz~25MHz	1μHz~15MHz
方波	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz
脉冲波	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz
三角波	1μHz~2MHz	1μHz~2MHz	1μHz~2MHz	1μHz~2MHz	1μHz~2MHz	1μHz~2MHz
谐波	1μHz~50MHz	1μHz~40MHz	1μHz~30MHz	1μHz~20MHz	1μHz~10MHz	1μHz~5MHz
噪声(-3dB)	100MHz带宽
任意波	1μHz~20MHz	1μHz~20MHz	1μHz~20MHz	1μHz~15MHz	1μHz~15MHz	1μHz~15MHz
分辨率	1μHz
精度	±1ppm, 18~28℃
方波特性

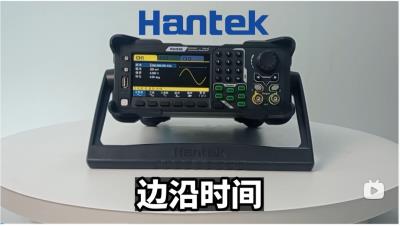

上升/下降时间	典型（1KHz，1Vpp）
	≥9ns
过冲	典型（100KHz, 1Vpp）
	≤5%

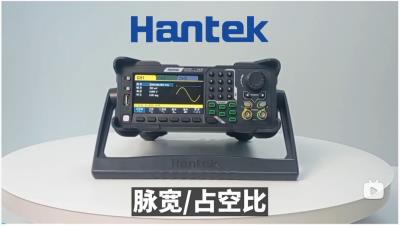

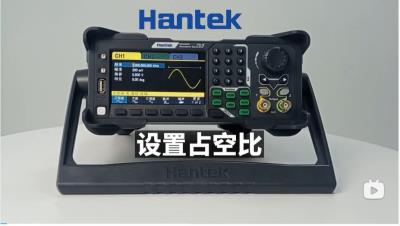

占空比	0.001%~99.999%;
	范围随频率变化而变化
不对称性	周期的1% +4ns
三角波特性
线性	≤ 峰值输出的1%（典型，1KHz，1Vpp，对称性100%）
对称性	0%~100%

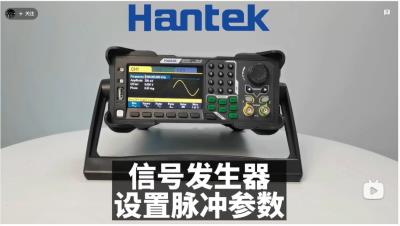

脉冲波特性
周期	67ns~1Ms	67ns~1Ms	67ns~1Ms	67ns~1Ms	67ns~1Ms	67ns~1Ms
脉冲	≥16ns	≥16ns	≥16ns	≥16ns	≥16ns	≥16ns
上升/下降时间	≥9ns（受当前频率设置和脉宽设置限制）
过冲	典型（1KHz，1Vpp）
	≤5%
任意波特性
波形长度	2M
垂直分辨率	16 Bits
采样率	1μSa/s~62.5MSa/s, 1μSa/s分辨率
上升/下降时间	≥9ns
过冲	典型（1Vpp）
	≤5%
谐波特性
谐波次数	≤16
谐波类型	偶次谐波、奇次谐波、所有谐波
谐波幅度	各次谐波幅度均可设置
谐波相位	各次谐波幅度均可设置

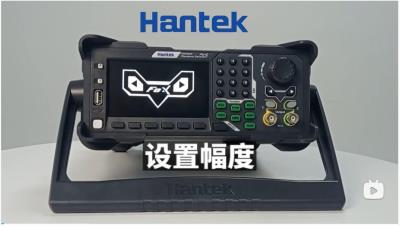

幅度特性（50Ω端接）
幅度范围	≤10MHz: 1mVpp ~ 10Vpp;
	≤40MHz:1mVpp ~ 5.5Vpp;
	≤60MHz: 1mVpp ~4Vpp;
	≤80MHz:1mVpp ~ 2Vpp;
	≤100MHz:1mVpp ~ 1.5Vpp;
精度	典型（1KHz正弦波，0V偏移，>10mVpp）
	± 设置值的1% ± 5mVpp
幅度平坦度（相对于1kHz 正弦波，1Vpp，50Ω）	≤5MHz: ±0.1dB;
	≤15MHz: ±0.2dB;
	≤25MHz: ±0.3dB
	≤40MHz: ±0.5dB
	≤60MHz: ±1dB
单位	Vpp, mVpp, Vrms, dBm(50Ω阻抗)
分辨率	1mVpp

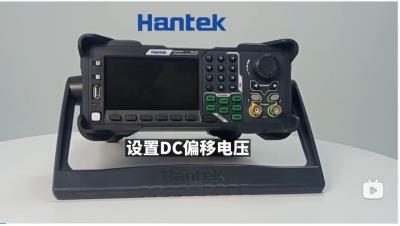

偏移特性（50Ω端接）
范围	±5Vpkac+dc
精度	±(设置值的1% + 5mV + 振幅的1%）
波形输出
阻抗	50Ω

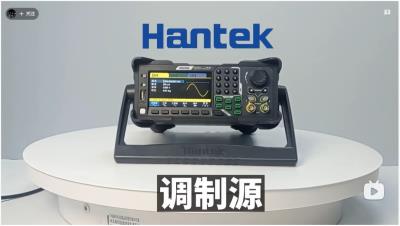

调制特性
调制类型	AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM

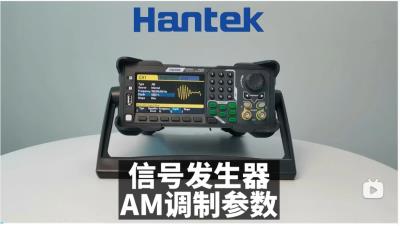

AM
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部、外部、其他通道
调制波	正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率	2mHz~1MHz
调制深度	0%~120%

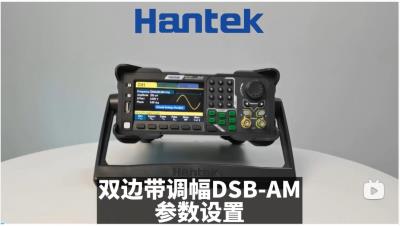

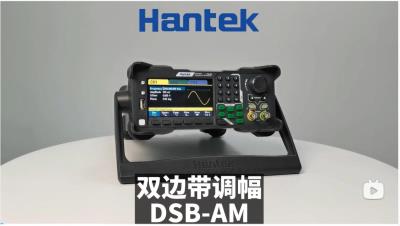

DSB-AM
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部、外部、其他通道
调制波	正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率	2mHz~1MHz
调制深度	0%~120%

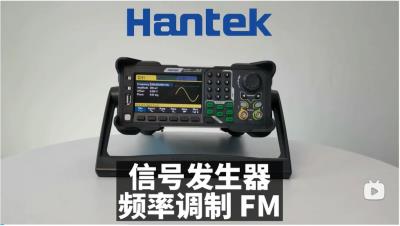

FM
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部、外部、其他通道
调制波	正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率	2mHz~1MHz

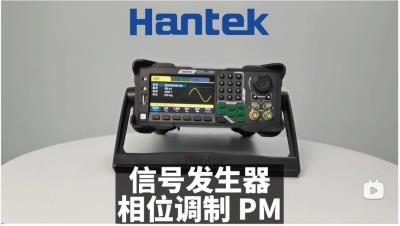

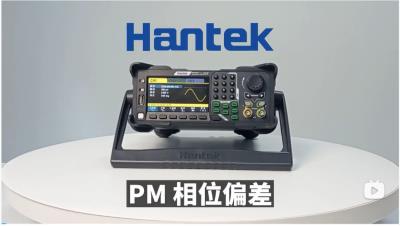

PM
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部、外部、其他通道
调制波	正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率	2mHz~1MHz

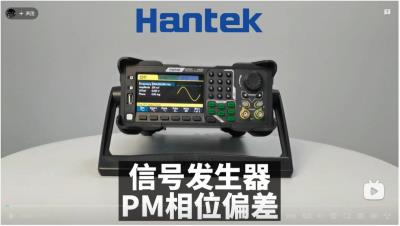

相位偏差	0°~360°
ASK
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部、外部
调制波	50%占空比的方波
调制频率	2mHz~1MHz
FSK
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部、外部
调制波	50%占空比的方波
调制频率	2mHz~1MHz
PSK
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部、外部
调制波	50%占空比的方波
调制频率	2mHz~1MHz
BPSK
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部
数据源	PN15码、PN21码、01码、10码
调制频率	2mHz~1MHz

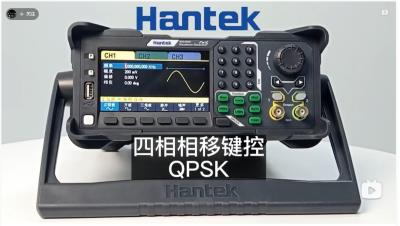

QPSK
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部
数据源	PN15码、PN21码
调制频率	2mHz~1MHz
3FSK
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部
调制波	50%占空比的方波
调制频率	2mHz~1MHz
4FSK
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
调制源	内部
调制波	50%占空比的方波
调制频率	2mHz~1MHz

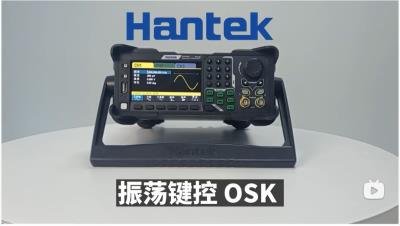

OSK
载波	正弦波
调制源	内部，外部
震荡时间	8ns~4.99975ms
调制频率	2mHz~1MHz

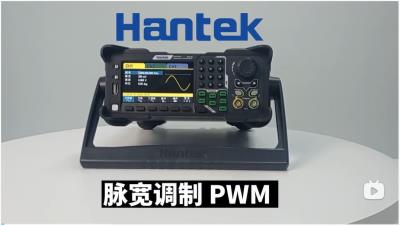

PWM
载波	方波
调制源	内部、外部、其他通道
调制波	正弦波、方波、三角波、噪声、采样波、exp下降、半正矢、洛伦兹、双音频、高斯、ecg
调制频率	2mHz~50KHz
占空比偏差	0% ~ 50%
外部调制输入
输入范围	AM, DSB-AM, FM, PM, OSK, PWM：75mVRMS ~ ±5Vac+dc
	ASK, FSK, PSK：TTL电平
输入带宽	50KHz
输入阻抗	10KΩ

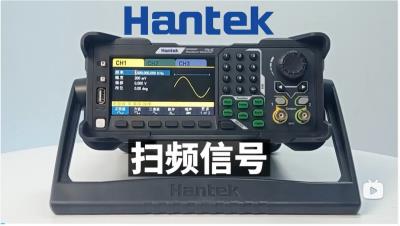

扫频特性
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
类型	线性
方向	向上
扫频时间	1ms ~ 50Ks
保持/返回时间	0ms ~ 50Ks

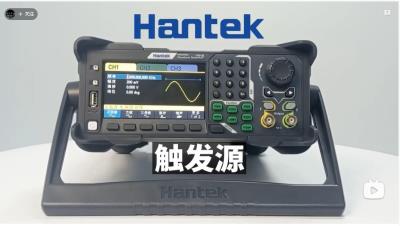

触发源	内部、外部、手动
标记	同步型号的下降沿
猝发特性
载波	正弦波、方波、三角波、脉冲波、谐波、任意波（DC除外）
载波频率	1μHz~100MHz	1μHz~80MHz	1μHz~60MHz	1μHz~40MHz	1μHz~25MHz	1μHz~15MHz
猝发计数	1 ~ 2000 000 000

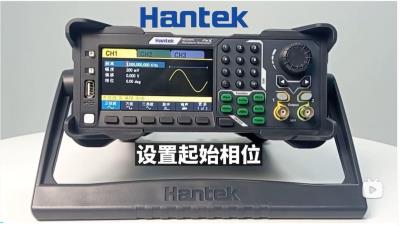

起始/停止相位	0° ~ 360°
内部周期	2μs ~ 500s
门控源	外部触发
触发源	内部、外部、手动
频率计
测量功能	频率、周期、正/负脉冲宽度、占空比
频率	1μHz~80MHz
闸门时间	10ms~16s
输入信号范围	0~3.3V
触发特性
触发输入
电平	TTL-兼容
斜率	上升或下降（可选）
脉冲宽度	>100ns
触发输出
电平	TTL-兼容
脉冲宽度	>60ns
最大频率	1MHz
参考时钟
外部参考输入
锁定范围	10MHz±50Hz
电平	低电平：0~400mV，高电平：2.5V~5 V
锁定时间	<2s
输入阻抗	50Ω, DC耦合
内部参考输出
频率	10MHz ± 50Hz
电平	3.3Vpp
输出阻抗（典型值）	50Ω, DC耦合
同步输出
电平	TTL-兼容
阻抗	50Ω，标称值
通用特性
接口	USB Host，USB Device
显示	4.3寸彩色TFT液晶显示屏
电压	100-120VAC_RMS(±10%),45Hz到440Hz，CATⅡ
	120-240VAC_RMS(±10%),45Hz到66Hz，CATⅡ
功率	<30W
保险丝	T, 0.5A（慢熔）, 250V, 5x20mm
环境
温度范围	操作：10℃ ~ 40℃
	非操作：-20℃ ~ 60℃
湿度范围	≤+104℉(≤+40°C): 相对湿度≤90%
	106℉~122℉ (+41°C ~50°C): 相对湿度≤60%
海拔高度	操作：3000米以下
	非操作：15000米以下
机械规格
尺寸（宽×高×深）	308mm x 232mm x 110mm
重量	3.09KG
