| 型号 | 电阻分辨率 | 电阻测量范围 | 电阻精确度 | 电压分辨率 | 电压测量范围 | 电压精确度 | 接口 |
| HBT3564A | 0.1μΩ | 0~3.6kΩ | 士0.5%rdg土10dgt(3mΩ),士0.5%rdg土5dgt（30mΩ-3600Ω） | 10μV | 0~1100V | 士0.01%rdg土3dgt | RS232/485 USB LAN IO ANALOGOUTPUT |
| HBT3565A | 0.1μΩ | 0~3.6kΩ | 士0.5%rdg土10dgt(3mΩ),士0.5%rdg土5dgt（30mΩ-3600Ω） | 10μV | 0~1600V | 士0.01%rdg土3dgt | RS232/485 USB LAN IO ANALOGOUTPUT |
| HBT3566A | 0.1μΩ | 0~3.6kΩ | 士0.5%rdg土10dgt(3mΩ),士0.5%rdg土5dgt（30mΩ-3600Ω） | 10μV | 0~2000V | 士0.01%rdg土3dgt | RS232/485 USB LAN IO ANALOGOUTPUT |
|
型号 |
HBT3561A |
HBT3562A |
HBT3563A |
HBT3564A |
HBT3565A |
HBT3566A |
||||||||
|
电压测量参数 |
量程 |
110V |
210V |
360V |
1100V |
1600V |
2000V |
|||||||
|
最大值 |
121V |
231V |
396V |
1210V |
1760V |
2200V |
||||||||
|
最小分辨率 |
1 μV |
10 μV |
||||||||||||
|
精确度 |
±0.01% rdg ±3 dgt |
|||||||||||||
|
电阻测量参数 |
量程 |
最大值 |
最小分辨率 |
测试电流 |
精确度 |
|||||||||
|
3 mΩ |
30 mΩ 及以上 |
|||||||||||||
|
3 mΩ |
3.6 mΩ |
0.1 μΩ |
100 mA |
±0.5% rdg ±10 dgt |
±0.5% rdg ±5 dgt |
|||||||||
|
30 mΩ |
36 mΩ |
1 μΩ |
100 mA |
|||||||||||
|
300 mΩ |
360 mΩ |
10 μΩ |
10 mA |
|||||||||||
|
3 Ω |
3.6 Ω |
100 μΩ |
1 mA |
|||||||||||
|
30 Ω |
36Ω |
1 mΩ |
100 μA |
|||||||||||
|
300 Ω |
360 Ω |
10 mΩ |
10 μA |
|||||||||||
|
3600 Ω |
3610 Ω |
100 mΩ |
10 μA |
|||||||||||
|
测量方法 |
交流4端子法 |
|||||||||||||
|
电流频率 |
1 kHz |
|||||||||||||
|
响应时间 |
约5 ms |
|||||||||||||
|
开路端子电压 |
12 V peak |
15 V peak |
||||||||||||
|
采样速率 (频率: 50 Hz/60 Hz) |
测量速度 |
快速 |
中速 |
慢速 |
||||||||||
|
ΩV |
60 ms |
300 ms |
600 ms |
|||||||||||
|
Ω or V |
40 ms |
200 ms |
400 ms |
|||||||||||
|
总线路间隔(错误检测) |
量程 |
3 mΩ |
30 mΩ |
300 mΩ |
3 Ω |
|||||||||
|
检测线 |
3 Ω |
3 Ω |
20 Ω |
20 Ω |
||||||||||
|
源线 |
3 Ω |
3 Ω |
20 Ω |
200 Ω |
||||||||||
|
功能 |
是否可调零 |
是 |
||||||||||||
|
电流输出 |
脉冲, 连续 |
|||||||||||||
|

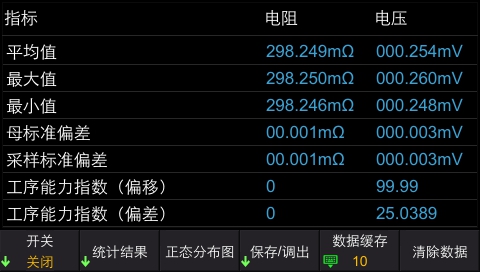

统计运算 |
平均值、最大值、最小值、母标准偏差、采样标准偏差、工序能力指数（偏移）、工序能力指数（偏差）等 |
|||||||||||||
|
延迟时间 |
1 ms - 9999 ms |
|||||||||||||
|
平均值 |
1, 2, 4, 8 次 |
|||||||||||||
|
保存/调出 |
计数值最高1000组 |
|||||||||||||
|
触发 |
内部/外部/手动 |
|||||||||||||
|

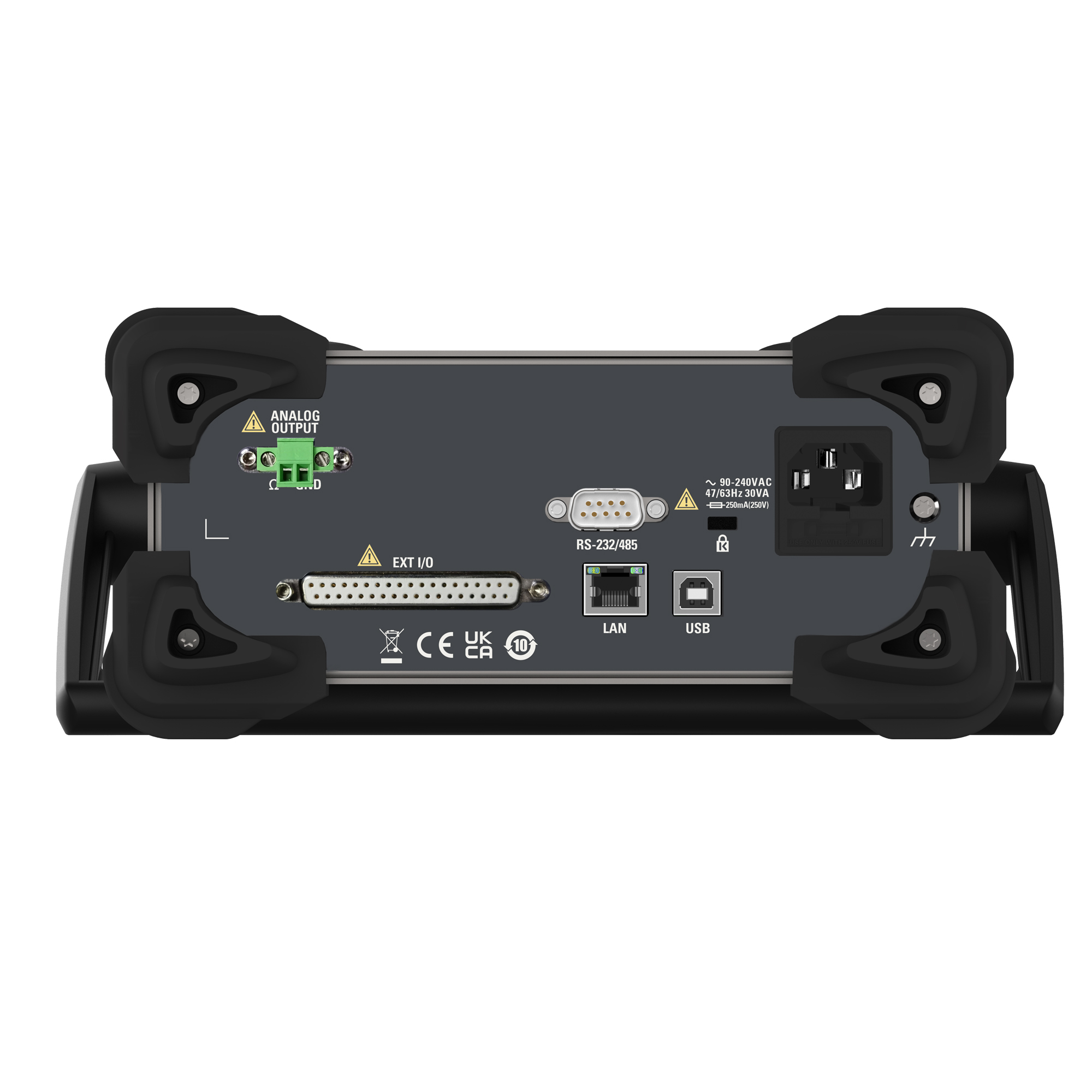

接口 |
标配 |
RS232/485, USB, LAN, I/O, Analog Output |
||||||||||||
|
选配 |
GPIB (仅HBT4000H系列配备 ) |
|||||||||||||
|
显示 |
4.3寸 LCD |
|||||||||||||
|
交流输入 |
110 V ±10 % or 220 V ± 10 %, 47 to 63 Hz |
|||||||||||||
|
尺寸(WxHxD) |
低压: 208.5mm*84.5mm*264mm 高压: 208.5mm*84.5mm*344mm |
|||||||||||||
|
