测量连接
与被测设备连接
HNFP系列近场探头与被测设备近距离非接触式测量。测量时，请注意近场探头的摆放方向。
产品特性

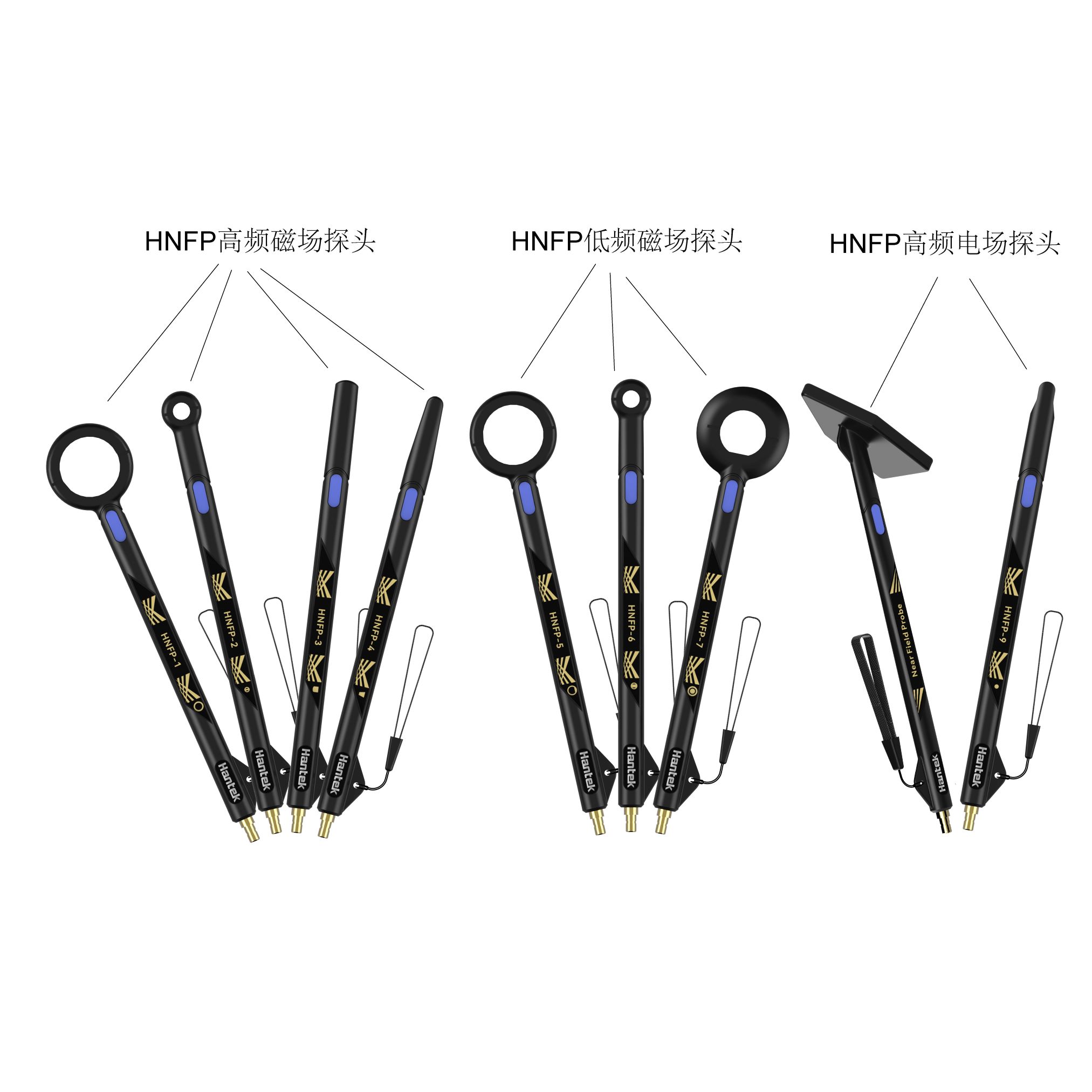

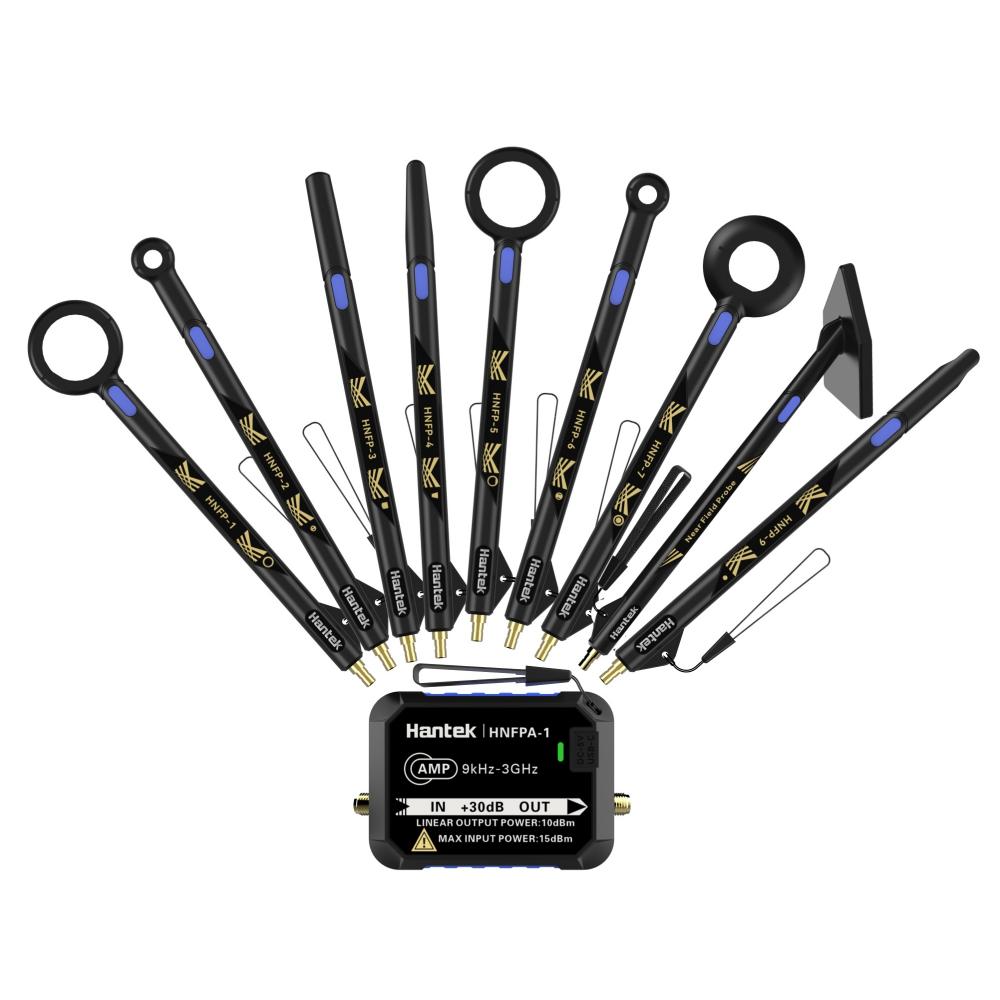

| 高频磁场套装 | 类型 | 频率范围 | 分辨率 | 应用说明 |
| HNFP-1 | 高频磁场近场探头 | 频率范围：30MHz-3GHz | 25mm左右 | 可检查10cm范围磁场，主要用于机箱泄露测试 |
| HNFP-2 | 高频磁场近场探头 | 频率范围：30MHz-3GHz | 10mm左右 | 可检查3cm范围内磁场 |
| HNFP-3 | 高频磁场近场探头 | 频率范围：30MHz-2GHz | 5mm左右 | 主要用于线缆电磁泄露测试 |
| HNFP-4 | 高频磁场近场探头 | 频率范围：30MHz-3GHz | 2mm左右 | 可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试 |
| 低频磁场套装 | 类型 | 频率范围 | 分辨率 | 应用说明 |
| HNFP-5 | 低频磁场近场探头 | 频率范围：1MHz-50MHz | 25mm左右 | 可检测10cm范围内的磁场，主要用于低频传导整改测试 |
| HNFP-6 | 低频磁场近场探头 | 频率范围：1MHz-50MHz | 10mm左右 | 可检测3cm范围内容磁场，主要用于低频传导整改测试 |
| HNFP-7 | 低频磁场近场探头 | 频率范围：9KHz-1.5MHz | 25mm左右 | 可检测10cm范围内的磁场，主要用于低频传导整改测试 |
| 高频电场套装 | 类型 | 频率范围 | 分辨率 | 应用说明 |
| HNFP-8 | 电场近场探头 | 频率范围：30MHz-1.5GHz | 用于检测表面电场，适用于总线结构或者大的原件区域 | |
| HNFP-9 | 电场近场探头 | 频率范围：30MHz-3GHz | 用于单根导线表面产生的电场检测 |
| 射频放大器 | 类型 | 频率范围 | 分辨率 | 应用说明 |

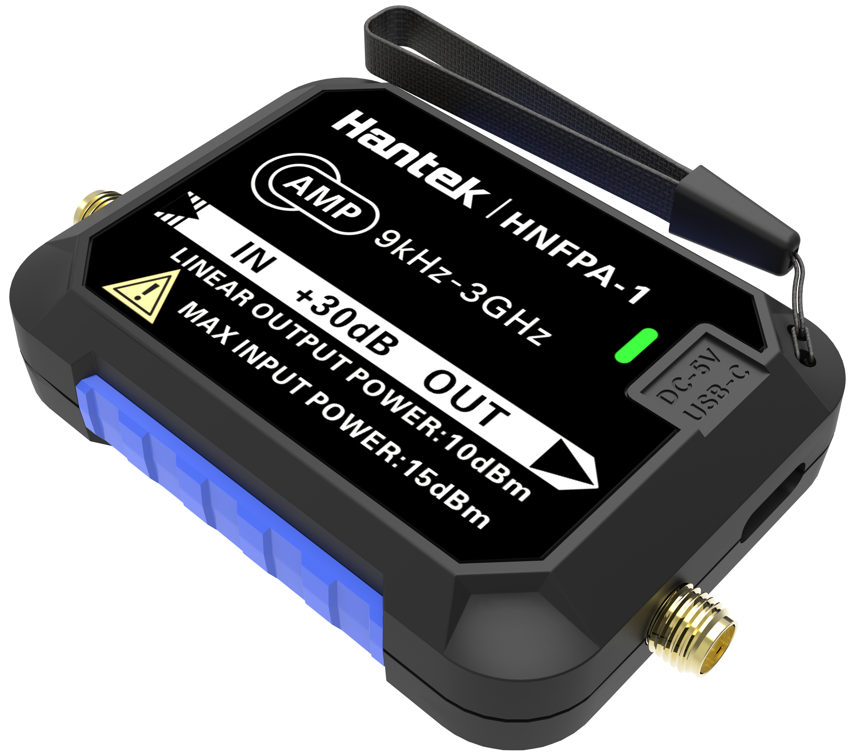

| HNFPA-1 | 前置放大器 | 频率范围：9KHz-3GHz | 30dB增益 | |
|
