技术参数
|

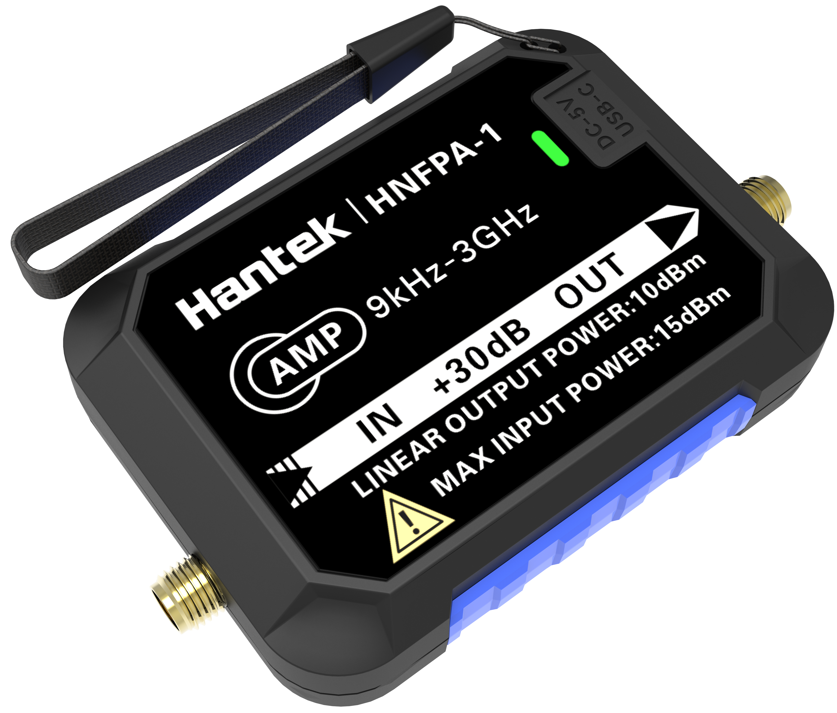

型号 |
HNFPA-1 |
|
频率范围 |
9KHz-3GHz |
|
典型增益 |
30dB |
|
平坦度 |
±1.5dB |
|
幅频曲线 |
如下图 |
|
最大线性输出功率 |
10dBm |
|
4dB |
|
|
最大输入功率 |
15dBm |
|
工作电压 |
DC12V |
|
输入输出接口 |
SMA（母头） |
|
尺寸 |
约 66*48*16mm |
应用
|
型号 |
HNFPA-1 |
|
频率范围 |
9KHz-3GHz |
|
典型增益 |
30dB |
|
平坦度 |
±1.5dB |
|
幅频曲线 |
如图1 |
|
最大线性输出功率 |
10dBm |
|
4dB |
|
|
最大输入功率 |
15dBm |
|
工作电压 |
DC12V |
|
输入输出接口 |
SMA（母头） |
|
尺寸 |
约 66*48*16mm |
|
类型 |
频率范围 |
分辨率 |
应用说明 |
|
|
HNFP-1 |
磁场近场探头 |
频率范围：30MHz-3GHz |
25mm左右 |
可检查10cm范围磁场，主要用于机箱泄露测试 |
|
HNFP-2 |
磁场近场探头 |
频率范围：30MHz-3GHz |
10mm左右 |
可检查3cm范围内磁场 |
|
HNFP-3 |
磁场近场探头 |
频率范围：30MHz-2GHz |
5mm左右 |
主要用于线缆电磁泄露测试 |
|
HNFP-4 |
磁场近场探头 |
频率范围：30MHz-3GHz |
2mm左右 |
可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试 |
|
HNFP-5 |
磁场近场探头 |
频率范围：1MHz-50MHz |
25mm左右 |
可检测10cm范围内的磁场，主要用于低频传导整改测试 |
|
HNFP-6 |
磁场近场探头 |
频率范围：1MHz-50MHz |
10mm左右 |
可检测3cm范围内容磁场，主要用于低频传导整改测试 |
|
HNFP-7 |
磁场近场探头 |
频率范围：9KHz-1.5MHz |
25mm左右 |
可检测10cm范围内的磁场，主要用于低频传导整改测试 |
|
HNFP-8 |
电场近场探头 |
频率范围：30MHz-1.5GHz |
|
用于检测表面电场，适用于总线结构或者大的原件区域 |
|
HNFP-9 |
电场近场探头 |
频率范围：30MHz-3GHz |
|
用于单根导线表面产生的电场检测 |
|
HNFPA-1 |
前置放大器 |
频率范围：9KHz-3GHz |
|
30dB增益 |
