高频电场探头（30MHz～3GHz）
HNFP系列探头组包含了2个专门用来测试电场（E）的高频探头，是主要应用于查找电场干扰源的近场探头。其探头的频率范围是30MHz-3GHz，共2种探头形状。 探头通过50Ω的电缆直接与频谱仪或者示波器连接。当产品的辐射或传导干扰超过标准时，可用近场探头来寻找产品中哪个元件或电路产生了该频率的干扰，能够检测模块之间的耦合通道以及评估系统内信号切换速率、RF电压等。当干扰信号比较弱时，可以配合本公司的(30dB增益)前置射频放大器（HNFPA-1）可以提高系统测试灵敏度。

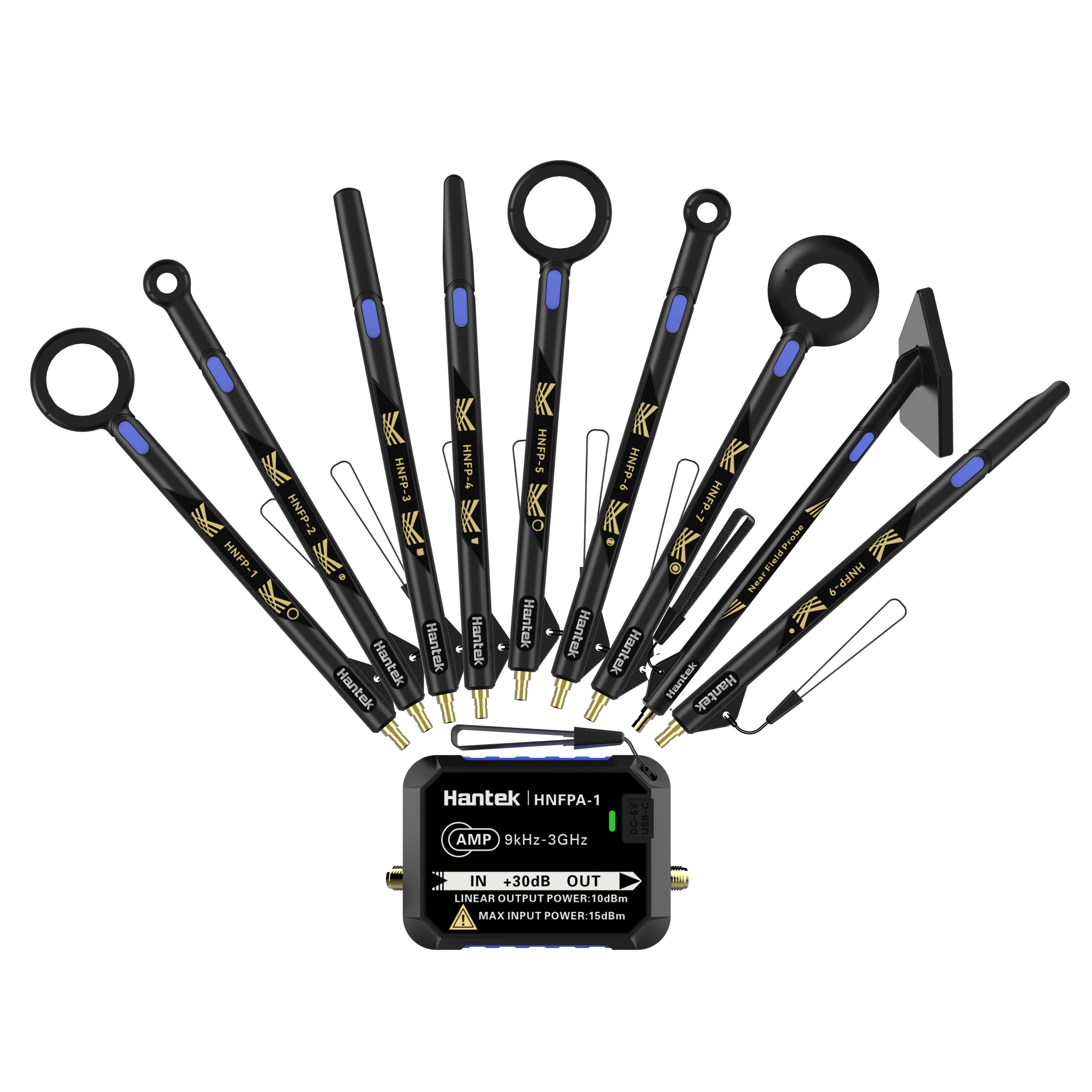

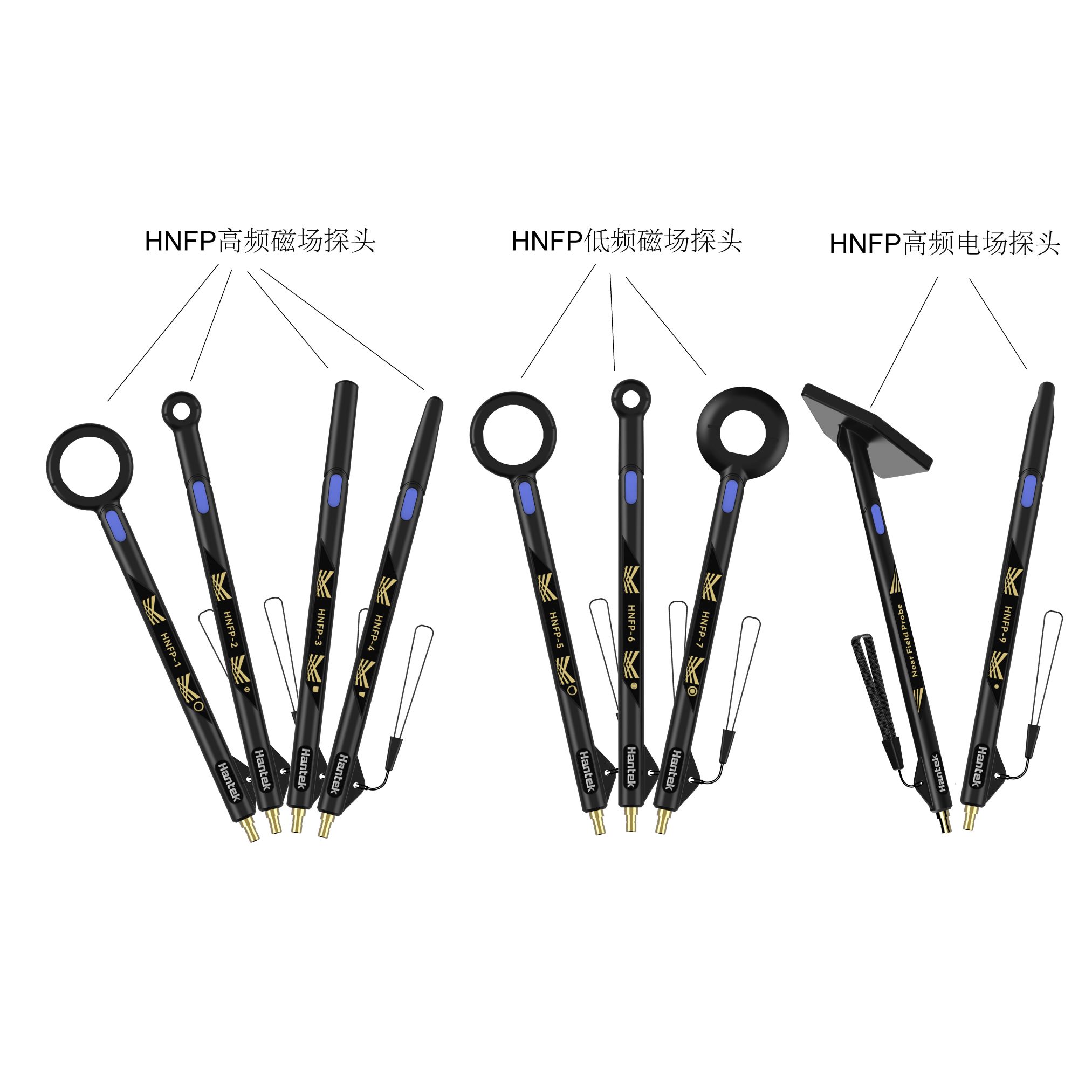

  • HNFP系列高频磁场探头组包含了4个专门用来测试高频磁场（H）探头，它有效地屏蔽了电场干扰（E）；
  • HNFP系列低频磁场探头组包含了3个专门用来测试低频磁场（H）探头，它有效地屏蔽了电场干扰（E）；
  • HNFP系列高频电场探头组包含了2个专门用来测试电场（E）的高频探头，是主要应用于查找电场干扰源的近场探头；
  • 高频磁场探头频率范围：30MHz-3GHz；
  • 低频磁场探头频率范围：9kHz-50MHz；
  • 高频电场探头频率范围：30MHz-3GHz；
  • HNFPA-1 前置射频放大器频率范围：9kHz-3GHz，增益约为30dB；
  • 所有近场探头都是无源的，可接入至示波器、接收机或频谱分析仪的输入端口；
  • 大环路更加灵敏，但空间分辨率较低，小环路的灵敏度较低，但更容易缩小信号源的位置范围；
  • 磁场探头包含特殊电隔离的探头头部，不同的探头头部形状适应不同的近场测量任务；
  • 所有的近场探头使用方便，能够帮助工程师快速有效地查找电磁兼容性问题，是对电磁场进行测试的理想工具。

产品应用

精确定位电场干扰源

电场强度检测



测量连接

与被测设备连接

HNFP系列近场探头与被测设备近距离非接触式测量。测量时，请注意近场探头的摆放方向。


产品特性


频率

频率范围

高频：30MHz至3GHz



端口类型

端口形式

SMB（公）型

转接器

N（公）-BNC（母）型

射频线缆

BNC（公）-SMB（母）型，1m

高频磁场套装

类型

频率范围

分辨率

应用说明

HNFP-1

高频磁场近场探头

频率范围：30MHz-3GHz

25mm左右

可检查10cm范围磁场，主要用于机箱泄露测试

HNFP-2

高频磁场近场探头

频率范围：30MHz-3GHz

10mm左右

可检查3cm范围内磁场

HNFP-3

高频磁场近场探头

频率范围：30MHz-2GHz

5mm左右

主要用于线缆电磁泄露测试

HNFP-4

高频磁场近场探头

频率范围：30MHz-3GHz

2mm左右

可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试

低频磁场套装

类型

频率范围

分辨率

应用说明

HNFP-5

低频磁场近场探头

频率范围：1MHz-50MHz

25mm左右

可检测10cm范围内的磁场，主要用于低频传导整改测试

HNFP-6

低频磁场近场探头

频率范围：1MHz-50MHz

10mm左右

可检测3cm范围内容磁场，主要用于低频传导整改测试

HNFP-7

低频磁场近场探头

频率范围：9KHz-1.5MHz

25mm左右

可检测10cm范围内的磁场，主要用于低频传导整改测试

高频电场套装

类型

频率范围

分辨率

应用说明

HNFP-8

电场近场探头

频率范围：30MHz-1.5GHz

 

用于检测表面电场，适用于总线结构或者大的原件区域

HNFP-9

电场近场探头

频率范围：30MHz-3GHz

 

用于单根导线表面产生的电场检测

射频放大器

类型

频率范围

分辨率

应用说明

HNFPA-1

前置放大器

频率范围：9KHz-3GHz

 

30dB增益

标准配件

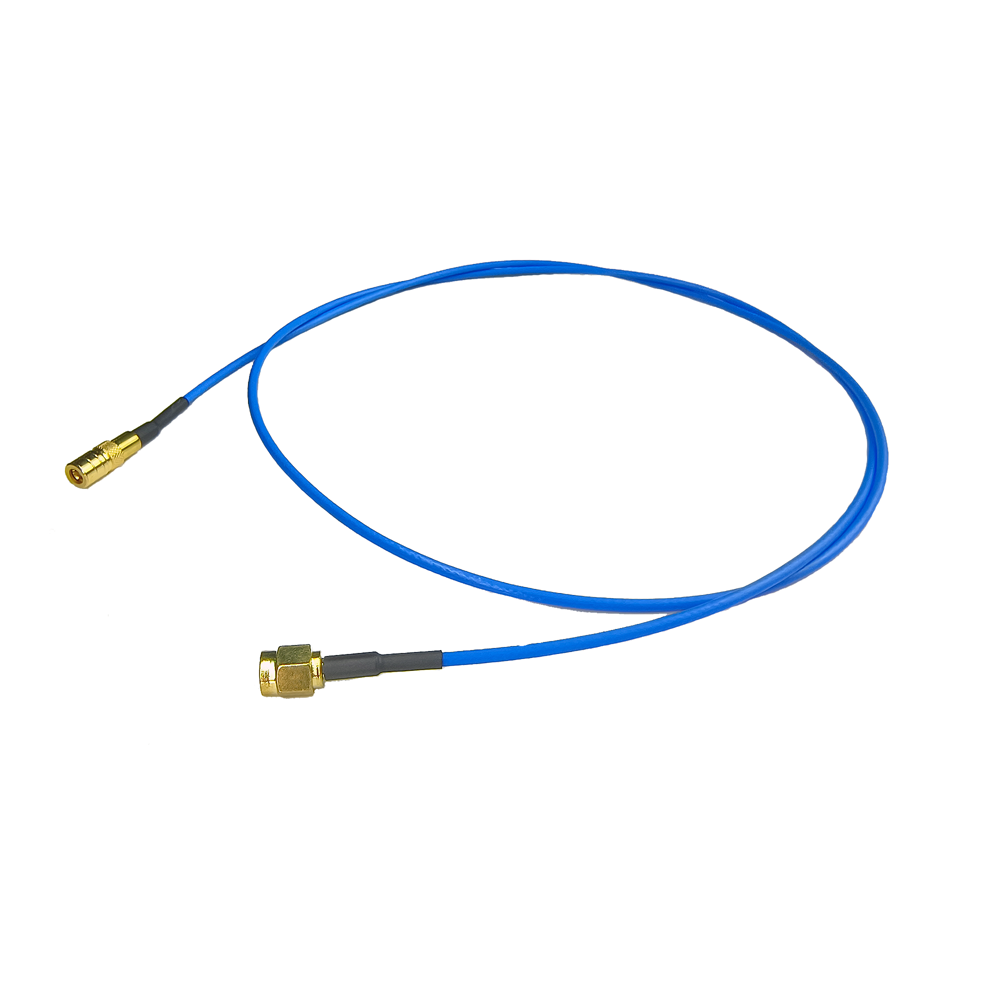

射频线缆
长度约1m，输入端口连接近场探头*1

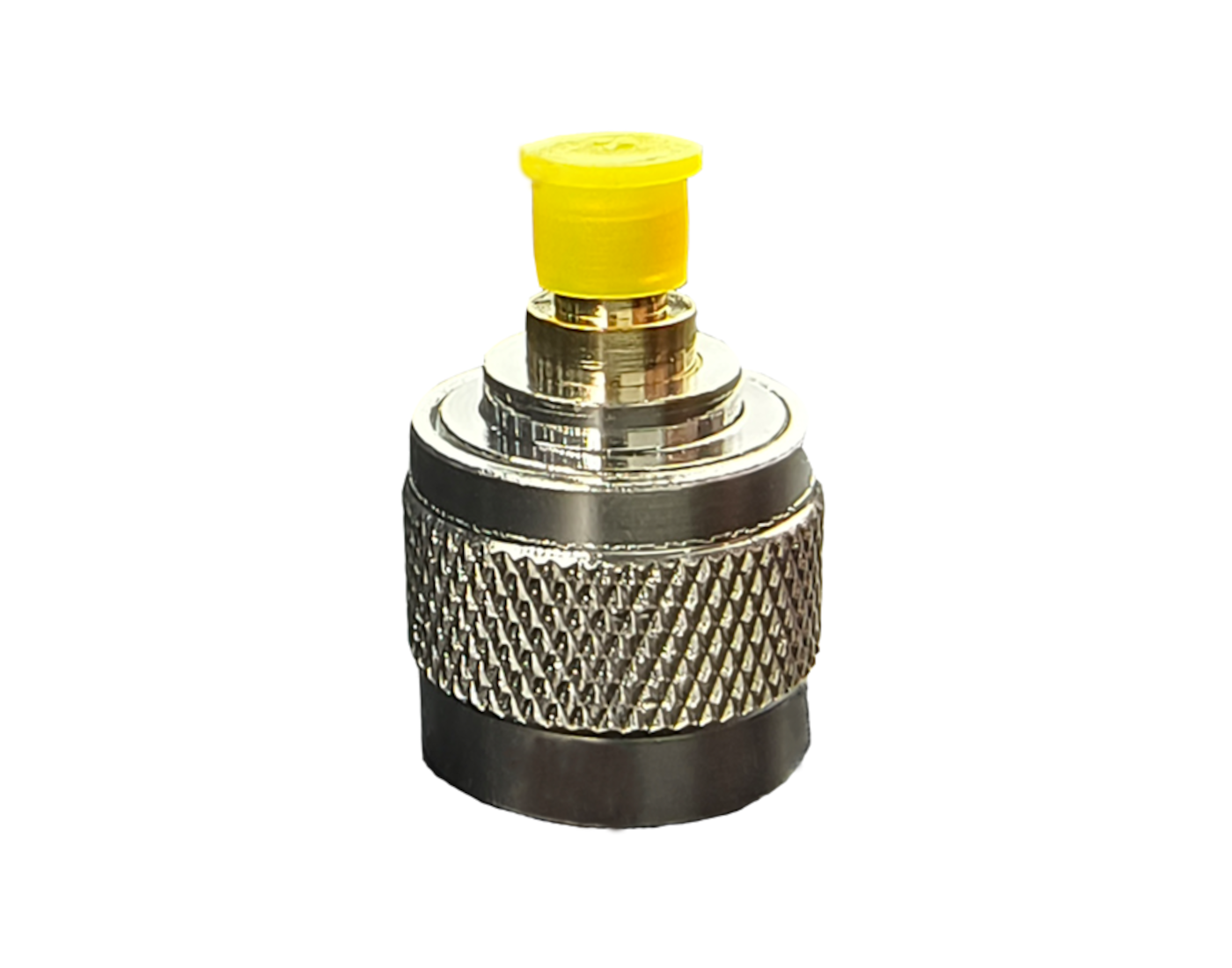

转接头
SMA 母头 转 N 公头*2
可选配件

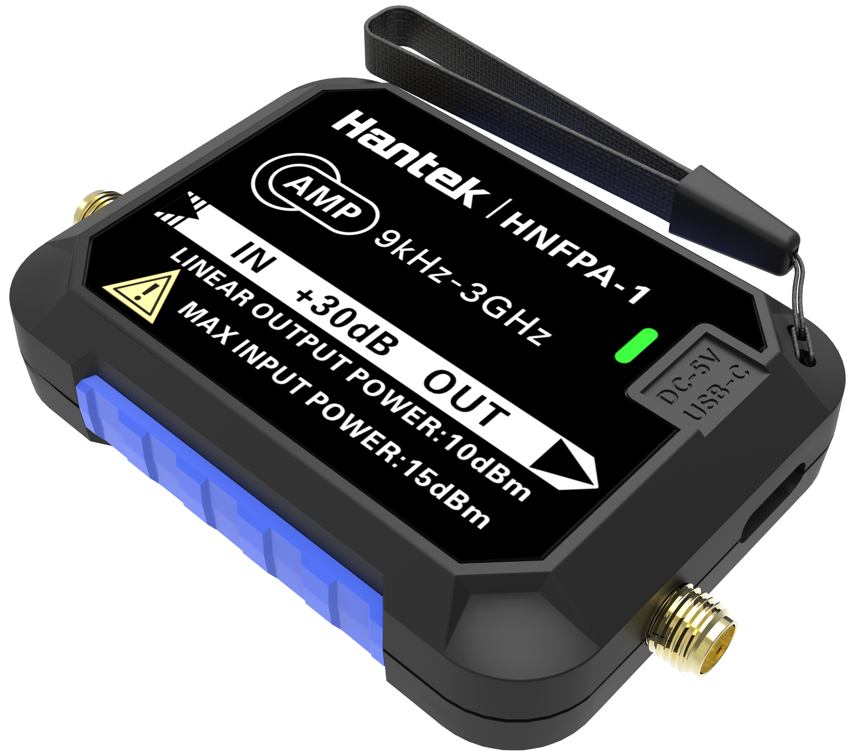

HNFPA-1射频放大器
主要对所要测试的微弱信号进行放大，益约为30dB
