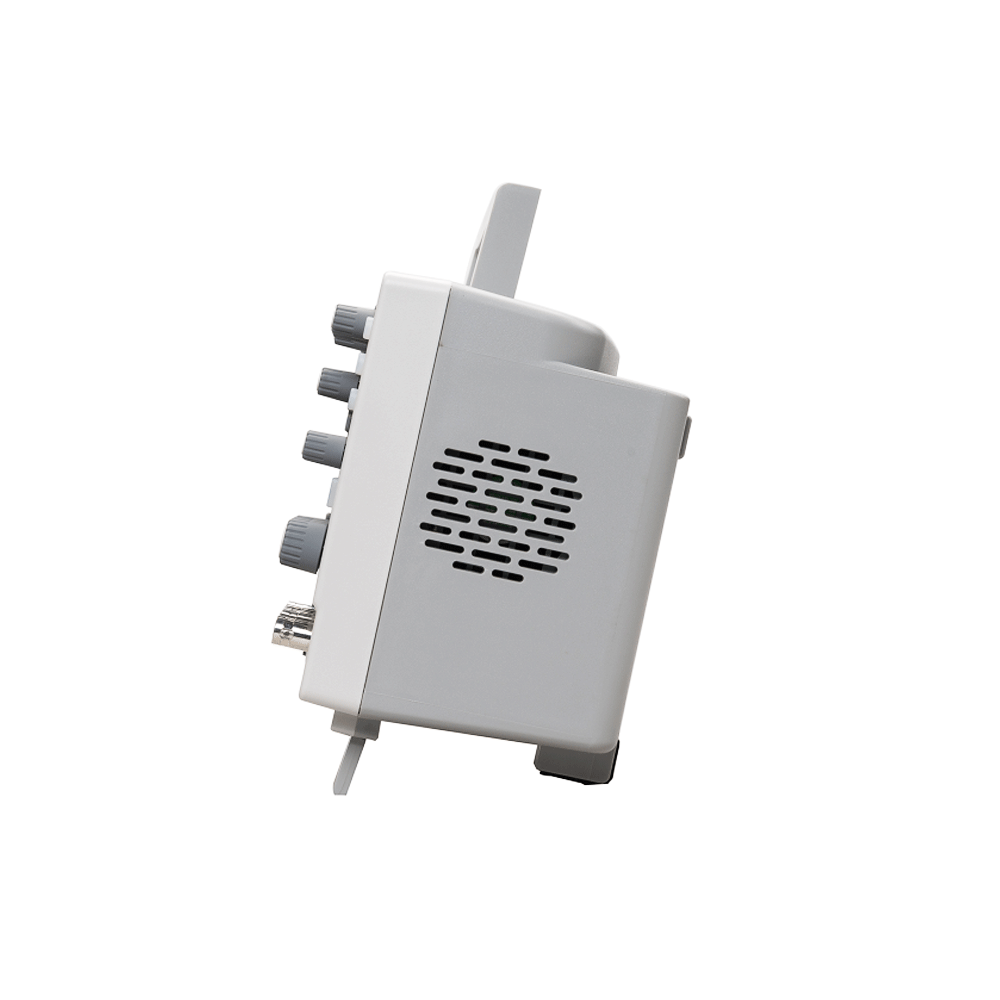

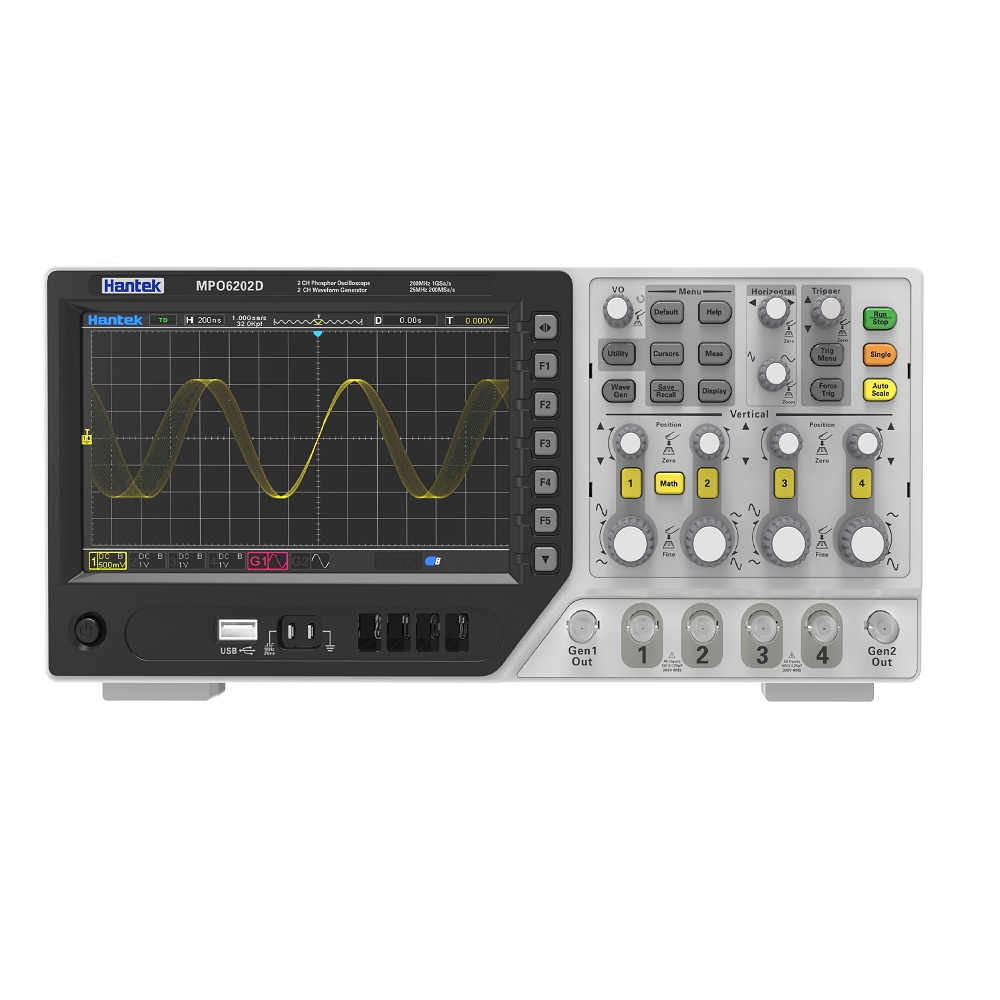

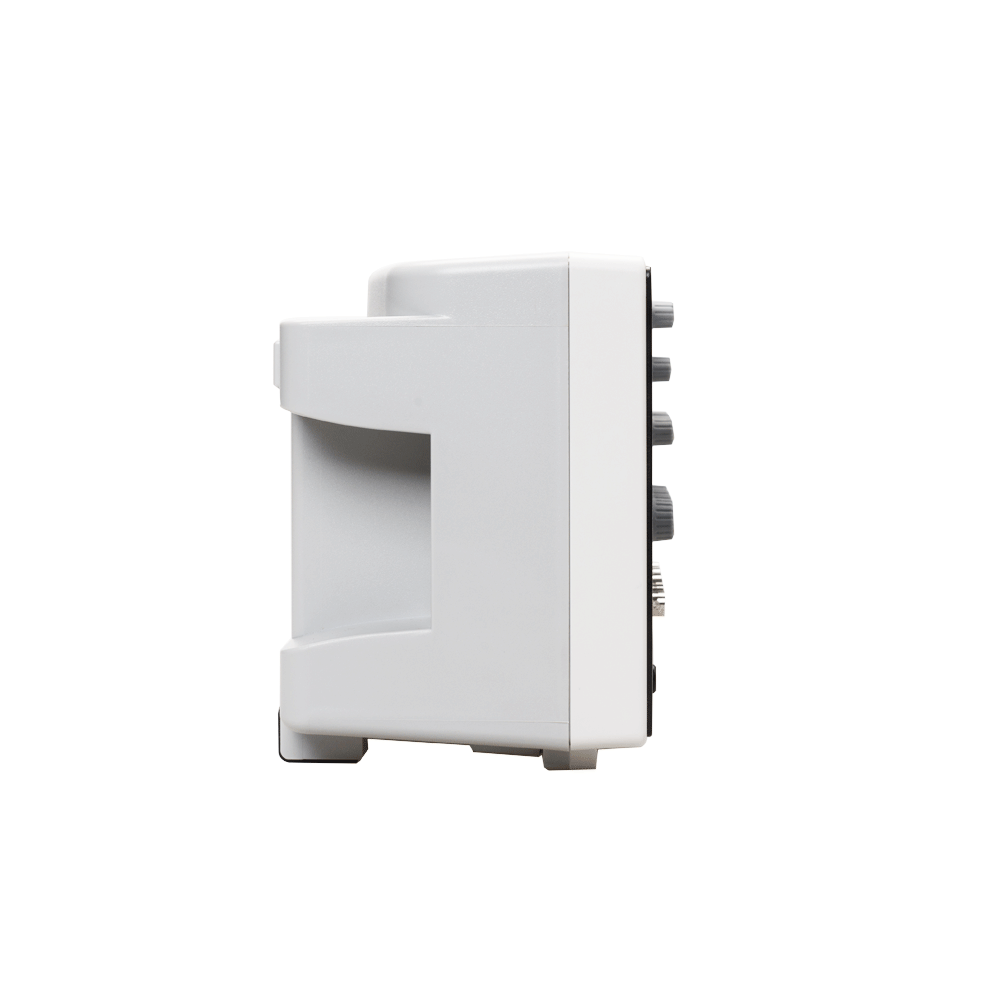

DPO6000系列青岛汉泰官网丨Your testing solution provider

六合一示波器：4 通道示波器+16通道逻辑分析仪+2通道信号发生器+数字电压表+串行协议分析仪+FFT频谱分析；
60，000 wfms/s（点显示）/400，000 wfms/s（点显示快速采集模式）的波形捕获率；
分段采集功能，最多支持采集80，000段；256级灰度显示；
高达16种触发功能，包含5种协议触发；提供5串行解码选件；
模拟通道实时采样率1GSa/s，标配64 Mpts存储深度；
双通道信号源，内置13种标准波形，4组任意波形，200MSa/s 采样率，8Kpts 波形长度；
数字通道实时采样率1GSa/s；
模拟通道带宽200 MHz、100 MHz可选；
非常低底噪声，500uV/div至10 V/div的超宽垂直动态范围；
7英寸WVGA（800*480）电容触摸屏，TFT宽屏、色彩逼真，功耗低，寿命长；
42种波形参数自动测量（带统计功能）；
5位数字电压表和6位硬件频率计功能；
波特图功能【带信号源系列机器可以使用】；
多重波形数学运算功能【MATH】；事件搜索功能；

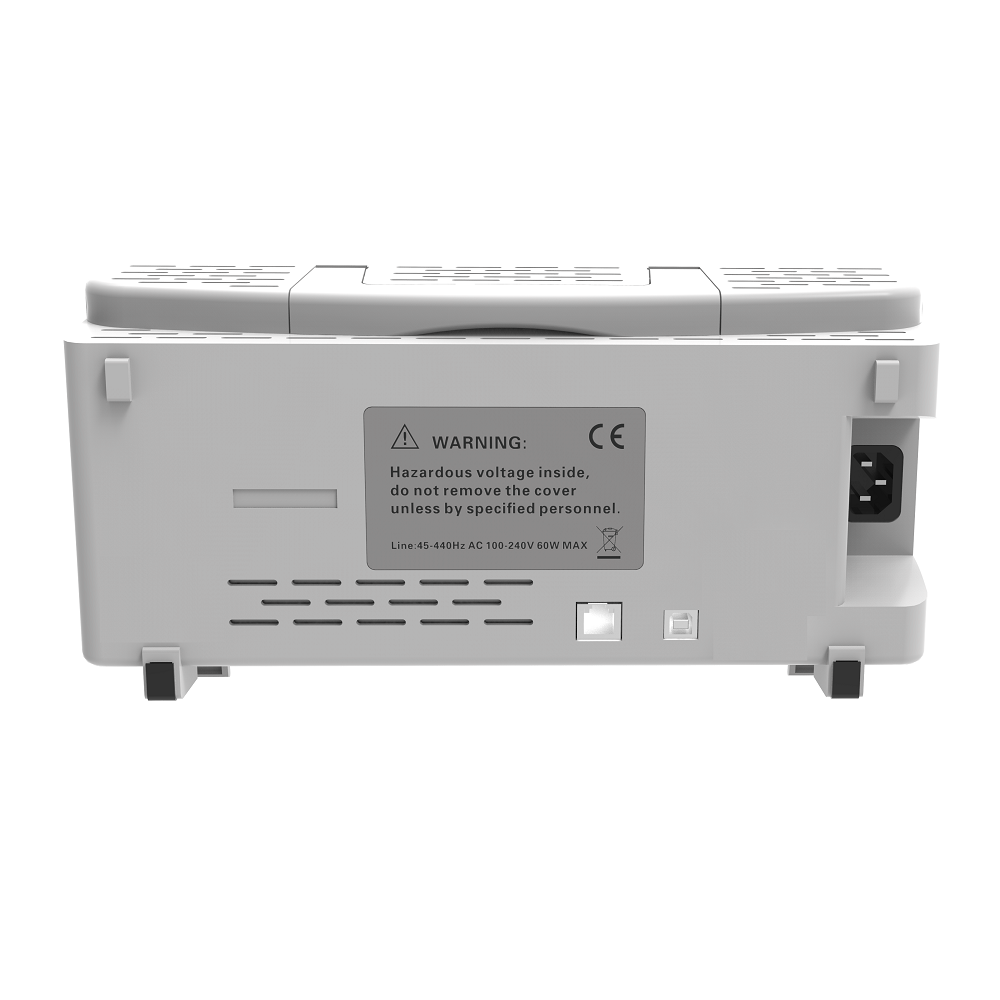

标准接口：USB Device、USB Host、LAN；
符合LXI CORE 2011 DEVICE类仪器标准，能够快速、经济、高效地创建和重新配置测试系统；支持远程命令控制。

型号	带宽	通道	存储深度	采样率	触摸屏	刷新率
DPO6104B	100MHz	4CH	64M	1GS/s	有	6万/40万
DPO6204B	200MHz	4CH	64M	1GS/s	有	6万/40万
DPO6104C	100MHz	4CH+2CH信号源	64M	1GS/s	有	6万/40万
DPO6204C	200MHz	4CH+2CH信号源	64M	1GS/s	有	6万/40万
MPO6104D	100MHz	4CH+2CH信号源+16CH逻辑分析仪	64M	1GS/s	有	6万/40万
MPO6204D	200MHz	4CH+2CH信号源+16CH逻辑分析仪	64M	1GS/s	有	6万/40万

4CH示波器+2CH信号源+16CH数字通道

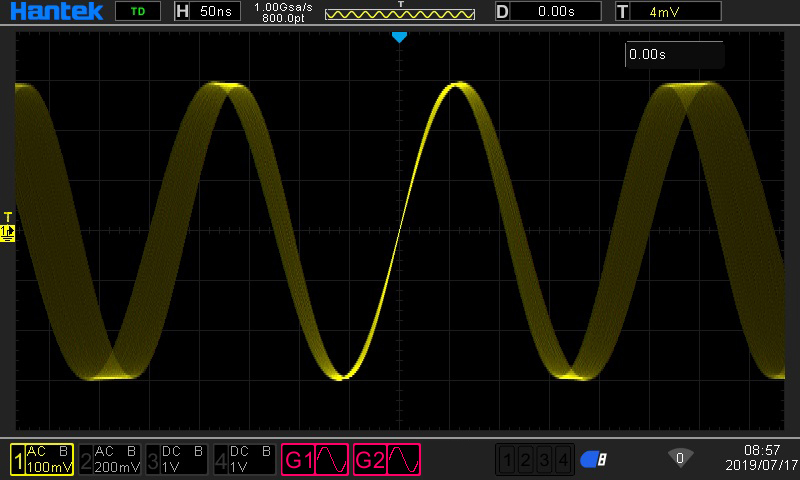

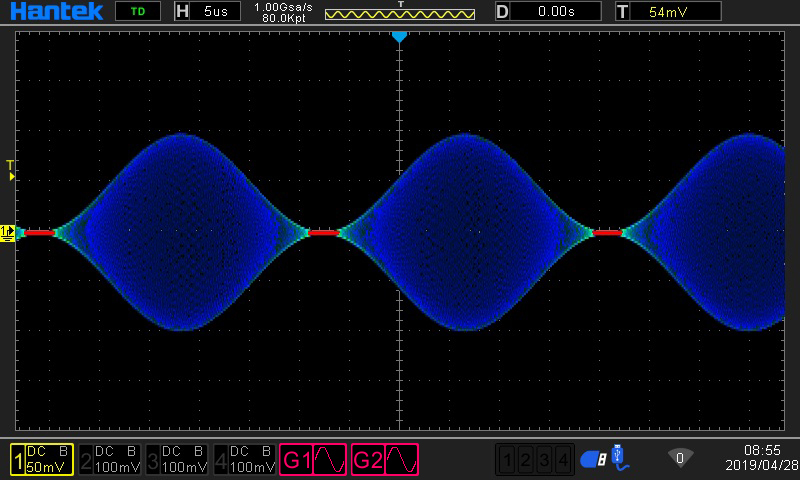

数字荧光显示，色温显示

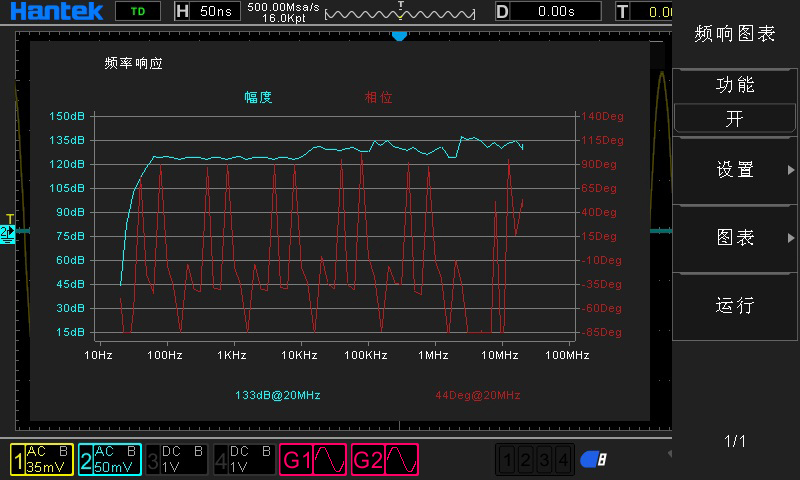

波特图功能

256级辉度等级显示

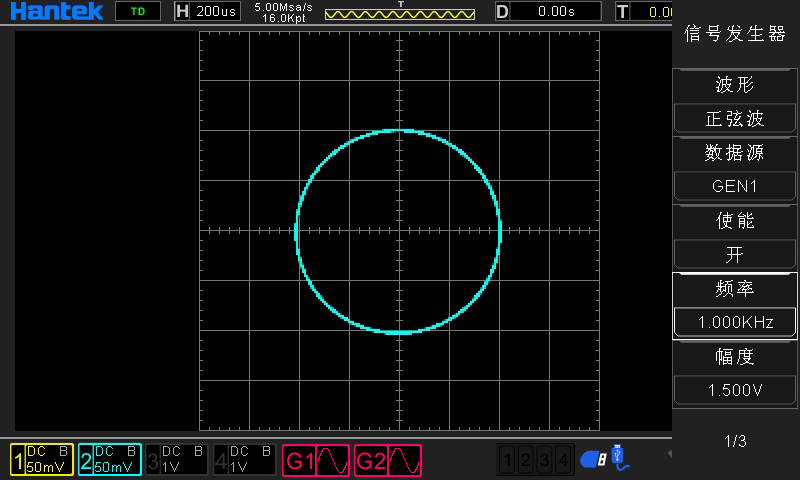

双路 25 MHz 函数 / 任意波形发生器

FFT功能刻度显示，支持FFT, 微分、积分和平方根运算

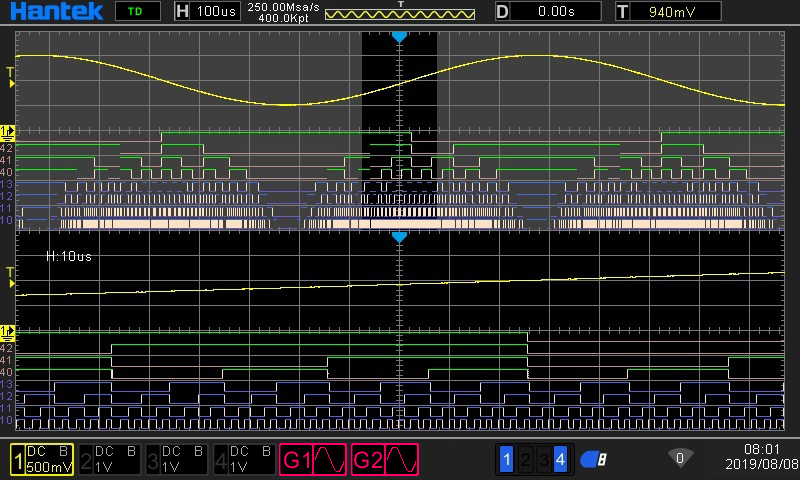

16路数字通道，多种电平选择，支持自定义电平

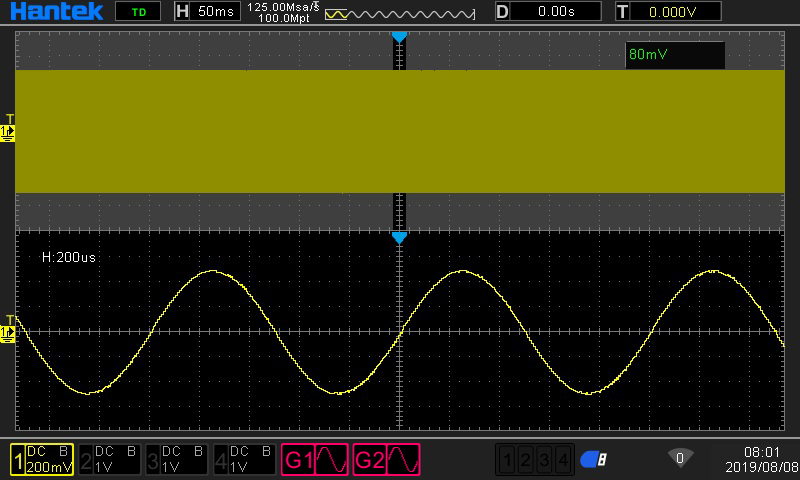

64M存储深度，兼顾波形全局和显示更多细节

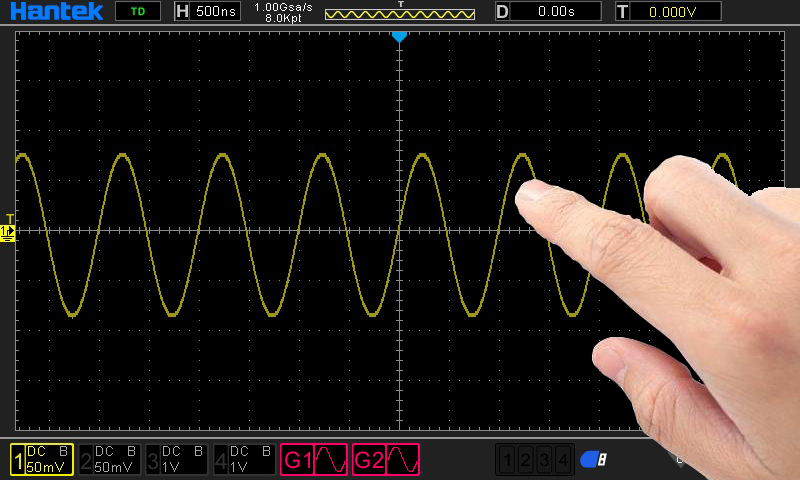

7寸电容触摸屏操作

示波器功能
采集	实时采样率		1 GSa/s
	峰值检测		模拟通道4ns
			注意：数字通道不支持
	平均模式		模拟通道
			所有通道同时达到 N 次采样后，N 次数可在 2、4、8、16、32、 64、128、256、512 和 1024 之间选择
			注意：数字通道不支持
	高分辨率		最高12bit
			注意：数字通道不支持
	最小检测脉宽		8ns
	存储深度		单通道64M
			双通道32M
			三，四通道16M
			五六七八通道8M
输入	通道数量		4个模拟通道
			注意：数据通道不能打开
			3个模拟通道
			注意：数字通道LA1/LA2/LA3/LA4/LA1LA2/LA3LA4
			2个模拟通道
			注意：数字通道不受限制
			1个模拟通道
			注意：数字通道不受限制
			0个模拟通道
			注意：数字通道不受限制
	输入耦合		DC、AC或GND
			注意：数字通道不支持
	输入阻抗，直流耦合		模拟通道
			25pF±3 pF，1MΩ±2%
			数字通道
			(300KΩ±2%) ，(8 pF±3 pF)
	支持探头衰减系数		模拟通道1X、10X、100X、1000X
	电压等级		300V CAT II
	最大输入电压		模拟通道300VRMS(10X)
			数字通道-25V~25V
水平	波形内插		(sin x)/x
	最大记录长度		单通道最大64M
			双通道最大32M
			三/四通道最大16M
			五/六通道最大16M
	水平刻度范围		DPO6084 DPO6104
			2ns/div~100s/div 1， 2， 5步进
	时基模式		Y-T、X-Y、Roll
	X-Y个数		12通道1个XY通道、3 4通道1个XY通道
	零点偏移		±0.5 div×最小时基档位
	取样速率和延迟时间精度		±25ppm
	时钟漂移		≤±5 ppm/年
	增量时间测量精度		单次，“取样”模式
	（全带宽）		±（1取样间隔+100ppm×读数+0.6ns）
			＞16次以上平均
			±（1取样间隔+100ppm×读数+0.4ns）
			取样间隔=秒/格÷200
垂直	带宽（-3db）		DPO6084	DPO6104	DPO6204
			80MHz	100MHz	200MHz
	垂直分辨率		模拟通道 8bit
			数字通道 1bit
	示波器垂直刻度范围		输入BNC处为500μV/div~10V/div
	位置范围		500μV/div to 120mV/div，±1V
			122mV/div to 1.2V/div，±10V
			1.22V/div to 10V/div，±50V
	可选模拟带宽限制，		典型20MHz
	低频响应（-3db）		在BNC处为≤10Hz
	在BNC处的上升时间，典型		DPO6084	DPO6104	DPO6204
			≤4.4ns	＜3.5ns	≤1.8ns
	垂直增益精度		在“正常”或“平均”采集模式下，10V/格到10mV/格的精度为±3%。
			在“正常”或“平均”采集模式下，5mV/格到500uV/格的精度为±4%。
	直流偏移精确		±0.1 div±2 mV±1%偏移值
	通道隔离度		直流至最大带宽：>40 dB
注意：使用X1探头时带宽减小到6MHz
垂直（数字通道）（用于 MPO6000D MPO600EDU和DPO6000B/DPO6000C购买数字探头LP104）
触发	触发电平范围		距屏幕中心±5格
	触发模式		自动、普通、单次
	电平		CH1~CH4	从显示屏中心开始±4个分度
	释抑范围		8ns~10s
	触发电平精度		CH1~CH4	从中心显示屏开始的±4个分度内为0.2格×伏/格
	边沿触发	斜率	上升沿，下降沿，上升沿或下降沿
		信源	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
	脉宽触发	极性	正极性，负极性
		条件(When)	<，>， !=， =
		信源	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
		脉宽范围	8ns ~ 10s
	视频触发	信号标准	NTSC， PAL
		信源	CH1~CH4
		同步	扫描线、线数、奇数场、偶数场、所有场
	斜率触发	斜率	上升，下降
		条件(When)	<，>， !=， =
		信源	CH1 ~ CH4
		时间范围	8ns ~ 10s
	超时触发	信源	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
		极性	正极性，负极性
		时间范围	8ns ~ 10s
	窗口触发	信源	CH1~CH4LA1~LA4
	码型触发	码型	0:低电平；1:高电平；X:忽略；
		电平（信源）	CH1~CH4
	间隔触发	斜率	上升，下降
		条件(When)	<，>， !=， =
		信源	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
		时间范围	8ns ~ 10s
	延迟触发	边沿类型	上升沿，下降沿
		信源	CH1~CH4
		条件(When)	<，>， !=， =
		时间范围	8ns ~ 10s
	建立保持触发	边沿类型	上升沿，下降沿
		信源	CH1~CH4
		条件(When)	<，>， !=， =
		时间范围	8ns ~ 10s
	欠幅触发	极性	正极性，负极性
		条件(When)	<，>， !=， =
		信源	CH1~CH4
		时间范围	8ns ~ 10s
	UART 触发	条件(When)	启动、停止、数据、奇偶校验、接收错误
		信源(RX/TX)	CH1~CH4，
			D1.0~D1.3，
			D2.0~D2.3，
			D3.0~D3.3，
			D4.0~D4.3
		数据格式	Hex（十六进制）
		数据长度	1 byte
数据位宽		5 bit， 6 bit， 7 bit， 8 bit
奇偶校验		无、奇数、偶数
空闲电平		高、低
波特率(可选)		110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
波特率(自定义)		300bit/s~334000bit/s
LIN 触发	条件(When)	间隔场、同步场、ID场、同步错误、标识符、ID和数据
	信源	CH1~CH4，
		D1.0~D1.3，
		D2.0~D2.3，
		D3.0~D3.3，
		D4.0~D4.3
	数据格式	Hex（十六进制）
	波特率(可选)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
	波特率(自定义)	300bit/s~334000bit/s
CAN 触发	条件(When)	开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧
	信源	CH1~CH4
	数据格式	Hex（十六进制）
	波特率(可选)	10000， 20000， 33300， 500000， 62500， 83300， 100000， 125000， 250000， 500000， 800000， 1000000
	波特率(自定义)	5kbit/s~1Mbit/s
SPI 触发	信源	CH1~CH4，
		D1.0~D1.3，
		D2.0~D2.3，
		D3.0~D3.3，
		D4.0~D4.3
	数据格式	Hex（十六进制）
	数据位宽	4， 8， 16， 24， 32
IIC 触发	信源 (SDA/SCL)	CH1~CH4，
		D1.0~D1.3，
		D2.0~D2.3，
		D3.0~D3.3，
		D4.0~D4.3
	数据格式	Hex（十六进制）
	数据索引	0~7
	时机(条件)	开始位、停止位、无应答、地址、数据、重启
测量	光标		光标间的电压差△V
			光标间的时间差△T
			△T的倒数，以赫兹为单位（1/△T）
	自动测量		双峰值、频率、平均、最大值、最小值、周期、顶端值、中间值、低端值、幅度、均方根、过冲、预冲、周期均方根、周期平均值、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、FRR、FFF、下降沿过冲、下降沿预冲、Bwidth、FRF、FFR、LRR、LRF、LFR、LFF、最大时刻、最小时刻、正相位差、负相位差、方差、正脉冲数、上升沿数、下降沿数、触发计数
	DVM		数据源	CH1，CH2，CH3，CH4
			测量类型	直流有效值
				交流有效值
				直流
			频率计	硬件6位频率计
任意波信号发生器功能
任意波信号发生器（适用于带有信号源通道的数字示波器）	通道数量		2/3通道
	采样率		200MSa/s
	垂直分辨率		12 bits
	最高频率		25 MHz
	标准波形		正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图

	任意波形		Arb1，Arb2，Arb3，Arb4
	正弦		频率范围	0.1Hz~25MHz
	方波/脉冲		频率范围	0.1Hz~10MHz
	三角波		频率范围	0.1Hz~1MHz
	采样波		频率范围	0.1Hz~1MHz
	指数波		频率范围	0.1Hz~5MHz
	半失真		频率范围	0.1Hz~1MHz
	洛伦兹		频率范围	0.1Hz~1MHz
	双音多频		频率范围	0.1Hz~1MHz
	高斯		频率范围	0.1Hz~1MHz
	心电图		频率范围	0.1Hz~1MHz
	任意波		频率范围	0.1 Hz至10 MHz
	波形长度		8KSa
	频率		精度	100 ppm（小于10 kHz）50 ppm（大于10 kHz）
			分辨率	0.1 Hz或4位，取两者较大值
	幅度		输出范围	10mV~7Vp-p(高阻抗)
				5mV~3.5Vp-p(50Ω)
	直流偏移		范围	±3.5 V，高阻
				±1.75 V，50 Ω
			分辨率	100 μV或3位，取两者中的较大值
			精度	2%（1 kHz）
	输出阻抗		50 Ω
逻辑分析仪功能
逻辑分析仪功能	输入阻抗，直流耦合		数字通道
			(300KΩ±2%) ，(8 pF±3 pF)
	阈值		4个通道1组的可调阈值
	阈值选择		TTL（1.4 V）
			5.0 V CMOS（+2.5 V）
			3.3 V CMOS（+1.65 V）
			2.5 V CMOS（+1.25 V）
			1.8 V CMOS（+0.9 V）
			ECL（-1.3 V）
			PECL（+3.7 V）
			LVDS（+1.2 V）
			0V
			用户自定义
	阈值范围		±7.0V，10mV 步进???
	阈值精度		±(100mV+3%的阈值设置)
	动态范围		±5.0V+阈值
	最小电压摆幅		500 mVpp
	垂直分辨率		1 bit
一般技术规格
显示	显示屏类型		对角为7"TFT 液晶显示器
	显示屏分辨率		800（水平）*480（垂直）像素
	显示色彩		1600万色（24 bit真色彩）
	余辉时间		最小值、1 s、5 s、10 s、30S、无限
	显示类型		点、矢量
	显示模式		色温，灰度
	显示屏亮度		可调
	网格类型		可选
	网格亮度		可调
接口	标准接口		USB Host，USB Device，LAN，EDU信号 WIFI
			Aux（触发输出/PassFail）--只有EDU型号配置该端口
	可选接口		PassFail
			UART
			HDMI
一般技术规格	探头补偿器输出
	输出电压，典型		约2Vpp输入≥1MΩ的负载
	频率、典型		1kHz
	电源电压		100-120VAC_RMS(±10%)，45Hz到440Hz，CATⅡ
			120-240VAC_RMS(±10%)，45Hz到66Hz，CATⅡ
	功率消耗		小于30W
	熔断器		T，3.15A，250V，5x20mm
	操作温度		0~50 °C (32~122 °F)
	存储温度		-40~+71 °C (-40~159.8 °F)
	湿度		≤+104℉(≤+40°C): ≤90%相对湿度
			106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度
	冷却方式		对流
	海拔高度		操作时和不操作时	3，000m（10，000英尺）
	机械冲击		随机振动	50Hz到500Hz时为0.31 g_RMS，
				每轴向为10分钟
			不操作时	5Hz到500Hz时为2.46g_RMS，
				每轴向为10分钟
			操作时	50g，11ms，半正弦波
	机械部分	示波器大小	318 x 140 x 150mm(长 x 宽 x 高)
		重量	2900g

标准配件

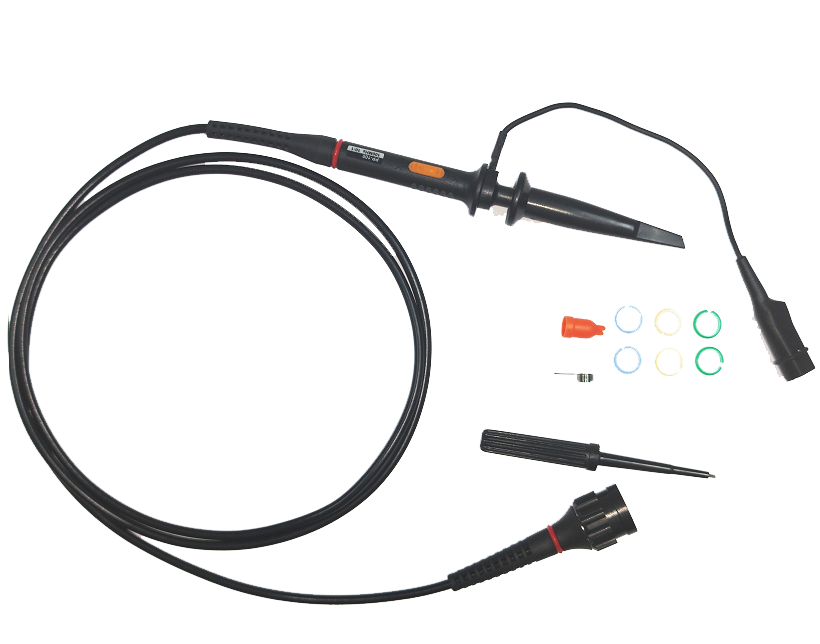

无源探头

四通道机器配四条无源探头；

电源线

仪器标配一根用户所在国标准的电源线，也可单独购买。

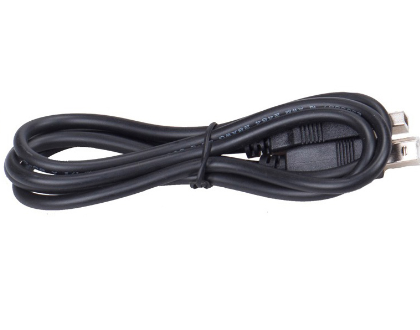

数据线

用于仪器与PC通信。使用前，需要在PC端安装Keysight IO软件。

装箱单

包含：校准证书，装箱单，保修卡及合格证

可选配件

逻辑分析仪

逻辑分析仪测试配件

HT321测试夹

逻辑分析仪用测试夹
