位置： 产品中心 / 台式示波器

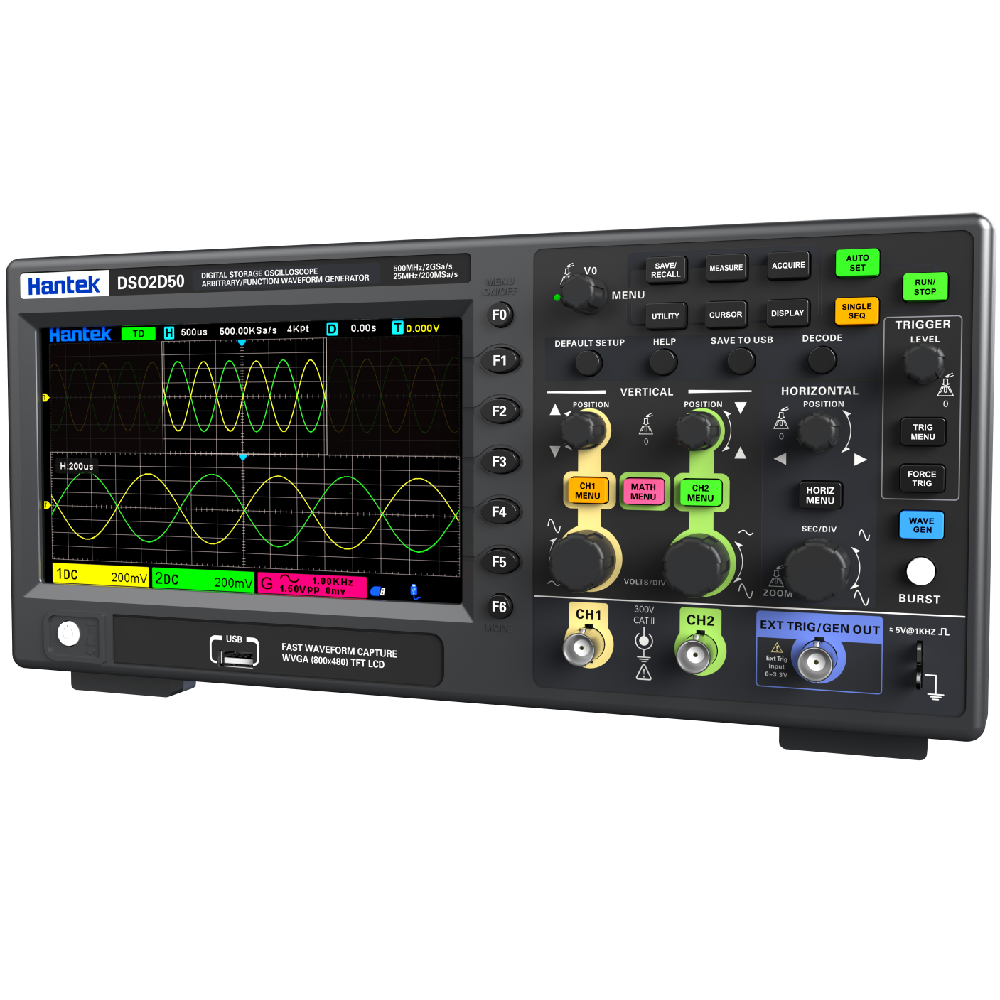

DSO2D20(2GSa/s)系列
DSO2D20系列数字示波器，功能全面，性能突出，全系2GSa/s采样率，最高500MHz带宽。支持1MΩ/50Ω阻抗切换，确保信号完整性；内置一路任意波形发生器，可输出5种标准波形，支持自定义任意波输出；标配边沿、脉冲、视频、斜率、超时、窗口、码型、间隔、欠幅等9种触发方式，UART、LIN、CAN、SPI、IIC五种总线分析和协议解码功能；32种自动测量及门限测量功能，测试结果支持统计分析；两组数字电压表功能和硬件频率计功能；标准SCPI远程控制指令，方便用户组建测试系统。
  • 支持1MΩ/50Ω阻抗切换，确保信号完整性；
  • 全系2GSa/s采样率，最高500MHz带宽；
  • 内置一路任意波形发生器，可输出5种标准波形，支持自定义任意波输出，支持猝发输出；
  • 协议触发：标配五种串行协议触发和解码，支持的协议包括：UART、LIN、CAN、SPI、IIC，轻松分析串行总线数据；
  • 32种自动测量及门限测量功能，测试结果支持统计分析；
  • 两组数字电压表功能和硬件频率计功能；
  • 标准SCPI远程控制指令，方便用户组建测试系统；
  • 保存调出功能，可以保存设置、CSV、图片、参考波形、波形等信息；
  • 正常、平均、峰值、高精度等四种采样方式；
  • 14种操作语言，支持全球90%以上国家和地区；
  • 手动和跟踪两种光标测量模式，Math功能也支持光标测量；
  • 500uV-10V垂直测量挡位，300VCATⅡ耐压输入；
  • FFT刻度显示，方便读取结果；
  • 手动、单次、一键AUTO测量，简单快速测量波形；
  • XY模式支持双窗口显示，方便理解波形相位变化；

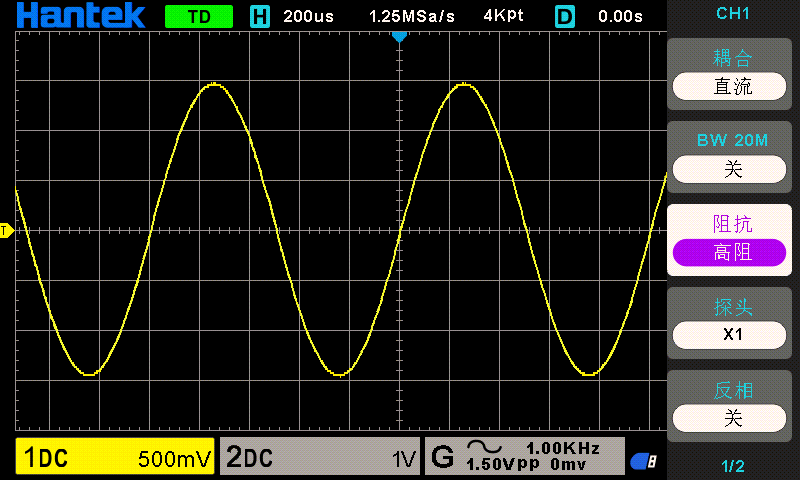

1MΩ/50Ω阻抗切换
适应不同的测量场景，确保信号测量的准确性和减少对被测电路的影响。

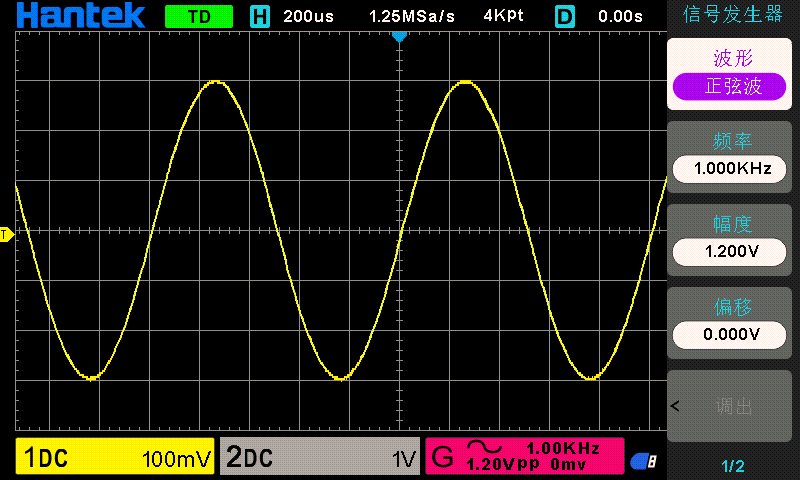

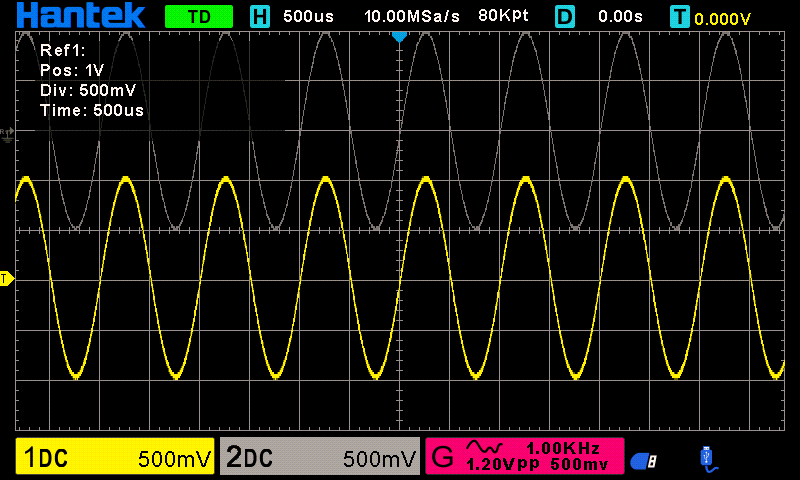

内置一路信号发生器
内置一路任意波形发生器，可输出5种标准波形，自带波形编辑器，支持自定义任意波输出。

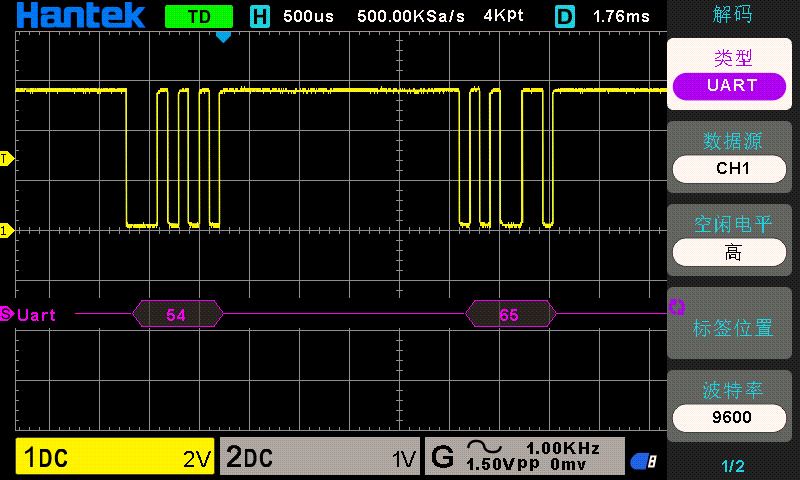

串行总线解码功能
快速、直观地将总线协议信息显示。支持UART、LIN、CAN、SPI、IIC多种协议。

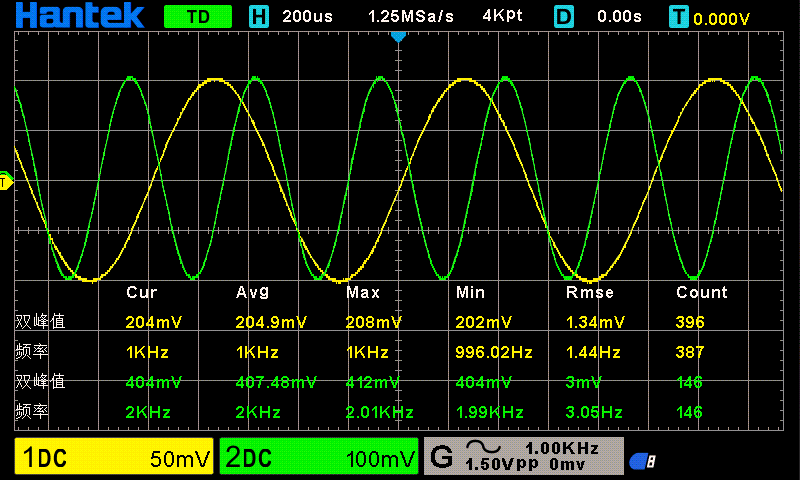

测量和统计功能
测量项包括32类，统计功能可显示五种测量值：当前值、平均值、最大值、最小值、标准差。
保存调出功能
可以保存设置、CSV、图片、参考波形、波形等信息

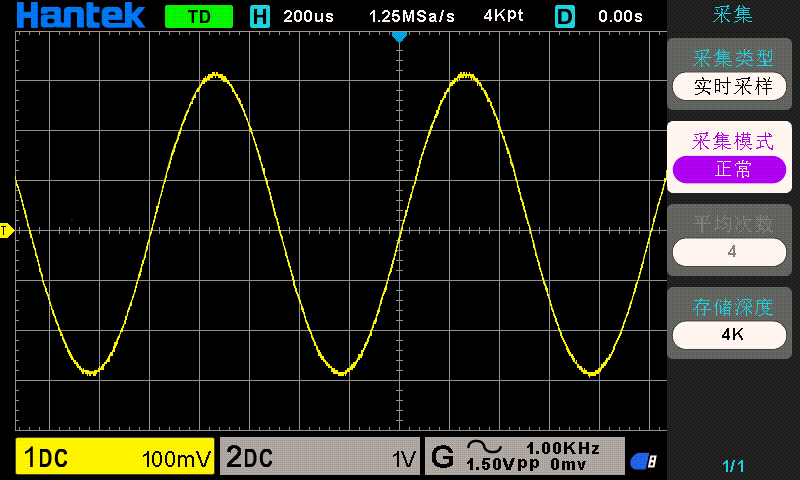

四种采集模式
正常、平均、峰值、高精度等四种采集模式
多种数学运算功能
支持常用的数学运算：加、减、乘、除、FFT。FFT支持多种窗口函数。
型号 模拟通道 模拟带宽 实时采样率 存储深度 内置信号源 解码
DSO2C20 2 200MHz 2GSa/s 80K - 5种
DSO2C35 2 350MHz 2GSa/s 80K - 5种
DSO2C50 2 500MHz 2GSa/s 80K - 5种
DSO2D20 2 200MHz 2GSa/s 80K 1 5种
DSO2D35 2 350MHz 2GSa/s 80K 1 5种
DSO2D50 2 500MHz 2GSa/s 80K 1 5种

型号 DSO2C20  DSO2D20  DSO2C35  DSO2D35 DSO2C50 DSO2D50
模拟带宽 200MHz  350MHz  500MHz
上升时间（典型值） ≤1.75ns ≤1ns  ≤700ps
输入/输出通道数 2个模拟通道输入；1个信号发生器通道输出（DSO2D20系列）
EXT通道输入 1个EXT通道输入
任意波发生 ╳ √ ╳ √ ╳ √
采样方式 实时采样
最大模拟通道采样率 2GSa/s单通道，1GSa/s双通道
最大存储深度 80Kpts（单通道），40Kpts（双通道）
峰值检测 所有时基设置下，捕获最窄1ns的毛刺
显示屏尺寸和类型 7英寸显示屏
显示分辨率 800 × 480
垂直系统模拟通道
输入耦合 直流、交流或接地（DC, AC, GND ）
输入阻抗 1MΩ±1%，50Ω±1%
输入电容 17pF±3pF
最大输入电压 1MΩ  CAT I 300 VRMS，400 Vpk
50Ω 5VRMS
垂直分辨率 8bit
垂直灵敏度范围 1MΩ 500uV/div ~ 10V/div
50Ω  500uV/div ~ 1V/div
偏移范围 1MΩ ±1V (500uV/div ~ 50mV/div)
±10V(100mV/div ~ 500mV/div)
±100 V (1V/div ~ 10V/div)
50Ω  ±1V(500uV/div ~ 50mV/div)
±10V(100mV/div ~ 500mV/div)
±100V(1V/div )
动态范围 ±5div ( 8bit )
带宽限制 20MHz、100MHz、200MHz、350MHz；每通道独立可选
直流增益精确度 ±3%FullScale
直流偏移精确度 <200mV/div (±0.1div±2mV±1.5%偏移量)
>200mV/div (±0.1div±2mV±1.0%偏移量)
通道间隔离度 40dB，直流至每个型号的最大额定带宽
水平系统-模拟通道
时基范围 200MHz  350MHz 500MHz
2ns/div~1ks/div 1ns/div~1ks/div 500ps/div~1ks/div
时基精度 ±50ppm
时基延迟范围 触发前 ≥1/2屏幕宽度
触发后 1s或100div(取两者的较大值)
时间间隔（△T） 测量±(1采样间隔时间)±（50ppm×读数)±50ps
水平模式 YT  默认
XY X1 = 通道1，Y1 = 通道2
SCAN 时基≥100ms/div，通过调节水平时基旋钮可以自动进入或退出SCAN模式
ROLL 时基≥100ms/div，通过HORIZ MENU菜单进入或退出ROLL模式
采集系统
最大模拟通道采样率 2GSa/s单通道，1GSa/s双通道
最大模拟通道存储深度 80Kpts（单通道），40Kpts（双通道)
获取方式 普通 默认
峰值检测 捕获窄至1ns的毛刺
平均模式 可选2, 4, 8, 16…128，逐点平均
高分辨率 最大12bits
任意波发生器
采样率 200MSa/s
垂直分辨率 12bit
最高频率 25MHz
标准波形 正弦波、方波、三角波、指数波、噪声、直流
任意波形 任意波1、任意波2、任意波3、任意波4
正弦 频率范围 0.1Hz~25MHz
方波 频率范围 0.1Hz~10MHz
三角波 频率范围 0.1Hz~1MHz
指数波 频率范围 0.1Hz~5MHz
任意波 频率范围 0.1 Hz至25MHz
波形长度 4K
频率 精度 100ppm（小于10kHz）50ppm（大于10kHz）
分辨率 0.1Hz或4位，取两者较大值
幅度 输出范围 10mV~7Vpp(高阻抗)
5mV~3.5Vpp(50Ω)
直流偏移 范围 ±3.5V，高阻
±1.75V，50Ω
分辨率 100μV或3位，取两者中的较大值
精度 2%（1 kHz）
输出阻抗 50Ω ± 1%
型号 DSO2C20  DSO2D20  DSO2C35  DSO2D35 DSO2C50 DSO2D50
模拟带宽 200MHz  350MHz  500MHz
上升时间（典型值） ≤1.75ns ≤1ns  ≤700ps
输入/输出通道数 2个模拟通道输入；1个信号发生器通道输出（DSO2D20系列）
EXT通道输入 1个EXT通道输入
任意波发生 ╳ √ ╳ √ ╳ √
采样方式 实时采样
最大模拟通道采样率 2GSa/s单通道，1GSa/s双通道
最大存储深度 80Kpts（单通道），40Kpts（双通道）
峰值检测 所有时基设置下，捕获最窄1ns的毛刺
显示屏尺寸和类型 7英寸显示屏
显示分辨率 800 × 480
垂直系统模拟通道
输入耦合 直流、交流或接地（DC, AC, GND ）
输入阻抗 1MΩ±1%，50Ω±1%
输入电容 17pF±3pF
最大输入电压 1MΩ  CAT I 300 VRMS，400 Vpk
50Ω 5VRMS
垂直分辨率 8bit
垂直灵敏度范围 1MΩ 500uV/div ~ 10V/div
50Ω  500uV/div ~ 1V/div
偏移范围 1MΩ ±1V (500uV/div ~ 50mV/div)
±10V(100mV/div ~ 500mV/div)
±100 V (1V/div ~ 10V/div)
50Ω  ±1V(500uV/div ~ 50mV/div)
±10V(100mV/div ~ 500mV/div)
±100V(1V/div )
动态范围 ±5div ( 8bit )
带宽限制 20MHz、100MHz、200MHz、350MHz；每通道独立可选
直流增益精确度 ±3%FullScale
直流偏移精确度 <200mV/div (±0.1div±2mV±1.5%偏移量)
>200mV/div (±0.1div±2mV±1.0%偏移量)
通道间隔离度 40dB，直流至每个型号的最大额定带宽
水平系统-模拟通道
时基范围 200MHz  350MHz 500MHz
2ns/div~1ks/div 1ns/div~1ks/div 500ps/div~1ks/div
时基精度 ±50ppm
时基延迟范围 触发前 ≥1/2屏幕宽度
触发后 1s或100div(取两者的较大值)
时间间隔（△T） 测量±(1采样间隔时间)±（50ppm×读数)±50ps
水平模式 YT  默认
XY X1 = 通道1，Y1 = 通道2
SCAN 时基≥100ms/div，通过调节水平时基旋钮可以自动进入或退出SCAN模式
ROLL 时基≥100ms/div，通过HORIZ MENU菜单进入或退出ROLL模式
采集系统
最大模拟通道采样率 2GSa/s单通道，1GSa/s双通道
最大模拟通道存储深度 80Kpts（单通道），40Kpts（双通道)
获取方式 普通 默认
峰值检测 捕获窄至1ns的毛刺
平均模式 可选2, 4, 8, 16…128，逐点平均
高分辨率 最大12bits
任意波发生器
采样率 200MSa/s
垂直分辨率 12bit
最高频率 25MHz
标准波形 正弦波、方波、三角波、指数波、噪声、直流
任意波形 任意波1、任意波2、任意波3、任意波4
正弦 频率范围 0.1Hz~25MHz
方波 频率范围 0.1Hz~10MHz
三角波 频率范围 0.1Hz~1MHz
指数波 频率范围 0.1Hz~5MHz
任意波 频率范围 0.1 Hz至25MHz
波形长度 4K
频率 精度 100ppm（小于10kHz）50ppm（大于10kHz）
分辨率 0.1Hz或4位，取两者较大值
幅度 输出范围 10mV~7Vpp(高阻抗)
5mV~3.5Vpp(50Ω)
直流偏移 范围 ±3.5V，高阻
±1.75V，50Ω
分辨率 100μV或3位，取两者中的较大值
精度 2%（1 kHz）
输出阻抗 50Ω ± 1%

标准配件
鳄鱼夹线
DSO2C20系列标配鳄鱼夹线*1；DSO2D20系列标配鳄鱼夹线*2

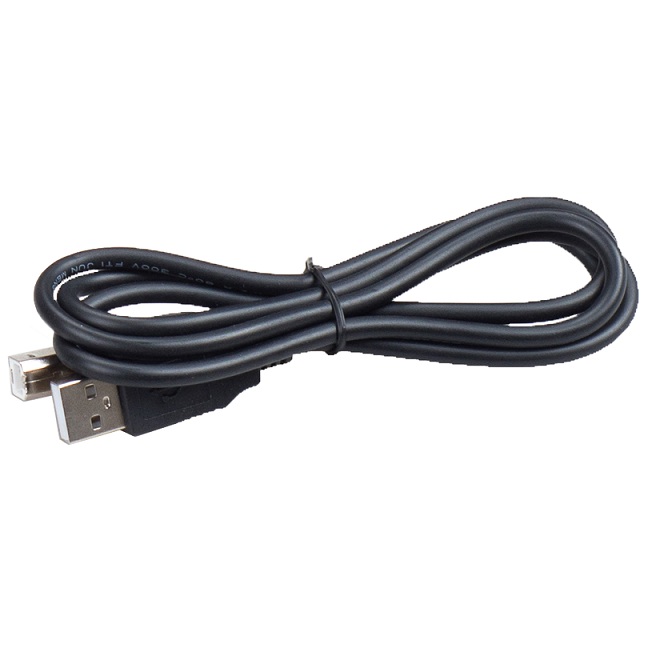

方口USB线
用于仪器与PC通信

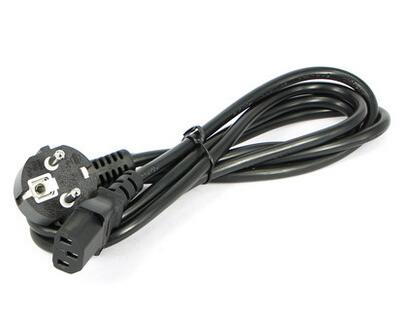

电源线
无源探头
200MHz机器标配PP200B*1；350MHz机器标配PP500B*1；500MHz机器标配PP500B*1
合格证
DSO2D20用户手册
2025-07-28
DSO2D20用户手册
DSO2D20用户手册
DSO2D20数据手册
2025-08-04
DSO2D20数据手册
DSO2D20数据手册
DSO2D20快速指南
2025-07-14
DSO2D20快速指南
DSO2D20快速指南
无源探头
型号 描述 查看手册
HT300B,HT500B 350Mhz,500MHz,10:1/1:1 点击下载
HT100B，HT200B 100MHz,200MHz,10:1/1:1 点击下载
PP-80,PP-150,PP-200 60MHz,100MHz,200MHz,10:1/1:1 点击下载
PP80B, PP150B, PP200B, PP300B 80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 点击下载
PP-90 80MHz,10:1/1:1 点击下载
T3100高压探头 100MHz，100：1，2000VDC+Peak AC 点击下载
交/直流电流钳
型号 描述 查看手册
CC65 直流/交流0 – 20KHz，可测电流范围20 mA to 65 A 点击下载
CC-650 交流 0 – 5KHz，1A - 500A ，直流 1A - 650A 点击下载
CC-800 交流 0 – 5KHz，1A - 500A ，直流 1A - 800A 点击下载
差分探头
型号 描述 查看手册
HT8050 50MHz，1300V peakAC，1/50，1/500 点击下载
HT8100 100MHz，1300V peakAC，1/50，1/500 点击下载
