USBXI-1070B(已停产)

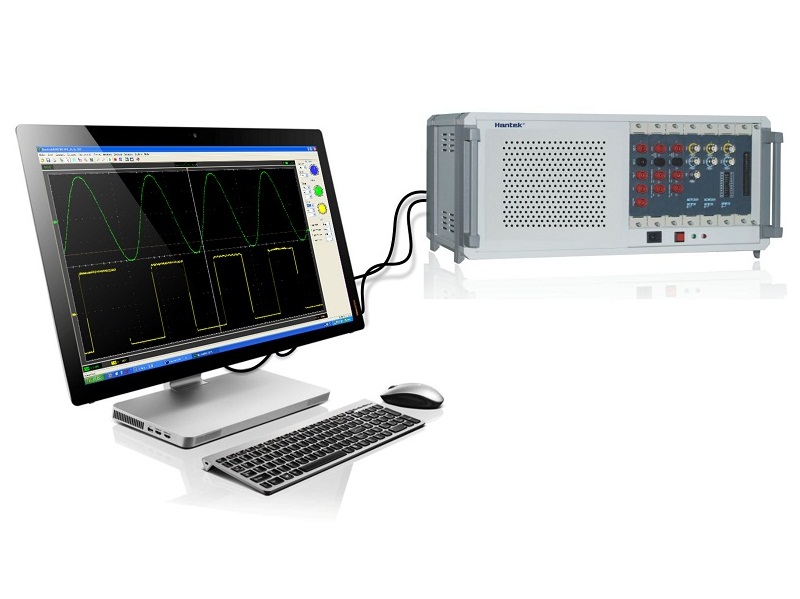

丰富的模块选择,随时升级功能; WIFI/LAN/USB接口,易于组网及远程控制; 各模块间触发同步,易于组成复杂系统; Windows平台,易于二次开发; 示波器 信号发生器 逻辑分析仪 频谱分析仪 场强仪 程控电源 万用表 多通道数据记录仪……

常用模块功能:

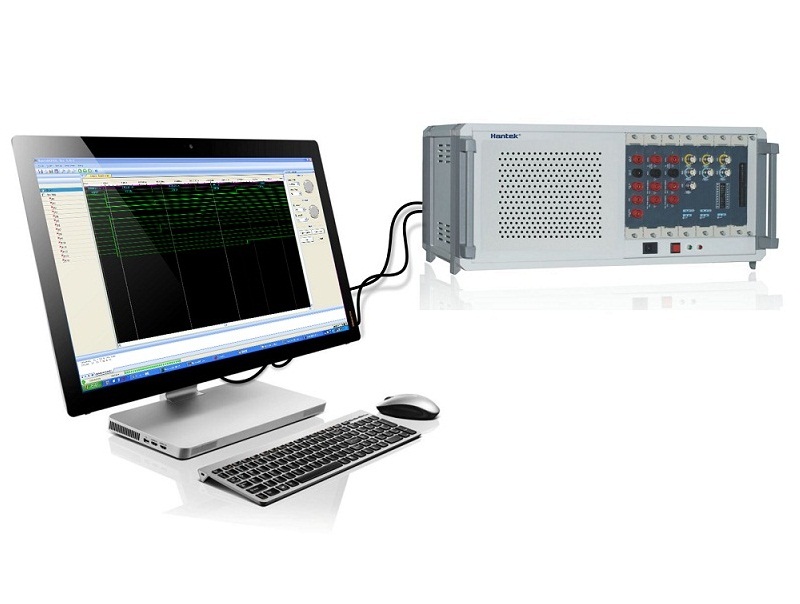

逻辑分析仪功能

32数据通道,深数据缓冲(每通道高达64M的采样率);400MSa/s采样率;2G存储深度;

具有足够多的输入通道,能同时观测很多路数据流信息或控制信息,并以某种方式捕捉窄脉冲干扰;

具有延迟能力,能够捕捉所需观察点前后的波形,具有多种捕捉数字信息的功能;

具有存储记忆功能,能看到偶然出错的信息,并可以从记忆下的状态中寻找故障源;

内置250MHz频率计数器;


示波器功能

2通道, 100MHz带宽;250MSa/s实时采样率;

内置多语言操作,易于使用;

20种自动测量功能,通过/失败功能,并且内置FFT


程控电源

电压源特点:

低纹波、低噪音;支持高精度和动态编程输出;

支持USBXI协议;软件快速自动测试编程;

工作数据自动存储功能;

电压源技术规格:

   额定电压输出:

   第一路:DC  -5V300mA Max;第二路:DC  +5V  2000mA  Max;

   第三、四路:DC  0~9V电压可变输出,2000mA Max;

   设定电压值分辨率:DC 10mA;设定电压值精度:0.1%

回读电压值分辨率;DC 10mV;回读电压值精度:0.1%

纹波:2.5mVp-p


任意信号发生器

25MHz任意波形输出(正弦波高达75MHz;200MSa/s采样率;

12位垂直分辨率;12位数字输出通道;50MHz频率计;

可脱离电脑使用,通电即可模拟传感器和实际环境信号,再现其波形;


数据记录仪

高性价比;

可测量:直流电压电流,交流电压电流,电容,电阻,短路测量,二极管测试,任意传感器;


主要功能模块参数:


逻辑分析仪具体参数

通道数量

32

输入阻抗

200K(C=10p)

输入电压范围

-6V~60V

电压阈值范围

-6V~6V

最大采样速度

400MHz

最大输入信号带宽

150MHz

最小时间分辨率

2ns

采样深度

64M Sample

存储深度

2G bits

兼容输入

TTL, LVTTL, CMOS, LVCOMS, ECL, PECL, EIA

静电保护区

15KV

主机接口

USB Port

工作电压

4.5V~5.5V

能源消耗

Max. 3.5W

温度范围

操作时:-10~60;

存储时: -40~60

操作系统

WinXP/2000/Win7

体积和重量

207(D) x 37(H) x 123Wmm, 390g




示波器具体参数

模拟带宽

100MHz

通道数

2通道

实时取样率

250MSa/s

等效采样率

--

存储深度

10K-1M/CH

上升时间

≤3.5ns

时基精度

±50ppm

时基范围

4ns/div-1h/div (1-2-4方式步进)

视频帮助

--

存储卡

--

输入阻抗

1MΩ 25pF

输入灵敏度范围

10mV/div5V/div

垂直分辨率

8Bit

垂直位移范围

10mV ~ 5V/div @ x1 probe; 100mV ~ 50V/div @ x10 probe;
1V ~ 500V/div @ x100 probe; 10V ~ 5KV/div @ x1000 probe

直流增益精度

±3%

带宽限制

20MHz

触发类型

边沿,交替,

触发源

CH1, CH2, EXT, EXT/10

波形计算

+,-,x,÷,FFT,反向

光标测量

十字,跟踪,垂直,水平

自动测量

最大值、最小值、峰峰值、顶端值、底端值、中间值、有效值、幅值、平均值、周期平均值、预冲、过冲、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽

万用表最大分辨率

--

万用表功能

--

万用表最大输入电压

--

万用表最大输入电流

--

万用表最大输入电阻

--

屏幕

--

尺寸

长:(200mm 宽:(100mm)高:(35mm

重量

0.3KG

标配探头

标配2PP150无源探头



信号发生器具体参数

输出频率

直流:1Hz~25MHz(正弦波高达75MHz)

分辨率

0.1%Freq

波形幅度

±3.5Vmax

输出阻抗

50 Ω

输出电流

50mA Ipeak=50mA

通道数

1通道

DAC时钟

2K~200MHz 可调

波形长度

4KSa

垂直分辨率

12

波形稳定度

<30ppm

带宽

25M

谐波失真

 -50dBc(1KHz),  -40dBc(10KHz)

低通滤波

no

频率范围

DC~50MHz

输入信号幅度

400mVpp~18Vpp

耦合方式

DC

测频精度

±Time Base Error ±1 Count

输入阻抗

> 100KΩ

位数

12位数字输出和6位数字输入

电平

LVCMOS

温度

0~70

湿度

<95%

尺寸

200mm*150mm*25mm

重量

0.5Kg

配件

1BNC线,1条双头USB线

数据记录仪详细参数

功能

量程

精确度

分辨率

直流电压

60.00mV

      ±1%±1 digit

10uV

600.00mV

100uV

6.00V

1mV

60.00V

10mV

60.00V

100mV

800V

1V

交流电压

60.00mV

      ±1%±3 digit

10uV

600.00mV

100uV

6.00V

1mV

60.00V

10mV

600.0V

100mV

直流电流

60.00mA

      ±1.5%±1 digit

10uA

600.00mA

      ±1%±1 digit

100uA

6.000A

      ±1.5%±3 digit

1mA

10.00A

10mA

交流电流

60.00mA

      ±1.5%±1 digit

10uA

600.00mA

      ±1%±1 digit

100uA

6.000A

      ±1.5%±3 digit

1mA

10.00A

10mA

电阻测量

600

      ±1%±3 digit

0.1Ω

6.000 K

      ±1%±1 digit

1Ω

60.00 K

10Ω

600.0 K

100Ω

6.000 M

1KΩ

60.00 M

      ±1.5%±3 digit

10KΩ

电容测量

40.00nF

      ±1%±1 digit

10pF

400.00nF

100pF

4.000uF

1nF

40.00uF

10pF

400.0uF

100pF

Attention: The smallest capacitance value that can be measured in 5nF

二极管测量

0V~2.0V

程控电源具体参数:

1.     电压源特点:

1)      低纹波、低噪声;

2)      支持高精度和动态编程输出;

3)      软件快速自动测试编程;

4)      工作数据自动存储功能

5)      软件校正、标准仪器板卡设计;

6)      支持USB2.0通信;

7)      支持UXI协议;

8)      DC +12~18V范围的输入电源;

9)      可任意搭配其它仪器;

2.     电压源技术规格:

1)      额定电压输出:

A)第一路:DC -5V,300mA Max;

B)第二路:DC +5V,2000mA Max;

C)第三路:DC 0~9V电压可变输出,2000mA Max;

D)第四路:DC 0~9V电压可变输出,2000mA Max;


2)      设定电压值分辨率:DC 10mV;

3)      回读电压值分辨率;DC 10mV;

4)      设定电压值精度:0.1%;

5)      回读电压值精度:0.1%;

6)      纹波:2.5mVp-p;

3.     工作软件:

1)      与台式示波器类似的界面,易于使用;

2)      兼具桌面型和系统型的特性;

3)      多功能电压输出编辑方式;

4)      全自动可编程电压输出模式;

5)      批量数据存储功能;

6)      支持Windows NT, Window 2000, Windows XP, VISTA, Windows 7操作系统 ;

7)      提供二次开发库;

4.     机械特性:

1)      操作环境温度;0~40℃;

2)      操作环境湿度:0~90% RH;

3)      储存环境温度:-20℃~70℃;

4)      散热方式:自然风冷;
