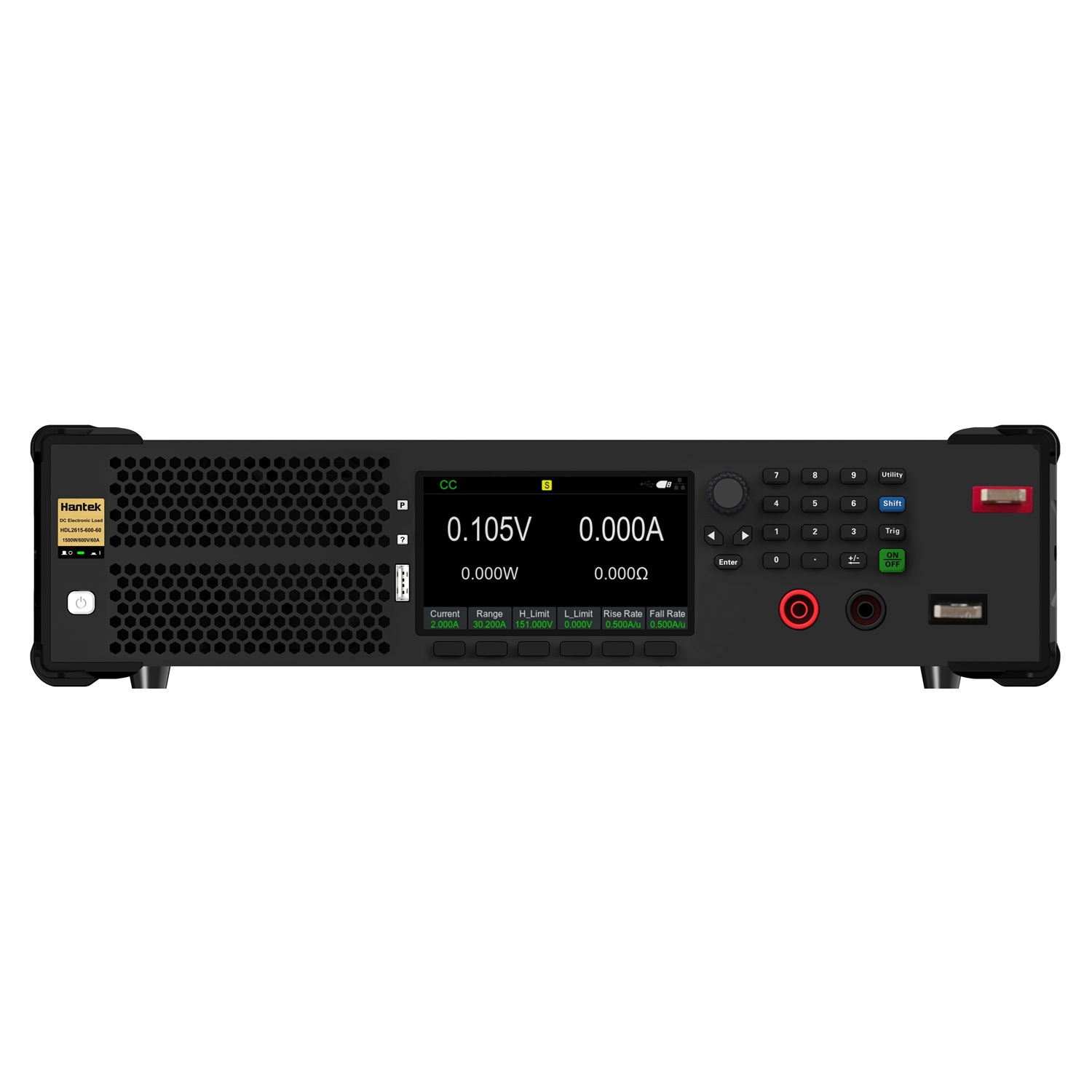

HDL2600系列大功率直流电子负载
HDL2600系列大功率直流电子负载，采用4.3寸高清液晶显示屏，中英文操作界面可选；全系列具有150V、500V、600V三种电压范围，单机功率1.5kW~6kW；内置定电流、定电压、定电阻、定功率，短路模拟，具有动态模式、OCP、OPP功能测试，自动测试及电池测试功能；可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；内置USB、LAN、RS232和模拟量接口，并具有多种保护功能，可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。
  • 500kHz高速电压、电流采样率；
  • 内置定电流、定电压、定电阻、定功率，短路模拟，过流保护测试，序列化测试等多项功能；
  • 全系列具有150V、500V、600V三种电压范围，单机功率1.5kW~6kW；
  • 可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；
  • 加载电流上升时间及卸载电流下降时间可调，有效减小瞬间冲击；
  • 仪器内置五十组设置文件，可保存和调用设置参数；
  • 4.3寸LCD彩色显示屏，为用户提供清晰、直观的视觉体验
  • 内置USB、LAN、RS232和模拟量接口，支持SCPI协议，方便数据交互和远程控制；
  • 可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。
型号 电压 电流 功率 分辨率 精度 标配接口 尺寸
HDL2615-600-60 600V 60A  1.5kW  1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 4U
HDL2615-150-240 150V 240A 1.5kW 1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 4U
HDL2630-600-120 600V 120A  3kW 1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 4U
HDL2630-150-480 150V 480A  3kW 1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 4U
HDL2645-600-180 600V 180A 4.5kW 1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 4U
HDL2645-150-720 150V 720A 4.5kW 1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 4U

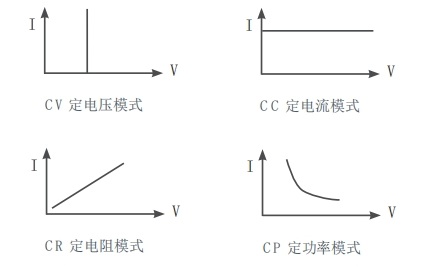

基本模式
内置定电压、定电流、定电阻、定功率四种基本模式，可以满足广泛的测试需求。

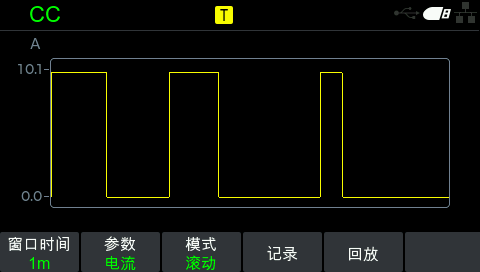

波形显示与记录
可实时显示并记录各种模式下电流、电压、电阻、功率值变化过程，并生成动态曲线存储。

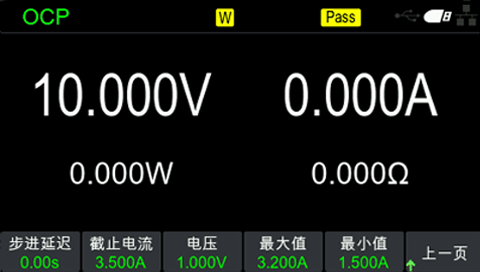

OCP/OPP测试
仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格，节省使用者用于设计验证和生成系统的验证时间。

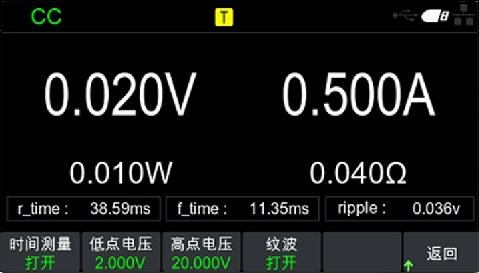

电压纹波测量
可精准评估电源动态响应与稳定性，快速定位瞬态异常及纹波超标问题，提升电源设计调试效率与可靠性。
型号 HDL2615-600-60 HDL2615-150-240 HDL2630-600-120 HDL2630-150-480 HDL2645-600-180 HDL2645-150-720
工作范围 电压 0-600V 0-150V 0-600V 0-150V 0-600V 0-150V
电流 0-60A 0-240A 0-120A 0-480A 0-180A 0-720A
功率 1.5kW 3kW 4.5kW
最低工作电压 14V@60A 1.8V@240A 14V@120A 1.8V@480A 14V@180A 1.8V@720A
恒电流模式 量程 6/60A 24/240A 12/120A 48/480A 18/180A 72/720A
分辨力 0.1/1mA 1/10mA 0.1/1mA 1/10mA 0.1/1mA 1/10mA
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒电压模式 量程 60/600V 15/150V 60/600V 16/150V 80/600V 16/150V
分辨力 1/10mV 0.1/1mV 1/10mV 0.1/1mV 1/10mV 0.1/1mV
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒电阻模式 量程 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ
分辨力 16bit 16bit 16bit 16bit 16bit 16bit
准确度 0.1%+0.1%F.S.
恒功率模式 量程 1.5kW 3kW 4.5kW
分辨力 0.1W
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
电流变化率 设置范围 0.5mA/us-6A/us(60A) 2mA/us-12A/us(240A) 1mA/us-12A/us(120A) 4mA/us-24A/us(480A) 2mA/us-12A/us(180A) 10mA/us-24A/us(720A)

型号 HDL2615-600-60 HDL2615-150-240 HDL2630-600-120 HDL2630-150-480 HDL2645-600-180 HDL2645-150-720
工作范围 电压 0-600V 0-150V 0-600V 0-150V 0-600V 0-150V
电流 0-60A 0-240A 0-120A 0-480A 0-180A 0-720A
功率 1.5kW 3kW 4.5kW
最低工作电压 14V@60A 1.8V@240A 14V@120A 1.8V@480A 14V@180A 1.8V@720A
恒电流模式 量程 6/60A 24/240A 12/120A 48/480A 18/180A 72/720A
分辨力 0.1/1mA 1/10mA 0.1/1mA 1/10mA 0.1/1mA 1/10mA
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒电压模式 量程 60/600V 15/150V 60/600V 16/150V 80/600V 16/150V
分辨力 1/10mV 0.1/1mV 1/10mV 0.1/1mV 1/10mV 0.1/1mV
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒电阻模式 量程 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ
分辨力 16bit 16bit 16bit 16bit 16bit 16bit
准确度 0.1%+0.1%F.S.
恒功率模式 量程 1.5kW 3kW 4.5kW
分辨力 0.1W
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
电流变化率 设置范围 0.5mA/us-6A/us(60A) 2mA/us-12A/us(240A) 1mA/us-12A/us(120A) 4mA/us-24A/us(480A) 2mA/us-12A/us(180A) 10mA/us-24A/us(720A)
标准配件
电源线
仪器标配一根用户所在国标准的电源线，也可单独购买。
装箱单
包含：校准证书，装箱单，保修卡及合格证
