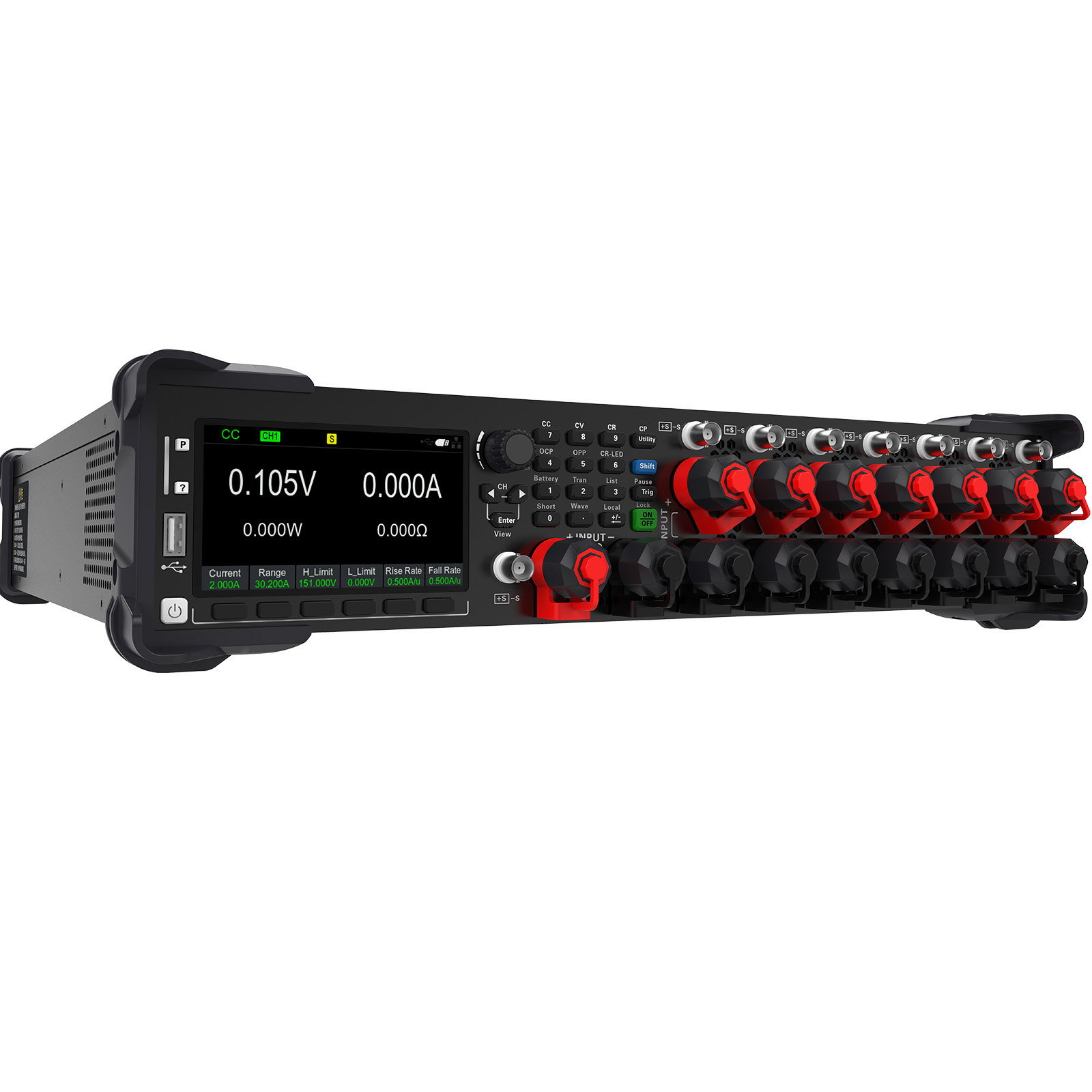

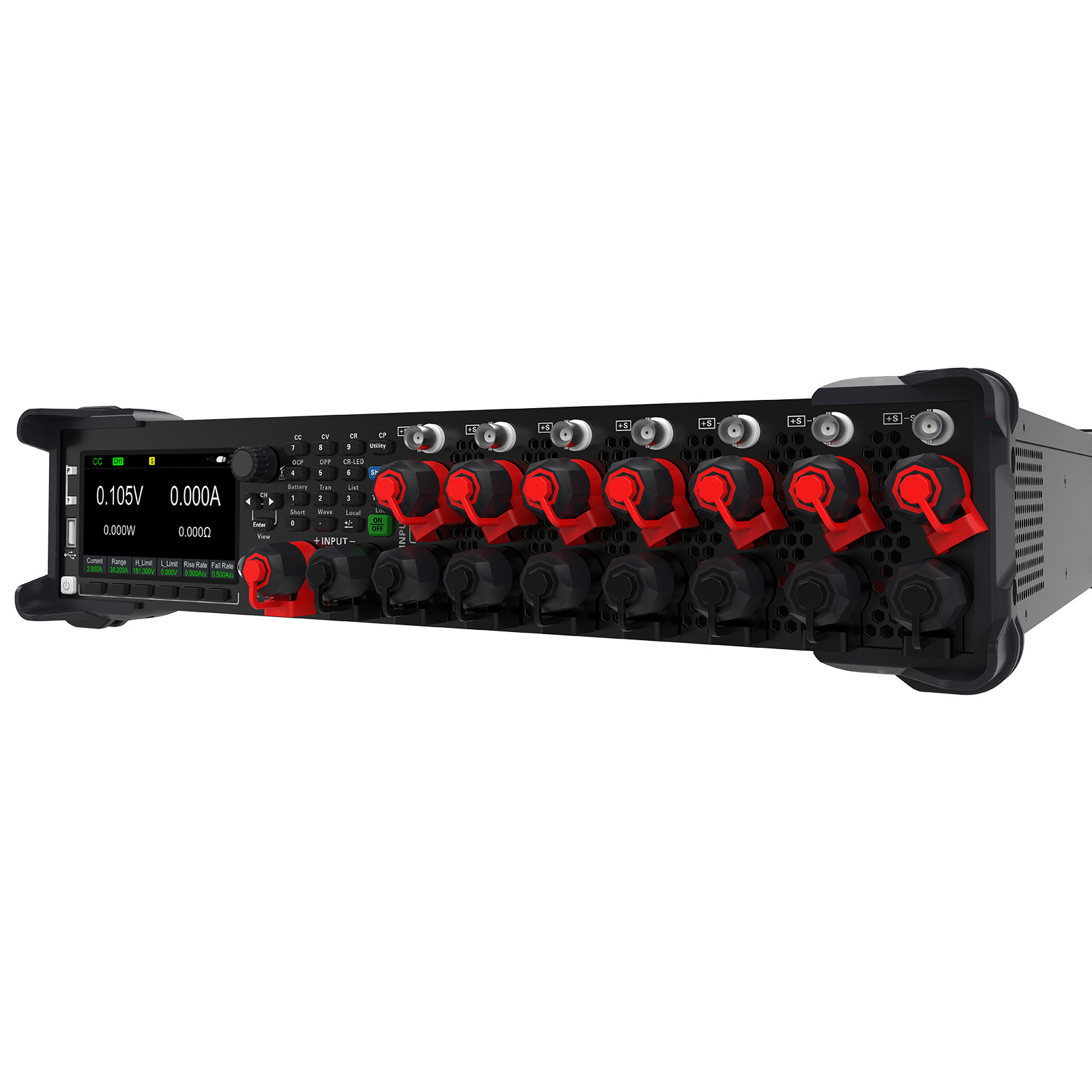

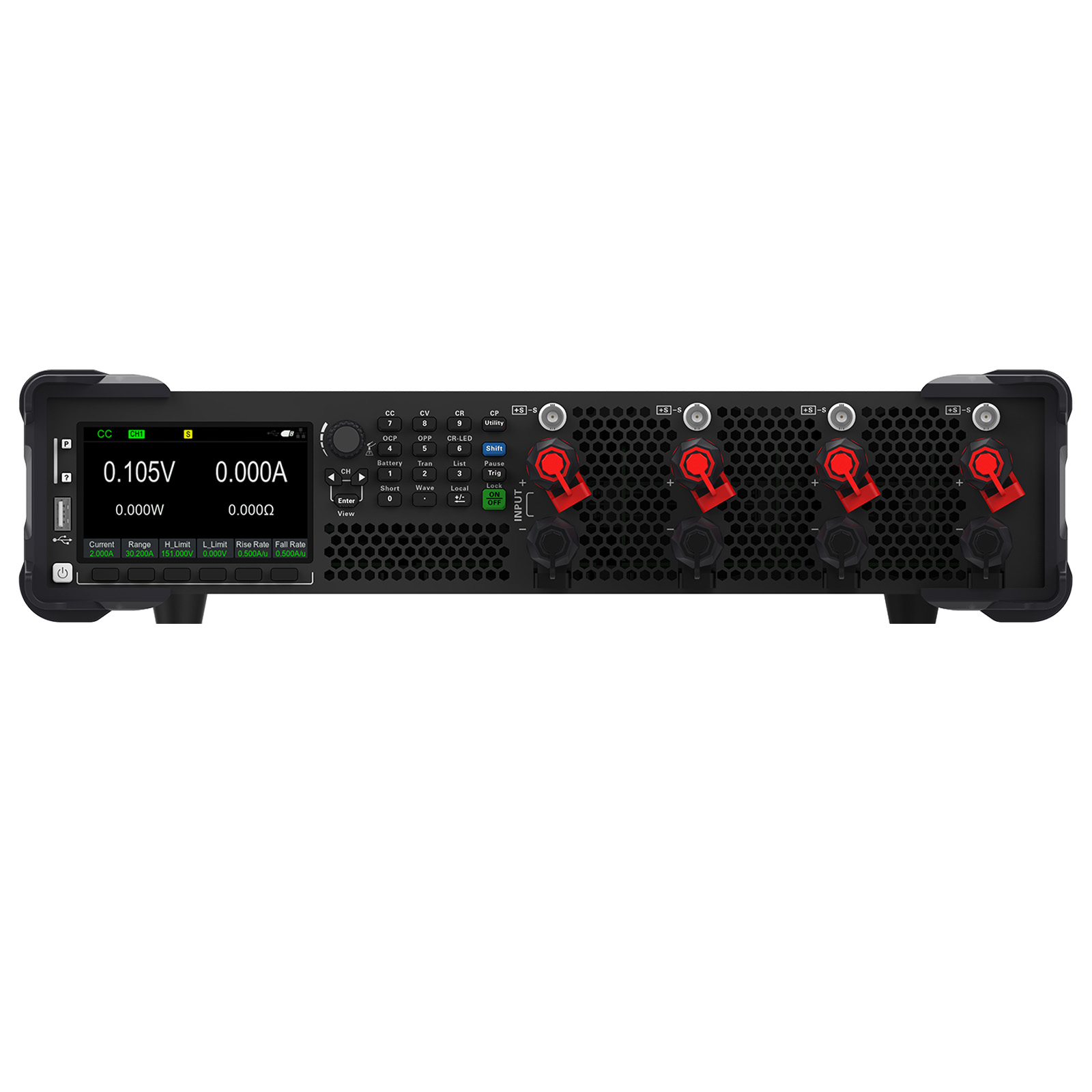

HDL3000系列多通道直流电子负载
HDL3000系列直流电子负载提供八通道和四通道选择，采用2U标准机箱设计，支持序列测试、OCP测试、纹波测量、短路测试等多种功能；支持可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；是一款高精度、高集成度、高性价比、全功能可编程直流电子负载产品。HDL3000系列，全系标配USB、RS232、LAN接口，支持标准SCPI指令；可广泛应用于：小功率电源、DC-DC、手机充电器、电池、UPS等小功率电源产品研发、生产、老化与品检，电池PACK、BMS均衡放电、电动工具生产测试、LED电源板生产检测等相关领域。
  • 单机4通道和8通道可选，通道间隔离；
  • 功率范围：190W*8CH/380W*4CH；
  • 电流范围：0~8A/0~16A/0~30A/0~60A；
  • 电压范围：0~150V/0~500V/0~600V；
  • 定电流、定电压、定功率、定电阻四种基本操作模式；
  • 可编程电流上升/下降率；
  • 高达50KHz动态带载模式（DYNA）,及电压峰谷Vp+、Vp-电流峰谷Ip+、Ip-量测；
  • 支持OCP测试功能；
  • 电压纹波测量功能；
  • OCP/OVP/OPP/OTP多重保护；

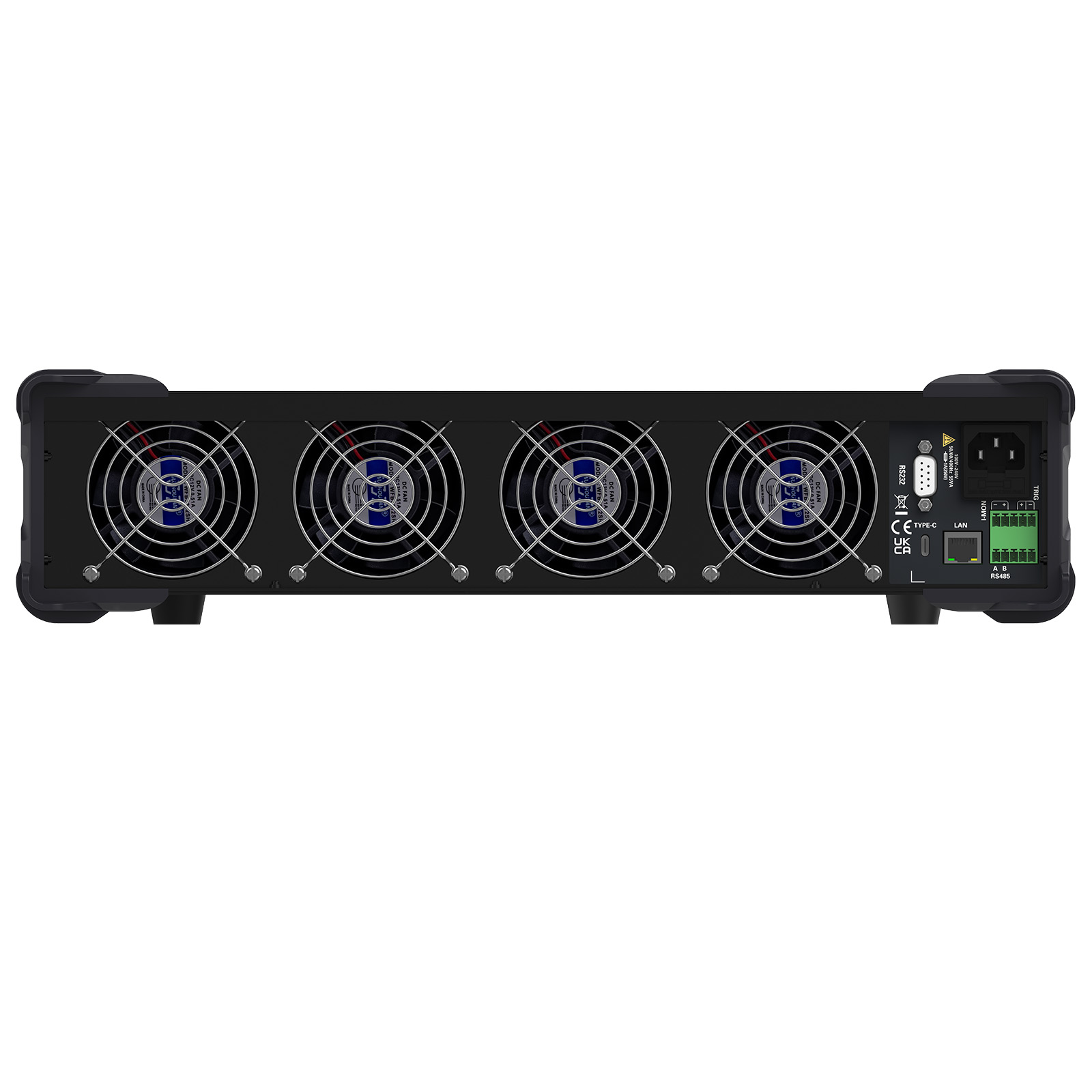

  • 全系标配USB、RS232、LAN接口，支持标准SCPI指令；
  • 可以在绝大部分系统集成测试中可代替中小功率单体电子负载为用户节省成本。
型号 通道数 电压 电流 功率 分辨率 精度 标配接口 尺寸
HDL3019-150-30-8CH 8 150V 30A 190W*8CH 0.1mv/0.1mA 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. USB,RS232,LAN 2U
HDL3019-600-08-8CH 8 500V 8A 190W*8CH 1mv/0.1mA 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. USB,RS232,LAN 2U
HDL3038-150-60-4CH 4 150V 60A 380W*4CH 0.1mv/0.1mA 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. USB,RS232,LAN 2U
HDL3038-600-16-4CH 4 600V 16A 380W*4CH 1mv/0.1mA 电压0.02%+0.05%F.S./电流0.05%+0.1%F.S. USB,RS232,LAN 2U

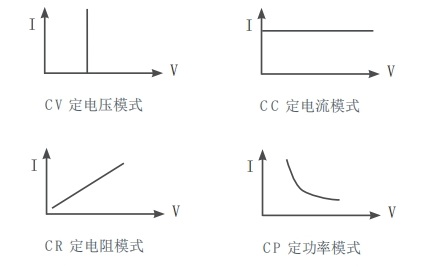

基本模式
内置定电压、定电流、定电阻、定功率四种基本模式，可以满足广泛的测试需求。

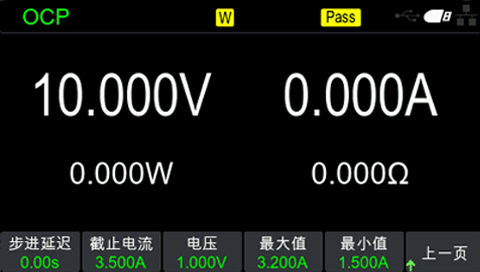

OCP/OPP测试
仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格，节省使用者用于设计验证和生成系统的验证时间。

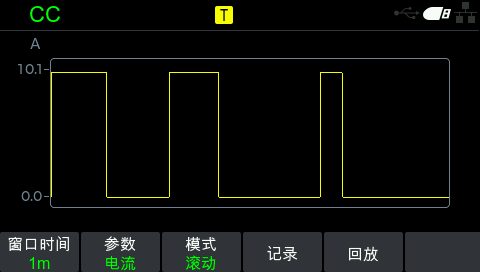

波形显示与记录
可实时显示并记录各种模式下电流、电压、电阻、功率值变化过程，并生成动态曲线存储。

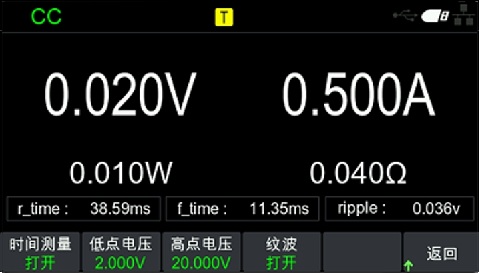

电压纹波测量
可精准评估电源动态响应与稳定性，快速定位瞬态异常及纹波超标问题，提升电源设计调试效率与可靠性。
型号 HDL3019-150-30-8CH HDL3019-600-08-8CH HDL3038-150-60-4CH HDL3038-600-16-4CH
工作范围 通道数 8CH 8CH 4CH 4CH
输入电压 0~150V 0~500V 0~150V 0~600V
输入电流 0~30A 0~8A 0~60A 0~16A
输入功率 190W*8CH 190W*8CH 380W*4CH 380W*4CH
最小操作电压 4.5V@30A 4.5V@8A 1.4V@60A 4.5V@15A
恒电压模式 档位 15V/150V 50V/500V 15V/150V 60V/600V
分辨率 0.1/1mV 1/10mV 0.1/1mV 1/10mV
精度 0.02%+0.05%F.S.
恒电流模式 档位 3/30A 0.8/8A 6/60A 1.6/16A
分辨率 0.1/1mA 0.1/1mA 0.1/1mA 0.1/1mA
精度 0.05%+0.1%F.S.
恒功率模式 量程 190W 190W 380W 380W
分辨力 16bits
准确度 0.1%+0.1%F.S.
恒电阻模式 档位 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ
分辨率 16bit
精度 (Vin/Rset)*0.2%+0.2% IF.S.
测量范围      
电压回读值 档位 15V/150V 50V/500V 15V/150V 60V/600V
分辨率 0.1/1mV 1/10mV 0.1/1mV 1/10mV
精度 ±(0.025%+0.025%FS)
电流回读值 档位 3/30A 0.8/8A 6/60A 1.6/16A
分辨率 0.1/1mA 0.1/1mA 0.1/1mA 0.1/1mA
精度 0.05%+0.1%F.S.
功率回读值 档位 190W 190W 380W 380W
分辨率 10mW 10mW 10mW 10mW
精度 0.1%+0.1%F.S.
短路 电流（CC） ≒1.6/1.6A?
电压（CV） 0V
电阻（CR） ≒1.4Ω
输入端子阻抗 500KΩ
接口 USB,RS232,LAN
尺寸 208.5mm*84.5mm*325mm
型号 HDL3019-150-30-8CH HDL3019-600-08-8CH HDL3038-150-60-4CH HDL3038-600-16-4CH
工作范围 通道数 8CH 8CH 4CH 4CH
输入电压 0~150V 0~500V 0~150V 0~600V
输入电流 0~30A 0~8A 0~60A 0~16A
输入功率 190W*8CH 190W*8CH 380W*4CH 380W*4CH
最小操作电压 4.5V@30A 4.5V@8A 1.4V@60A 4.5V@15A
恒电压模式 档位 15V/150V 50V/500V 15V/150V 60V/600V
分辨率 0.1/1mV 1/10mV 0.1/1mV 1/10mV
精度 0.02%+0.05%F.S.
恒电流模式 档位 3/30A 0.8/8A 6/60A 1.6/16A
分辨率 0.1/1mA 0.1/1mA 0.1/1mA 0.1/1mA
精度 0.05%+0.1%F.S.
恒功率模式 量程 190W 190W 380W 380W
分辨力 16bits
准确度 0.1%+0.1%F.S.
恒电阻模式 档位 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ
分辨率 16bit
精度 (Vin/Rset)*0.2%+0.2% IF.S.
测量范围      
电压回读值 档位 15V/150V 50V/500V 15V/150V 60V/600V
分辨率 0.1/1mV 1/10mV 0.1/1mV 1/10mV
精度 ±(0.025%+0.025%FS)
电流回读值 档位 3/30A 0.8/8A 6/60A 1.6/16A
分辨率 0.1/1mA 0.1/1mA 0.1/1mA 0.1/1mA
精度 0.05%+0.1%F.S.
功率回读值 档位 190W 190W 380W 380W
分辨率 10mW 10mW 10mW 10mW
精度 0.1%+0.1%F.S.
短路 电流（CC） ≒1.6/1.6A?
电压（CV） 0V
电阻（CR） ≒1.4Ω
输入端子阻抗 500KΩ
接口 USB,RS232,LAN
尺寸 208.5mm*84.5mm*325mm
标准配件
电源线
仪器标配一根用户所在国标准的电源线，也可单独购买。
装箱单
包含：校准证书，装箱单，保修卡及合格证
