HDL2700系列大功率直流电子负载
HDL2700系列大功率直流电子负载，采用4.3寸高清液晶显示屏，中英文操作界面可选；单机功率6kW~62kW；内置定电流、定电压、定电阻、定功率，短路模拟，具有动态模式、OCP、OPP功能测试，自动测试及电池测试功能；可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；内置USB、LAN、RS232和模拟量接口，并具有多种保护功能，可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。
  • 500kHz高速电压、电流采样率；
  • 内置定电流、定电压、定电阻、定功率，短路模拟，过流保护测试，序列化测试等多项功能；
  • 具有500V电压，0-2480A电流，单机功率6kW~62kW；
  • 可编程电流上升率、高速动态带载及可编程序列功能，可以满足大部分的研发需要；
  • 加载电流上升时间及卸载电流下降时间可调，有效减小瞬间冲击；
  • 仪器内置五十组设置文件，可保存和调用设置参数；
  • 4.3寸LCD彩色显示屏，为用户提供清晰、直观的视觉体验

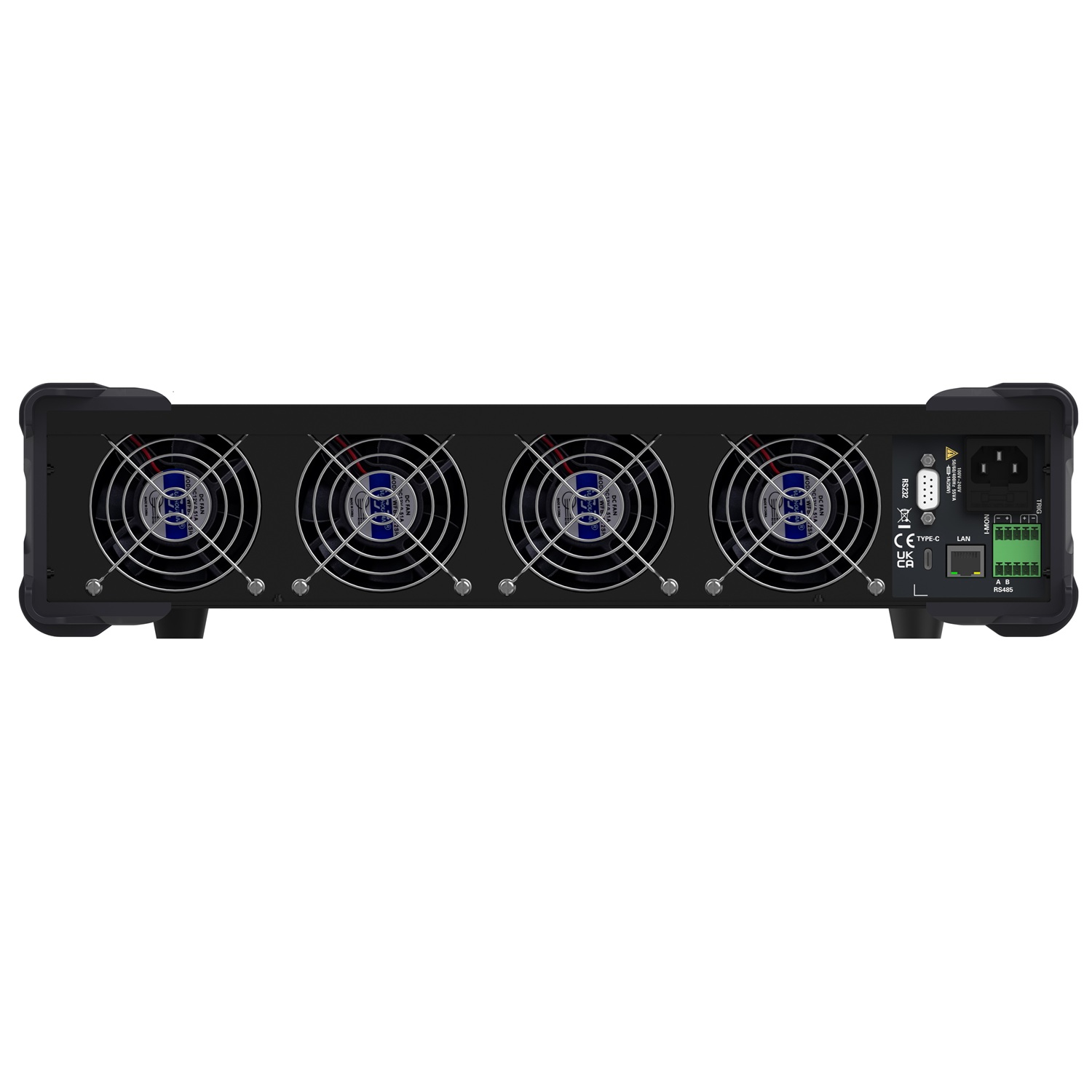

  • 内置USB、LAN、RS232和模拟量接口，支持SCPI协议，方便数据交互和远程控制；
  • 可应用于新能源汽车OBC、动力电池、充电桩、功率电子、伺服/服务器电源、高压UPS、光伏、电网储能、工业电机等多领域。
型号 电压 电流 功率 分辨率 精度 标配接口 尺寸
HDL2706-500-240 500V 240A 6kW 1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 4U
HDL2710-500-400 500V 400A 10kW 1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 7U
HDL2716-500-640 500V 640A 16kW 1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 10U
HDL2722-500-880 500V 880A 22kW 1mV/1mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 13U
HDL2732-500-1280 500V 1280A 32kW 1mV/10mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 21U
HDL2746-500-1840 500V 1840A 46kW 1mV/10mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 27U
HDL2762-500-2480 500V 2480A 62kW 1mV/10mA ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS) USB,RS232,LAN 35U

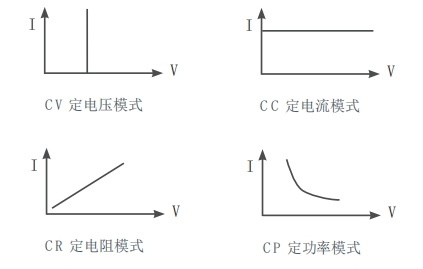

基本模式
内置定电压、定电流、定电阻、定功率四种基本模式，可以满足广泛的测试需求。

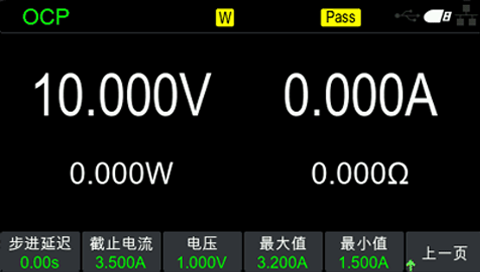

OCP/OPP测试
仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格，节省使用者用于设计验证和生成系统的验证时间。

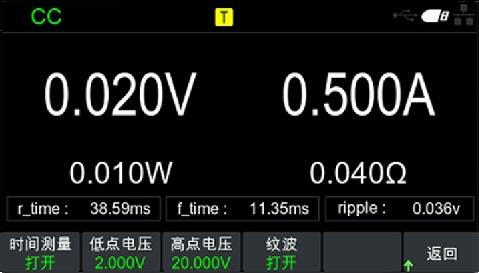

电压纹波测量
可精准评估电源动态响应与稳定性，快速定位瞬态异常及纹波超标问题，提升电源设计调试效率与可靠性。
型号 HDL2706-500-240 HDL2710-500-400 HDL2716-500-640 HDL2722-500-880 HDL2732-500-1280 HDL2746-500-1840 HDL2762-500-2480
工作范围 电压 0-500V 0-500V 0-500V 0-500V 0-500V 0-500V 0-500V
电流 0-240A 0-400A 0-640A 0-880A 0-1280A 0-1840A 0-2480A
功率 6kW 10kW 16kW 22kW 32kW 46kW 62kW
最低工作电压 12V@240A 12V@400A 12V@640A 12V@880A 12V@1280A 12V@1840A 12V@24800A
恒电流模式 量程 24/240A 40/400A 64/640A 88/880A 128/1280A 184/1840A 248/2480A
分辨力 1/10mA 1/10mA 1/10mA 1/10mA 1/10mA 1/10mA 1/10mA
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒电压模式 量程 100/500V 100/500V 100/500V 100/500V 100/500V 100/500V 100/500V
分辨力 1/10mV 1/10mV 1/10mV 1/10mV 1/10mV 1/10mV 1/10mV
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒电阻模式 量程 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ
分辨力 16bit 16bit 16bit 16bit 16bit 16bit 16bit
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒功率模式 量程 6kW 10kW 16kW 22kW 32kW 46kW 62kW
分辨力 16bit
准确度 0.1%+0.1%F.S.
电流变化率 设置范围 2mA/us-12A/us(240A) 4mA/us-24A/us(480A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A)
型号 HDL2706-500-240 HDL2710-500-400 HDL2716-500-640 HDL2722-500-880 HDL2732-500-1280 HDL2746-500-1840 HDL2762-500-2480
工作范围 电压 0-500V 0-500V 0-500V 0-500V 0-500V 0-500V 0-500V
电流 0-240A 0-400A 0-640A 0-880A 0-1280A 0-1840A 0-2480A
功率 6kW 10kW 16kW 22kW 32kW 46kW 62kW
最低工作电压 12V@240A 12V@400A 12V@640A 12V@880A 12V@1280A 12V@1840A 12V@24800A
恒电流模式 量程 24/240A 40/400A 64/640A 88/880A 128/1280A 184/1840A 248/2480A
分辨力 1/10mA 1/10mA 1/10mA 1/10mA 1/10mA 1/10mA 1/10mA
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒电压模式 量程 100/500V 100/500V 100/500V 100/500V 100/500V 100/500V 100/500V
分辨力 1/10mV 1/10mV 1/10mV 1/10mV 1/10mV 1/10mV 1/10mV
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒电阻模式 量程 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ 0.03Ω~7.5kΩ
分辨力 16bit 16bit 16bit 16bit 16bit 16bit 16bit
准确度 ±(0.05%+0.05%FS)/ ±(0.05%+0.1%FS)
恒功率模式 量程 6kW 10kW 16kW 22kW 32kW 46kW 62kW
分辨力 16bit
准确度 0.1%+0.1%F.S.
电流变化率 设置范围 2mA/us-12A/us(240A) 4mA/us-24A/us(480A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A) 10mA/us-24A/us(720A)
标准配件
电源线
仪器标配一根用户所在国标准的电源线，也可单独购买。
装箱单
包含：校准证书，装箱单，保修卡及合格证
