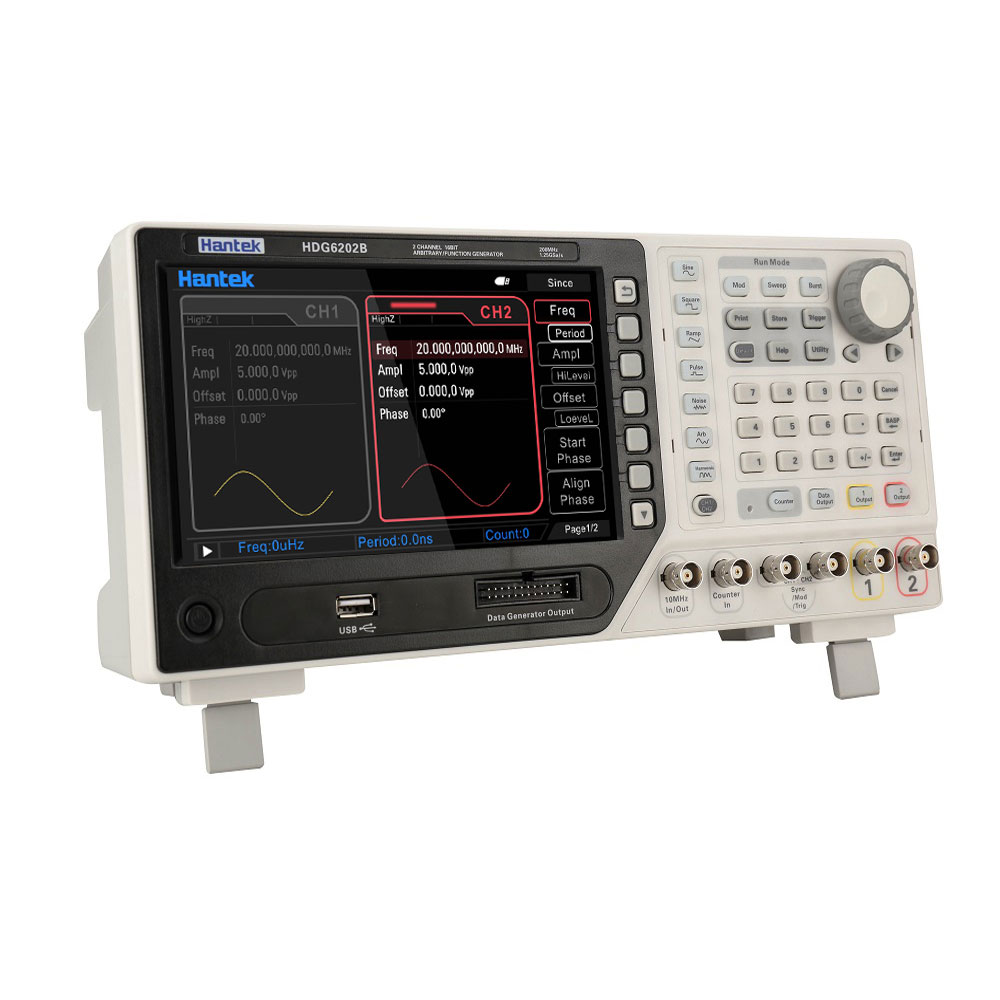

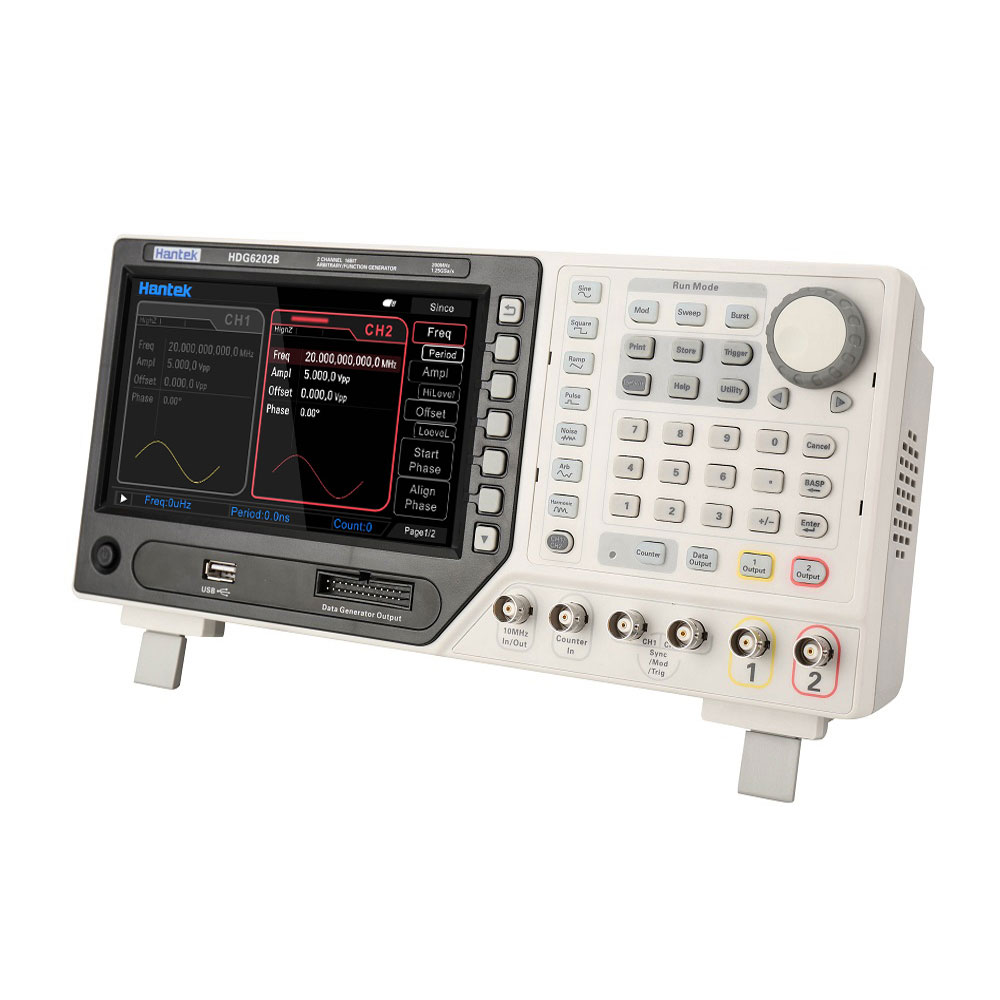

特点概述：
HDG6000B系列集任意波形发生器、脉冲发生器、16位字发生器、7位数频率计、函数信号发生器多功能于一身；可生成稳定、精确、低失真的输出信号；内置150余种任意波形，方便模拟各种信号；大屏幕人性化的界面设计和键盘布局，操作简单易于使用；丰富的标准配置接口，可轻松实现仪器远程控制。
*
输出频率范围：1uHz ~ 200MHz/160MHz/110MHz/80MHz
* 高达1.25GSa/s采样率，16bits垂直分辨率保证输出波形的精度
* 标配等性能双信号输出通道
* 高达64M的存储深度，保证了创建更好的波形细节；
* 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x640)，用户界面清晰直观；
* 丰富的调制功能,支持 AM, FM,
PM, 2ASK, 2FSK, 2PSK 和PWM等；
* 1uHz的频率分辨率；2mv最小输出幅度；
* 内置7位数高分辨率200MHz频率计；可选更高性能频率计；
* 标准通讯界面：HDG6000B : USB
Host，USB
Device，HDG6000C系列配LAN口；
* 内置150余种任意波形，包括指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等
频率高达200MHz信号输出
16位字发生器功能
高达7位数的频率计功能
猝发功能
标配丰富的扫频功能
模拟数字调制类型： AM、FM、PM、2FSK等
内置高达150多组任意波形
最小频率1uHZ，最小幅度2mv

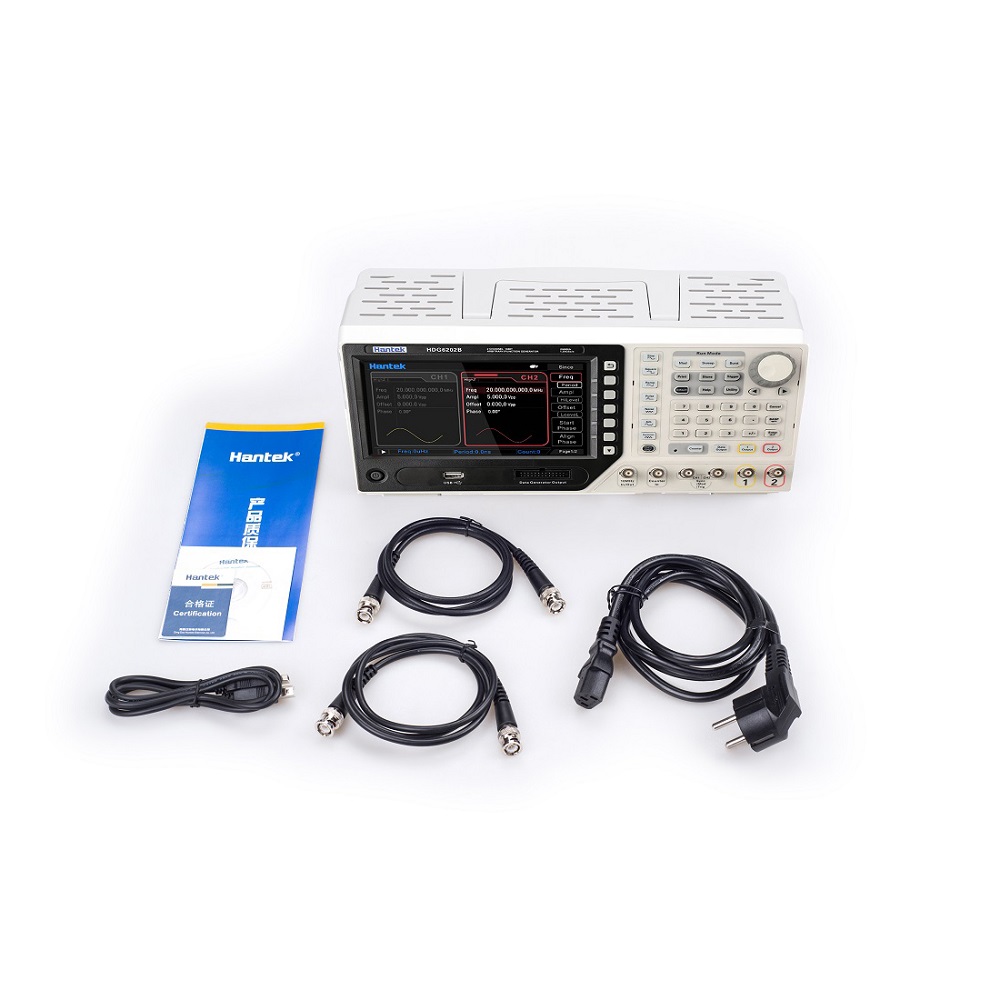

配件图
技术参数
型号
HDG6202B
HDG6162B
HDG6112B
HDG6082B
主要特性
通道
2
2
2
2
波形长度
64M
频率范围
200MHz
160MHz
110MHz
80MHz
采样率
1.25GSa/s
电压分辨率
16Bit
数字输出模式
16通道输出
波形
标准波形
正弦波、方波、三角波、脉冲、噪声、谐波
任意波
指数上升、指数下降、心电信号、高斯、半正矢、洛仑兹、双音多频、DC电压等共计150余种
频率特性
正弦波
1uHz~200MHz
1uHz~160MHz
1uHz~110MHz
1uHz~80MHz
方波
1uHz~60MHz
1uHz~50MHz
1uHz~40MHz
1uHz~35MHz
脉冲波
1uHz~50MHz
1uHz~40MHz
1uHz~25MHz
1uHz~20MHz
三角波
1uHz~5MHz
1uHz~4MHz
1uHz~3MHz
1uHz~2MHz
白噪声
120MHz
120MHz
110MHz
80MHz
谐波
1uHz~100MHz
1uHz~80MHz
1uHz~55MHz
1uHz~40MHz
任意波
1uHz~50MHz
1uHz~40MHz
1uHz~25MHz
1uHz~15MHz
分辨率
1uHz
精度
±2ppm,
18~28℃
正弦频谱纯度
谐波失真
Typical（0dBm）
DC-1MHz: <-60dBc;
1MHz-10MHz: <-55dBc;
10MHz-100MHz: <-50dBc；
100MHz-160MHz: <-40dBc
总谐波失真
<0.1%
(10Hz-20kHz, 0dBm)
寄生信号（非谐波）
Typical(0dBm)
≤10MHz：<-65dBc;
>10MHz：<-65dBc+6dB/倍频程
相位噪声
Typical(0dBm,10KHz
offset)
10MHz:≤-115dBc/Hz
方波特性
上升/下降时间
典型值（1Vpp）
典型值（1Vpp）
典型值（1Vpp）
<8ns
<10ns
<12ns
过冲
典型值(100KHz, 1Vpp)
<3%
占空比
≤10MHz:
20.0%~80.0%;
10MHz~40MHz: 40.0%~60.0%;
>40MHz: 50.0%（固定）
不对称性
周期的1% +5ns
抖动
Typical（1MHz,1Vpp, 50Ω）
≤5MHz: 2ppm+500ps;
> 5MHz: 500ps
三角波特性
线性
≤峰值输出的1%(1KHz,
1Vpp)
对称性
0%~100%
脉冲波特性
周期
25ns~1Ms
25ns~1Ms
40ns~1Ms
50ns~1Ms
脉冲
≥10ns
≥10ns
≥12ns
≥15ns
上升/下降时间
≥5ns
≥6ns
≥8ns
≥10ns
过冲
<3%(1Vpp)
抖动
Typical（1MHz, 1Vpp, 50Ω）
≤5MHz 2ppm+500ps
> 5MHz 500ps
任意波特性
波形长度
64M
垂直分辨率
16
Bit
采样率
1.25GSa/s
上升/下降时间
Typical(1Vpp):<6ns
抖动
Typical（1MHz, 1Vpp, 50Ω）
≤5MHz 2ppm+500ps;
> 5MHz 500ps
谐波输出特性
谐波次数
≤16次
谐波类型
偶次谐波、奇次谐波、顺序谐波
谐波幅度
各次谐波幅度均可设置
谐波相位
各次谐波相位均可设置
幅度特性（50Ω端接）
范围
≤20MHz:
1mVpp ~ 10Vpp;
≤80MHz: 1mVpp ~ 5Vpp;
≤110MHz:1mVpp ~ 2.5Vpp;
≤160MHz:1mVpp ~ 1Vpp;
≤200MHz:1mVpp ~ 0.5Vpp;
精度
1KHz正弦波，0V偏移（±设置值的1%±2mVpp)
幅度平坦度（相对于1kHz正弦波，500mVpp，50Ω）
≤1MHz: ±0.1dB;
≤1MHz: ±0.1dB;
≤1MHz: ±0.1dB;
≤1MHz: ±0.1dB;
≤60MHz: ±0.2dB;
≤60MHz: ±0.2dB;
≤60MHz: ±0.2dB;
≤60MHz: ±0.2dB
≤100MHz:
±0.4dB
≤100MHz: ±0.4dB
≤100MHz: ±0.4dB
≤160MHz:
±0.8dB
≤160MHz: ±0.8dB
≤200MHz:
±1.2dB
单位
Vpp、mVpp、Vrms
分辨率
1mV
阻抗
50Ω
偏移特性（50Ω端接）
范围
|Voltset|
< Vmax – Vpp/2
精度
±(1%
of setting + 5mV + 0.5% of amplitude）
±（设置值的1% + 5mV + 振幅的0.5%）
调制特性
调制类型
AM,
FM,PM,2ASK,2FSK,2PSK,BPSK,PWM
AM
载波
正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
调制源
内部，外部，其他通道
调制波
正弦波，方波，三角波，白噪声，任意波
调制频率
2mHz~50KHz
调制深度
0%~120%
FM
载波
正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
调制源
内部，外部，其他通道
调制波
正弦波，方波，三角波，白噪声，任意波
调制频率
2mHz~50KHz
PM
载波
正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
调制源
内部，外部，其他通道
调制波
正弦波，方波，三角波，白噪声，任意波
调制频率
2mHz~50KHz
相位偏差
0°至360°
2ASK
载波
正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
调制源
内部，外部
调制波
50%占空比的方波
调制频率
2mHz~1MHz
2FSK
载波
正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
调制源
内部，外部
调制波
50%占空比的方波
调制频率
2mHz~1MHz
2PSK
载波
正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
调制源
内部，外部
调制波
50%占空比的方波
调制频率
2mHz~1MHz
BPSK
载波
正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
调制源
内部
调制波
01码
调制频率
2mHz~1MHz
PWM
载波
方波
调制源
内部，外部，其他通道
调制波
正弦波，方波，锯齿波，噪声，任意波
调制频率
2mHz~50KHz
宽度偏差
0% to
100% of Pulse Width
脉冲宽度的0%至100%
外部调制输入
最大输入范围
75mVRMS至±2.5Vac+dc
输入带宽
10MHz
输入阻抗
1KΩ
扫频特性
载波
正弦波，方波，三角波，脉冲波，谐波，任意波（DC除外）
类型
线性
方向
上
扫描/
1ms至50Ks
保持/返回时间
1ms至50Ks
触发源
内部、外部、手动
标记
同步信号的下降沿(可编程)
脉冲串特性
载波
正弦波，方波，三角波，脉冲波，噪声，任意波（DC除外）
载波频率
2mHz至100MHz
2mHz至100MHz
2mHz至80MHz
脉冲计数
1 到 2000 000 000
起始/停止相位
0°至360°
内部周期
2μs至500s
门控源
外部触发
触发源
内部、外部、手动
频率计
测量功能
频率、周期、正/负脉冲宽度、占空比
频率分辨率
7位/秒
频率范围
1uHz~200MHz
输入电平
TTL电平
闸门时间
10ms~16s
电压范围和灵敏度（非调制信号）
DC耦合
直流偏移范围
±1.5VDC
1μHz至100MHz
50mVRMS至±2.5Vac+dc
100MHz至200MHz
100mVRMS至±2.5Vac+dc
脉冲宽度和占空比测量
频率与幅度范围
1μHz至25MHz
50mVRMS至±2.5Vac+dc
脉冲宽度
最小脉宽
≥100ns
脉宽分辨率
8ns
占空比
测量范围（显示）
0%至100%
输入特性
输入信号范围
破坏电压
±5Vac+dc
输入阻抗=500Ω
输入触发
触发电平范围
-2.5V至+2.5V
触发灵敏度范围
0%(140mV迟滞电压）至100%（2mV迟滞电压）
触发特性
触发输入
电平
TTL-兼容
斜率
上升或下降（可选）
脉冲宽度
>50ns
参考时钟
外部参考输入
锁定范围
10MHz±50Hz
电平
2.5Vpp至5Vpp
锁定时间
<2s
输入阻抗
5kΩ，交流耦合
内部参考输出
频率
10MHz
± 50Hz
电平
3.3Vpp
输出阻抗（典型值）
50Ω，交流耦合
同步输出
电平
TTL-兼容
阻抗
50Ω，标称值
通用特性
接口
HDG6000B：USB Host，USB Device，可选配RS232接口
显示
7英寸64K色TFT液晶屏，800*640分辨率
电压
100-240V,
45Hz - 440Hz
功率
<50W
保险丝
环境
温度范围
操作：10℃至40℃ 非操作：-20℃至60℃
冷却方法
风扇强制冷却
湿度范围
小于35℃：≤90%相对湿度35℃至40℃：≤60%相对湿度
海拔高度
操作：3000米以下非操作：15000米以下
机械规格
尺寸（宽×高×深）
318 x
110 x 150mm(长 x 宽 x 高)
重量
3KG
