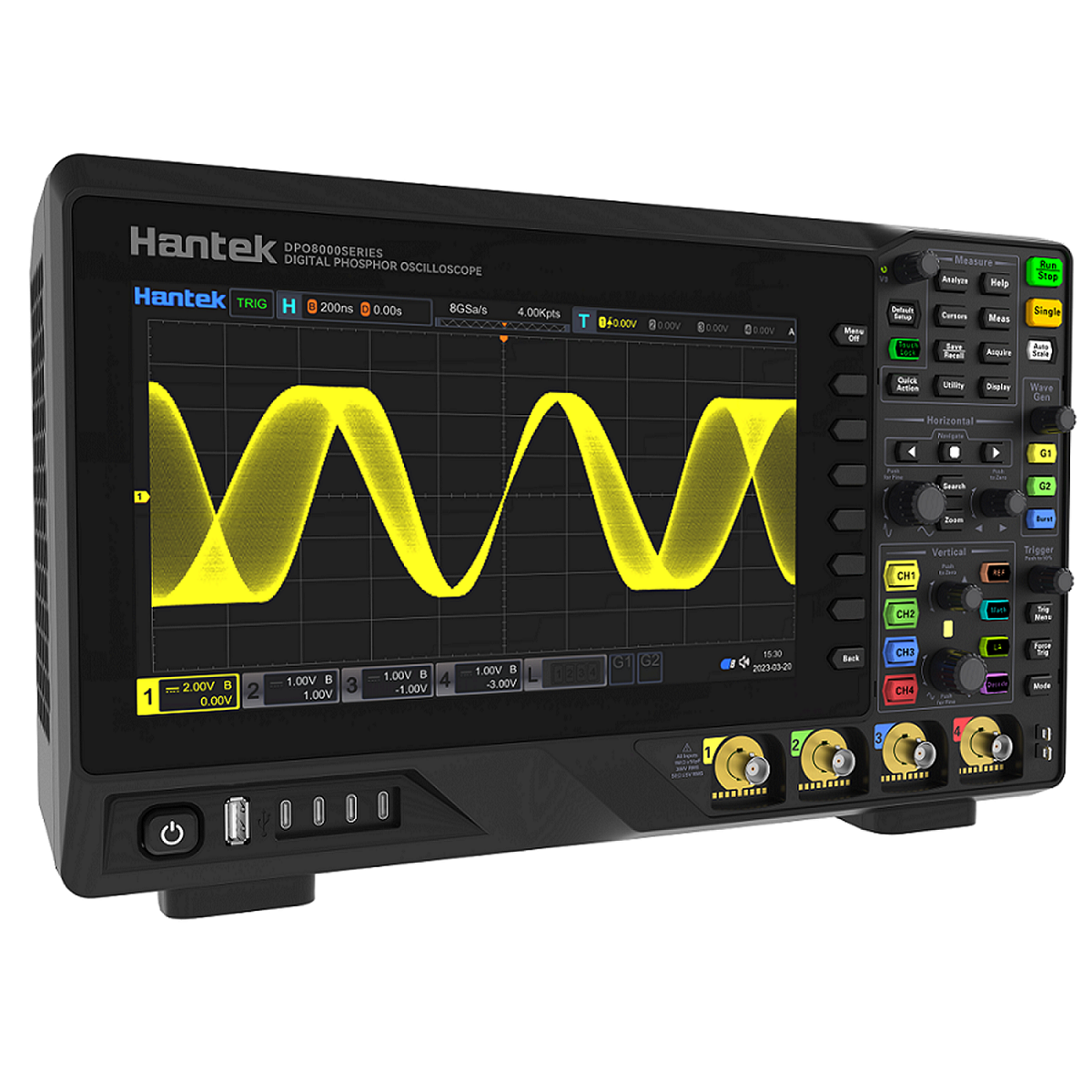

| 型号 | 模拟通道 | 模拟带宽 | 实时采样率 | 存储深度 | 波形捕获率 | 数字通道 | 内置信号源 |
| DPO8104E | 4CH | 1GHz | 8GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 200MHz, 2CH |
| DPO8084E | 4CH | 800MHz | 8GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 200MHz, 2CH |
| DPO8054E | 4CH | 500MHz | 8GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 200MHz, 2CH |
| DPO8354E | 4CH | 350MHz | 8GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 200MHz, 2CH |
| 型号 | 模拟通道 | 模拟带宽 | 实时采样率 | 存储深度 | 波形捕获率 | 数字通道 | 内置信号源 |
| DPO8104C | 4CH | 1GHz | 8GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO8084C | 4CH | 800MHz | 8GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO8054C | 4CH | 500MHz | 8GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO8354C | 4CH | 350MHz | 8GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
|
型号 |
DPO8104E |
DPO8084E |
DPO8054E |
DPO8034E |
|
通道 |
4通道示波器+2通道信号源+16通道逻辑分析仪 |
|||
|
带宽 |
1GHz |
800MHz |
500MHz |
350MHz |
|
实时采样率 |
8GSa/s单通道，8GSa/s半通道，4GSa/s全部通道 |
|||
|
存储深度 |
2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道） |
|||
|
波形捕获率 |
600,000 wfms/s[25ns 点显示单通道 自动存储深度] |
|||
|
垂直分辨率 |
8 bit |
|||
|
垂直灵敏度 |
1 MΩ： 500uV/div ~ 10 V/div；50 Ω：500uV/div ~ 1 V/div |
|||
|
时基范围 |
200ps/div~1ks/div |
500ps/div~1ks/div |
500ps/div~1ks/div |
1ns/div~1ks/div |
|
时基精度 |
±1 ppm ± 1 ppm/年 |
|||
|
带宽限制 |
20 MHz、100MHz、200MHz、350MHz、650MHz、750MHz；每通道独立可选 |
|||
|
触发类型 |
边沿、脉宽、斜率、视频、超时、欠幅脉冲、逻辑、延迟、建立保持、RS232、LIN、CAN、SPI、I2C |
|||
|

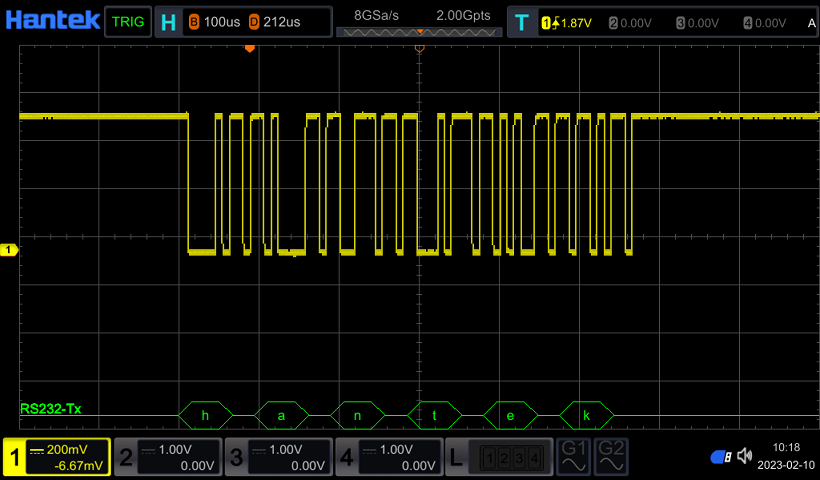

总线和解码 |
RS232、I2C、SPI、LIN、CAN |
|||
|
数学运算 |
A+B、A-B、A*B、A/B、FFT、A&&B、A||B、A^B、!A、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、低通、高通、带阻、带通、AX+B |
|||
|

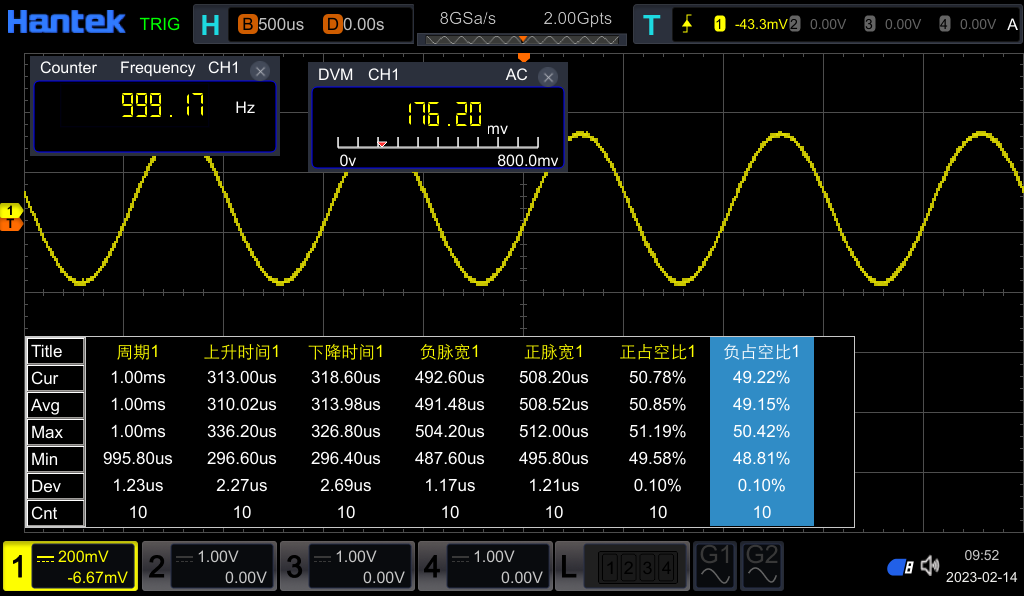

自动测量 |
41种参数测量，支持统计和分析 |
|||
|

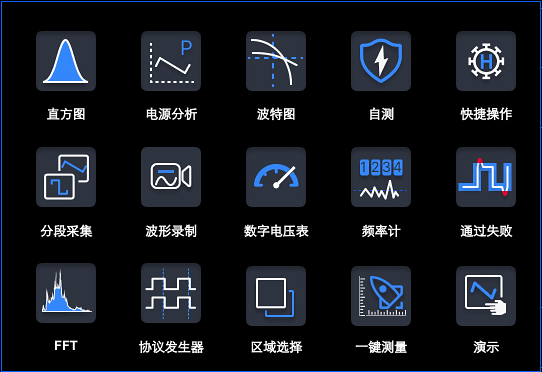

分析功能 |

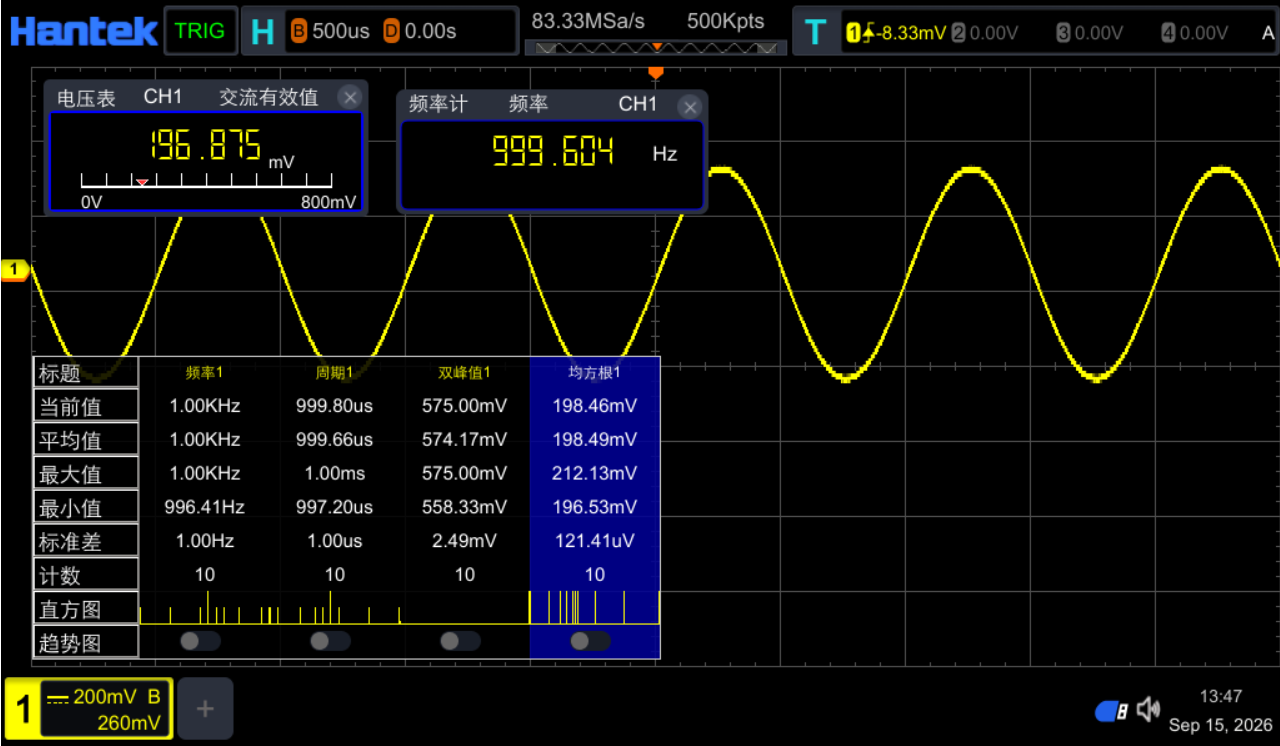

频率计、数字电压表、电源分析、直方图、搜索、导航、历史、波特图 |
|||
|

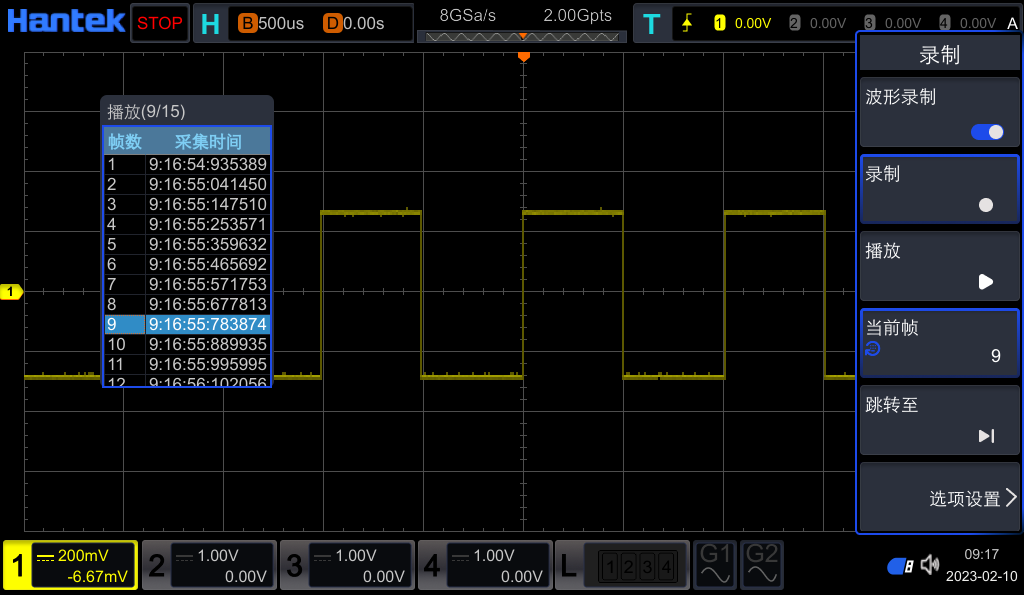

硬件录制和回放 |
超过200万帧（单通道） |
|||
|
输入耦合 |
直流、交流或接地 |
|||
|
输入阻抗和电容 |
1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF |
|||
|

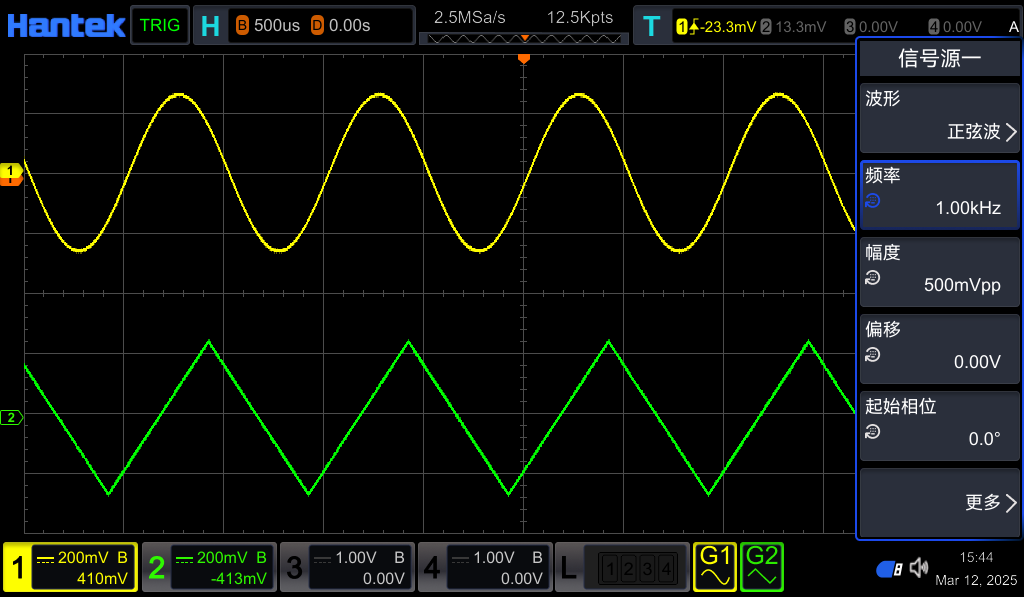

任意波形发生器 |
双通道信号源，垂直分辨率 16 bit，最高输出频率200MHz，1GSa/s采样率，±7V电平输出；正弦波、方波、锯齿波、脉冲、直流、噪声、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢等 13 种标准波形。 |
|||
|

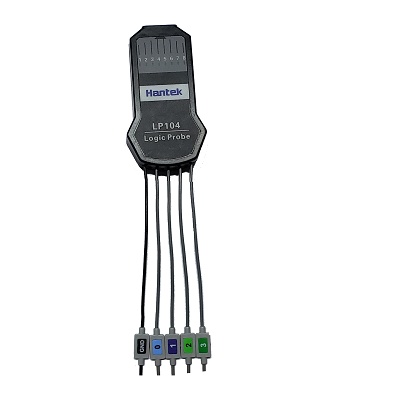

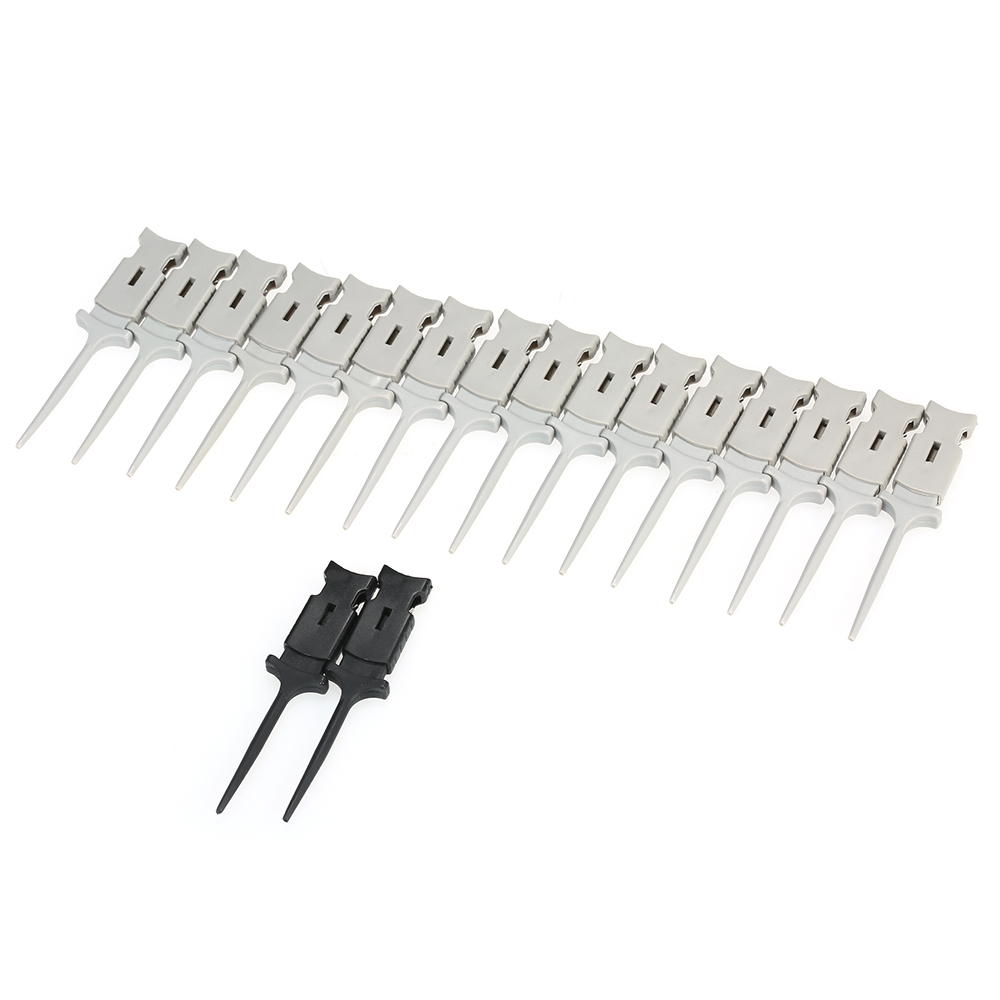

数字通道 |
16路 |
|||
|

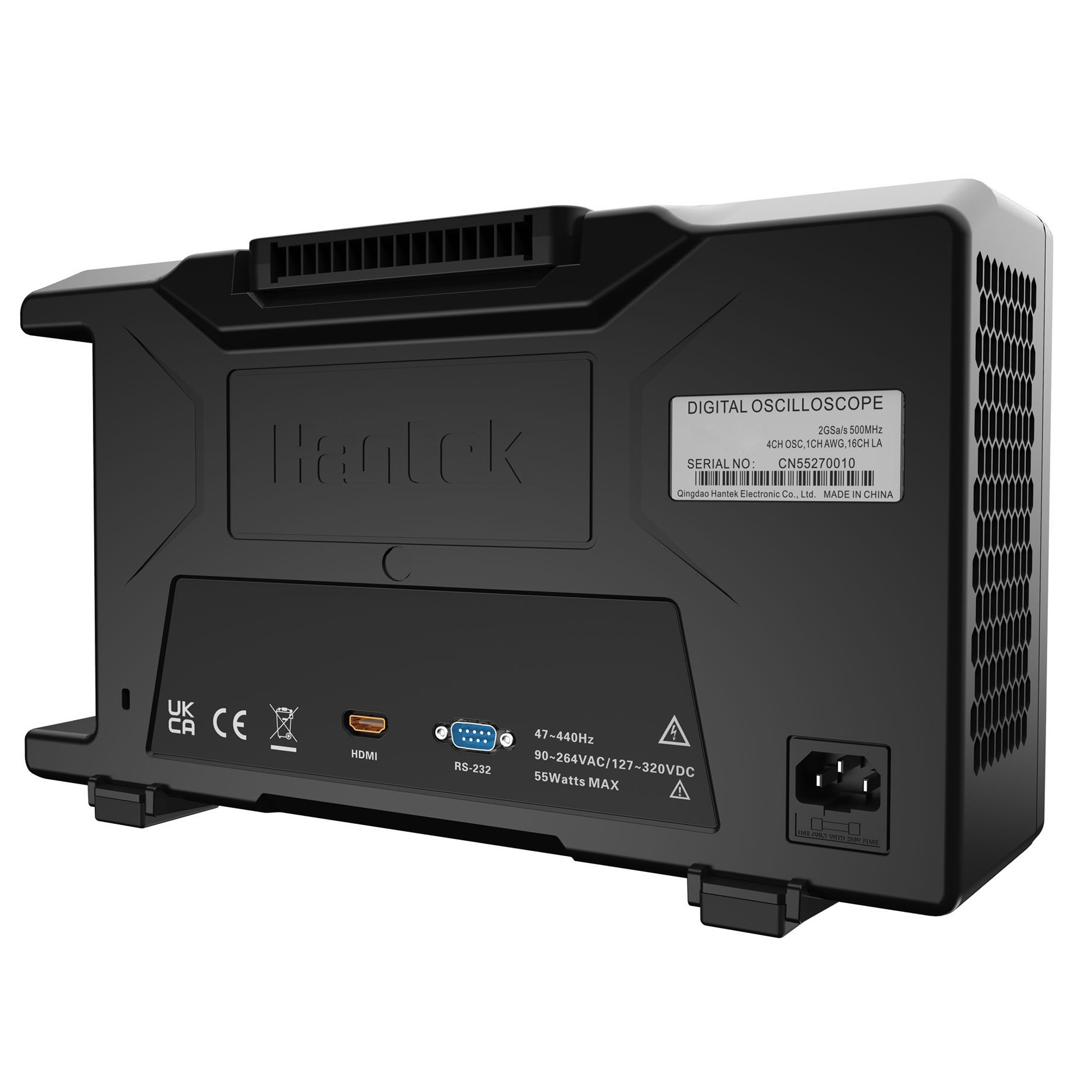

接口 |
USB HOST、USB DEVICE、LAN 选配：HDMI，串口 |
|||
|
屏幕 |
10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉 |
|||
|
型号 |
DPO8104E |
DPO8084E |
DPO8054E |
DPO8034E |
|
通道 |
4通道示波器+2通道信号源+16通道逻辑分析仪 |
|||
|
带宽 |
1GHz |
800MHz |
500MHz |
350MHz |
|
实时采样率 |
8GSa/s单通道，8GSa/s半通道，4GSa/s全部通道 |
|||
|
存储深度 |
2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道） |
|||
|
波形捕获率 |
600,000 wfms/s[25ns 点显示单通道 自动存储深度] |
|||
|
垂直分辨率 |
8 bit |
|||
|
垂直灵敏度 |
1 MΩ： 500uV/div ~ 10 V/div；50 Ω：500uV/div ~ 1 V/div |
|||
|
时基范围 |
200ps/div~1ks/div |
500ps/div~1ks/div |
500ps/div~1ks/div |
1ns/div~1ks/div |
|
时基精度 |
±1 ppm ± 1 ppm/年 |
|||
|
带宽限制 |
20 MHz、100MHz、200MHz、350MHz、650MHz、750MHz；每通道独立可选 |
|||
|
触发类型 |
边沿、脉宽、斜率、视频、超时、欠幅脉冲、逻辑、延迟、建立保持、RS232、LIN、CAN、SPI、I2C |
|||
|
总线和解码 |
RS232、I2C、SPI、LIN、CAN |
|||
|
数学运算 |
A+B、A-B、A*B、A/B、FFT、A&&B、A||B、A^B、!A、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、低通、高通、带阻、带通、AX+B |
|||
|
自动测量 |
41种参数测量，支持统计和分析 |
|||
|
分析功能 |
频率计、数字电压表、电源分析、直方图、搜索、导航、历史、波特图 |
|||
|
硬件录制和回放 |
超过200万帧（单通道） |
|||
|
输入耦合 |
直流、交流或接地 |
|||
|
输入阻抗和电容 |
1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF |
|||
|
任意波形发生器 |
双通道信号源，垂直分辨率 16 bit，最高输出频率200MHz，1GSa/s采样率，±7V电平输出；正弦波、方波、锯齿波、脉冲、直流、噪声、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢等 13 种标准波形。 |
|||
|
数字通道 |
16路 |
|||
|
接口 |
USB HOST、USB DEVICE、LAN 选配：HDMI，串口 |
|||
|
屏幕 |
10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉 |
|||
.png)

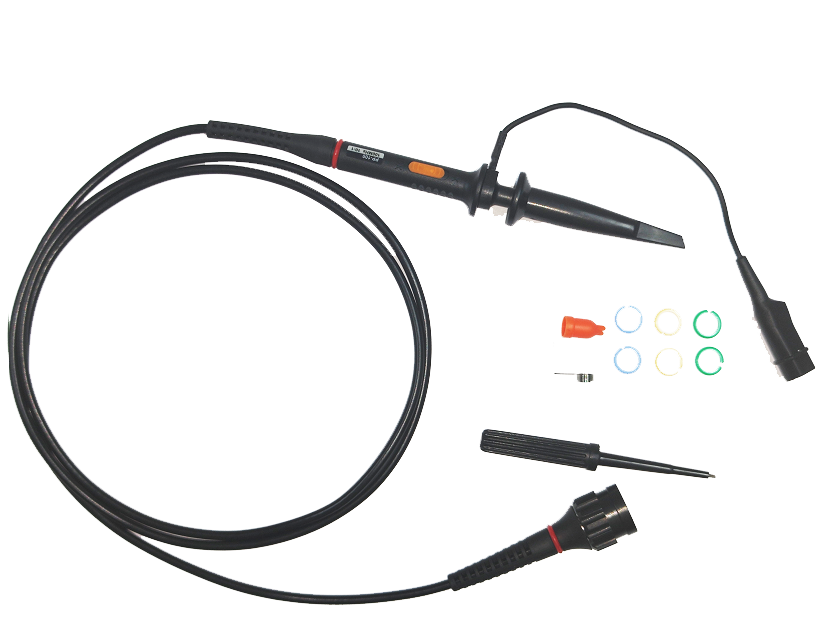

| 型号 | 描述 | 查看手册 |
| HT300B,HT500B | 350Mhz,500MHz,10:1/1:1 | 点击下载 |
| HT100B，HT200B | 100MHz,200MHz,10:1/1:1 | 点击下载 |
| PP-80,PP-150,PP-200 | 60MHz,100MHz,200MHz,10:1/1:1 | 点击下载 |
| PP80B, PP150B, PP200B, PP300B | 80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 | 点击下载 |
| PP-90 | 80MHz,10:1/1:1 | 点击下载 |
| T3100高压探头 | 100MHz，100：1，2000VDC+Peak AC | 点击下载 |
| 型号 | 描述 | 查看手册 |
| CC65 | 直流/交流0 – 20KHz，可测电流范围20 mA to 65 A | 点击下载 |
| CC-650 | 交流 0 – 5KHz，1A - 500A ，直流 1A - 650A | 点击下载 |
| CC-800 | 交流 0 – 5KHz，1A - 500A ，直流 1A - 800A | 点击下载 |
