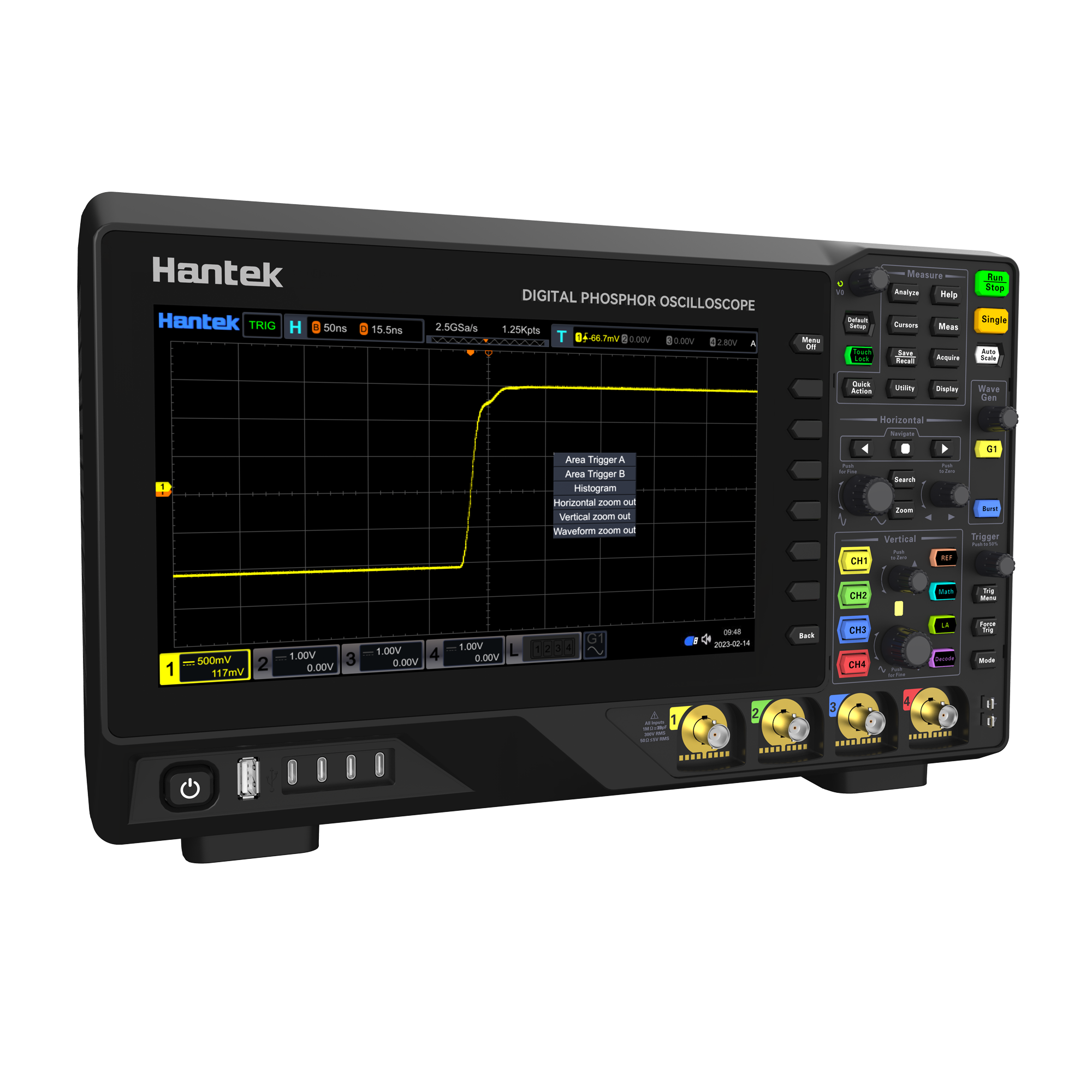

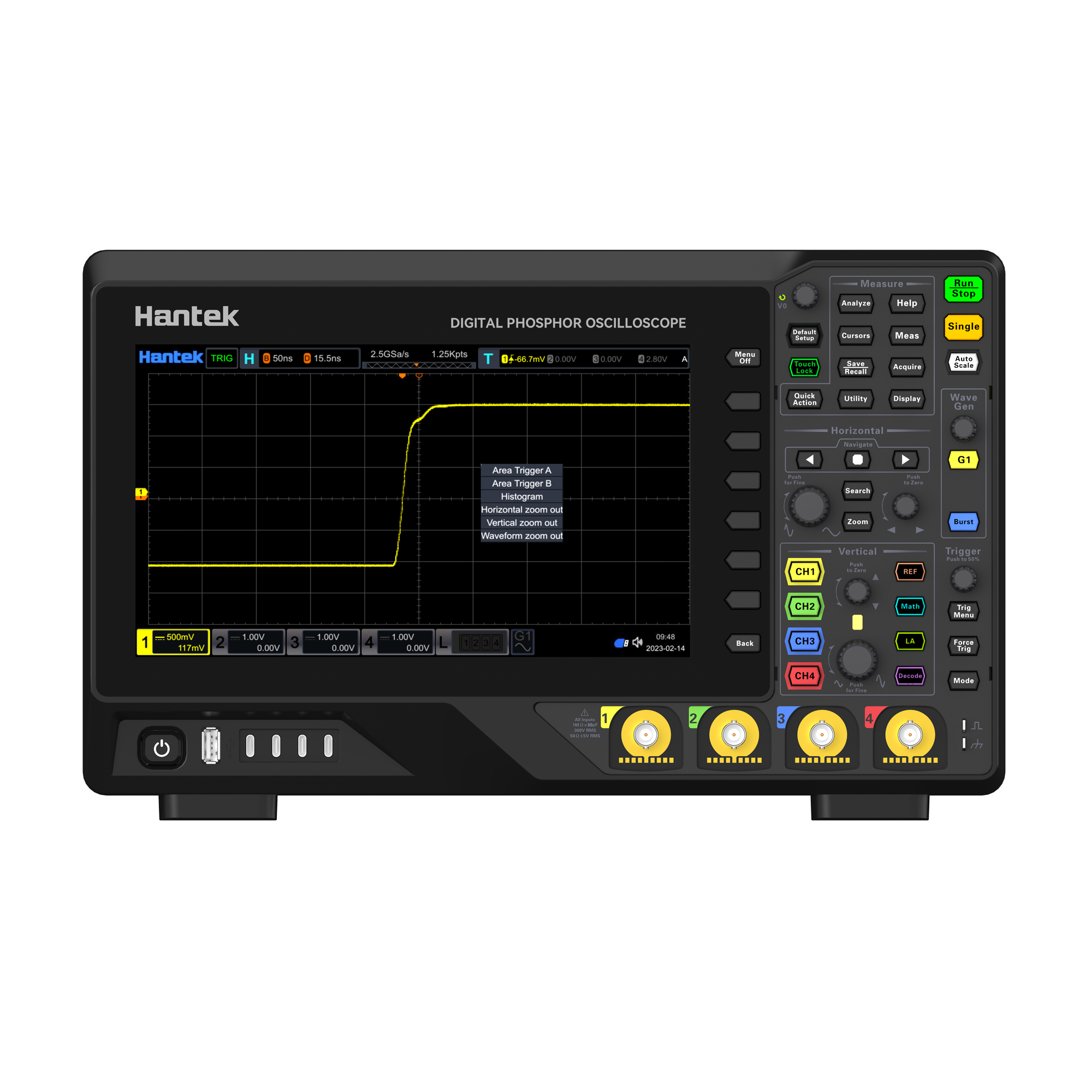

HRDO2000系列
12bit 垂直分辨率，500MHz 带宽，2.5GSa/s 采样率，精准捕捉细微信号，确保测量的高精度；波形捕获率高于 110 万帧每秒，快速捕捉瞬间信号，不错过任何关键细节；集八种独立仪器于一身，功能高度集成，极大节省了您的设备成本和使用空间；10.1 寸多点触控电容屏，搭配 256 级波形灰度及色温显示，为您带来清晰舒适的视觉体验；丰富的串行协议触发和解码功能，轻松应对复杂的通信测试。多达52种波形参数自动测量，更提供全内存硬件测量功能，测量结果准确可靠。多种数据分析和处理功能，如独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、计数器等，助您深入挖掘数据价值，提升工作效率。HRDO2000，您的不二之选！
  • 12bit垂直分辨率，2.5GSa/s采样率，500MHz带宽；
  • 集八种独立仪器于一身，包括：4通道示波器、16通道逻辑分析仪、频谱分析仪、双路任意波发生器、数字电压表、6位频率计和累加器、协议分析仪、协议发生器；
  • 10.1寸多点触控电容屏，256级波形灰度及色温显示；
  • 丰富的串行协议触发和解码功能；
  • 波形捕获率高于110万帧每秒；
  • 多达51种波形参数自动测量，更提供全内存硬件测量功能；
  • 多种数据分析和处理功能：独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、计数器。
型号 模拟通道 模拟带宽  垂直分辨率 最高实时采样率 最大存储深度 最高波形捕获率 数字通道 内置信号源
HRDO2054E  4CH 500MHz 12-bit 2.5GSa/s 2Gpts 110万帧/秒 16CH 200MHz,2CH
HRDO2034E 4CH 350MHz 12-bit 2.5GSa/s 2Gpts 110万帧/秒 16CH 200MHz,2CH
HRDO2024E 4CH 200MHz 12-bit 2.5GSa/s 2Gpts 110万帧/秒 16CH 200MHz,2CH
HRDO2014E 4CH 100MHz 12-bit 2.5GSa/s 2Gpts 110万帧/秒 16CH 200MHz,2CH
HRDO2054C 4CH 500MHz 12-bit 2.5GSa/s 2Gpts 110万帧/秒 -- --
HRDO2034C 4CH 350MHz 12-bit 2.5GSa/s 2Gpts 110万帧/秒 -- --
HRDO2024C 4CH 200MHz 12-bit 2.5GSa/s 2Gpts 110万帧/秒 -- --
HRDO2014C 4CH 100MHz 12-bit 2.5GSa/s 2Gpts 110万帧/秒 -- --
型号 HRDO2504E HRDO2034E HRDO2024E HRDO2014E
通道 4通道示波器+2通道信号源+16通道逻辑分析仪
带宽 500MHz 350MHz 200MHz 100MHz
实时采样率 2.5GSa/s单通道，2.5GSa/s半通道，1.25GSa/s全部通道
存储深度 2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道）
波形捕获率 110万帧每秒
垂直分辨率 12 bit
垂直灵敏度 1 MΩ： 500uV/div ~ 10 V/div；50 Ω：500uV/div ~ 1 V/div
时基范围 500 ps/div~1 ks/div 1ns/div~1 ks/div 2ns/div~1 ks/div 2ns/div~1 ks/div
时基精度 ±1 ppm ± 1 ppm/年
带宽限制 20 MHz、200MHz；每通道独立可选
触发类型 边沿、脉宽、斜率、视频、超时、欠幅脉冲、逻辑、延迟、建立保持、RS232、LIN、CAN、SPI、I2C
总线和解码 RS232、I2C、SPI、LIN、CAN
数学运算 加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波
自动测量 51种参数测量，支持统计和分析
分析功能 频率计、数字电压表、电源分析、直方图、搜索、导航、历史、波特图
硬件录制和回放 超过200万帧（单通道）
输入耦合 直流、交流或接地
输入阻抗和电容 1 MΩ ± 1%，50 Ω ± 1% ；18 pF ± 3 pF
任意波形发生器 两路信号源，垂直分辨率16 bit，最高输出频率200 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、
指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形
数字通道 16路，1GSa/s采样率
接口 标配：USB HOST、USB DEVICE、LAN；选配：HDMI，串口
屏幕 10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉
型号 HRDO2504E HRDO2034E HRDO2024E HRDO2014E
通道 4通道示波器+2通道信号源+16通道逻辑分析仪
带宽 500MHz 350MHz 200MHz 100MHz
实时采样率 2.5GSa/s单通道，2.5GSa/s半通道，1.25GSa/s全部通道
存储深度 2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道）
波形捕获率 110万帧每秒
垂直分辨率 12 bit
垂直灵敏度 1 MΩ： 500uV/div ~ 10 V/div；50 Ω：500uV/div ~ 1 V/div
时基范围 500 ps/div~1 ks/div 1ns/div~1 ks/div 2ns/div~1 ks/div 2ns/div~1 ks/div
时基精度 ±1 ppm ± 1 ppm/年
带宽限制 20 MHz、200MHz；每通道独立可选
触发类型 边沿、脉宽、斜率、视频、超时、欠幅脉冲、逻辑、延迟、建立保持、RS232、LIN、CAN、SPI、I2C
总线和解码 RS232、I2C、SPI、LIN、CAN
数学运算 加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波
自动测量 51种参数测量，支持统计和分析
分析功能 频率计、数字电压表、电源分析、直方图、搜索、导航、历史、波特图
硬件录制和回放 超过200万帧（单通道）
输入耦合 直流、交流或接地
输入阻抗和电容 1 MΩ ± 1%，50 Ω ± 1% ；18 pF ± 3 pF
任意波形发生器 两路信号源，垂直分辨率16 bit，最高输出频率200 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、
指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形
数字通道 16路，1GSa/s采样率
接口 标配：USB HOST、USB DEVICE、LAN；选配：HDMI，串口
屏幕 10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉

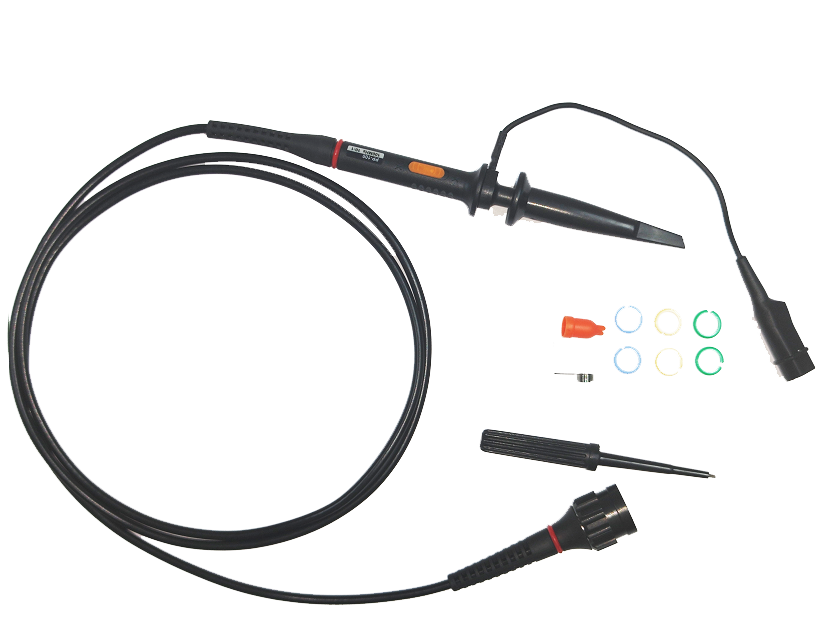

无源探头
型号 描述 查看手册
HT300B,HT500B 350Mhz,500MHz,10:1/1:1 点击下载
HT100B，HT200B 100MHz,200MHz,10:1/1:1 点击下载
PP-80,PP-150,PP-200 60MHz,100MHz,200MHz,10:1/1:1 点击下载
PP80B, PP150B, PP200B, PP300B 80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 点击下载
PP-90 80MHz,10:1/1:1 点击下载
T3100高压探头 100MHz，100：1，2000VDC+Peak AC 点击下载
交/直流电流钳
型号 描述 查看手册
CC65 直流/交流0 – 20KHz，可测电流范围20 mA to 65 A 点击下载
CC-650 交流 0 – 5KHz，1A - 500A ，直流 1A - 650A 点击下载
CC-800 交流 0 – 5KHz，1A - 500A ，直流 1A - 800A 点击下载
差分探头
型号 描述 查看手册
HT8050 50MHz，1300V peakAC，1/50，1/500 点击下载
HT8100 100MHz，1300V peakAC，1/50，1/500 点击下载
