自动识别元器件类型；
测量频率最高 100kHz；
测试电平：100-2000 mVrms，可调，1mV 步进；
内部DC偏置电压：0-1500 mV，可调，1mV 步进；
支持直流电阻、电解电容测量；
基本准确度 0.1%；
支持开路、短路校准；
数据保持和数据记录功能；
4.3寸液晶显示，支持中、英文界面；
标配接口：USB HOST、USB DEVICE、LAN、RS232/485、Handler；
支持SCPI通讯协议；
Handler 接口，支持比较器分选。

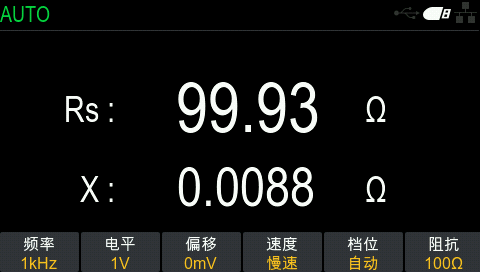

R/C/L测量；

主参数： R/C/ L/Z；副参数：X/D/Q/θ/ESR。

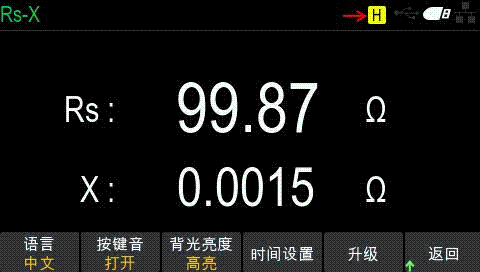

数据保持和数据记录功能

打开数据保持功能时，测量数据保持不变；打开数据记录功能时，显示最大值、最小值和平均值。

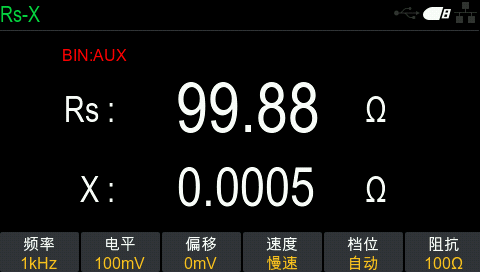

比较器分选测试功能

内置比较器功能分为5档（ BIN:1、BIN:2、BIN:3、BIN:AUX 、 BIN:OUT），根据系统设置中的讯响设置，进行蜂鸣器提示。分档结果通过 Handler接口输出。

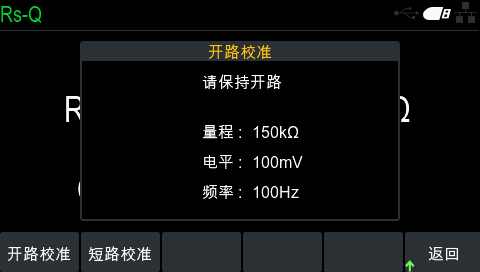

开短路校准

开路、短路校准用来消除仪器和测试夹具的分布参数引入的测量误差。通常在大阻抗测量前进行开路校准，在小阻抗测量前进行短路校准。如果要进行精确测量，建议在测量前进行开、短路校准。

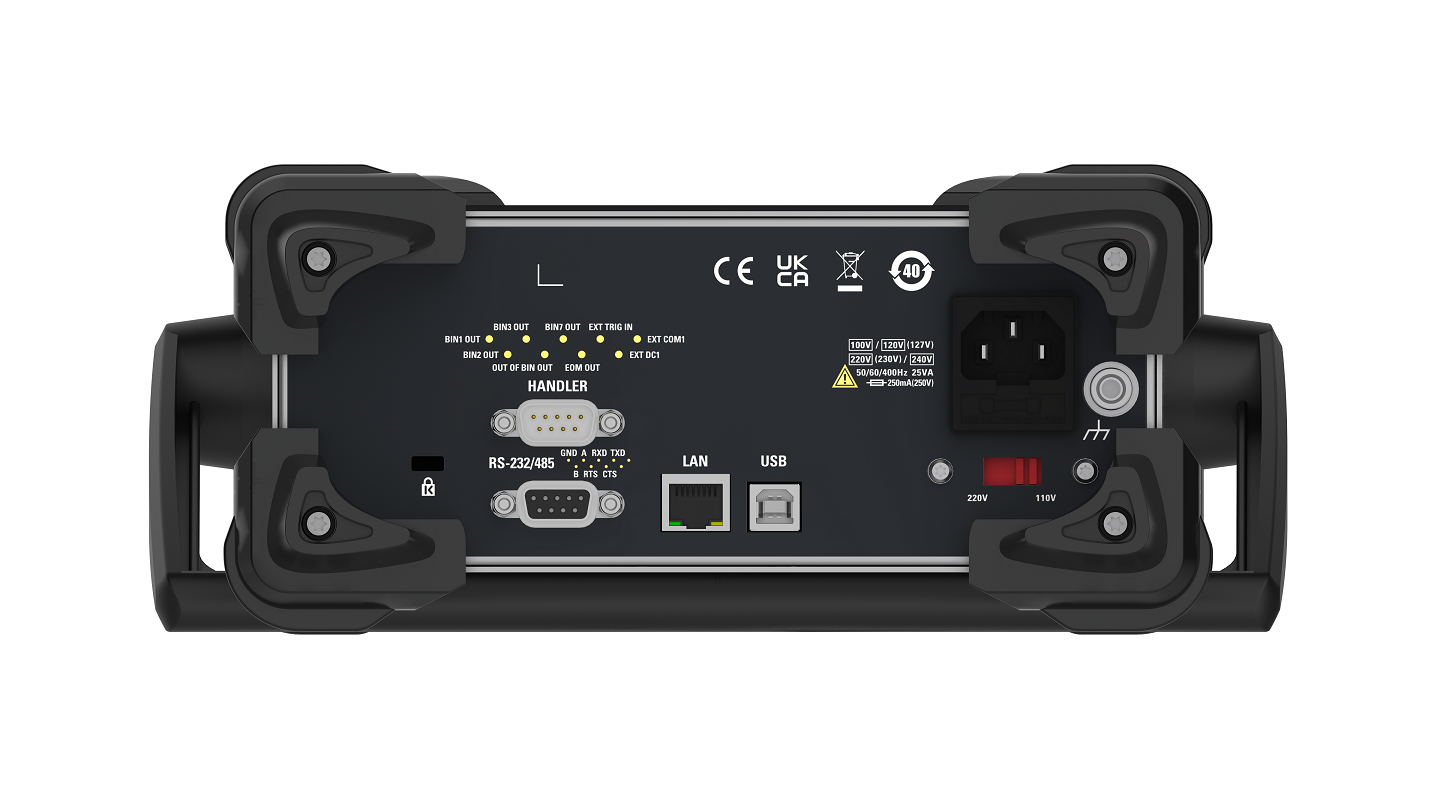

丰富的接口功能

HT2810C数字电桥给用户提供了 Handler 接口，该接口主要用于仪器分选结果的输出。当仪器使用于自动元件分选测试系统中时，该接口提供与系统的联络信号和分选结果输出信号。另外，该仪器提供了RS232/485、LAN、USB DEVICE接口来实现数据远程通信，可满足目前市场上自动化应用的要求。

产品型号	HT2810C
测试频率	100Hz-100kHz 连续可调，1Hz 步进
显示位数	主参数：5 位；副参数：5 位
测量参数	主参数： R/C/ L/Z；副参数：X/D/Q/θ/ESR
测量范围	R	0.0001Ω - 399.99MΩ
	C	0.0001pF – 39.999mF
	L	0.0001μH – 39.999kH
基本准确度	0.1%
测量显示速度	慢速: 2次/秒；中速: 5次/秒；快速: 10次/秒；
测试电平(Vrms)	100mV-2000mV 电平连续可调，1mV 步进
内部偏置	0mV-1500mV 可调，1mV 步进
档位/量程	自动、手动选择固定档位；
信号源输出阻抗	30Ω、100Ω可选
校准功能	开路校准、短路校准
等效方式	串联、并联
触发方式	自动、总线、外部
保存调用	设置参数可保存在内部，6组位置，用户可调用
DCR显示范围	0.0001Ω ~ 99.99MΩ
比较器分选	容限范围：-100% ~ +100%，
	五档分选，三档合格,一档不合格,一个辅助档(BIN:1, BIN:2, BIN:3, BIN:OUT, BIN:AUX)
通讯接口	USB HOST、USB DEVICE、LAN、RS232/485、Handler
系统语言	中文、英语
LCD背光亮度	暗、正常、高亮，可选
其他	电解电容测量模式，键盘锁定功能；

产品型号	HT2810C
测试频率	100Hz-100kHz 连续可调，1Hz 步进
显示位数	主参数：5 位；副参数：5 位
测量参数	主参数： R/C/ L/Z；副参数：X/D/Q/θ/ESR
测量范围	R	0.0001Ω - 399.99MΩ
	C	0.0001pF – 39.999mF
	L	0.0001μH – 39.999kH
基本准确度	0.1%
测量显示速度	慢速: 2次/秒；中速: 5次/秒；快速: 10次/秒；
测试电平(Vrms)	100mV-2000mV 电平连续可调，1mV 步进
内部偏置	0mV-1500mV 可调，1mV 步进
档位/量程	自动、手动选择固定档位；
信号源输出阻抗	30Ω、100Ω可选
校准功能	开路校准、短路校准
等效方式	串联、并联
触发方式	自动、总线、外部
保存调用	设置参数可保存在内部，6组位置，用户可调用
DCR显示范围	0.0001Ω ~ 99.99MΩ
比较器分选	容限范围：-100% ~ +100%，
	五档分选，三档合格,一档不合格,一个辅助档(BIN:1, BIN:2, BIN:3, BIN:OUT, BIN:AUX)
通讯接口	USB HOST、USB DEVICE、LAN、RS232/485、Handler
系统语言	中文、英语
LCD背光亮度	暗、正常、高亮，可选
其他	电解电容测量模式，键盘锁定功能；

1. 接通电源前，必须确认电压选择开关已拨至与当地供电电压（110V或220V）完全一致的档位，严禁带电切换电压档位，否则可能导致设备损坏、火灾或电击风险。
2. 本仪器输入频率需与供电系统频率（50Hz、60Hz或400Hz）匹配，接入不符频率的电源可能影响测量精度或损坏内部组件。
3. 为保证仪器精确测量，开机预热时间应不少于30分钟。
4. 为了保证精确测量，建议在测量前进行开、短路校准。
5. 请勿频繁开关仪器，以免引起内部数据混乱。

标准配件

装箱单

包含：校准证书，装箱单，保修卡及合格证

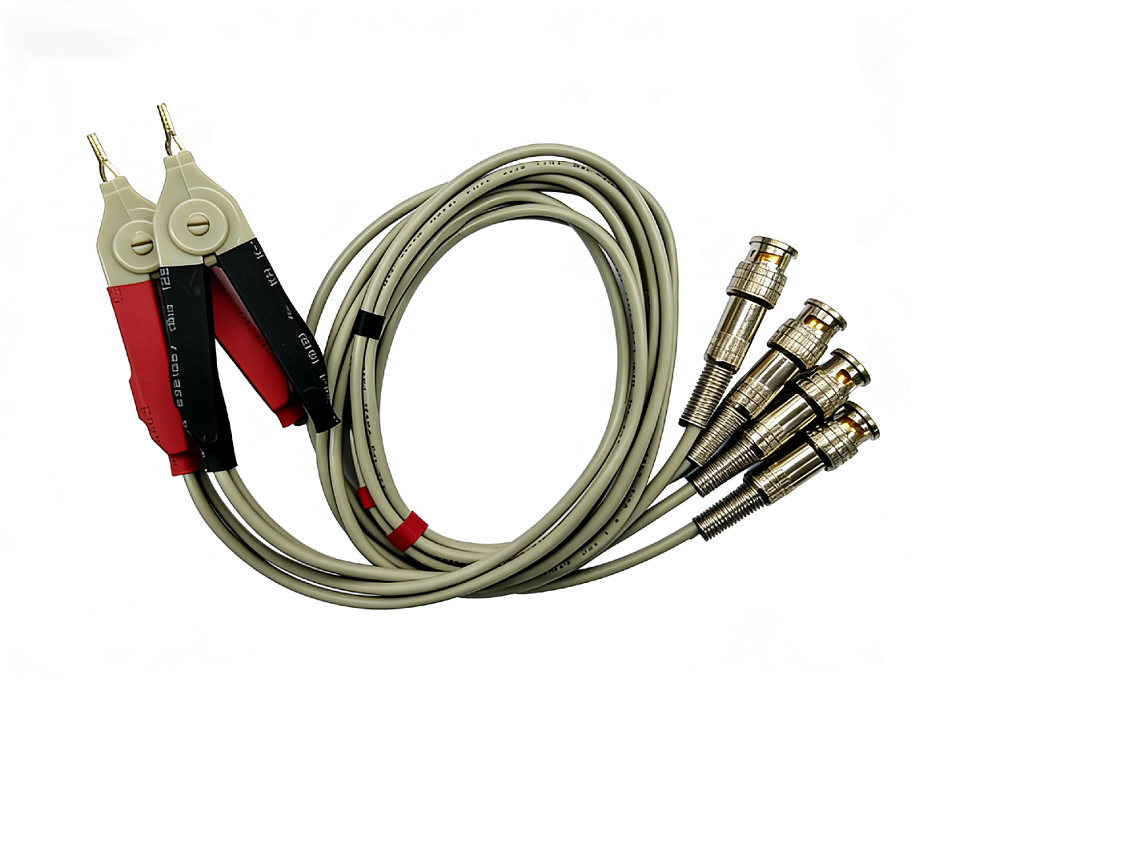

四端绝缘测试线

用于元器件的测量

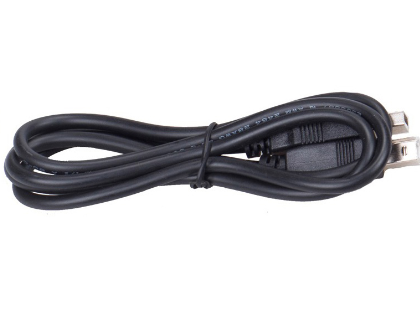

数据线

方口USB线，用于仪器与PC通信。使用前，需要在PC端安装IO软件。

电源线

仪器标配一根用户所在国标准的电源线，也可单独购买。
