汽车测试：

首测项目：进气歧管真空度&点火，油烟调整阀真空度&点火，排气点火（怠速），排气点火（启动）
点火：初级/次级
传感器：空气流量计，凸轮轴，曲轴，配电器，Lambda传感器，节流阀位置。。。
总线检测：CAN总线数据观察，CAN总线信号完整性，CAN总线LH长时间采集，LIN总线
执行器：汽油机/柴油机
启动&充电：充电电路电流电压

示波器：

4通道示波器和EXT触发，60MHz带宽
200MSa/s实时采样率、10K-16M记忆深度每通道。
频率计数器，频谱分析。

其他：

8--36V广泛的输入电压，适合于汽车电源检测
USB 2.0接口即插即用，LAN和WIFI接口可选
超过20种自动检测功能，通过/不通过检测功能，适合工程应用。
软件支持：Windows NT,Window 2000,Windows XP,VISTA,Windows 7
提供VC、VB、LABVIE二次开发示例源代码

相关图片：

型号	DSO3064套装Ⅴ
模拟带宽	60MHz
通道数	4通道
实时取样率	200MS/s
存储深度	16M/CH
上升时间	5.8ns
时基精度	±50ppm
时基范围	5ns/div to 1000s/div(1-2-5 方式步进)
最大输入	400V (DC+AC Peak)
输入耦合	AC/DC/GND
输入阻抗	1MΩ 25pF
输入灵敏度范围	10mV/div～5V/div
垂直分辨率	8 bit
电压范围	10mV to 5V/div @ x 1 probe 100mV to 50V/div @ x 10 probe 1V to 500V/div @ x 100 probe 10V to 5000V/div @ x 1000 probe 100V to 50000V/div @ x 10000 probe 200mV to 100V/div @ 20:1
电流范围	CC65(20A),CC65(60A),CC650,CC1100
触发类型	边沿，交替，脉冲，视频
触发源	CH1, CH2,CH3,CH4,EXT
波形信号处理	+,-,x,÷,FFT,反向
光标测量	十字，跟踪，垂直，水平
自动测量	最大值、最小值、峰峰值、顶端值、底端值、中间值、有效值、幅值、平均值、周期平均值、预冲、过冲、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽
电源	8--36V 广泛的输入电压。适合于汽车电源检测
包装	仪器箱

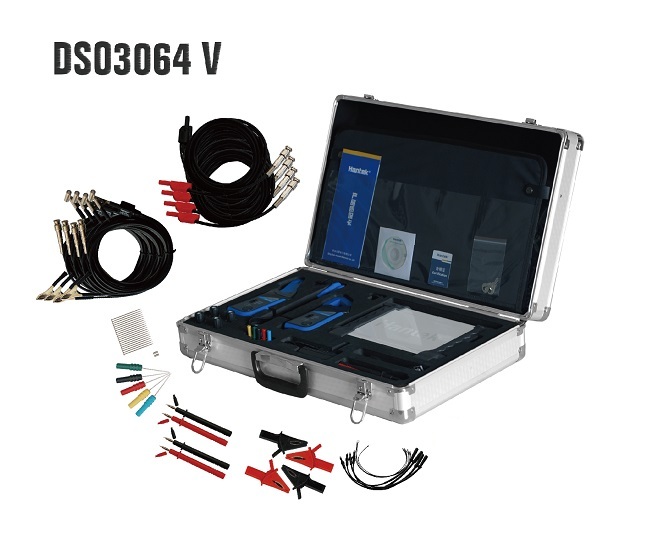

双香蕉头多用途测试线	4
汽车高压点火探头	4
20：1衰减器HT201	4
大海豚/短嘴鳄鱼夹子	4
万用表探头	4
针刺套装	1
鳄鱼夹线	2
2-插销汽车引出线	1
独立线圈点火延长线(带接地线)	4
汽车电源	1
65A交直流电流钳	--
650A交直流电流钳	--

基本配件：

可选配件：

大海豚/短鳄鱼夹子(HT18A)

网口线路板(HT312)

6路引出线(HT306)

汽车高压点火探头（HT25系列）

20：1衰减器（HT201)

针刺套装(HT307)

双橡胶头多用途测试线（HT30A)

独立线圈点火延长线（HT308）

2针引出线（HT301)

交直流电流钳（CC-65)

交直流电流钳(CC-650)

交直流电流钳（CC-1100)

万用表探头(HT19)

DSO 3064套装V软件

2013-05-07

DSO 3064套装V驱动

2013-05-07

DSO 3064套装V二次开发

2013-05-07

DSO 3064套装V说明书

2013-05-07

DSO3064 驱动

2021-11-22
