高频磁场探头（30MHz～3GHz）

HNFP系列近场探头组覆盖 9KHz 至 3GHz 的频率范围，可用于构建经济高效的 EMI 故障诊断解决方案，来解决各种 EMI 问题。包含了7个专门用来测试磁场（H）的探头，2个专门用来测试电场（E）的高频探头。磁场探头包含特殊电隔离的探头头部，不同的探头头部形状适应不同场景的近场测量任务。所有近场探头都是无源的，探头通过50Ω的电缆直接与频谱仪或者示波器连接，进行实时的磁场测试和分析。当干扰信号比较弱时，配合本公司的(30dB增益)前置射频放大器（HNFPA-1）可以提高系统测试灵敏度。帮助工程师在产品发出进行一致性测试之前，识别和解决潜在的EMI/EMC 问题。

产品概述
技术参数
型号及对比
产品附件
软件及下载
探头
视频

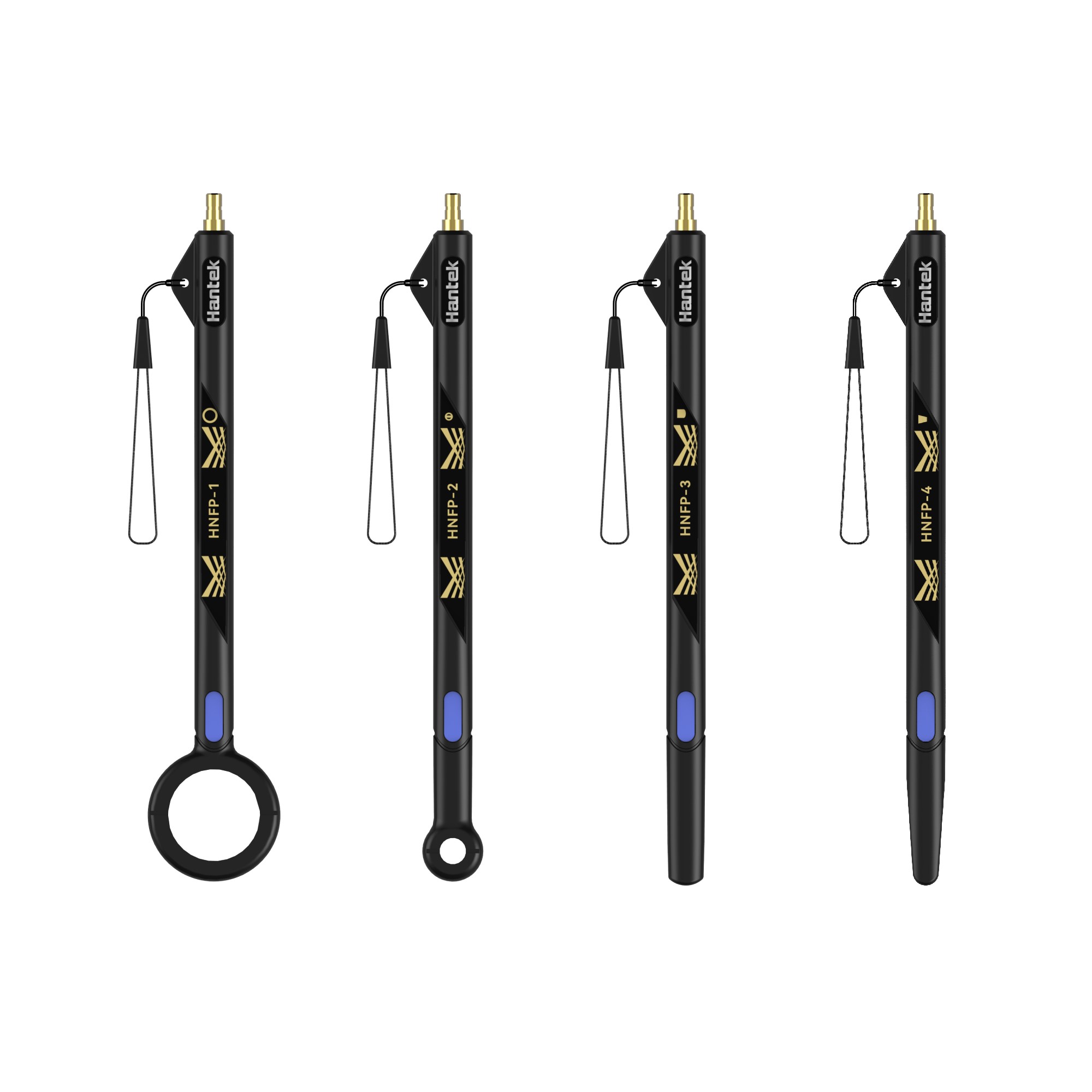

HNFP系列高频磁场探头组包含了4个专门用来测试高频磁场（H）探头，它有效地屏蔽了电场干扰（E）；
HNFP系列低频磁场探头组包含了3个专门用来测试低频磁场（H）探头，它有效地屏蔽了电场干扰（E）；
HNFP系列高频电场探头组包含了2个专门用来测试电场（E）的高频探头，是主要应用于查找电场干扰源的近场探头；
高频磁场探头频率范围：30MHz-3GHz；
低频磁场探头频率范围：9kHz-50MHz；
高频电场探头频率范围：30MHz-3GHz；
HNFPA-1 前置射频放大器频率范围：9kHz-3GHz，增益约为30dB；
所有近场探头都是无源的，可接入至示波器、接收机或频谱分析仪的输入端口；
大环路更加灵敏，但空间分辨率较低，小环路的灵敏度较低，但更容易缩小信号源的位置范围；
磁场探头包含特殊电隔离的探头头部，不同的探头头部形状适应不同的近场测量任务；
所有的近场探头使用方便，能够帮助工程师快速有效地查找电磁兼容性问题，是对电磁场进行测试的理想工具。

测量连接

与被测设备连接

HNFP系列近场探头与被测设备近距离非接触式测量。测量时，请注意近场探头的摆放方向。

产品特性

高频磁场套装	类型	频率范围	分辨率	应用说明
HNFP-1	高频磁场近场探头	频率范围：30MHz-3GHz	25mm左右	可检查10cm范围磁场，主要用于机箱泄露测试
HNFP-2	高频磁场近场探头	频率范围：30MHz-3GHz	10mm左右	可检查3cm范围内磁场
HNFP-3	高频磁场近场探头	频率范围：30MHz-2GHz	5mm左右	主要用于线缆电磁泄露测试
HNFP-4	高频磁场近场探头	频率范围：30MHz-3GHz	2mm左右	可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试

低频磁场套装	类型	频率范围	分辨率	应用说明
HNFP-5	低频磁场近场探头	频率范围：1MHz-50MHz	25mm左右	可检测10cm范围内的磁场，主要用于低频传导整改测试
HNFP-6	低频磁场近场探头	频率范围：1MHz-50MHz	10mm左右	可检测3cm范围内容磁场，主要用于低频传导整改测试
HNFP-7	低频磁场近场探头	频率范围：9KHz-1.5MHz	25mm左右	可检测10cm范围内的磁场，主要用于低频传导整改测试

高频电场套装	类型	频率范围	分辨率	应用说明
HNFP-8	电场近场探头	频率范围：30MHz-1.5GHz		用于检测表面电场，适用于总线结构或者大的原件区域
HNFP-9	电场近场探头	频率范围：30MHz-3GHz		用于单根导线表面产生的电场检测

射频放大器	类型	频率范围	分辨率	应用说明
HNFPA-1	前置放大器	频率范围：9KHz-3GHz		30dB增益

频率
频率范围	低频：9kHz-50MHz 高频：30MHz至3GHz

端口类型
端口形式	SMB（公）型
转接器	N（公）-SMA（母）型
射频线缆	BNC（公）-SMB（母）型，1m

高频磁场套装	类型	频率范围	分辨率	应用说明
HNFP-1	高频磁场近场探头	频率范围：30MHz-3GHz	25mm左右	可检查10cm范围磁场，主要用于机箱泄露测试
HNFP-2	高频磁场近场探头	频率范围：30MHz-3GHz	10mm左右	可检查3cm范围内磁场
HNFP-3	高频磁场近场探头	频率范围：30MHz-2GHz	5mm左右	主要用于线缆电磁泄露测试
HNFP-4	高频磁场近场探头	频率范围：30MHz-3GHz	2mm左右	可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试
低频磁场套装	类型	频率范围	分辨率	应用说明
HNFP-5	低频磁场近场探头	频率范围：1MHz-50MHz	25mm左右	可检测10cm范围内的磁场，主要用于低频传导整改测试
HNFP-6	低频磁场近场探头	频率范围：1MHz-50MHz	10mm左右	可检测3cm范围内容磁场，主要用于低频传导整改测试
HNFP-7	低频磁场近场探头	频率范围：9KHz-1.5MHz	25mm左右	可检测10cm范围内的磁场，主要用于低频传导整改测试
高频电场套装	类型	频率范围	分辨率	应用说明
HNFP-8	电场近场探头	频率范围：30MHz-1.5GHz		用于检测表面电场，适用于总线结构或者大的原件区域
HNFP-9	电场近场探头	频率范围：30MHz-3GHz		用于单根导线表面产生的电场检测
射频放大器	类型	频率范围	分辨率	应用说明
HNFPA-1	前置放大器	频率范围：9KHz-3GHz		30dB增益

【提示：最多可比较4个产品】

选择	系列	模拟带宽	通道数	最高实时采样率	其他
	HSA2030系列	9KHz-3.2GHz	RF IN + TG OUT	--	频率范围：9KHz-3.2GHz，灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用，可在实验室内使用，更适合于野外现场移动使用
	HSA2016系列	9KHz-1.6GHz	RF IN + TG OUT	--	频率范围：9KHz-1.6GHz，灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用，可在实验室内使用，更适合于野外现场移动使用
	高频磁场探头（30MHz～3GHz）	30MHz～3GHz	4种探头形状	分辨率：HNFP-1: 25mm HNFP-2: 10mm HNFP-3: 5mm HNFP-4: 2mm	精准测试高频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时,精确定位磁场干扰源
	低频磁场探头（9kHz-50MHz）	9kHz-50MHz	3种探头形状	分辨率：HNFP-5: 25mm HNFP-6: 10mm HNFP-7: 25mm	精准测试低频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时，精确定位磁场干扰源
	高频电场探头（30MHz～3GHz）	30MHz～3GHz	2种探头形状	--	精准测试电场(E) 电磁兼容整改时，精确定位电场干扰源
	射频放大器（9KHz-3GHz）	9KHz-3GHz	IN：1 OUT：1	典型增益：30dB 平坦度：±1.5dB 最大线性输出功率：10dBm 最大输入功率：15dBm	用于对所要测试的微弱信号进行放大提高系统测试的灵敏度标配USB适配器和USB升压电源转接线

标准配件

转接头

SMA 母头转 N 公头*2

射频线缆

长度约1m，输入端口连接近场探头*1

可选配件

HNFPA-1射频放大器

主要对所要测试的微弱信号进行放大，益约为30dB
