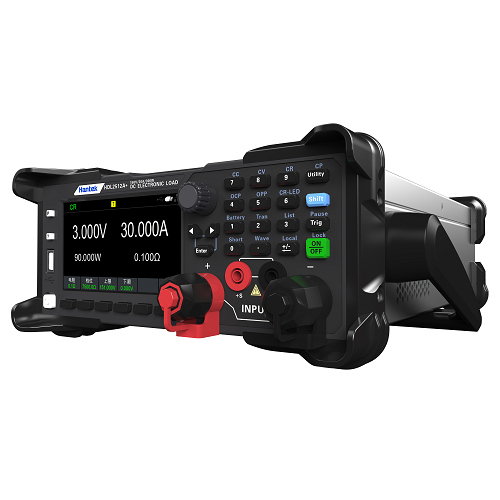

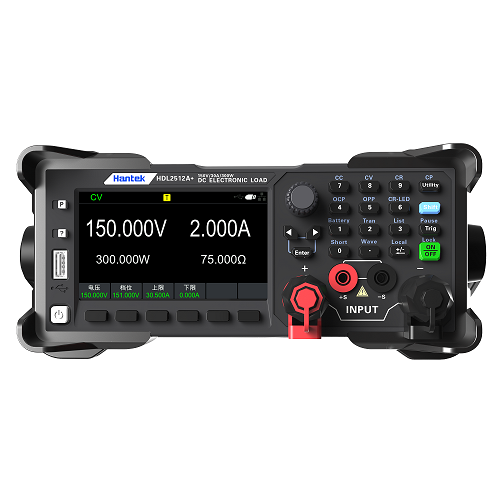

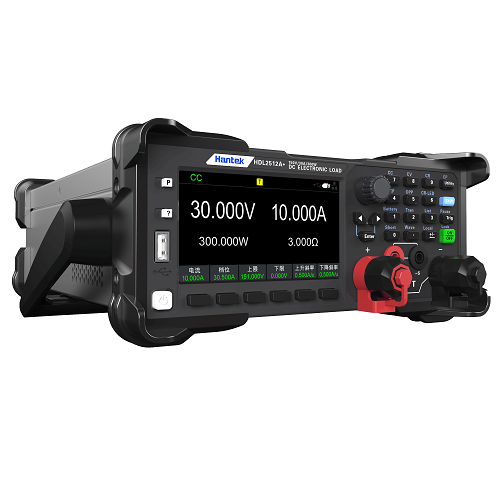

HDL2500+系列示波型直流电子负载

产品概述
技术参数
型号及对比
产品附件
软件及下载
探头
视频

4.3寸LCD彩色显示屏，为用户提供清晰、直观的视觉体验
分辨率最高可达 0.1mV/1mV/ 0.1mA，精确地测试被测设备的性能
时序控制List编程，准确高速的模拟复杂变化的电流
配备USB/LAN/RS232等接口，支持SCPI协议，方便数据交互和远程控制
OCP/OPP测试，仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格
具备电压上升/下降时间测试功能和纹波测量功能
电压、电流测量速率最高可达100KHz
四种工作模式：定电压/定电流/定电阻/定功率，轻松模拟各种特性的负载
提供远程测量端子，补偿线上压降，提高远程测量精度

CC/CV/CR/CP

四种工作模式，轻松模拟各种特性的负载，节约您的成本。多种工作模式可以确保负载在特定的应用中提供最佳的性能和效率，同时也有助于延长设备的寿命和稳定性。

List列表功能

负载可以准确高速的模拟复杂的任意电流变化模式，从而完成多准位带载的精密测试。

型号	电压	电流	功率	分辨率	精度	标配接口	尺寸
型号	电压	电流	功率	分辨率	精度	标配接口	尺寸
HDL2512A+	150V	30A	300W	0.1mv/0.1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232	1/2 2U
HDL2512B+	500V	15A	300W	1mv/0.1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232	1/2 2U
HDL2512C+	120V	60A	300W	0.1mv/1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232	1/2 2U
HDL2512H+	800V	5A	300W	1mv/0.1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232	1/2 2U
HDL2512A++	150V	30A	300W	0.1mv/0.1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2512B++	500V	15A	300W	1mv/0.1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2512C++	120V	60A	300W	0.1mv/1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2512H++	800V	5A	300W	1mv/0.1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2513A+	150V	60A	600W	0.1mv/0.1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2513B+	500V	30A	600W	1mv/0.1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2513C+	120V	120A	600W	0.1mv/1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2514B+	500V	60A	1500W	0.1mV/1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232	2U
HDL2514C+	120V	240A	1500W	1mV/0.1mA	±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)	USB,RS232	2U
HDL2516B+	500V	120A	3000W	1mV/1mA	±(0.025%+0.025%FS)/ ±(0.1%+0.1%FS)	USB,RS232	4U
HDL2516C+	120V	240A	3000W	1mV/1mA	±(0.025%+0.025%FS)/ ±(0.1%+0.1%FS)	USB,RS232	4U
HDL2518B+	500V	180A	4500W	1mV/1mA	±(0.025%+0.025%FS)/ ±(0.1%+0.1%FS)	USB,RS232	6U
HDL2518C+	120V	360A	4500W	1mV/1mA	±(0.025%+0.025%FS)/ ±(0.1%+0.1%FS)	USB,RS232	6U

型号		HDL2512A+
额定值 ( 0～40℃)	输入电压	0~150V
	输入电流	0~3A	0~30A
	输入功率	300W
	最小操作电压	0.14V at 3A	1.4V at 30A
定电压模式	档位	0.1~18V	0.1~150V
	分辨率	1mV	10mV
	精度	±(0.05%+0.02%FS)	±(0.05%+0.025%FS)
定电流模式	档位	0~3A	0~30A
	分辨率	1mA	10mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S*2	0.01%+0.0008S
定功率模式*3	档位	300W
	分辨率	1mW
	精度	±（0.1%+0.1%FS）
动态模式（CC模式）
T1＆T2		20μS~3600S /Res:1μS
精度		2μS±100ppm
上升/下降斜率*4		0.0001~0.2A/μS	0.001~1.5A/μS
最小上升时间*5		≒10uS	≒10uS
测量范围
电压回读值	档位	0~18V	0~150V
	分辨率	0.1 mV	1 mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~3A	0~30A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.1%FS)
保护范围
过功率保护		≒320W
过电流保护		≒3.3A	≒33A
规格
短路	电流（CC）	≒3.3/3A	≒33/30A
	电压（CV）	0V	0V
	电阻（CR）	≒40mΩ	≒40mΩ
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm

型号		HDL2512B+
额定值 ( 0～40 ℃)	输入电压	0~500V
	输入电流	0~1.5A	0~15A
	输入功率	300W
	最小操作电压	0.3V at 1.5A	3V at 15A
定电压模式	档位	0.1~50V	0.1~500V
	分辨率	10mV	100mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~1.5A	0~15A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	0.3Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式 *3	档位	300W
	分辨率	10mW
	精度	0.1%+0.2%
动态模式
动态模式	CC 模式
	T1＆T2	20μS~3600S /Res:1 μS
	精度	2μS±100ppm
	上升/下降斜率 *4	0.0001~0.2A/μS	0.001~0.8A/μS
	最小上升时间 *5	≒10uS	≒10uS
测量范围
电压回读值	档位	0~50V	0~500V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~1.5A	0~15A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	10mW
	精度	±(0.1%+0.2%FS)
保护范围
过功率保护		≒320W
过电流保护		≒1.6A	≒16A
规格
短路	电流（CC）	≒1.6/1.5A	≒16/15A
	电压（CV）	0V	0V
	电阻（CR）	≒180mΩ	≒180mΩ
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm

型号		HDL2512C+
额定值 ( 0～40℃)	输入电压	0~120V
	输入电流	0~6A	0~60A
	输入功率	300W
	最小操作电压	0.25V at 6A	2.5V at 60A
定电压模式	档位	0.1~15V	0.1~120V
	分辨率	1mV	10mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电流模式	档位	0~6A	0~60A
	分辨率	1mA	10mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S*2	0.01%+0.0008S
定功率模式*3	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.3%FS)
动态模式
动态模式	CC模式
	T1＆T2	20μS~3600S /Res:1μS
	精度	2μS±100ppm
	上升/下降斜率*4	0.0001~0.3A/μS	0.001~3A/μS
	最小上升时间*5	≒10uS	≒10uS
测量范围
电压回读值	档位	0~15V	0~120V
	分辨率	0.1 mV	1mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~6A	0~60A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
功率回读值	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.3%FS)
保护范围
过功率保护		≒320W
过电流保护		≒6.5A	≒65A
规格
短路	电流（CC）	≒6.5/6A	≒65/60A
	电压（CV）	0V	0V
	电阻（CR）	≒40mΩ	≒40mΩ
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm

型号		HDL2512H+
额定值 ( 0～40 ℃)	输入电压	0~800V
	输入电流	0~0.5A	0~5A
	输入功率	300W
	最小操作电压	0.7V at 0.5A	7V at 5A
定电压模式	档位	0.1~80V	0.1~800V
	分辨率	10mV	100mV
	精度	±(0.05%+0.1%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~0.5A	0~5A
	分辨率	1mA	1mA
	精度	±(0.05%+0.1%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	2Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式 *3	档位	300W
	分辨率	10mW
	精度	0.2%+0.2%FS)
动态模式
动态模式	CC 模式
	T1＆T2	20μS~3600S /Res:1 μS
	精度	2μS±100ppm
	上升/下降斜率 *4	0.0001~0.04A/μS	0.001~0.2A/μS
	最小上升时间 *5	≒20uS	≒20uS
测量范围
电压回读值	档位	0~80V	0~800V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~0.5A	0~5A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒320W
过电流保护		≒0.55A	≒5.5A
规格
短路	电流（CC）	≒0.55/0.5A	≒5.5/5A
	电压（CV）	0V	0V
	电阻（CR）	≒1.4Ω
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm

型号		HDL2512A++
额定值 ( 0～40℃)	输入电压	0~150V
	输入电流	0~3A	0~30A
	输入功率	300W
	最小操作电压	0.14V at 3A	1.4V at 30A
定电压模式	档位	0.1~18V	0.1~150V
	分辨率	1mV	1mV
	精度	±(0.05%+0.02%FS)	±(0.05%+0.025%FS)
定电流模式	档位	0~3A	0~30A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式*3	档位	300W
	分辨率	1mW
	精度	±（0.1%+0.1%FS）
动态模式（CC模式）
T1＆T2		20μS~3600S /Res:1μS
精度		2μS±100ppm
上升/下降斜率*4		0.0001~0.2A/μS	0.001~1.5A/μS
最小上升时间*5		≒10uS	≒10uS
测量范围
电压回读值	档位	0~18V	0~150V
	分辨率	0.1 mV	1 mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~3A	0~30A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.1%FS)
保护范围
过功率保护		≒320W
过电流保护		≒3.3A	≒33A
规格
短路	电流（CC）	≒3.3/3A	≒33/30A
	电压（CV）	0V	0V
	电阻（CR）	≒40mΩ	≒40mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm325mm

型号		HDL2512B++
额定值 ( 0～40 ℃)	输入电压	0~500V
	输入电流	0~1.5A	0~15A
	输入功率	300W
	最小操作电压	0.3V at 1.5A	3V at 15A
定电压模式	档位	0.1~50V	0.1~500V
	分辨率	1mV	10mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~1.5A	0~15A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	0.3Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式 *3	档位	300W
	分辨率	10mW
	精度	0.1%+0.2%
动态模式
动态模式	CC 模式
	T1＆T2	20μS~3600S /Res:1 μS
	精度	2μS±100ppm
	上升/下降斜率 *4	0.0001~0.2A/μS	0.001~0.8A/μS
	最小上升时间 *5	≒10uS	≒10uS
测量范围
电压回读值	档位	0~50V	0~500V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~1.5A	0~15A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	10mW
	精度	±(0.1%+0.2%FS)
保护范围
过功率保护		≒320W
过电流保护		≒1.6A	≒16A
规格
短路	电流（CC）	≒1.6/1.5A	≒16/15A
	电压（CV）	0V	0V
	电阻（CR）	≒180mΩ	≒180mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm325mm

型号		HDL2512C++
额定值 ( 0～40℃)	输入电压	0~120V
	输入电流	0~6A	0~60A
	输入功率	300W
	最小操作电压	0.25V at 6A	2.5V at 60A
定电压模式	档位	0.1~18V	0.1~120V
	分辨率	1mV	1mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电流模式	档位	0~6A	0~60A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式*3	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.3%FS)
动态模式
动态模式	CC模式
	T1＆T2	20μS~3600S /Res:1μS
	精度	2μS±100ppm
	上升/下降斜率*4	0.0001~0.3A/μS	0.001~3A/μS
	最小上升时间*5	≒10uS	≒10uS
测量范围
电压回读值	档位	0~18V	0~120V
	分辨率	0.1 mV	1mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~6A	0~60A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
功率回读值	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.3%FS)
保护范围
过功率保护		≒320W
过电流保护		≒6.5A	≒65A
规格
短路	电流（CC）	≒6.5/6A	≒65/60A
	电压（CV）	0V	0V
	电阻（CR）	≒40mΩ	≒40mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm325mm

型号		HDL2512H++
额定值 ( 0～40 ℃)	输入电压	0~800V
	输入电流	0~0.5A	0~5A
	输入功率	300W
	最小操作电压	0.7V at 0.5A	7V at 5A
定电压模式	档位	0.1~80V	0.1~800V
	分辨率	1mV	10mV
	精度	±(0.05%+0.1%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~0.5A	0~5A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.1%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	2Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式 *3	档位	300W
	分辨率	10mW
	精度	(0.2%+0.2%FS)
动态模式
动态模式	CC 模式
	T1＆T2	20μS~3600S /Res:1 μS
	精度	2μS±100ppm
	上升/下降斜率 *4	0.0001~0.04A/μS	0.001~0.2A/μS
	最小上升时间 *5	≒20uS	≒20uS
测量范围
电压回读值	档位	0~80V	0~800V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~0.5A	0~5A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒320W
过电流保护		≒0.55A	≒5.5A
规格
短路	电流（CC）	≒0.55/0.5A	≒5.5/5A
	电压（CV）	0V	0V
	电阻（CR）	≒1.4Ω
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm325mm

型号		HDL2513A+
额定值 ( 0～40℃)	输入电压	0~150V
	输入电流	0~6A	0~60A
	输入功率	600W
	最小操作电压	0.25V at 6A	2.5V at 60A
定电压模式	档位	0.1~18V	0.1~150V
	分辨率	1mV	1mV
	精度	±(0.05%+0.02%FS)	±(0.05%+0.025%FS)
定电流模式	档位	0~6A	0~60A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式*3	档位	600W
	分辨率	1mW
	精度	±(0.2%+0.2%FS)
动态模式
动态模式	CC模式
	T1＆T2	100μS~3600S /Res:1μS
	精度	10μS±100ppm
	上升/下降斜率*4	0.001~0.15A/μS	0.01~1A/μS
	最小上升时间*5	≒50uS	≒60uS
测量范围
电压回读值	档位	0~18V	0~150V
	分辨率	0.1 mV	1mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~6A	0~60A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	600W
	分辨率	1mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒620W
过电流保护		≒6.6A	≒66A
规格
短路	电流（CC）	≒6.6/6A	≒66/60A
	电压（CV）	≒0V
	电阻（CR）	≒30mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm455mm

型号		HDL2513B+
额定值 ( 0～40 ℃)	输入电压	0~500V
	输入电流	0~3A	0~30A
	输入功率	600W
	最小操作电压	0.3V at 3A	3V at 30A
定电压模式	档位	0.1~50V	0.1~500V
	分辨率	1mV	10mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~3A	0~30A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.02%+0.08S *2	0.02%+0.0008S
定功率模式 *3	档位	600W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
动态模式
动态模式	CC 模式
	T1＆T2	100μS~3600S /Res:1 μS
	精度	10μS±100ppm
	上升/下降斜率 *4	0.001~0.05A/μS	0.01~0.5A/μS
	最小上升时间 *5	≒60uS	≒60uS
测量范围
电压回读值	档位	0~50V	0~500V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~6A	0~60A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	600W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒650W
过电流保护		≒3,3A	≒33A
规格
短路	电流（CC）	≒3.4/3A	≒34/30A
	电压（CV）	0V
	电阻（CR）	≒100mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm455mm

型号		HDL2513C+
额定值 ( 0～40℃)	输入电压	0~120V
	输入电流	0~12A	0~120A
	输入功率	600W
	最小操作电压	0.2V at 12A	2V at 120A
定电压模式	档位	0.1~18V	0.1~120V
	分辨率	1mV	1mV
	精度	±(0.05%+0.02%FS)	±(0.05%+0.025%FS)
定电流模式	档位	0~12A	0~120A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式*3	档位	600W
	分辨率	10mW
	精度	±（0.2%+0.2%FS）
动态模式
动态模式	CC模式
	T1＆T2	100μS~3600S /Res:1μS
	精度	10μS±100ppm
	上升/下降斜率*4	0.001~0.2A/μS	0.01~1.6A/μS
	最小上升时间*5	≒60uS	≒60uS
测量范围
电压回读值	档位	0~18V	0~120V
	分辨率	0.1 mV	1mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~12A	0~120A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
功率回读值	档位	600W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒620W
过电流保护		≒13A	≒130A
规格
短路	电流（CC）	≒13/12A	≒130/120A
	电压（CV）	0V	0V
	电阻（CR）	≒15mΩ	≒15mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm455mm

型号		HDL2512A+
额定值 ( 0～40℃)	输入电压	0~150V
	输入电流	0~3A	0~30A
	输入功率	300W
	最小操作电压	0.14V at 3A	1.4V at 30A
定电压模式	档位	0.1~18V	0.1~150V
	分辨率	1mV	10mV
	精度	±(0.05%+0.02%FS)	±(0.05%+0.025%FS)
定电流模式	档位	0~3A	0~30A
	分辨率	1mA	10mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S*2	0.01%+0.0008S
定功率模式*3	档位	300W
	分辨率	1mW
	精度	±（0.1%+0.1%FS）
动态模式（CC模式）
T1＆T2		20μS~3600S /Res:1μS
精度		2μS±100ppm
上升/下降斜率*4		0.0001~0.2A/μS	0.001~1.5A/μS
最小上升时间*5		≒10uS	≒10uS
测量范围
电压回读值	档位	0~18V	0~150V
	分辨率	0.1 mV	1 mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~3A	0~30A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.1%FS)
保护范围
过功率保护		≒320W
过电流保护		≒3.3A	≒33A
规格
短路	电流（CC）	≒3.3/3A	≒33/30A
	电压（CV）	0V	0V
	电阻（CR）	≒40mΩ	≒40mΩ
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm

型号		HDL2512B+
额定值 ( 0～40 ℃)	输入电压	0~500V
	输入电流	0~1.5A	0~15A
	输入功率	300W
	最小操作电压	0.3V at 1.5A	3V at 15A
定电压模式	档位	0.1~50V	0.1~500V
	分辨率	10mV	100mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~1.5A	0~15A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	0.3Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式 *3	档位	300W
	分辨率	10mW
	精度	0.1%+0.2%
动态模式
动态模式	CC 模式
	T1＆T2	20μS~3600S /Res:1 μS
	精度	2μS±100ppm
	上升/下降斜率 *4	0.0001~0.2A/μS	0.001~0.8A/μS
	最小上升时间 *5	≒10uS	≒10uS
测量范围
电压回读值	档位	0~50V	0~500V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~1.5A	0~15A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	10mW
	精度	±(0.1%+0.2%FS)
保护范围
过功率保护		≒320W
过电流保护		≒1.6A	≒16A
规格
短路	电流（CC）	≒1.6/1.5A	≒16/15A
	电压（CV）	0V	0V
	电阻（CR）	≒180mΩ	≒180mΩ
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm

型号		HDL2512C+
额定值 ( 0～40℃)	输入电压	0~120V
	输入电流	0~6A	0~60A
	输入功率	300W
	最小操作电压	0.25V at 6A	2.5V at 60A
定电压模式	档位	0.1~15V	0.1~120V
	分辨率	1mV	10mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电流模式	档位	0~6A	0~60A
	分辨率	1mA	10mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S*2	0.01%+0.0008S
定功率模式*3	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.3%FS)
动态模式
动态模式	CC模式
	T1＆T2	20μS~3600S /Res:1μS
	精度	2μS±100ppm
	上升/下降斜率*4	0.0001~0.3A/μS	0.001~3A/μS
	最小上升时间*5	≒10uS	≒10uS
测量范围
电压回读值	档位	0~15V	0~120V
	分辨率	0.1 mV	1mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~6A	0~60A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
功率回读值	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.3%FS)
保护范围
过功率保护		≒320W
过电流保护		≒6.5A	≒65A
规格
短路	电流（CC）	≒6.5/6A	≒65/60A
	电压（CV）	0V	0V
	电阻（CR）	≒40mΩ	≒40mΩ
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm

型号		HDL2512H+
额定值 ( 0～40 ℃)	输入电压	0~800V
	输入电流	0~0.5A	0~5A
	输入功率	300W
	最小操作电压	0.7V at 0.5A	7V at 5A
定电压模式	档位	0.1~80V	0.1~800V
	分辨率	10mV	100mV
	精度	±(0.05%+0.1%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~0.5A	0~5A
	分辨率	1mA	1mA
	精度	±(0.05%+0.1%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	2Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式 *3	档位	300W
	分辨率	10mW
	精度	0.2%+0.2%FS)
动态模式
动态模式	CC 模式
	T1＆T2	20μS~3600S /Res:1 μS
	精度	2μS±100ppm
	上升/下降斜率 *4	0.0001~0.04A/μS	0.001~0.2A/μS
	最小上升时间 *5	≒20uS	≒20uS
测量范围
电压回读值	档位	0~80V	0~800V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~0.5A	0~5A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒320W
过电流保护		≒0.55A	≒5.5A
规格
短路	电流（CC）	≒0.55/0.5A	≒5.5/5A
	电压（CV）	0V	0V
	电阻（CR）	≒1.4Ω
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm

型号		HDL2512A++
额定值 ( 0～40℃)	输入电压	0~150V
	输入电流	0~3A	0~30A
	输入功率	300W
	最小操作电压	0.14V at 3A	1.4V at 30A
定电压模式	档位	0.1~18V	0.1~150V
	分辨率	1mV	1mV
	精度	±(0.05%+0.02%FS)	±(0.05%+0.025%FS)
定电流模式	档位	0~3A	0~30A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式*3	档位	300W
	分辨率	1mW
	精度	±（0.1%+0.1%FS）
动态模式（CC模式）
T1＆T2		20μS~3600S /Res:1μS
精度		2μS±100ppm
上升/下降斜率*4		0.0001~0.2A/μS	0.001~1.5A/μS
最小上升时间*5		≒10uS	≒10uS
测量范围
电压回读值	档位	0~18V	0~150V
	分辨率	0.1 mV	1 mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~3A	0~30A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.1%FS)
保护范围
过功率保护		≒320W
过电流保护		≒3.3A	≒33A
规格
短路	电流（CC）	≒3.3/3A	≒33/30A
	电压（CV）	0V	0V
	电阻（CR）	≒40mΩ	≒40mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm325mm

型号		HDL2512B++
额定值 ( 0～40 ℃)	输入电压	0~500V
	输入电流	0~1.5A	0~15A
	输入功率	300W
	最小操作电压	0.3V at 1.5A	3V at 15A
定电压模式	档位	0.1~50V	0.1~500V
	分辨率	1mV	10mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~1.5A	0~15A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	0.3Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式 *3	档位	300W
	分辨率	10mW
	精度	0.1%+0.2%
动态模式
动态模式	CC 模式
	T1＆T2	20μS~3600S /Res:1 μS
	精度	2μS±100ppm
	上升/下降斜率 *4	0.0001~0.2A/μS	0.001~0.8A/μS
	最小上升时间 *5	≒10uS	≒10uS
测量范围
电压回读值	档位	0~50V	0~500V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~1.5A	0~15A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	10mW
	精度	±(0.1%+0.2%FS)
保护范围
过功率保护		≒320W
过电流保护		≒1.6A	≒16A
规格
短路	电流（CC）	≒1.6/1.5A	≒16/15A
	电压（CV）	0V	0V
	电阻（CR）	≒180mΩ	≒180mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm325mm

型号		HDL2512C++
额定值 ( 0～40℃)	输入电压	0~120V
	输入电流	0~6A	0~60A
	输入功率	300W
	最小操作电压	0.25V at 6A	2.5V at 60A
定电压模式	档位	0.1~18V	0.1~120V
	分辨率	1mV	1mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电流模式	档位	0~6A	0~60A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式*3	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.3%FS)
动态模式
动态模式	CC模式
	T1＆T2	20μS~3600S /Res:1μS
	精度	2μS±100ppm
	上升/下降斜率*4	0.0001~0.3A/μS	0.001~3A/μS
	最小上升时间*5	≒10uS	≒10uS
测量范围
电压回读值	档位	0~18V	0~120V
	分辨率	0.1 mV	1mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~6A	0~60A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
功率回读值	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.3%FS)
保护范围
过功率保护		≒320W
过电流保护		≒6.5A	≒65A
规格
短路	电流（CC）	≒6.5/6A	≒65/60A
	电压（CV）	0V	0V
	电阻（CR）	≒40mΩ	≒40mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm325mm

型号		HDL2512H++
额定值 ( 0～40 ℃)	输入电压	0~800V
	输入电流	0~0.5A	0~5A
	输入功率	300W
	最小操作电压	0.7V at 0.5A	7V at 5A
定电压模式	档位	0.1~80V	0.1~800V
	分辨率	1mV	10mV
	精度	±(0.05%+0.1%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~0.5A	0~5A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.1%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	2Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式 *3	档位	300W
	分辨率	10mW
	精度	(0.2%+0.2%FS)
动态模式
动态模式	CC 模式
	T1＆T2	20μS~3600S /Res:1 μS
	精度	2μS±100ppm
	上升/下降斜率 *4	0.0001~0.04A/μS	0.001~0.2A/μS
	最小上升时间 *5	≒20uS	≒20uS
测量范围
电压回读值	档位	0~80V	0~800V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~0.5A	0~5A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒320W
过电流保护		≒0.55A	≒5.5A
规格
短路	电流（CC）	≒0.55/0.5A	≒5.5/5A
	电压（CV）	0V	0V
	电阻（CR）	≒1.4Ω
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm325mm

型号		HDL2513A+
额定值 ( 0～40℃)	输入电压	0~150V
	输入电流	0~6A	0~60A
	输入功率	600W
	最小操作电压	0.25V at 6A	2.5V at 60A
定电压模式	档位	0.1~18V	0.1~150V
	分辨率	1mV	1mV
	精度	±(0.05%+0.02%FS)	±(0.05%+0.025%FS)
定电流模式	档位	0~6A	0~60A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式*3	档位	600W
	分辨率	1mW
	精度	±(0.2%+0.2%FS)
动态模式
动态模式	CC模式
	T1＆T2	100μS~3600S /Res:1μS
	精度	10μS±100ppm
	上升/下降斜率*4	0.001~0.15A/μS	0.01~1A/μS
	最小上升时间*5	≒50uS	≒60uS
测量范围
电压回读值	档位	0~18V	0~150V
	分辨率	0.1 mV	1mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~6A	0~60A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	600W
	分辨率	1mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒620W
过电流保护		≒6.6A	≒66A
规格
短路	电流（CC）	≒6.6/6A	≒66/60A
	电压（CV）	≒0V
	电阻（CR）	≒30mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm455mm

型号		HDL2513B+
额定值 ( 0～40 ℃)	输入电压	0~500V
	输入电流	0~3A	0~30A
	输入功率	600W
	最小操作电压	0.3V at 3A	3V at 30A
定电压模式	档位	0.1~50V	0.1~500V
	分辨率	1mV	10mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~3A	0~30A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.02%+0.08S *2	0.02%+0.0008S
定功率模式 *3	档位	600W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
动态模式
动态模式	CC 模式
	T1＆T2	100μS~3600S /Res:1 μS
	精度	10μS±100ppm
	上升/下降斜率 *4	0.001~0.05A/μS	0.01~0.5A/μS
	最小上升时间 *5	≒60uS	≒60uS
测量范围
电压回读值	档位	0~50V	0~500V
	分辨率	1 mV	10mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~6A	0~60A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	600W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒650W
过电流保护		≒3,3A	≒33A
规格
短路	电流（CC）	≒3.4/3A	≒34/30A
	电压（CV）	0V
	电阻（CR）	≒100mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm455mm

型号		HDL2513C+
额定值 ( 0～40℃)	输入电压	0~120V
	输入电流	0~12A	0~120A
	输入功率	600W
	最小操作电压	0.2V at 12A	2V at 120A
定电压模式	档位	0.1~18V	0.1~120V
	分辨率	1mV	1mV
	精度	±(0.05%+0.02%FS)	±(0.05%+0.025%FS)
定电流模式	档位	0~12A	0~120A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式*3	档位	600W
	分辨率	10mW
	精度	±（0.2%+0.2%FS）
动态模式
动态模式	CC模式
	T1＆T2	100μS~3600S /Res:1μS
	精度	10μS±100ppm
	上升/下降斜率*4	0.001~0.2A/μS	0.01~1.6A/μS
	最小上升时间*5	≒60uS	≒60uS
测量范围
电压回读值	档位	0~18V	0~120V
	分辨率	0.1 mV	1mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~12A	0~120A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.1%FS)
功率回读值	档位	600W
	分辨率	10mW
	精度	±(0.2%+0.2%FS)
保护范围
过功率保护		≒620W
过电流保护		≒13A	≒130A
规格
短路	电流（CC）	≒13/12A	≒130/120A
	电压（CV）	0V	0V
	电阻（CR）	≒15mΩ	≒15mΩ
输入端子阻抗	500KΩ
接口	USB,RS232,LAN
尺寸	208.5mm84.5mm455mm

【提示：最多可比较4个产品】

选择	系列	电压	电流	功率	分辨率
	HDL2500+系列示波型直流电子负载	0-800V	0-240A	0-4500W	0.1mV/1mV/0.1mA

标准配件

电源

仪器标配一根用户所在国标准的电源线，也可单独购买。

装箱单

包含：校准证书，装箱单，保修卡及合格证

HDL2500+ 编程手册

2024-11-14

HDL2500+ 快速指南

2024-11-14

HDL2500+ 用户手册

2024-11-14
