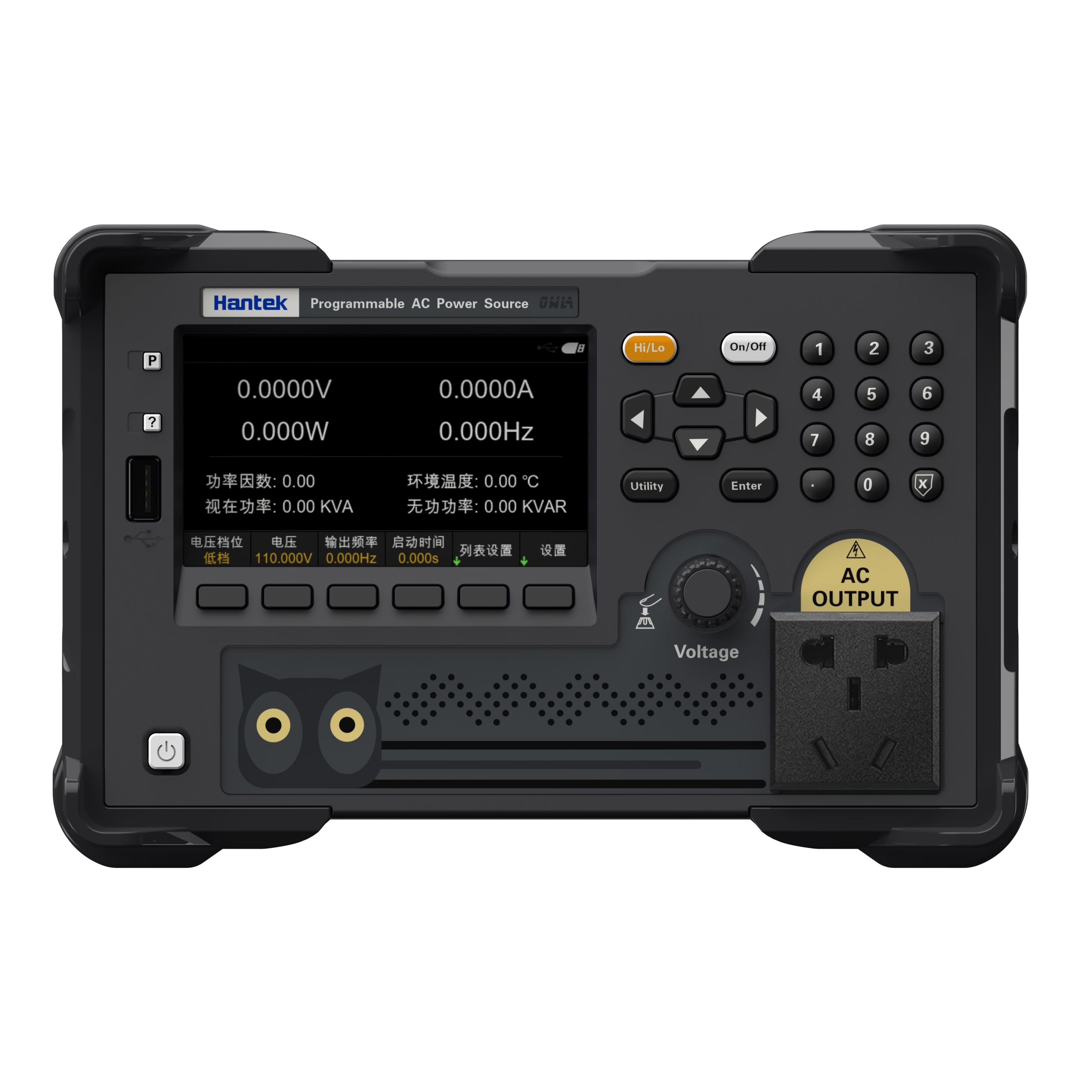

变频电源APE系列


APE系列数据记录型变频电源技术先进、可靠性高。产品采用高清彩色液晶屏和高级硅胶按键，带有高精度的电压、电流、功率、频率记录功能。APE系列交流变频电源功率从500W至240kW，输出可模拟世界各地不同电压及频率，具有负载适应性强、输出波形品质好、操作简单、体积小重量轻等特点，具有短路、过流、过压、过热保护功能，适用于进出口设备的生产检测，专业应用于家电、电机、认证机构、医疗设备、照明等领域，满足产品的设计开发、产线检测、质保检测、老化寿命测试等测试要求。
  • 产品概述
  • 技术参数
  • 型号及对比
  • 产品附件
  • 软件及下载
  • 探头
  • 最大10.1寸高清液晶显示屏和高级硅胶按键，人机界面友好；
  • 具有波形显示及记录功能，记录时间长达30天。
  • 动态响应速度快，电压突变反应时间在20ms以内；
  • 具备110V/220V，50Hz/60Hz等快捷键，一键到位，提高日常工作效率；
  • 具有过热保护、过流保护、过压保护和过功率保护；
  • 输出波形纯净，波形失真度低；
  • 具备电压上浮下浮快捷操作，快速测试设备在额定电压允许波动范围内的性能；
  • 启动状态下输出电压、频率可调，使用灵活；
  • 具备智能监控功能，实时监控内部电压，电流，温度等参数，一旦出现异常，立即报警，提示操作人员及时处理；
  • 适应三相不平衡负载，三相电源的任一相可以作为单相电源独立使用。
电压，电流，功率，温度记录功能
产品自带温度、高精度电压、电流、功率、功率因数、频率表，实现超高性价比。
波形显示与记录功能，记录时间长达30天
可长时间记录设备的电压、电流、功率等信息，并绘制动态曲线，数据记录的间隔时间可设置。
具备多个快捷键
具有110V/220V，50Hz/60Hz等快捷键，一键到位，提高日常工作效率；
List 输出序列波形
为用户提供简单易行的方式来实现输出参数逐步或连续的变化，输出电压的幅度。可以模拟各种电源瞬间断电、缓升等特性。
前置USB接口实现导入导出文件功能
通过USB接口导入CSV 格式文件，生成波形输出。外部存储功能，将系统设置保存到外部存储器中。
设置软启动时间
可以让用户自行设置电压软启动时间，使电压有规律的递增，逐步达到设定值，也可以减少待测物开机时的浪涌电流。
提供丰富的配置接口
标配USB，RS232，RS485、LAN，选配GPIB等通信接口。
型号 输入输出 额定电压 额定电流 输出功率 接口 尺寸L×W×H（mm） 重量（kg）
APE11L500 单相输入 单相输出 110V/220V 4.5A/2.3A 500VA 标配：RS232/485，
USB，LAN 		344×208.5×125
APE11L1000 110V/220V 9.1A/4.5A 1KVA 455×208.5×125
APE11L3000 220V 14A 3KVA 500×430×132 20
APE31L5000 三相输入 单相输出 220V 23A 5KVA 标配：RS232/485,
USB,LAN,数字IO
选配：GPIB 		500×430×132 20
APE31010 110V/220V 91A/45A 10KVA 635×600×805
APE31015 110V/220V 136A/68A 15KVA 1000×600×1100
APE31020 110V/220V 182A/91A 20KVA 1000×600×1100
APE31030 110V/220V 273A/136A 30KVA 1000×600×1100
APE31045 110V/220V 409A/205A 45KVA 1100×750×1300
APE31060 110V/220V 545A/273A 60KVA 1100×750×1300
APE31070 110V/220V 636A/318A 70KVA 1100×750×1300
APE31100 110V/220V 909A/456A 100KVA 1300×900×1500
APE33015 三相输入 三相输出 110V/220V 45A/23A 15KVA 标配：RS232/485,
USB,LAN,数字IO
选配：GPIB 		1000×600×1100
APE33020 110V/220V 61A/30A 20KVA 1000×600×1100
APE33030 110V/220V 91A/45A 30KVA 1000×600×1100
APE33045 110V/220V 136A/68A 45KVA 1100×750×1300
APE33060 110V/220V 182A/91A 60KVA 1100×750×1300
APE33090 110V/220V 273A/136A 90KVA 1300×900×1500
APE33120 110V/220V 364A/182A 120KVA
APE33150 110V/220V 454A/227A 150KVA
APE33180 110V/220V 545A/273A 180KVA
APE33240 110V/220V 727A/364A 240KVA
参数 APE11L500 APE11L1000 APE11L3000 APE31L5000
输出功能 模拟各国电压
隔离功能 内置隔离变压器
接线方式 输入端：单相两线 输出端：单相两线 输入端：三相三线
输出端：单相两线
输出相数 单相两线+PE
输出模式 单相标准正弦波输出
输出电压 低档：0-150.0V 额定电压：110.0V；
高档：150.0-300.0V 额定电压：220.0V；
高档锁定：0-300.0V 额定电压：220.0V 		0-300.0V 额定电压：220.0V
电压设置精度 精度：≤0.05% 解析度：0.1V
额定电流 低档 4.5A 9.1A 14A 23A
高档 2.3A 4.5A
输出功率 500VA 1KVA 3KVA 5KVA
输出频率 45-65Hz,100Hz，120Hz， 200Hz， 240Hz
频率设置精度 精度：≤0.05% 解析度：0.1
频率稳定度 ≤0.05%
电压失真度 ＜1.5%(线性负载）
反应时间 ≤2ms
电压突变响应时间 ≤20ms
波峰因数 1.41±0.1
源电压效应 ≤1%
负载效应 ≤1%
效率 ＞85% >90%
显示模式 4.3寸LCD显示 7寸LCD显示
电压测量精度 精度：0.2%FS+0.3%显示值 解析度：0.1V
频率测量精度 精度：0.05% 解析度：0.1Hz
电流测量精度 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A
自动记忆功能 设置参数自动记忆，开机自动调用
快捷组调用 10组快捷操作参数组，可快速切换
实时调整功能 启动状态下，可实时调整输出电压设置值
过载能力 105%＜过载≤110% 60秒后切断输出
110%＜过载≤120% 5秒后切断输出
保护装置 输出过流、过载保护、输出短路保护、过热保护
通讯接口 标配：RS232/485，USB，LAN 标配：RS232/485,
USB,LAN,数字IO
选配：GPIB
输入相数 单相两线+PE 三相三线+PE
输入电压范围 220V±10% 380V±15%
输入频率范围 50Hz
工作温度 0~40℃
工作湿度 20~90%RH(非凝露)
尺寸L×W×H（mm） 344×208.5×125 455×208.5×125 500×430×132
参数 APE31010 APE31015 APE31020 APE31030 APE31045 APE31060 APE31070 APE31100
输出功能 模拟各国电压
隔离功能 内置隔离变压器
接线方式 输入端：三相四线  输出端：单相两线
输出相数 单相两线+PE
输出模式 单相标准正弦波输出
输出电压 低档：0-150.0V 额定电压：110.0V；
高档：150.0-300.0V 额定电压220.0V；
高档锁定：0-300.0V 额定电压：220.0V
电压设置精度 精度：≤0.05% 解析度：0.1V
额定电流 低档 91A 136A 182A 273A 409A 545A 636A 909A
高档 45A 68A 91A 136A 205A 273A 318A 456A
输出功率 10KVA 15KVA 20KVA 30KVA 45KVA 60KVA 70KVA 100KVA
输出频率 45-65Hz
频率设置精度 精度：≤0.05% 解析度：0.1
频率稳定度 ≤0.05%
电压失真度 ＜1.5%(线性负载）
反应时间 ≤2ms
电压突变响应时间 ≤20ms
波峰因数 1.41±0.1
源电压效应 ≤1%
负载效应 ≤1%
效率 ＞90%
显示模式 10.1寸LCD显示
电压测量精度 精度：0.2%FS+0.3%显示值 解析度：0.1V
频率测量精度 精度：0.05% 解析度：0.1Hz
电流测量精度 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A
自动记忆功能 设置参数自动记忆，开机自动调用
快捷组调用 10组快捷操作参数组，可快速切换
实时调整功能 启动状态下，可实时调整输出电压设置值
过载能力 105%＜过载≤110% 60秒后切断输出
110%＜过载≤120% 5秒后切断输出
保护装置 输出过流、过载保护、输出短路保护、过热保护
通讯接口 标配：RS232/485,USB,LAN,数字IO 选配：GPIB
输入相数 三相四线+PE
输入电压范围 380V±15%
输入频率范围 50Hz/60Hz
工作温度 0~40℃
工作湿度 20~90%RH(非凝露)
尺寸L×W×H（mm） 635×600×805 1000×600×1100 1100×750×1300 1300×900×1500
参数 APE33015 APE33020 APE33030 APE33045 APE33060 APE33090 APE33120 APE33150 APE33180 APE33240
输出功能 模拟各国电压
隔离功能 内置隔离变压器
接线方式 输入端：三相四线  输出端：三相四线
输出相数 三相四线+PE
输出模式 三相标准正弦波输出
输出电压 低档：1.0-150.0V 额定电压：110.0V；
高档：150.0-300.0V 额定电压220.0V；
高档锁定：1.0-300.0V 额定电压：220.0V
电压设置精度 精度：≤0.05% 解析度：0.1V
额定电流 低档 45A 61A 91A 136A 182A 273A 364A 454A 545A 727A
高档 23A 30A 45A 68A 91A 136A 182A 227A 273A 364A
输出功率 15KVA 20KVA 30KVA 45KVA 60KVA 90KVA 120KVA 150KVA 180KVA 240KVA
输出频率 45-65Hz
频率设置精度 精度：≤0.05% 解析度：0.1
频率稳定度 ≤0.05%
电压失真度 ＜1.5%(线性负载）
反应时间 ≤2ms
电压突变响应时间 ≤20ms
三相相角 120°±2°
波峰因数 1.41±0.1
源电压效应 ≤1%
负载效应 ≤1%
效率 ＞90%
显示模式 10.1寸高清显示屏
电压测量精度 精度：0.2%FS+0.3%显示值 解析度：0.1V
频率测量精度 精度：0.05% 解析度：0.1Hz
电流测量精度 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A
自动记忆功能 设置参数自动记忆，开机自动调用
快捷组调用 10组快捷操作参数组，可快速切换
实时调整功能 启动状态下，可实时调整输出电压设置值
过载能力 105%＜过载≤110% 60秒后切断输出
110%＜过载≤120% 5秒后切断输出
保护装置 输出过流、过载保护、输出短路保护、过热保护
通讯接口 标配：RS232/485,USB,LAN,数字IO 选配：GPIB
输入相数 三相四线+PE
输入电压范围 380V±15%
输入频率范围 50Hz/60Hz
工作温度 0~40℃
工作湿度 20~90%RH(非凝露)
尺寸L×W×H（mm） 1000×600×1100 1100×750×1300 1300×900×1500
参数 APE11L500 APE11L1000 APE11L3000 APE31L5000
输出功能 模拟各国电压
隔离功能 内置隔离变压器
接线方式 输入端：单相两线 输出端：单相两线 输入端：三相三线
输出端：单相两线
输出相数 单相两线+PE
输出模式 单相标准正弦波输出
输出电压 低档：0-150.0V 额定电压：110.0V；
高档：150.0-300.0V 额定电压：220.0V；
高档锁定：0-300.0V 额定电压：220.0V 		0-300.0V 额定电压：220.0V
电压设置精度 精度：≤0.05% 解析度：0.1V
额定电流 低档 4.5A 9.1A 14A 23A
高档 2.3A 4.5A
输出功率 500VA 1KVA 3KVA 5KVA
输出频率 45-65Hz,100Hz，120Hz， 200Hz， 240Hz
频率设置精度 精度：≤0.05% 解析度：0.1
频率稳定度 ≤0.05%
电压失真度 ＜1.5%(线性负载）
反应时间 ≤2ms
电压突变响应时间 ≤20ms
波峰因数 1.41±0.1
源电压效应 ≤1%
负载效应 ≤1%
效率 ＞85% >90%
显示模式 4.3寸LCD显示 7寸LCD显示
电压测量精度 精度：0.2%FS+0.3%显示值 解析度：0.1V
频率测量精度 精度：0.05% 解析度：0.1Hz
电流测量精度 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A
自动记忆功能 设置参数自动记忆，开机自动调用
快捷组调用 10组快捷操作参数组，可快速切换
实时调整功能 启动状态下，可实时调整输出电压设置值
过载能力 105%＜过载≤110% 60秒后切断输出
110%＜过载≤120% 5秒后切断输出
保护装置 输出过流、过载保护、输出短路保护、过热保护
通讯接口 标配：RS232/485，USB，LAN 标配：RS232/485,
USB,LAN,数字IO
选配：GPIB
输入相数 单相两线+PE 三相三线+PE
输入电压范围 220V±10% 380V±15%
输入频率范围 50Hz
工作温度 0~40℃
工作湿度 20~90%RH(非凝露)
尺寸L×W×H（mm） 344×208.5×125 455×208.5×125 500×430×132
参数 APE31010 APE31015 APE31020 APE31030 APE31045 APE31060 APE31070 APE31100
输出功能 模拟各国电压
隔离功能 内置隔离变压器
接线方式 输入端：三相四线  输出端：单相两线
输出相数 单相两线+PE
输出模式 单相标准正弦波输出
输出电压 低档：0-150.0V 额定电压：110.0V；
高档：150.0-300.0V 额定电压220.0V；
高档锁定：0-300.0V 额定电压：220.0V
电压设置精度 精度：≤0.05% 解析度：0.1V
额定电流 低档 91A 136A 182A 273A 409A 545A 636A 909A
高档 45A 68A 91A 136A 205A 273A 318A 456A
输出功率 10KVA 15KVA 20KVA 30KVA 45KVA 60KVA 70KVA 100KVA
输出频率 45-65Hz
频率设置精度 精度：≤0.05% 解析度：0.1
频率稳定度 ≤0.05%
电压失真度 ＜1.5%(线性负载）
反应时间 ≤2ms
电压突变响应时间 ≤20ms
波峰因数 1.41±0.1
源电压效应 ≤1%
负载效应 ≤1%
效率 ＞90%
显示模式 10.1寸LCD显示
电压测量精度 精度：0.2%FS+0.3%显示值 解析度：0.1V
频率测量精度 精度：0.05% 解析度：0.1Hz
电流测量精度 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A
自动记忆功能 设置参数自动记忆，开机自动调用
快捷组调用 10组快捷操作参数组，可快速切换
实时调整功能 启动状态下，可实时调整输出电压设置值
过载能力 105%＜过载≤110% 60秒后切断输出
110%＜过载≤120% 5秒后切断输出
保护装置 输出过流、过载保护、输出短路保护、过热保护
通讯接口 标配：RS232/485,USB,LAN,数字IO 选配：GPIB
输入相数 三相四线+PE
输入电压范围 380V±15%
输入频率范围 50Hz/60Hz
工作温度 0~40℃
工作湿度 20~90%RH(非凝露)
尺寸L×W×H（mm） 635×600×805 1000×600×1100 1100×750×1300 1300×900×1500
参数 APE33015 APE33020 APE33030 APE33045 APE33060 APE33090 APE33120 APE33150 APE33180 APE33240
输出功能 模拟各国电压
隔离功能 内置隔离变压器
接线方式 输入端：三相四线  输出端：三相四线
输出相数 三相四线+PE
输出模式 三相标准正弦波输出
输出电压 低档：1.0-150.0V 额定电压：110.0V；
高档：150.0-300.0V 额定电压220.0V；
高档锁定：1.0-300.0V 额定电压：220.0V
电压设置精度 精度：≤0.05% 解析度：0.1V
额定电流 低档 45A 61A 91A 136A 182A 273A 364A 454A 545A 727A
高档 23A 30A 45A 68A 91A 136A 182A 227A 273A 364A
输出功率 15KVA 20KVA 30KVA 45KVA 60KVA 90KVA 120KVA 150KVA 180KVA 240KVA
输出频率 45-65Hz
频率设置精度 精度：≤0.05% 解析度：0.1
频率稳定度 ≤0.05%
电压失真度 ＜1.5%(线性负载）
反应时间 ≤2ms
电压突变响应时间 ≤20ms
三相相角 120°±2°
波峰因数 1.41±0.1
源电压效应 ≤1%
负载效应 ≤1%
效率 ＞90%
显示模式 10.1寸高清显示屏
电压测量精度 精度：0.2%FS+0.3%显示值 解析度：0.1V
频率测量精度 精度：0.05% 解析度：0.1Hz
电流测量精度 精度：0.3%FS+0.5%显示值 解析度：0.1A/1A
自动记忆功能 设置参数自动记忆，开机自动调用
快捷组调用 10组快捷操作参数组，可快速切换
实时调整功能 启动状态下，可实时调整输出电压设置值
过载能力 105%＜过载≤110% 60秒后切断输出
110%＜过载≤120% 5秒后切断输出
保护装置 输出过流、过载保护、输出短路保护、过热保护
通讯接口 标配：RS232/485,USB,LAN,数字IO 选配：GPIB
输入相数 三相四线+PE
输入电压范围 380V±15%
输入频率范围 50Hz/60Hz
工作温度 0~40℃
工作湿度 20~90%RH(非凝露)
尺寸L×W×H（mm） 1000×600×1100 1100×750×1300 1300×900×1500
