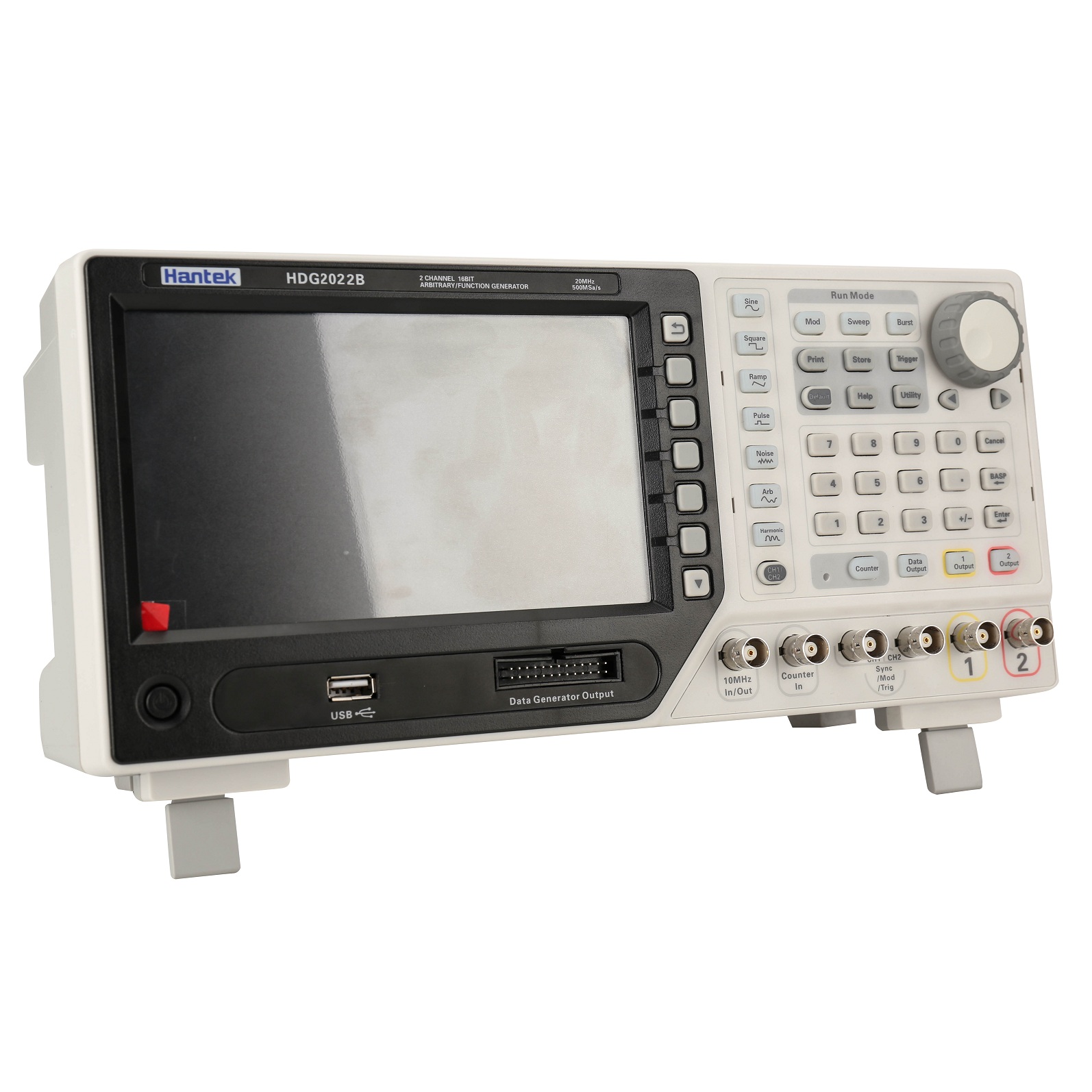

16 位分辨率，250MSa/s采样率；
64M存储深度；
100/80/60/30MHz正弦波频率输出；
16 通道数字输出和模拟通道输出5种标准波形和多种任意波形；
丰富的调制功能,支持 AM, FM, PM, ASK, FSK, PSK 和PWM等；
标配TCXO时基, 可选的高稳定性OCXO；
7 寸16K色TFT液晶屏，WVGA(800X480);
多种可选接口: USB Host, USB Device

型号	HDG2102B	HDG2082B	HDG2062B	HDG2032B
主要特性
通道	2	2	2	2
波形长度	64M	64M	64M	64M
频率范围	100MHz	80MHz	60MHz	30MHz
采样率	250MSa/s
电压分辨率	16Bit
数字输出模式	16通道输出
频率特性
标配波形输出	Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC
正弦波	1uHz~最高频率
方波	1uHz~30MHz	1uHz~30MHz	1uHz~30MHz	1uHz~30MHz
脉冲波	1uHz~15MHz	1uHz~15MHz	1uHz~15MHz	1uHz~15MHz
三角波	1uHz~4MHz	1uHz~4MHz	1uHz~4MHz	1uHz~4MHz
白噪声	100MHz	80MHz	60MHz	30MHz
任意波	1uHz~20MHz	1uHz~20MHz	1uHz~20MHz	1uHz~20MHz
分辨率	1uHz
精度	±50ppm, 18~28℃
正弦频谱纯度
谐波失真	Typical（0dBm）DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc
总谐波失真	<0.1% (10Hz-20kHz, 0dBm)
寄生信号（非谐波）	Typical(0dBm):≤10MHz: <-65dBc;
	>10MHz <-65dBc+6dB/spectrum phase
相位噪声	Typical(0dBm,10kHz offset,) 10MHz:≤-115dBc/Hz
方波特性
上升/下降时间	<10ns	<11ns	<12ns	<14ns
过冲	<3%(100KHz, 1Vpp)
占空比	≤10MHz: 20.0%~80.0%;			8.0%~92.0%
	10MHz~40MHz: 40.0%~60.0%;
	>40MHz: 50.0%
不对称性	1% of period+5ns
抖动	Typical（1MHz,1Vpp, 50Ω）≤5MHz: 2ppm+500ps; > 5MHz: 500ps
三角波特性
线性	≤1%(1KHz, 1Vpp)
对称性	0%~100%
脉冲波特性
周期	33.33ns~1Ms	40ns~1Ms	40ns~1Ms	50ns~1Ms
脉冲	≥12ns	≥14ns	≥14ns	≥16ns
上升/下降时间	≥8ns	≥9ns	≥10ns	≥10ns
过冲	<3%(1VPP)
抖动	Typical（1MHz, 1Vpp, 50Ω）
	≤5MHz 2ppm+500ps
	> 5MHz 500ps
任意波特性
波形长度	64M
垂直分辨率	16 Bit
采样率	250MSa/s
上升/下降时间	Typical(1Vpp):<6ns
抖动	Typical（1MHz, 1Vpp, 50Ω）
	≤5MHz 2ppm+500ps;
	> 5MHz 500ps
幅度特性
幅度范围	≤20MHz:2mVpp - 20Vpp;≤60MHz:2mVpp -15Vpp;≤80MHz:2mVpp -10Vpp;
	≤90MHz:2mVpp - 5Vpp;≤100MHz:2mVpp - 2Vpp
精度	1KHz正弦波，0V偏移，>10mVpp,自动（±1%±2mVpp)
幅度平坦度	≤10MHz:±0.1dB; ≤60MHz:±0.2dB;≤100MHz:±0.4dB
分辨率	1mV或者4 digits
阻抗	50Ω
偏移特性
范围	\|Voffset\| < Vmax – Vpp/2
精度	±(1% of setting + 5mV + 0.5% of amplitude）
调制特性
调制类型	AM, FM,PM,2ASK,2FSK,2PSK,PWM
AM
载波	正弦波，方波，锯齿波，任意波（DC除外）
调制源	内部或外部
调制波	正弦波，方波，锯齿波，白噪声，任意波
调制频率	1Hz~500KHz
调制深度	0%~120%
FM
载波	正弦波，方波，锯齿波，任意波（DC除外）
调制源	内部或外部
调制波	正弦波，方波，锯齿波，白噪声，任意波
调制频率	1Hz~500KHz
调制深度	0%~120%
PM
载波	正弦波，方波，锯齿波，任意波（DC除外）
调制源	内部或外部
调制波	正弦波，方波，锯齿波，白噪声，任意波
调制频率	1Hz~500KHz
调制深度	0%~120%
2ASK
载波	正弦波，方波，三角波，任意波（DC除外）
调制源	内部或外部
调制波	50%占空比的方波（PWM:正弦波，方波，锯齿波，噪声，任意波）
调制频率	1Hz~500KHz
2FSK
载波	正弦波，方波，三角波，任意波（DC除外）
调制源	内部或外部
调制波	50%占空比的方波
调制频率	1Hz~500KHz
2PSK
载波	正弦波，方波，三角波，任意波（DC除外）
调制源	内部或外部
调制波	50%占空比的方波
调制频率	1Hz~500KHz
PWM
载波	正弦波，方波，三角波，任意波（DC除外）
调制源	内部或外部
调制波	正弦波，方波，锯齿波，噪声，任意波
调制频率	1Hz~500KHz
宽度偏差	0% to 100% of Pulse Width
脉冲串特性
脉冲计数	1到2000 000 000
门控源	外部触发
触发源	内部、外部、手动
扫频特性
载波	正弦波，方波，锯齿波，任意波（DC除外）
类型	线性
方向	上
扫描/保持/返回时间	280 000s
触发源	内部、外部、手动
标记	同步信号的下降沿(可编程)
通用特性
接口	USB主从接口，LAN可选
显示	7英寸64K色TFT液晶屏，800*640分辨率
电压	100-120VACRMS(±10%), 45Hz to 440Hz, CATⅡ; 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ
功率	<60W
输出电流	0.15A
重量	3KG
