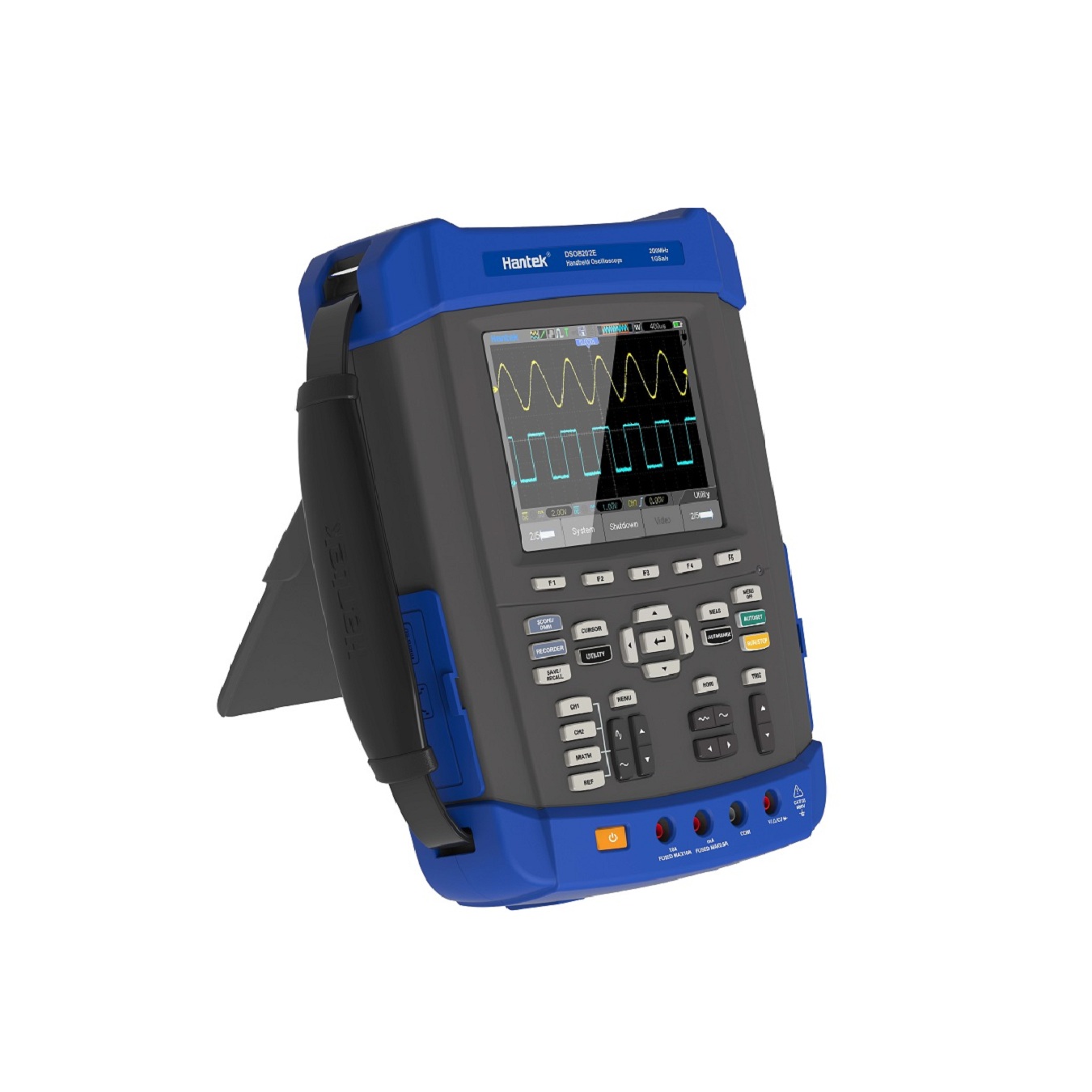

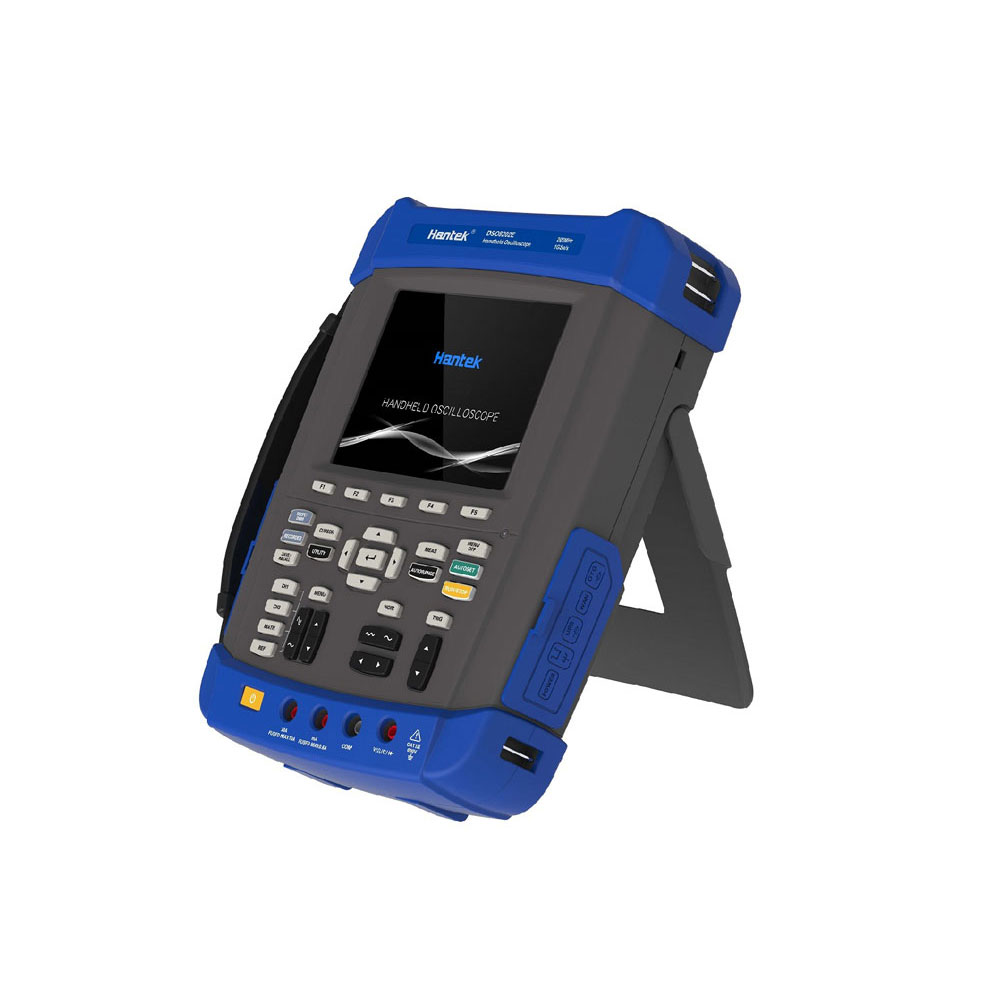

DSO8000E系列
六合一手持实验室:示波器/任意信号发生器/万用表/数据记录仪/频率计数器/FFT频谱分析.
IP-51等级,防尘,防水,防摔;适合恶劣环境使用要求.
标配符合欧洲安规标准的大保险丝.
标配电池带电量指示，触点连接容易更换，也可选配18650电池盒，自行安装大容量18650电池.
标配防盗锁孔，三脚架固定座，吊带（便于悬挂），FLASH照明（便于在黑暗环境中使用）.
便于更换的BNC安全接头，并标配一套接头.
1GSa/s 实时采样率,2M 存储深度, 6000 计数万用表.
5.6寸大屏幕彩色液晶显示，高分辨率(640*480).
功能图片
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 型号 | DSO8072E | DSO8102E | DSO8152E | DSO8202E |
| 采集 | ||||
| 采样类型 | 实时采样 | |||
| 采集方式 | ||||
| 采样 | 采样数据 | |||
| 峰峰值 | 显示高频和随机毛刺 | |||
| 平均值 | 平均波形， 次数： 4、8、16、32、64、128 | |||
| 输入 | ||||
| 输入耦合 | 直流、交流或者接地(DC、AC、GND) | |||
| 输入阻抗 | 1MΩ±2% ‖20pF±3pF | |||
| 探头衰减 | 1X, 10X | |||
| 探头衰减系数设定 | 1X, 10X, 100X, 1000X | |||
| 最大输入电压 |
类型 Ⅰ和类型Ⅱ:300VRMS(10×); 安装类型类型Ⅲ: 150VRMS(1×); 安装类型Ⅱ;以20 dB/decade为斜率，从100kHz以上开始下降到大于等于3 MHz时的交流峰值13 V,对于非正弦波形，峰值必须小于450 V。 300 V以上的偏移持续时间应小于100 ms, RMS信号电平(包括所有的通过交流藕合删除的直流分量)必须限制到300 V。如果超出了这些值，就可能会损坏仪器。 |
|||
| 水平系统 | ||||
| 采样率范围 | 500MS/s--1GS/s | |||
| 波形内插 | (sin x)/x | |||
| 存储深度 | 2M | |||
| 扫描范围 | 4ns/div~2000s/div(以2-4-8步进) | 2ns/div~2000s/div(以2-4-8步进) | ||
| 采样率和延迟时间精确度 | 500ps（在任何大于1ms的时间间隔） | |||
| 位置范围 |
4ns/格到8ns/格; (-8格 x
s/格) 到 40ms; 20ns/格到80μs /格;(－8格×s/格)到40ms 200μs /格到40s/格; (－8格×s/格)到400s |
2ns/格到10ns/格; (－4格×s/格)到20ms; | ||
| 时间间隔测量精确度（满带宽） |
单次：±（1采样间隔时间+500ppm
x读数+0.6ns); >16个平均值：±（1采样间隔时间+500ppm x 读数+0.4ns); 取样间隔=秒/格÷200 |
|||
| 垂直系统 | ||||
| 垂直分辨率 | 8位分辨率，每个通道同时取样 | |||
| 电压范围 | 2mV/div to 10V/div | |||
| 带宽 | 70MHz | 100MHz | 150MHz | 200MHz |
| 在BNC处的上升时间(典型) | 5ns | 3.5ns | 2.3ns | 1.8ns |
| 在BNC处或使用探头时，取样和平均模式中的模拟带宽，直流耦合 |
±50V(10V/div-5V/div); ±40V(2V/div-500mV/div); ±2V(200mV/div-50mV/div); ±400mV(20mV/div-2mV/div); |
|||
| 数学运算 | 加、减、乘、除、FFT | |||
| FFT | 窗口： Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采样点 | |||
| 带宽限制 | 20MHz | |||
| 低频响应（-3db） | 在BNC处为≤10Hz | |||
| 垂直增益精度 |
在“取样”或“平均”采集模式下，5V/格到10mV/格的精度为±3%; 在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4%; |
|||
| 直流测量精度，平均采集模式 |
垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10
mV /格或更大的单位时. 垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格). 设定从2mV/格到200mV/格增加2mV；从200mV/格到5V/格增加50mV. |
|||
| 电压测量重复性，平均采集模式 |
在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量: ±（3%×读数+0.05格） |
|||
| 触发系统 | ||||
| 触发类型 | 边沿，视频，脉冲，斜率，超时，交替 | |||
| 触发信源 | CH1, CH2, EXT/5, AC Line | |||
| 触发方式 | 自动，正常, 单次 | |||
| 耦合方式 | 直流、交流、噪声抑制、高频抑制、低频抑制 | |||
| 触发灵敏度（边沿触发类型） |
直流(CH1,CH2): 从直流到10MHz为1格，从10MHz到100MHz为1.5格；从100MHz到最大量程为2格； 交流:衰减10Hz以下信号 EXT/5: 从直流到100MHz为1格，从100MHz到200MHz为1.5格； 高频抑制:大于80kHz时将衰减信号 低频抑制:频率大于150KHz时与直流耦合限制相同，小于150KHz将衰减信号 |
|||
| 触发电平范围 | CH1、CH2: 从显示屏中心开始±8个分度; EXT/5: ±6V | |||
| 触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号 |
CH1、CH2: 从中心显示屏开始的±4个分度内为0.2格×伏/格 EXT/5: ±(6%设定值+200mV); |
|||
| 设置电平为50%(典型) | 用大于等于50Hz的输入信号操作 | |||
| 视频触发 | ||||
| 视频触发类型 | CH1、CH2：2个分度的峰—峰值幅度； | |||
| 信号格式和场速率、视频触发类型 | 对于任何场或任何行，都支持NTSC、PAL和SECAM | |||
| 释抑范围 | 100ns ~ 10s | |||
| 脉冲宽度触发 | ||||
| 脉冲宽度触发模式 | 当（＜ 、＞、=、或≠）时触发；“正”脉冲或“负”脉冲 | |||
| 脉冲宽度触发点 |
等于: 当脉冲的下降边越过触发电平时，示波表触发。 不等于:如果脉冲比指定宽度窄，则触发点为下降边。 否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。 小于:触发点为下降边。 大于(也称为超时触发):当脉冲持续时 间长于“脉冲宽度”指定的时间时，示波表触发。 |
|||
| 脉冲宽度范围 | 20ns ~ 10s | |||
| 斜率触发 | ||||
| 斜率触发模式 | 当(＜、＞、=、或≠）时触发；“正”斜率或“负”斜率 | |||
| 斜率触发点 |
等于: 当波形斜率等于设置斜率时，示波表触发。 不等于: 当波形斜率不等于设置时，示波表触发。 小于: 当波形斜率小于设置斜率时，示波表触发。 大于: 当波形斜率大于设置斜率时，示波表触发。 |
|||
| 时间设置范围 | 20ns ~ 10s | |||
| 超时触发 | ||||
| 超时触发模式 | 上升沿、下降沿 | |||
| 时间设置范围 | 20ns ~ 10s | |||
| 交替触发 | ||||
| CH1 | 内部触发：边沿、脉宽、视频、斜率 | |||
| CH2 | 内部触发：边沿、脉宽、视频、斜率 | |||
| 触发频率计数器 | ||||
| 读数分辨率 | 6位 | |||
| 精度（典型） | ±30ppm（包括所有的频率参考误差和±1计算误差） | |||
| 频率范围 | 交流耦合、从最小4Hz到额定带宽 | |||
| 信号源 |
“脉冲宽度”或“边沿触发”模式:所有可用触发源 “频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。 “脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。 “边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。 “视频触发”模式:“频率计算器”不工作。 |
|||
| 测量 | ||||
| 光标测量 |
光标间的电压差△V 光标间的时间差△T △T的倒数，以赫兹为单位（1/△T） |
|||
| 自动测量 |
频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、 正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、 顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值 |
|||
| 示波器趋势图 | 1.2M个点 | |||
| 示波器记录仪 | 8M个点 | |||
| 信号发生器模式 | ||||
| 输出频率 | 直流：1Hz~25MHz | |||
| DAC时钟 | 2K~200MHz 可调 | |||
| 波形长度 | 4KSa | |||
| 垂直分辨率 | 12位 | |||
| 波形稳定度 | <30ppm | |||
| 波形幅度 | ±3.5V Max. | |||
| 输出阻抗 | 50 Ω | |||
| 输出电流 | 50mA Ipeak=50mA | |||
| 带宽 | 25M | |||
| 谐波失真 | -50dBc(1KHz), -40dBc(10KHz) | |||
| 通用特性 | ||||
| 分辨率 | 640*480 dots | |||
| 显示屏对比度 | 16档可调且屏幕显示调节进度条 | |||
| 探头补偿器输出 | ||||
| 输出电压（典型值） | 约2Vpp输入≥1MΩ的负载 | |||
| 频率（典型值） | 1kHz | |||
| 电源 | ||||
| 电源电压 | AC输入:100-240VACRMS,0.6A MAX,50Hz到60Hz; DC输出:9V,2A | |||
| 功率 | <30W | |||
| 环境 | ||||
| 温度范围 |
操作：32℉ to 122℉ (0℃ to 50℃); 非操作： -40℉ to 159.8℉ (-40℃ to +71℃) |
|||
| 冷却方式 | 风扇 | |||
| 湿度范围 |
+104℉ 以下 (+40℃ 以下): ≤90% 相对湿度; 106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度 |
|||
| 海拔高度 |
操作时：3000米（10000英尺）以下； 非操作时：15000米（50000英尺）以下 |
|||
| 机械规格 | ||||
| 尺寸 | 260mm; 220mm; 75mm | |||
| 重量 | 2.5KG(不含包装） | |||
万用表模式
Max. Resolution
6000 Counts
DMM Testing Modes
Voltage, Current, Resistance, Capacitance, Diode & Continuity
Max. Input Voltage
AC:600V, DC: 800V
Max. Input Current
AC: 10A, DC:10A
Input Impedance
10MΩ
DMM 趋势图
1.2M 个点
Range
Resolution
Accuracy
Resolution
DC Voltage
60.00mV
±1%±3 digit
10uV
600.0mV
100uV
6.000V
1mV
60.00V
10mV
600.0V
100mV
800V
1V
AC Voltage
60.00mV
±1%±3 digit
10uV
600.0mV
100uV
6.000V
1mV
60.00V
10mV
600.0V
100mV
DC Current
60.00mA
±1%±5 digit
10uA
600.0mA
±1.5%±5 digit
100uA
6.000A
1mA
10.00A
10mA
AC Current
60.00mA
±1%±5 digit
10uA
600.0mA
±1.5%±5 digit
100uA
6.000A
1mA
10.00A
10mA
Resistance
600Ω
±1%±3 digit
0.1Ω
6.000KΩ
1Ω
60.00KΩ
10Ω
600.0KΩ
1KΩ
6.000MΩ
10KΩ
60.00MΩ
±1%±5 digit
100KΩ
Capacitance
40.00nF
±2%±5 digit
10pF
400.0nF
100pF
4.000uF
1nF
40.00uF
10nF
400.0uF
100nF
Attention: the smallest capacitance value that can be measured in 5nF
Diode
0V~2.0V
ON-OFF test
<10Ω
