特点概述：

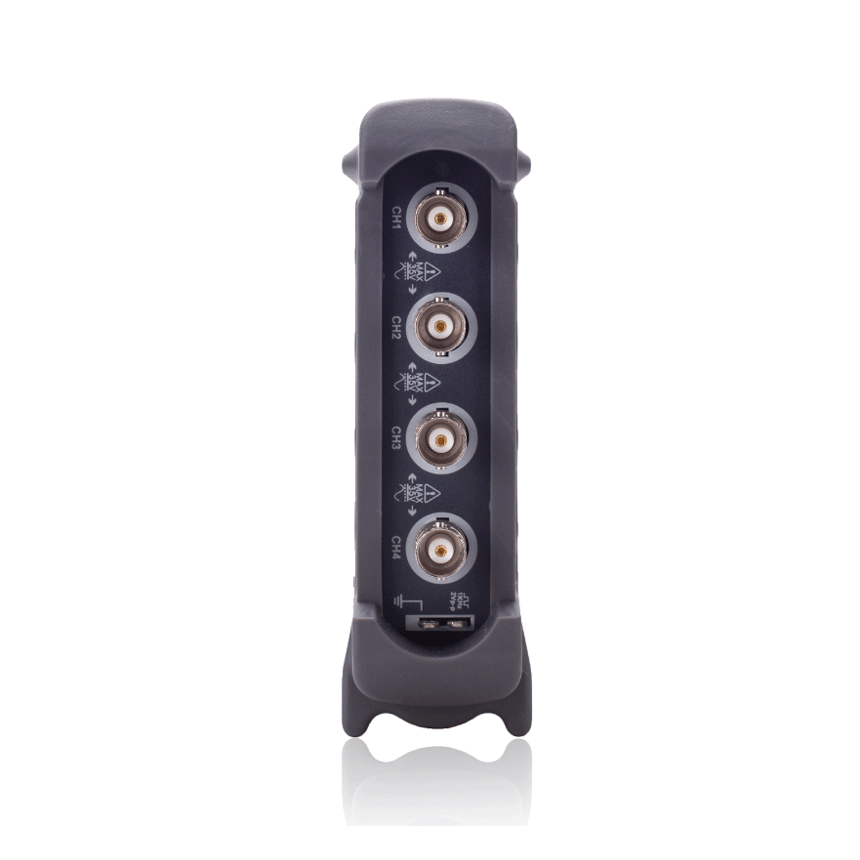

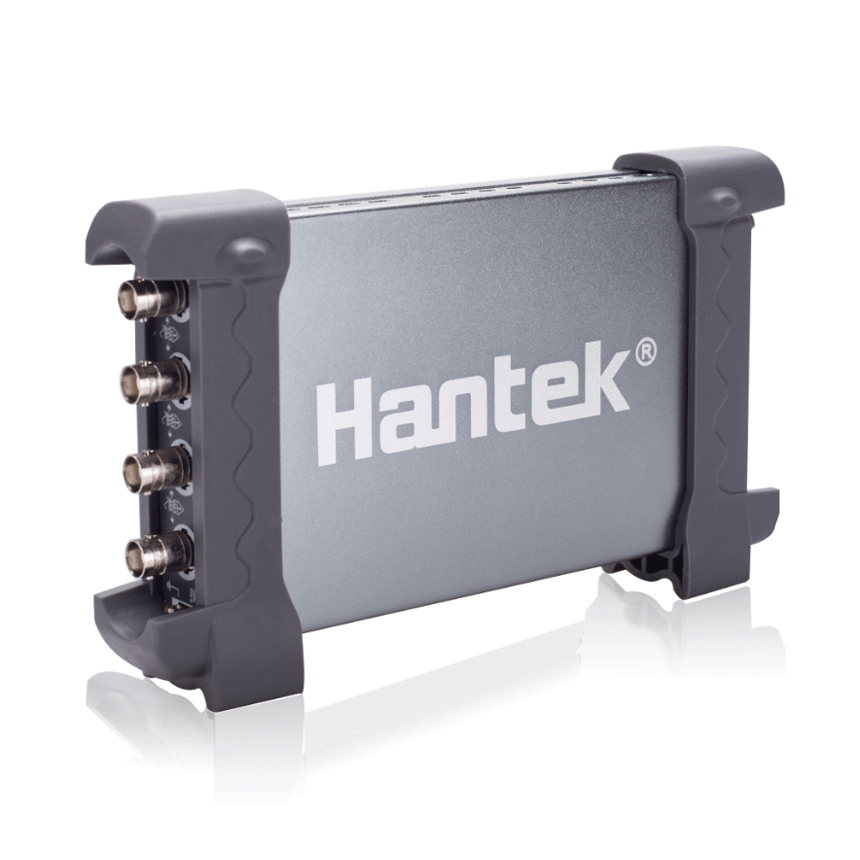

4通道示波器 + 函数/任意波形信号发生器。
示波器达到或超过台式示波器的性能，4路独立模拟通道，1GSa/s高速实时采样，2mV-10V/DIV高输入灵敏度，250MHz高带宽。
函数/任意波形信号发生器：200MSa/s DDS，12位垂直分辨率，内置多种标准波形，方便编辑的任意波波形，便于重现传感器等不规则信号。
通过/失败测试，丰富的触发功能，动态光标跟踪，波形录制与回放功能，与台式示波器类似界面,易于上手，高性价比。
USB2.0接口，即插即用，免外接电源。
优良的工业设计,体积小巧，便于携带，外壳采用与iPad一样的阳极氧化铝，不仅美观大方，而且大大提高了铝合金表面硬度，具有良好的耐热性和耐磨性。
更适合于平板电脑，笔记本电脑，生产线维修调整，便于出差使用.
软件支持:Windows10，Windows 8, Windows 7
波形数据可以按时间和电压输出到EXCEL,BMP,JPG。
20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用。
串行总线触发和解码，通过事件列表显示解码结果 , 能快速、直观地将总线的协议信息以表格形式显示
波形平均,亮度调节,反向,加,减,乘,除,X-Y显示。
FFT 频谱分析。
一台电脑可同时连多台示波器,轻松扩展通道数。
USBXI标准接口，便于插入USBXI机箱中，组成组合仪器。
二次开发库DLL提供,Labview\VB\VC\QT 开发示例提供。

示波器
型号	Hantek6074BD/Hantek6104BD/Hantek6204BD/Hantek6254BD
模拟带宽	70MHz/100MHz/200MHz/250MHz
通道数	4通道
实时取样率	1GSa/s
存储深度	64K
时基精度	±50ppm
时基范围	2ns/div-1000s/div (以1-2-4方式步进)
输入阻抗	1MΩ 25pF
输入灵敏度范围	2mV/div～10V/div
垂直分辨率	8Bit
垂直位移范围	2mV ~ 10V/div @ x1 probe; 20mV ~ 100V/div @ x10 probe； 200mV ~ 1000V/div @ x100 probe; 2V ~ 10000V/div @ x1000 probe
直流增益精度	±3%
带宽限制	20MHz
触发类型	边沿，交替，脉宽，视频
触发源	CH1, CH2, CH3,CH4
波形计算	+,-,x,÷,FFT,反向
光标测量	十字，跟踪，垂直，水平
自动测量	最大值、最小值、峰峰值、顶端值、底端值、中间值、有效值、幅值、平均值、周期平均值、预冲、过冲、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽
函数/任意波形信号发生器
波形频率	DC~25MHz
DAC时钟	2K~200MHz 可调
频率分辨率	0.10%
通道数	1CH 波形输出
波形深度	2KSa
垂直分辨率	12 bit
频率稳定度	<30ppm
波形幅度	±3.5V Max.
输出阻抗	50 Ω
输出电流	50mA, Ipeak=50mA
系统带宽	25M
谐波失真	-50dBc(1KHz), -40dBc(10KHz)
其他
尺寸	长：（175mm）宽：（105mm）高：（25mm）
重量	0.9KG
标配探头	2支无源探头,2根鳄鱼夹线，1根BNC转BNC连接线
