HDM3065系列


六位半读数万用表，0.1 μV高分辨率；30 k/s高速采集，利于捕捉瞬态信号；输入端口前后两套，便于测试系统布线；标配条形图、直方图、趋势图和数据统计功能；双显示测量功能，同时显示电压和频率；多种测量功能:直流电压（1500V可选）、交流电压、直流电流（20A/50A可选）、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、温度、电流量程达10 A；4.3寸64K色液晶屏；操作简单，测量接口丰富。
  • 产品概述
  • 技术参数
  • 型号及对比
  • 产品附件
  • 软件及下载
  • 探头
  • 视频
  • 真正的六位半读数分辨率；
  • 万用表输入端口前后两套，便于测试系统布线；
  • 30 k/s高速采集，利于捕捉瞬态信号；
  • 标配条形图、直方图、趋势图和数据统计功能；
  • 双显示测量功能，可同时显示电压和频率测量值；
  • 交流电压真有效值和交流电流真有效值测量；
  • 0.1 μV分辨率，操作简单，参数可灵活设置；
  • 多种测量功能：直流电压、交流电压、直流电流、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、温度，电流量程达10 A；
  • 直流电压可选配1500V档位，直流电流可选配20A、50A档位；
  • 4.3寸64 K色TFT液晶屏；
  • 安全标准为CAT II 300 V；
  • 支持 SCPI 远程控制命令、兼容市场上的主流万用表命令集，标配电脑端上位机控制软件；
  • 配置接口：USB Device，USB Host，RS232/485，LAN（HDM3065B），GPIB（HDM3065H）。

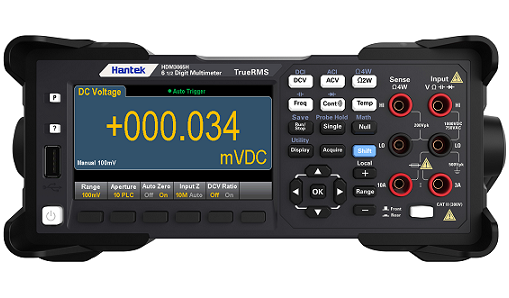

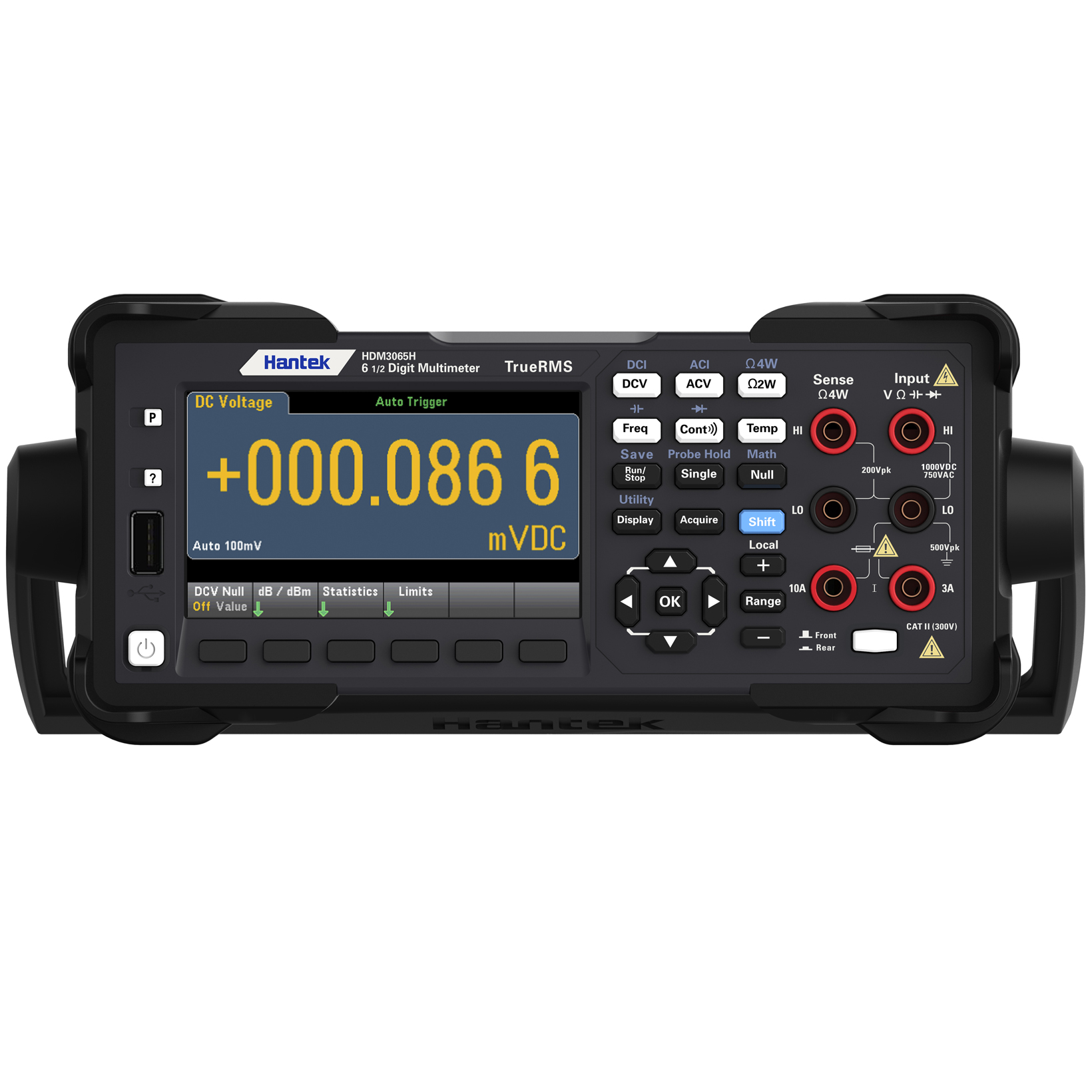

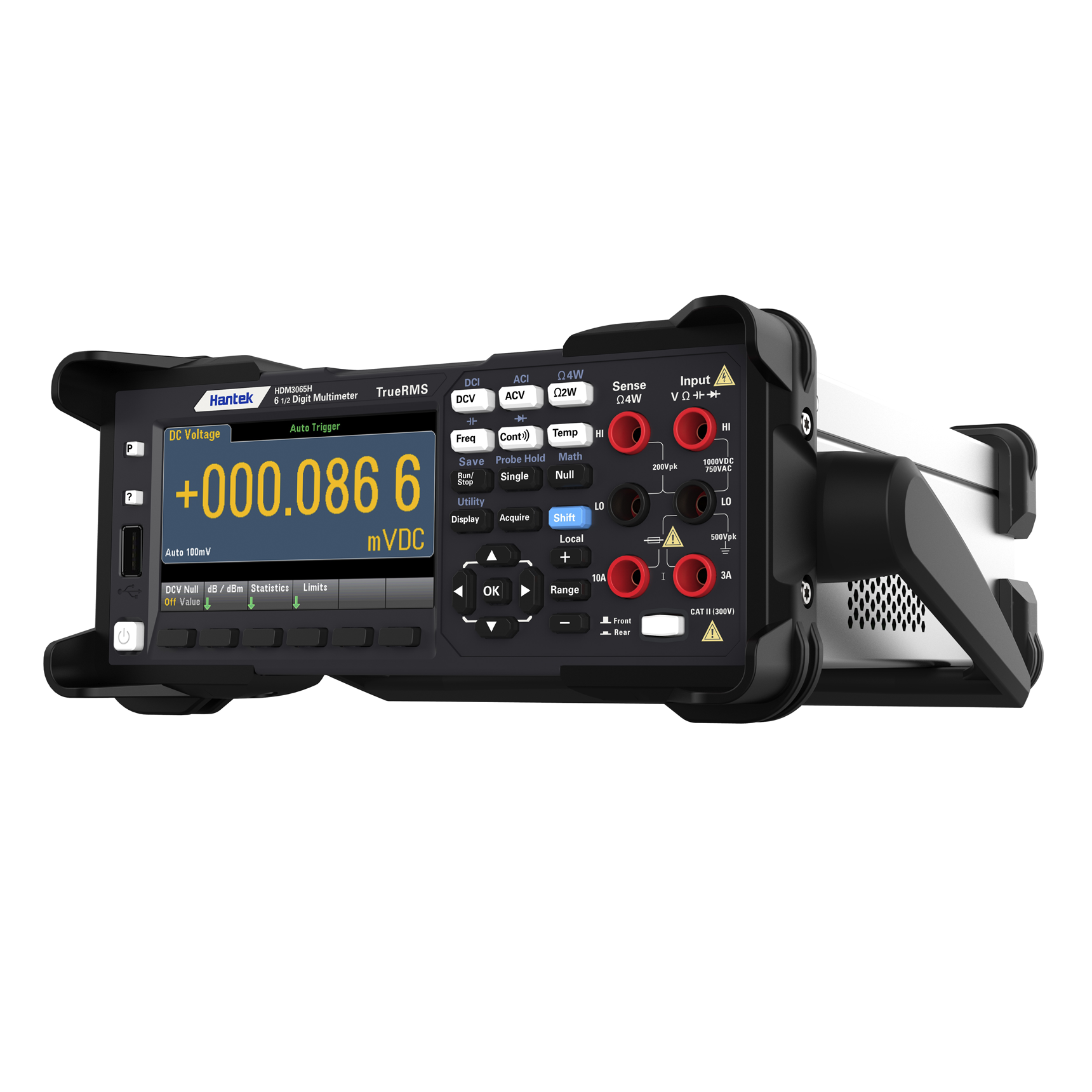

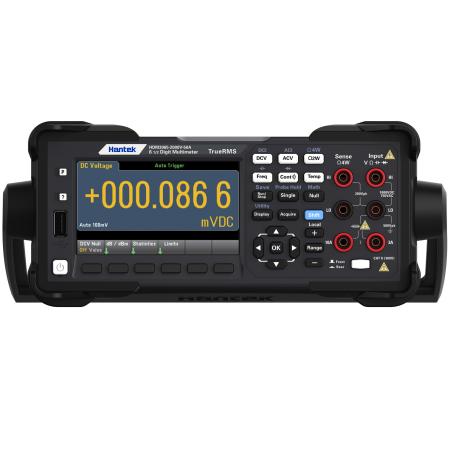

真正的六位半万用表
4.3寸64 K色TFT液晶屏；
具有± 2,200,000个计数，具有更大的测量范围；
30 k/s高速采集，利于捕捉瞬态信号；
标配条形图、直方图、趋势图和数据统计功能。

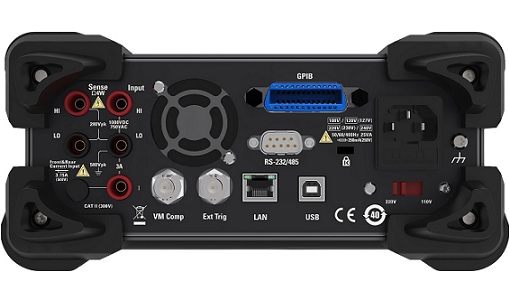

前后两套万用表输入接口
万用表输入端口前后两套，便于测试系统布线；
双显示测量功能，可同时显示电压和频率测量值；
支持 SCPI 远程控制命令、兼容市场上的主流万用表命令集，标配电脑端上位机控制软件。
条形图，趋势图，直方图，数据统计功能
标配条形图、直方图、趋势图和数据统计功能；
双显示测量功能，可同时显示电压和频率测量值；

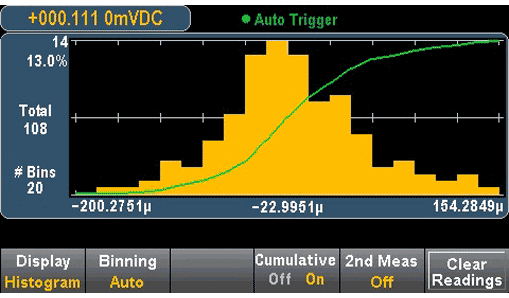

带有统计信息和趋势图的直方图。
强大的数学运算功能
数学运算-dB/dBm测量；
双显示测量功能，可同时显示电压和频率测量值；
多种测量功能：直流电压、交流电压、直流电流、交流电流、2线电阻、4线电阻、电容、二极管、连通性、频率、周期、温度，电流量程达10 A。
型号 HDM3065H HDM3065B HDM3065A HDM3065S HDM3065
分辨率位数 六位半 六位半 六位半 六位半 六位半
DCV基本精度 35ppm 35ppm 35ppm 35ppm 35ppm
最大读数速率 30，000个读数/秒 30，000个读数/秒 30，000个读数/秒 30，000个读数/秒 30，000个读数/秒
存储器 10，000个读数/秒 10，000个读数/秒 10，000个读数/秒 1，000个读数/秒 1，000个读数/秒
双行显示 是 是 是 是 是
统计图形 直方图、条形图、趋势图 直方图、条形图、趋势图 直方图、条形图、趋势图 直方图、条形图、趋势图 直方图、条形图、趋势图
 接口 USB、RS232/485、LAN、GPIB USB、RS232/485、LAN USB、RS232/485 USB、RS232/485 USB、RS232/485
输入端子 前面板、后面板 前面板、后面板 前面板、后面板 后面板 前面板
量程2/频率
直流电压 		24小时3
 TCAL±1℃ 		90天
TCAL±5℃ 		1年
TCAL±5℃ 		2年
TCAL±5℃ 		温度系数/℃4
100 mV 0.0030+0.0030 0.0040+0.0035 0.0050+0.0035 0.0065+0.0035 0.0005+0.0005
1 V 0.0020+0.0006 0.0030+0.0007 0.0040+0.0007 0.0055+0.0007 0.0005+0.0001
10 V 0.0015+0.0004 0.0020+0.0005 0.0035+0.0005 0.0050+0.0005 0.0005+0.0001
100 V 0.0020+0.0006 0.0035+0.0006 0.0045+0.0006 0.0060+0.0006 0.0005+0.0001
1000 V
 0.0020+0.0006 0.0035+0.0010 0.0045+0.0010 0.0060+0.0010 0.0005+0.0001
真有效值交流电压2，5，6
100mV、1V、10V、100V和750V量程
5 Hz - 10 Hz 0.35+0.02 0.35+0.03 0.35+0.03 0.35+0.03 0.035+0.003
10 Hz-20 KHz 0.04+0.02 0.05+0.03 0.06+0.03 0.07+0.03 0.005+0.003
20 KHz-50 KHz 0.10+0.04 0.11+0.05 0.12+0.05 0.13+0.05 0.011+0.005
50 KHz-100 KHz 0.55+0.08 0.60+0.08 0.60+0.08 0.60+0.08 0.060+0.008
100 KHz-300 KHz 4.00+0.50 4.00+0.50 4.00+0.50 4.00+0.50 0.200+0.020
电阻7 测试电流
100 Ω 1 mA 0.0030+0.0030 0.008+0.004 0.010+0.004 0.012+0.004 0.0006+0.0005
1 KΩ 1 mA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
10 KΩ 100 μA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
100 KΩ 10 μA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
1 MΩ 5 μA 0.002+0.001 0.008+0.001 0.010+0.001 0.012+0.001 0.0010+0.0002
10 MΩ 500 nA 0.015+0.001 0.020+0.001 0.040+0.001 0.060+0.001 0.0030+0.0004
100 MΩ 500 nA ‖ 10 MΩ 0.300+0.010 0.800+0.010 0.800+0.010 0.800+0.010 0.1500+0.0002
直流电流 内阻压降
100 μA <0.11 V 0.010+0.020 0.040+0.025 0.050+0.025 0.060+0.025 0.0020+0.0030
1 mA <0.11 V 0.007+0.006 0.030+0.006 0.050+0.006 0.060+0.006 0.0020+0.0005
10 mA <0.05 V 0.007+0.020 0.030+0.020 0.050+0.020 0.060+0.020 0.0020+0.0020
100 mA <0.5 V 0.010+0.004 0.030+0.005 0.050+0.005 0.060+0.005 0.0020+0.0005
1 A <0.7 V 0.050+0.006 0.080+0.010 0.100+0.010 0.120+0.010 0.0050+0.0010
3 A <2.0 V 0.180+0.020 0.200+0.020 0.200+0.020 0.230+0.020 0.0050+0.0020
10 A8 <0.5 V 0.050+0.010 0.120+0.010 0.120+0.010 0.150+0.010 0.0050+0.0010
电容15
1.0000 nF 0.50+0.50 0.50+0.50 0.50+0.50 0.50+0.50 0.05+0.05
10.000 nF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
100.00 nF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
1.0000 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
10.000 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
100.00 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
量程2/频率     24小时3
 TCAL±1℃ 		90天
TCAL±5℃ 		1年
TCAL±5℃ 		2年
TCAL±5℃ 		温度系数/℃4
真有效值交流电流2，6，9 内阻降压
100 μA、1 mA、10 mA和100 mA量程 <0.011, <0.11, <0.05, <0.5 V
3 Hz-5 KHz 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.015+0.006
5 KHz-10 KHz(典型值) 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.030+0.006
1 A量程 <0.7 V
3 Hz-5 KHz 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.015+0.006
5 KHz-10 KHz（典型值）   0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.030+0.006
3 A量程 <2.0 V
3 Hz-5 KHz 0.23+0.04 0.23+0.04 0.23+0.04 0.23+0.04 0.015+0.006
5 KHz-10 KHz（典型值） 0.23+0.04 0.23+0.04 0.23+0.04 0.23+0.04 0.030+0.006
10 A量程8 <0.5 V
3 Hz-5 KHz 0.15+0.04 0.15+0.04 0.15+0.04 0.15+0.04 0.015+0.006
5 KHz-10 KHz（典型值） 0.15+0.04 0.15+0.04 0.15+0.04 0.15+0.04 0.030+0.006
导通
1 KΩ 0.002+0.030 0.008+0.030 0.010+0.030 0.012+0.030 0.0010+0.0020
二极管测试10
5 V 0.002+0.030 0.008+0.030 0.010+0.030 0.012+0.030 0.0010+0.0020
直流比率（典型值）
（归一化精度输入）+（归一化参考精度）
温度11
PT100(DIN/IEC751)   探头精度+0.05℃
5 KΩ热敏电阻 探头精度+0.1℃
频率：技术指标±（%读数）12,13
100mV、1V、10、100V和750V量程14
3 Hz-10 Hz 0.100 0.100 0.100 0.100 0.100
10 Hz-100 Hz 0.030 0.030 0.030 0.030 0.035
100 Hz-1 KHz 0.000 0.008 0.010 0.010 0.015
1 KHz-300 KHz 0.002 0.006 0.010 0.010 0.015
方波15 0.001 0.006 0.010 0.010 0.015
额外的选通时间误差±（%读数）13
频率 1秒 0.1秒 0.01秒
3 Hz-40 Hz 0 0.200 0.2
40 Hz-100 Hz 0 0.060 0.2
100 Hz-1 KHz 0 0.020 0.2
1 KHz-300 KHz 0 0.004 0.03
方波15 0 0 0
1.对于直流：技术指标在经过60分钟预热、积分时间段设为10或100PLC、启用自动归零时有效。对于交流：技术指标在经过60分钟预热、采用慢交流滤波和正弦波时有效。
2.除了1,000DCV、750ACV、10ADC、3AAC、10AAC和二极管测试之外，所有量程都有20%的过量程。
3.相对于校准标准。
4.在TCAL±5℃范围外，每1度（℃）都增加一个系数。
5.技术指标在正弦波输入>5%量程并且>1mVrms时有效。750ACV量程限制在8×107V-Hz范围内。如果输入信号频率＜50KHz且 正弦波输入为整个量程的1%至5%之间，那么指标需要增加额外的0.1%的额外误差，频率在50KHz至100KHz之间时，指标需要增加0.13%的额外误差。
6.低频性能：提供三种滤波器设置：3Hz、20Hz、200Hz。超过滤波器设置的频率已作规定，不会出现额外误差。
7.技术指标适用于4线或2线电阻测量（NULL归零）。如果没有NULL归零，2线电阻测量会增加0.2Ω的额外误差。
8.10A量程仅在前端连接器上提供。每个放大器增添2mA基级电流值，或输入电流>5Arms。
9.技术指标在正弦波输入>1.5%量程且>10μAAC时有效。
10.技术指标适用于在输入端处测得的电压。1mA测试电流是典型值。电流源的变动将会导致二极管结点的压降发生变化。
11.所选探头会限制实际的测量量程和测量误差。探头精度已包括所有的测量和ITS-90温度转换误差。PT100Ro可设为100Ω±5Ω，以消除原始的探头误差。
12.除非另作说明，技术指标在经过60分钟预热且具有正弦波输入时有效。技术指标适用于1s选通时间（7位）。
13.适用于正弦波和方波输入≥100mV时。对于输入信号为10mV至100mV，将指标乘以10（即为读数指标扩大10倍）。
14.幅度量程为10%至120%，低于750ACV。
15.方波输入指定为10Hz-300kHz。
量程2/频率
直流电压 		24小时3
 TCAL±1℃ 		90天
TCAL±5℃ 		1年
TCAL±5℃ 		2年
TCAL±5℃ 		温度系数/℃4
100 mV 0.0030+0.0030 0.0040+0.0035 0.0050+0.0035 0.0065+0.0035 0.0005+0.0005
1 V 0.0020+0.0006 0.0030+0.0007 0.0040+0.0007 0.0055+0.0007 0.0005+0.0001
10 V 0.0015+0.0004 0.0020+0.0005 0.0035+0.0005 0.0050+0.0005 0.0005+0.0001
100 V 0.0020+0.0006 0.0035+0.0006 0.0045+0.0006 0.0060+0.0006 0.0005+0.0001
1000 V
 0.0020+0.0006 0.0035+0.0010 0.0045+0.0010 0.0060+0.0010 0.0005+0.0001
真有效值交流电压2，5，6
100mV、1V、10V、100V和750V量程
5 Hz - 10 Hz 0.35+0.02 0.35+0.03 0.35+0.03 0.35+0.03 0.035+0.003
10 Hz-20 KHz 0.04+0.02 0.05+0.03 0.06+0.03 0.07+0.03 0.005+0.003
20 KHz-50 KHz 0.10+0.04 0.11+0.05 0.12+0.05 0.13+0.05 0.011+0.005
50 KHz-100 KHz 0.55+0.08 0.60+0.08 0.60+0.08 0.60+0.08 0.060+0.008
100 KHz-300 KHz 4.00+0.50 4.00+0.50 4.00+0.50 4.00+0.50 0.200+0.020
电阻7 测试电流
100 Ω 1 mA 0.0030+0.0030 0.008+0.004 0.010+0.004 0.012+0.004 0.0006+0.0005
1 KΩ 1 mA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
10 KΩ 100 μA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
100 KΩ 10 μA 0.0020+0.0005 0.008+0.001 0.010+0.001 0.012+0.001 0.0006+0.0001
1 MΩ 5 μA 0.002+0.001 0.008+0.001 0.010+0.001 0.012+0.001 0.0010+0.0002
10 MΩ 500 nA 0.015+0.001 0.020+0.001 0.040+0.001 0.060+0.001 0.0030+0.0004
100 MΩ 500 nA ‖ 10 MΩ 0.300+0.010 0.800+0.010 0.800+0.010 0.800+0.010 0.1500+0.0002
直流电流 内阻压降
100 μA <0.03 V 0.010+0.020 0.040+0.025 0.050+0.025 0.060+0.025 0.0020+0.0030
1 mA <0.3 V 0.007+0.006 0.030+0.006 0.050+0.006 0.060+0.006 0.0020+0.0005
10 mA <0.05 V 0.007+0.020 0.030+0.020 0.050+0.020 0.060+0.020 0.0020+0.0020
100 mA <0.5 V 0.010+0.004 0.030+0.005 0.050+0.005 0.060+0.005 0.0020+0.0005
1 A <0.7 V 0.050+0.006 0.080+0.010 0.100+0.010 0.120+0.010 0.0050+0.0010
3 A <2.0 V 0.180+0.020 0.200+0.020 0.200+0.020 0.230+0.020 0.0050+0.0020
10 A8 <0.5 V 0.050+0.010 0.120+0.010 0.120+0.010 0.150+0.010 0.0050+0.0010
电容15
1.0000 nF 0.50+0.50 0.50+0.50 0.50+0.50 0.50+0.50 0.05+0.05
10.000 nF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
100.00 nF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
1.0000 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
10.000 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
100.00 μF 0.40+0.10 0.40+0.10 0.40+0.10 0.40+0.10 0.05+0.01
量程2/频率     24小时3
 TCAL±1℃ 		90天
TCAL±5℃ 		1年
TCAL±5℃ 		2年
TCAL±5℃ 		温度系数/℃4
真有效值交流电流2，6，9 内阻降压
100 μA、1 mA、10 mA和100 mA量程 <0.011, <0.11, <0.05, <0.5 V
3 Hz-5 KHz 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.015+0.006
5 KHz-10 KHz(典型值) 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.030+0.006
1 A量程 <0.7 V
3 Hz-5 KHz 0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.015+0.006
5 KHz-10 KHz（典型值）   0.10+0.04 0.10+0.04 0.10+0.04 0.10+0.04 0.030+0.006
3 A量程 <2.0 V
3 Hz-5 KHz 0.23+0.04 0.23+0.04 0.23+0.04 0.23+0.04 0.015+0.006
5 KHz-10 KHz（典型值） 0.23+0.04 0.23+0.04 0.23+0.04 0.23+0.04 0.030+0.006
10 A量程8 <0.5 V
3 Hz-5 KHz 0.15+0.04 0.15+0.04 0.15+0.04 0.15+0.04 0.015+0.006
5 KHz-10 KHz（典型值） 0.15+0.04 0.15+0.04 0.15+0.04 0.15+0.04 0.030+0.006
导通
1 KΩ 0.002+0.030 0.008+0.030 0.010+0.030 0.012+0.030 0.0010+0.0020
二极管测试10
5 V 0.002+0.030 0.008+0.030 0.010+0.030 0.012+0.030 0.0010+0.0020
直流比率（典型值）
（归一化精度输入）+（归一化参考精度）
温度11
PT100(DIN/IEC751)   探头精度+0.05℃
5 KΩ热敏电阻 探头精度+0.1℃
频率：技术指标±（%读数）12,13
100mV、1V、10、100V和750V量程14
3 Hz-10 Hz 0.100 0.100 0.100 0.100 0.100
10 Hz-100 Hz 0.030 0.030 0.030 0.030 0.035
100 Hz-1 KHz 0.003 0.008 0.010 0.010 0.015
1 KHz-300 KHz 0.002 0.006 0.010 0.010 0.015
方波15 0.001 0.006 0.010 0.010 0.015
额外的选通时间误差±（%读数）13
频率 1秒 0.1秒 0.01秒
3 Hz-40 Hz 0 0.200 0.2
40 Hz-100 Hz 0 0.060 0.2
100 Hz-1 KHz 0 0.020 0.2
1 KHz-300 KHz 0 0.004 0.03
方波15 0 0 0
1.对于直流：技术指标在经过60分钟预热、积分时间段设为10或100PLC、启用自动归零时有效。对于交流：技术指标在经过60分钟预热、采用慢交流滤波和正弦波时有效。
2.除了1,000DCV、750ACV、10ADC、3AAC、10AAC和二极管测试之外，所有量程都有20%的过量程。
3.相对于校准标准。
4.在TCAL±5℃范围外，每1度（℃）都增加一个系数。
5.技术指标在正弦波输入>5%量程并且>1mVrms时有效。750ACV量程限制在8×107V-Hz范围内。如果输入信号频率＜50KHz且 正弦波输入为整个量程的1%至5%之间，那么指标需要增加额外的0.1%的额外误差，频率在50KHz至100KHz之间时，指标需要增加0.13%的额外误差。
6.低频性能：提供三种滤波器设置：3Hz、20Hz、200Hz。超过滤波器设置的频率已作规定，不会出现额外误差。
7.技术指标适用于4线或2线电阻测量（NULL归零）。如果没有NULL归零，2线电阻测量会增加0.2Ω的额外误差。
8.10A量程仅在前端连接器上提供。每个放大器增添2mA基级电流值，或输入电流>5Arms。
9.技术指标在正弦波输入>1.5%量程且>10μAAC时有效。
10.技术指标适用于在输入端处测得的电压。1mA测试电流是典型值。电流源的变动将会导致二极管结点的压降发生变化。
11.所选探头会限制实际的测量量程和测量误差。探头精度已包括所有的测量和ITS-90温度转换误差。PT100Ro可设为100Ω±5Ω，以消除原始的探头误差。
12.除非另作说明，技术指标在经过60分钟预热且具有正弦波输入时有效。技术指标适用于1s选通时间（7位）。
13.适用于正弦波和方波输入≥100mV时。对于输入信号为10mV至100mV，将指标乘以10（即为读数指标扩大10倍）。
14.幅度量程为10%至120%，低于750ACV。
15.方波输入指定为10Hz-300kHz。
【提示：最多可比较4个产品】
选择 系列 读数分辨率 最快测量速度 I/O接口 DCV基本精度
HDM3065系列
 		6 1/2 30，000个读数/秒 USB，RS232/485
LAN，GPIB		 35 PPM
HDM3055系列
 		5 1/2 30，000个读数/秒 USB，RS232/485
LAN，GPIB		 75 PPM
HDM3065-20A
 		6 1/2 30，000个读数/秒 USB，RS232/485 LAN 35 PPM
HDM3055-20A
 		5 1/2 30，000个读数/秒 USB，RS232/485 LAN 75 PPM
HDM3065-2000V-50A
 		6 1/2 30，000个读数/秒 USB，RS232/485
LAN，GPIB		 35 PPM
标准配件

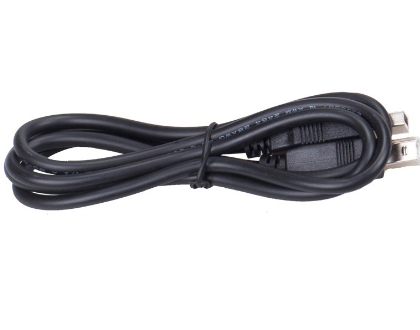

数据线
方口USB线，用于仪器与PC通信。使用前，需要在PC端安装Keysight IO软件。
电源线
仪器标配一根用户所在国标准的电源线，也可单独购买。

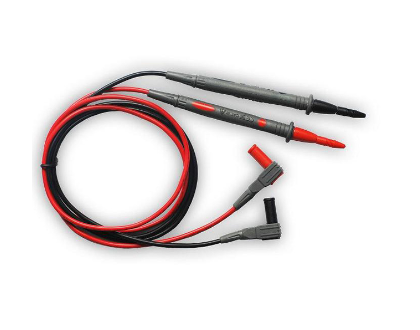

万用表表笔HT325
万用表用于电路测试的工具
装箱单
包含：校准证书，装箱单，保修卡及合格证
可选配件

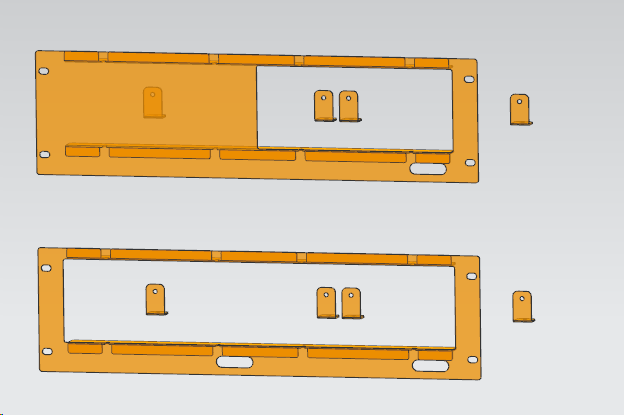

万用表机架套件
用于将机器固定到机箱上使用，可选择单台装和两台装套件。
HDM3000_SCPI?编程参考
2021-01-28
HantekHDM3000-上位机软件
2021-04-29
HDM3000_SCPI 编程参考_CN Ver 1.02
2024-08-21
HDM3000 SDK
2023-04-12
HDM3000_QuickGuide_CH_Ver 3.0
2024-03-23
HDM3000_UserGuide_CH_Ver 1.09
2024-03-23
万用表五位半是什么意思？
六位半高精度万用表测交流电压
测直流电压（上）
测直流电压（下）
二线制测电阻测量教程
四线制测电阻测量教程
测量频率周期（下）
二极管测量
测量频率周期
Hantek DMM
三极管测量（上）
三极管测量（中）
三极管测量（下）
前面板功能介绍
后面板功能介绍（上）
后面板功能介绍（下）
如何更换万用表电流保险丝
如何更换万用表电源保险丝
首次使用六位半万用表注意事项
万用表测到负电阻？
三极管测量（上）
万用表分辨率（下）

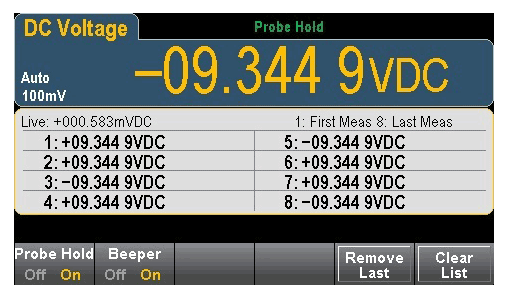

双显示功能（辅助测量）


官方公众号 官方公众号
MyHantek
服务支持
下载中心
关于汉泰
青岛汉泰电子有限公司 版权所有 Copyright (c) 2020 Hantek. All Rights Reserved. | 与汉泰联系 | 鲁ICP备05034335号
