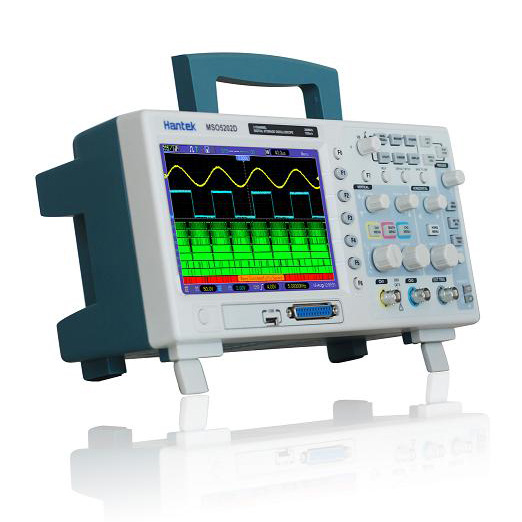

MSO5000D系列
特点概述：

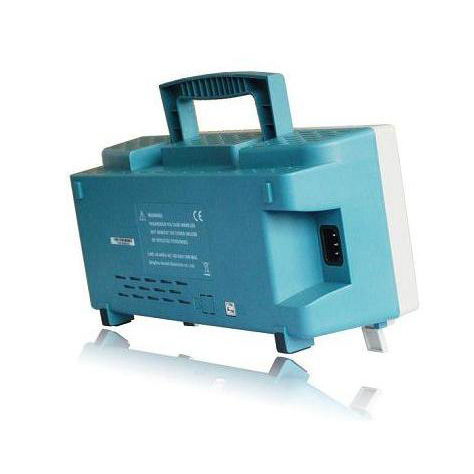

相关图片：
2mV/div
to 20mV/div, ±400mV
50mV/div
to 200mV/div, ±2V
500mV/div
to 2V/div, ±40V
型号
MSO5202D
MSO5102D
MSO5062D
采集
采样类型
实时采样:
1GSa/s
采集方式
采样
采样数据
峰峰值
显示高频和随机毛刺
平均值
平均波形， 次数： 4、8、16、32、64、128
输入
输入耦合
直流、交流或者接地(DC、AC、GND)
输入阻抗
1MΩ±2% ‖20pF±3pF
探头衰减
1X, 10X
探头衰减系数设定
1X, 10X, 100X, 1000X
最大输入电压
类型
Ⅰ和类型Ⅱ:300VRMS(10×);
安装类型类型Ⅲ: 150VRMS(1×);
安装类型Ⅱ;以20 dB/decade为斜率，从100kHz以上开始下降到大于等于3 MHz*时的交流峰值13 V。对于非正弦波形，峰值必须小于450
V。 300 V以上的偏移持续时间应小于100 ms。 RMS信号电平(包括所有的通过交流藕合删除的直流分量)必须限制到300
V。如果超出了这些值，就可能会损坏仪器。
水平系统
采样率范围
500MS/s--1GS/s
波形内插
(sin
x)/x
存储深度
单通道最高1M,双通道512K（4K、40K可选）
扫描范围
2ns/div~40s/div
8ns/div~40s/div
采样率和延迟时间精确度
±50ppm（在任何大于1ms的时间间隔）
位置范围
2ns/div
to 8ns/div; (-4div x s/div) to 20ms;
20ns/div
to 80us/div; (-8div x s/div) to 40ms;
200us/div to 40s/div; (-8div x s/div) to 400s;
时间间隔测量精确度（满带宽）
单次：±（1采样间隔时间+500ppm
x读数+0.6ns);
>16个平均值：±（1采样间隔时间+500ppm x 读数+0.4ns);
取样间隔=秒/格÷200
垂直系统
垂直分辨率
8位分辨率，每个通道同时取样
垂直灵敏度
2mV/div to 10V/div
带宽
200MHz
100MHz
60MHz
在BNC处的上升时间
1.8ns
3.5ns
5.8ns
偏移范围
数学运算
加、减、乘、除、FFT
FFT
窗口：
Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采样点
带宽限制
20MHz
低频响应（-3db）
在BNC处为≤10Hz
垂直增益精度
在“取样”或“平均”采集模式下，10V/格到10mV/格的精度为±3%;
在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4%
直流测量精度，平均采集模式
垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10
mV /格或更大的单位时。
垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格）。设定从2mV/格到200mV/格增加2mV；从200mV/格到10V/格增加50mV
电压测量重复性，平均采集模式
在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量:±（3%×读数+0.05格）
触发系统
触发类型
边沿，视频，脉冲，斜率，超时，交替，码型，持续，队列，重复
触发信源
CH1,
CH2, EXT, EXT/5, AC Line，D0-D15
触发方式
自动，正常，单次
耦合方式
直流、交流、噪声抑制、高频抑制、低频抑制
触发灵敏度（边沿触发类型）
直流(CH1,CH2):
从直流到10MHz为1格；10MHz到100MHz为1.5格；从100MHz到最大量程为2格；
直流（EXT):
从直流到100MHz为200mV; 从100MHz到最大量程为350mV;
直流（EXT/5):
从直流到100MHz是1V; 从100MHz到最大量程是1.75V;
交流:衰减10Hz以下信号；
高频抑制:大于80kHz时将衰减信号；
低频抑制:频率大于150kHZ时，与直流耦合限制相同，小于150kHZ；
触发电平范围
CH1、CH2:
从显示屏中心开始±8个分度;
EXT: ±1.2V;
EXT/5:±6V
触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号
CH1、CH2:
从中心显示屏开始的±4个分度内为0.2格×伏/格;
EXT: ± (6% 设定值 + 40mV);
EXT/5: ± (6% 设定值 + 200mV);
设置电平为50%(典型)
用大于等于50Hz的输入信号操作
视频触发
视频触发类型
CH1、CH2：2个分度的峰—峰值幅度；
EXT: 400mV;
EXT/5: 2V
信号格式和场速率、视频触发类型
对于任何场或任何行，都支持NTSC、PAL和SECAM
释抑范围
100ns
~ 10s
脉冲宽度触发
脉冲宽度触发模式
当（＜
、＞、=、或≠）时触发；“正”脉冲或“负”脉冲
脉冲宽度触发点
等于:
当脉冲的下降边越过触发电平时，示波表触发。
不等于:如果脉冲比指定宽度窄，则触发点为下降边。
否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。
小于:触发点为下降边。
大于(也称为超时触发):当脉冲持续时
间长于“脉冲宽度”指定的时间时，示波表触发。
脉冲宽度范围
20ns
~ 10s
斜率触发
斜率触发模式
当(＜、＞、=、或≠）时触发；“正”斜率或“负”斜率
斜率触发点
等于:
当波形斜率等于设置斜率时，示波表触发。
不等于: 当波形斜率不等于设置时，示波表触发。
小于: 当波形斜率小于设置斜率时，示波表触发。
大于: 当波形斜率大于设置斜率时，示波表触发。
时间设置范围
20ns
~ 10s
超时触发
超时触发模式
上升沿、下降沿
时间设置范围
20ns
~ 10s
交替触发
CH1
内部触发：边沿、脉宽、视频、斜率
CH2
内部触发：边沿、脉宽、视频、斜率
触发频率计数器
读数分辨率
6位
精度（典型）
±30ppm（包括所有的频率参考误差和±1计算误差）
频率范围
交流耦合、从最小4Hz到额定带宽
信号源
“脉冲宽度”或“边沿触发”模式:所有可用触发源
“频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。
“脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。
“边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。
“视频触发”模式:“频率计算器”不工作。
测量
光标测量
光标间的电压差△V
光标间的时间差△T
△T的倒数，以赫兹为单位（1/△T）
自动测量
频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
显示
显示屏类型
7''
TFT真彩液晶屏
分辨率
800*480
dots
显示屏对比度
16档可调且屏幕显示调节进度条
逻辑分析仪技术指标
采样通道数
16通道
输入最大阻抗
200K(C=10p)
输入电压范围
-60V~60V
逻辑门范围
-8V~8V
最大采样率
500MHz
兼容输入
TTL,
CMOS, ECL
采样深度
512K
触发
边沿触发
D0-D15
选择斜率（上升沿或者下降沿）
斜率触发
D0-D15选择脉冲极性（正脉冲或者负脉冲),脉冲触发时机（=，≠，＜,
＞)，触发脉冲宽度
码型触发
D0-D15选择码型（H,L,X)
持续触发
D0-D15选择持续时间和触发时机（数据结束，数据开始以及数据延迟）
队列触发
D0-D15选择特定数据索引（0-3）以及码型（H,L,X)
重复次数
D0-D15选择码型（H,L,X)以及重复次数
探头补偿器输出
输出电压（典型值）
约5Vpp输入≥1MΩ的负载
频率（典型值）
1kHz
电源
电源电压
100-120VACRMS(±10%),
45Hz to 440Hz, CATⅡ
120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ
功率
<30W
保险丝
2A, T
rating, 250V
环境
温度范围
操作：32℉
to 122℉ (0℃ to 50℃);
非操作： -40℉ to 159.8℉ (-40℃ to +71℃)
冷却方式
风扇
湿度范围
+104℉
以下 (+40℃ 以下): ≤90% 相对湿度;
106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度
海拔高度
操作时：3000米（10000英尺）以下；
非操作时：15000米（50000英尺）以下
机械规格
尺寸
385mm
x 200mm x 245mm
重量
3.5KG(含包装）；
2.08KG(不含包装）
