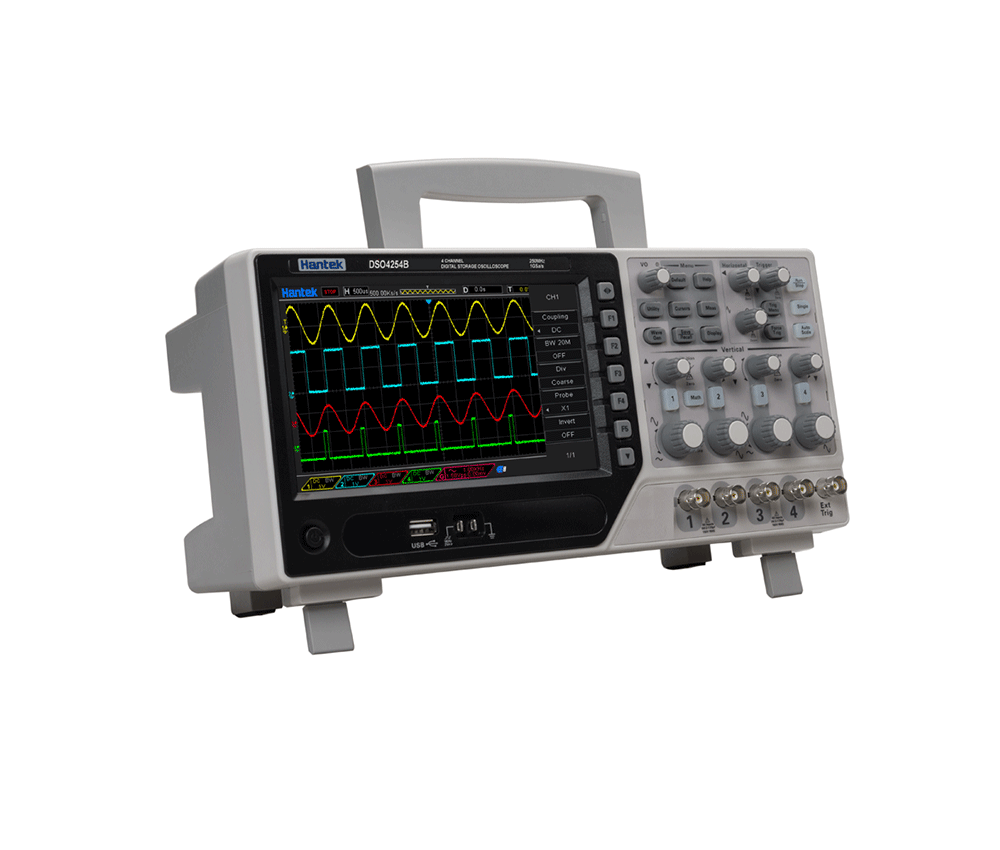

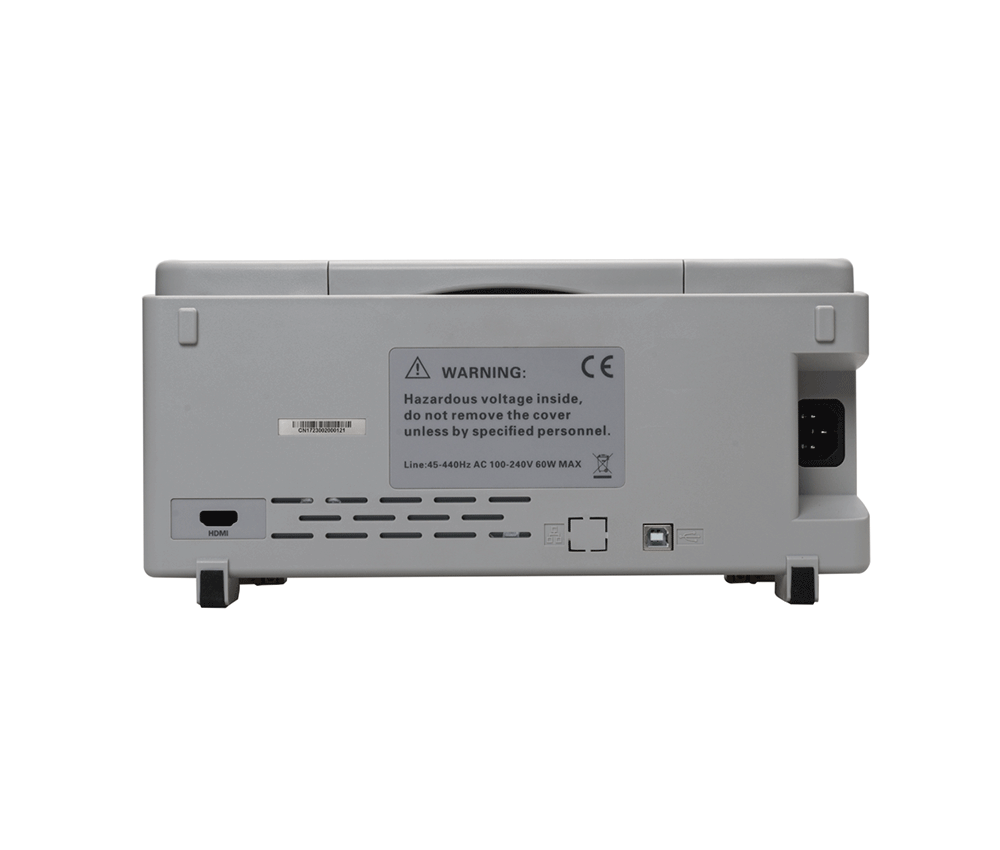

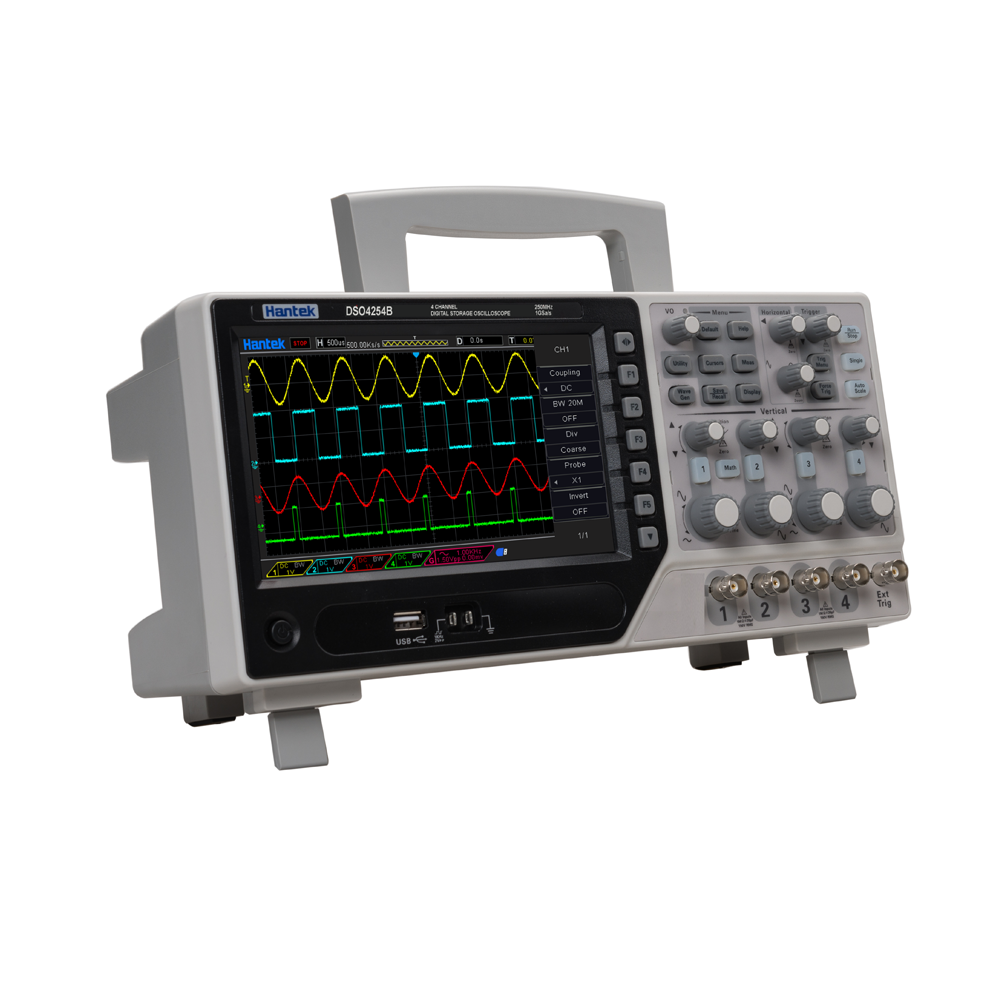

特点概述:
型号 | DSO4254B | DSO4204B | DSO4104B | DSO4084B |
带宽 | 250MHz | 200MHz | 100MHz | 80MHz |
水平 | ||||
采样速率范围 | 1GS/s | |||
波形内插 | (sin x)/x | |||
记录长度 | 单通道最大64K(4K,32K,64K可选) | |||
双通道最大32K(4K,32K可选) | ||||
水平刻度范围 | 2ns/div~100s/div | |||
1, 2, 5步进 | ||||
取样速率和延迟时间精度 | ±50ppm | |||
增量时间测量精度 |
单次,“取样”模式 ±(1取样间隔+100ppm×读数+0.6ns) |
|||
>16次以上平均 ±(1取样间隔+100ppm×读数+0.4ns) |
||||
取样间隔=秒/格÷200 | ||||
垂直 | ||||
AD转换器 | 8位分辨率,每个通道同时取样 | |||
示波器垂直刻度范围 | 输入BNC处为500μV/div~10V/div | |||
位置范围 | 500μV/div~20mV/div, ±400mV | |||
50mV/div~200mV/div, ±2V | ||||
500mV/div~2V/div, ±40V | ||||
5V/div~10V/div, ±50V | ||||
可选模拟带宽限制,典型 | 20MHz | |||
低频响应(-3db) | 在BNC处为≤10Hz | |||
在BNC处的上升时间,典型 | DSO4254B | DSO4204B | DSO4104B | DSO4084B |
<1.4ns | ≤1.8ns | <3.5ns | ≤4.4ns | |
垂直增益精度 | 在“取样”或“平均”采集模式下,10V/格到10mV/格的精度为±3%。 | |||
在“取样”或“平均”采集模式下,5mV/格到500uV/格的精度为±4%。 | ||||
|
注意:使用X1探头时带宽减小到6MHz | |||
采集 | ||||
采集模式 | 取样、峰值检测、平均、高分辨率 | |||
采集速率、典型 | 每个通道最多为每秒2000个波形(样本采集模式、无测量) | |||
单次序列 | 采集模式 | 采集停止时间 | ||
|
取样、峰值检测 | 所有通信同时进行单次采集 | ||
|
平均 | 所有通道同时进行N次采集,N可以取值4、8、16、32、64或128 | ||
触发 | ||||
模式 | 自动,正常 | |||
电平 | CH1~CH4 | 从显示屏中心开始±4个分度 | ||
EXT | 0~3.3V | |||
释抑范围 | 20ns ~ 10s | |||
触发电平精度 | CH1~CH4 | 从中心显示屏开始的±4个分度内为0.2格×伏/格 | ||
EXT | ±(设定值的6%+40mV) | |||
边沿触发 | ||||
斜率 | 上升沿,下降沿,上升沿或下降沿 | |||
信源 | CH1~CH4/EXT | |||
面宽触发 | ||||
极性 | 正极性,负极性 | |||
条件(When) | <, >, ≠, = | |||
信源 | CH1~CH4 | |||
脉宽范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
视频触发 | ||||
信号标准 | NTSC, PAL | |||
信源 | CH1~CH4 | |||
同步 | 扫描线、线数、奇数场、偶数场、所有场 | |||
斜率触发 | ||||
斜率 | 上升,下降 | |||
条件(When) | <, >, ≠, = | |||
信源 | CH1 ~ CH4 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
超时触发 | ||||
信源 | CH1~CH4 | |||
极性 | 正极性,负极性 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
窗口触发 | ||||
信源 | CH1~CH4 | |||
码型触发 | ||||
码型 | 码型 0:低电平;1:高电平;X:忽略; :上升; :下降; :上升或下降 | |||
电平(信源) | CH1~CH4 | |||
间隔触发 | ||||
斜率 | 上升,下降 | |||
条件(When) | <, >, ≠ = | |||
信源 | CH1~CH4 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
欠幅触发 | ||||
极性 | 正极性,负极性 | |||
条件(When) | <, >, ≠, = | |||
信源 | CH1~CH4 | |||
时间范围 | 8ns ~ 10s | |||
精度 | 8ns | |||
UART 触发 | ||||
条件(When) | 启动、停止、数据、奇偶校验、接收错误 | |||
信源(RX/TX) | CH1~CH4 | |||
数据格式 | Hex(十六进制) | |||
Condition(When) | <, >, ≠, = | |||
数据长度 | 1 byte | |||
数据位宽 | 5 bit, 6 bit, 7 bit, 8 bit | |||
奇偶校验 | 无、奇数、偶数 | |||
空闲电平 | 高、低 | |||
波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
波特率(自定义) | 300bit/s~334000bit/s | |||
LIN 触发 | ||||
条件(When) | 间隔场、同步场、ID场、同步错误、标识符、ID和数据 | |||
信源 | CH1~CH4 | |||
数据格式 | Hex(十六进制) | |||
波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
波特率(自定义) | 300bit/s~334000bit/s | |||
CAN 触发 | ||||
条件(When) | 开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧 | |||
信源 | CH1~CH4 | |||
数据格式 | Hex(十六进制) | |||
波特率(可选) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 | |||
波特率(自定义) | 5kbit/s~1Mbit/s | |||
SPI 触发 | ||||
信源 | CH1~CH4 | |||
数据格式 | Hex(十六进制) | |||
数据位宽 | 4, 8, 16, 24, 32 | |||
IIC 触发 | ||||
信源 (SDA/SCL) | CH1~CH4 | |||
数据格式 | Hex(十六进制) | |||
数据索引 | 0~7 | |||
时机(条件) | 开始位、停止位、无应答、地址、数据、重启 | |||
输入 | ||||
输入耦合 | DC、AC或GND | |||
输入阻抗,直流耦合 | 20pF±3 pF,1MΩ±2% | |||
探头衰减 | 1X、10X | |||
支持探头衰减系数 | 1X、10X、100X、1000X | |||
电压等级 | 300V CAT II | |||
最大输入电压 | 300VRMS (10X) | |||
测量 | ||||
光标 |
光标 光标间的电压差△V 光标间的时间差△T △T的倒数,以赫兹为单位(1/△T) |
|||
自动测量 | 频率、周期、平均值、峰-峰值、均方根、最小值、最大值、上升时间、下降时间、正脉宽、负脉宽、底端值、顶端值、中间值、幅值、过冲、预冲、上升沿相位差、下降沿相位差、正占空比、负占空比、周期平均值、周期均方根、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF | |||
一般技术规格 | ||||
显示 | ||||
显示屏类型 | 对角为7"TFT 64K真彩液晶屏 | |||
显示屏分辨率 | 800(水平)*480(垂直)像素 | |||
显示屏对比度 | 可调 | |||
探头补偿器输出 | ||||
输出电压,典型 | 约2Vpp输入≥1MΩ的负载 | |||
频率、典型 | 1kHz | |||
电源 | ||||
电源电压 |
100-120VACRMS(±10%),45Hz到440Hz,CATⅡ 120-240VACRMS(±10%),45Hz到66Hz,CATⅡ |
|||
功率消耗 | 小于30W | |||
熔断器 | T,3.15A,250V,5x20mm | |||
环境 | ||||
操作温度 | 0~50 °C (32~122 °F) | |||
存储温度 | -40~+71 °C (-40~159.8 °F) | |||
湿度 | ≤+104℉(≤+40°C): ≤90%相对湿度 | |||
106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度 | ||||
冷却方式 | 对流 | |||
海拔高度 | 操作时和不操作时 | 3,000m(10,000英尺) | ||
|
随机振动 | 50Hz到500Hz时为0.31 g RMS, | ||
每轴向为10分钟 | ||||
|
不操作时 | 5Hz到500Hz时为2.46g RMS, | ||
每轴向为10分钟 | ||||
机械冲击 | 操作时 | 50g,11ms,半正弦波 | ||
机械部分 | ||||
示波器大小 | 318 x 110 x 150mm(长 x 宽 x 高) | |||
重量 | 2900g |
