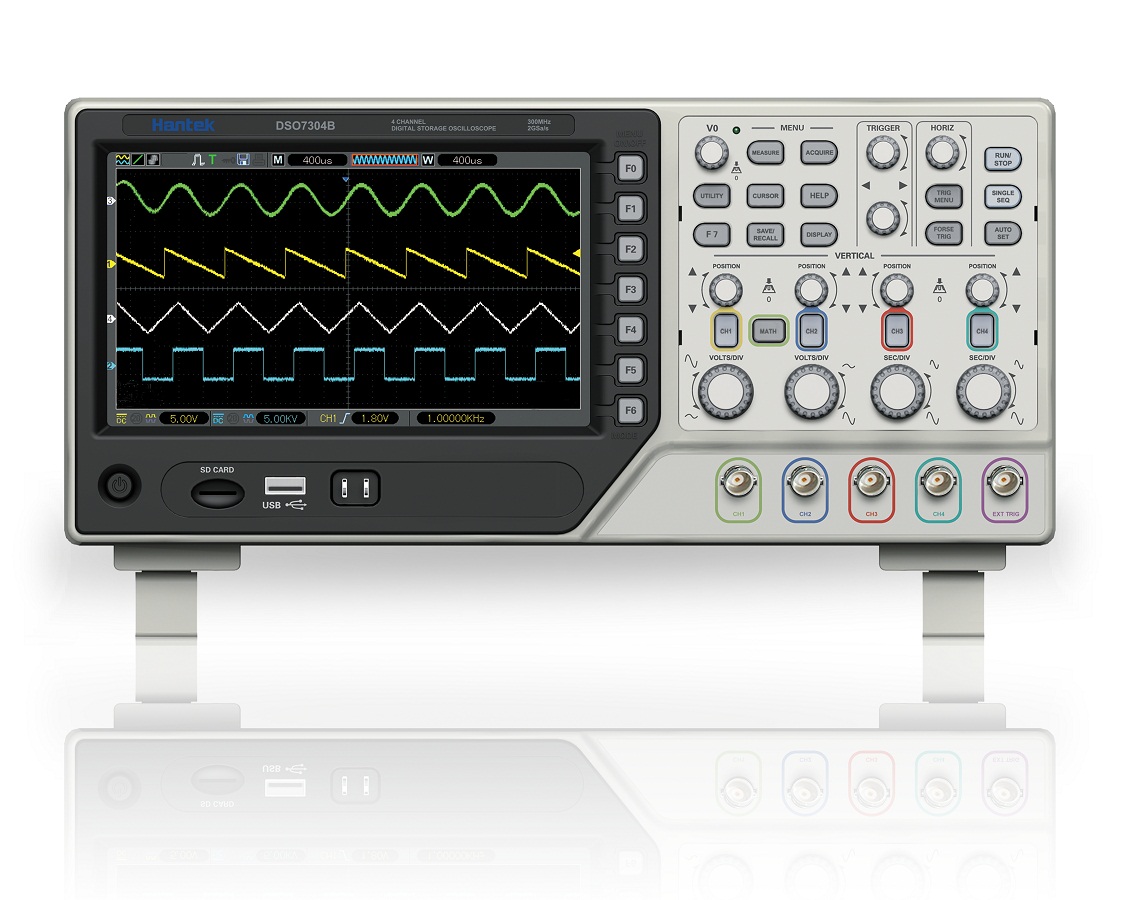

DSO7000B系列（已停产）
特点概述：
功能图片：
| 型号 |
DSO7302B DSO7304B |
DSO7202B DSO7204B |
DSO7102B DSO7104B |
DSO7082B DSO7064B |
| 模拟带宽 | 300MHz | 200MHz | 100MHz | 80MHz/60MHz |
| 实时采样 | 2GSa/s | |||
| 记录长度 | 64K | |||
| 时基范围（s/div） | 2ns/div-40s/div | 4ns/div-40s/div | ||
| 通道间延时 | 500ps | |||
| 垂直系统 | ||||
| AD转换器 | 8bit分辩率，两通道同时采集 | |||
| 垂直灵敏度 | 2mV/div～5V/div （在BNC输入处） | |||
| 垂直位移范围 |
±50V(5V/div),±40V(2V/div～500mV/div), ±2V(200mV/div～50mV/div)±400mV(20mV/div～2mV/div) |
|||
| 上升时间 (在BNC处) | ≤1.2ns | ≤1.8ns | ≤3.5ns | ≤4.4ns/≤5.8ns |
| 直流增益精度 |
2mV/div～5mV/div
±4% (采样或平均值采样) 10mV/div～5V/div ±3% (采样或平均值采样) |
|||
| 触发系统 | ||||
|
触发灵敏度 （边沿触发） |
直流：从直流到10MHz为1格，从10MHz到100M为1.5格;从100MHz到300MHz为2格； EXT: 从直流到40MHz为200mV; EXT/5: 从直流到40MHz为1V; 交流： 衰减10Hz以下信号; 高频抑制: ＞80kHz时将衰减信号; 低频抑制： ＜150kHZ时将衰减信号; 噪声抑制： 减小触发灵敏度 |
|||
| 触发电平范围 |
内部： 距显示屏中心±8div 外部(EXT)： ±1.2V; 外部（EXT/5）：±6V |
|||
| 触发电平精确度(典型） |
内部: ±(0.3div×V/div)
(距屏幕中心±4div 范围内) EXT：±(6%设定值+40mV) EXT/5：±(6%设定值+200mV) |
|||
| 释抑范围 | 100ns-10s | |||
| 触发类型 | 视频，边沿，脉宽，斜率，超时，交替触发 | |||
| 触发频率计数器 |
读数分辨率:
6位; 精度（典型）:±30ppm（包括所有频率参考误差和±1计算误差); 频率范围:交流耦合、从最小10Hz到额定带宽 |
|||
| 测量 | ||||
| 光标测量 |
手动模式：光标间的电压差△V； 光标间的时间差△T； △T的倒数，以Hz为单位（1/△T）; 追踪模式：波形点的电压值和时间值 |
|||
| 自动测量（32种） | 频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF | |||
| 通用特性 | ||||
| 显示类型 | 7"TFT 16位真彩液晶屏 | |||
| 显示分辩率 | 800*480 分辨率 | |||
| 对比度 | 16档可调且屏幕显示调节进度条 | |||
| 接口 | USB主从接口 | |||
| 电源电压 |
100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ; 120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ |
|||
| 功耗 | <30W | |||
| 保险丝 | 2A，T 级，250V | |||
| 尺寸 | 长：（313mm） 宽：（108mm）高：（142mm） | |||
| 重量 | 不含包装：2.08KG | |||
| 选择 | 系列 | 示波器带宽 | 通道数 | 实时采样率 | 其他 |
|---|---|---|---|---|---|
DPO7000系列
|
500MHz 350MHz 200MHz 100MHz |
4通道示波器 1通道信号源 16通道逻辑分析仪 |
2GSa/s单通道 1GSa/s半通道 500MSa/s全部通道 |
5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 6位频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
|
DPO8000系列
|
1GHz 800MHz 500MHz 300MHz |
4通道示波器 1通道信号源 16通道逻辑分析仪 |
8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 |
示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 6位频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
|
HDO4000系列
|
2GHz 1GHz 800MHz 500MHz |
4通道示波器 2通道信号源 16通道逻辑分析仪 |
10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 |
4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/6位频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
|
HDO2000系列
|
500MHz 350MHz 200MHz 100MHz |
4通道示波器 2通道信号源 16通道逻辑分析仪 |
2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 |
4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/6位频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
|
DSO2000系列
|
150MHz 100MHz |
2通道示波器 1通道信号发生器 两路数字电压表 外触发 |
1GSa/s | 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能 |
|
DPO6000系列
|
100MHz 200MHz |
4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 |
1GSa/s | 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏 |
|
DSO4004C系列
|
80~250MHz | 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 |
1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
|
DSO4004B系列
|
80-250MHz | 4通道示波器 + 外触发 +DVM+自动量程功能 |
1GSa/s | 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
|
DSO4002C系列
|
70MHz—200MHz | 2通道示波器 + 外触发 +1通道信号源 |
1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
|
MSO5000D系列
|
60MHz-200MHz | 2（模拟） + 16（逻辑） + 外触发 . |
1GSa/s(模拟), 500MSa/s(逻辑) |
1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选） |
|
DSO5000P系列
|
70MHz-200MHz | 2（模拟） + 外触发 |
1GSa/s | 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; |
|
DSO5000M系列
|
60MHz-200MHz | 2（模拟） + 外触发 |
1GSa/s | 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选） |
|
MSO7000BLG系列(已停产)
|
80-300MHz | 4/2通道 +外触发 |
2GS/s(模拟) 1GS/s(逻辑) |
示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
|
|
DSO7000B系列（已停产）
|
60-300MHz | 2/4通道 | 2GSa/s | 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级； |
 |
|
 |
|
|
|
