DSO5000P系列
特点概述：

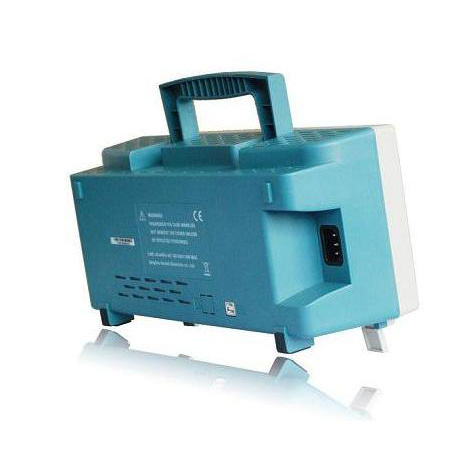

相关图片：
|
|
|
|
|
|
|
|
|
|
|
 |
| 型号 | DSO5202P | DSO5102P | DSO5072P | |
| 采集 | ||||
| 采样类型 |
实时采样:
1GSa/s 等效采样: 25GSa/s |
|||
| 采集方式 |
|
|||
| 采样 | 采样数据 | |||
| 峰峰值 | 显示高频和随机毛刺 | |||
| 平均值 | 平均波形， 次数： 4、8、16、32、64、128 | |||
| 输入 | ||||
| 输入耦合 | 直流、交流或者接地(DC、AC、GND) | |||
| 输入阻抗 | 1MΩ±2% ‖20pF±3pF | |||
| 探头衰减 | 1X, 10X | |||
| 探头衰减系数设定 | 1X, 10X, 100X, 1000X | |||
| 最大输入电压 |
类型
Ⅰ和类型Ⅱ:300VRMS(10×); 安装类型类型Ⅲ: 150VRMS(1×); 安装类型Ⅱ;以20 dB/decade为斜率，从100kHz以上开始下降到大于等于3 MHz*时的交流峰值13 V,对于非正弦波形，峰值必须小于450 V。 300 V以上的偏移持续时间应小于100 ms, RMS信号电平(包括所有的通过交流藕合删除的直流分量)必须限制到300 V。如果超出了这些值，就可能会损坏仪器。 |
|||
| 水平系统 | ||||
| 采样率范围 | 500MS/s--1GS/s | |||
| 波形内插 | (sin x)/x | |||
| 存储深度 | 40K | |||
| 扫描范围 | 2ns/div~80s/div | |||
| 采样率和延迟时间精确度 | ±50ppm（在任何大于1ms的时间间隔） | |||
| 位置范围 |
2ns/div
to 8ns/div; (-8div x s/div) to 20ms; |
20ns/div
to 80us/div; (-8div x s/div) to 40ms; 200us/div to 80s/div; (-8div x s/div) to 400s |
||
| 时间间隔测量精确度（满带宽） |
单次：±（1采样间隔时间+500ppm
x读数+0.6ns); >16个平均值：±（1采样间隔时间+500ppm x 读数+0.4ns); 取样间隔=秒/格÷200 |
|||
| 垂直系统 | ||||
| 垂直分辨率 | 8位分辨率，每个通道同时取样 | |||
| 垂直灵敏度 | 2mV/div to 10V/div | |||
| 带宽 | 200MHz | 100MHz | 70MHz | |
| 在BNC处的上升时间(典型) | 1.8ns | 3.5ns | 5ns | |
| 偏移范围 |
2mV/格到20mV/格，±400mV;
50mV/格到200mV/格，±2V 500mV/格到2V/格，±40V; 5V/格到10V/格，±50V |
|||
| 数学运算 | 加、减、乘、除、FFT | |||
| FFT | 窗口： Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采样点 | |||
| 带宽限制 | 20MHz | |||
| 低频响应（-3db） | 在BNC处为≤10Hz | |||
| 垂直增益精度 |
在“取样”或“平均”采集模式下，5V/格到10mV/格的精度为±3%; 在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4% |
|||
| 直流测量精度，平均采集模式 |
垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10
mV /格或更大的单位时。 垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格）。设定从2mV/格到200mV/格增加2mV；从200mV/格到10V/格增加50mV |
|||
| 电压测量重复性，平均采集模式 | 在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量:±（3%×读数+0.05格） | |||
| 触发系统 | ||||
| 触发类型 | 边沿，视频，脉冲，斜率，超时，交替 | |||
| 触发信源 | CH1, CH2, EXT, EXT/5, AC Line | |||
| 触发方式 | 自动，正常,单次 | |||
| 耦合方式 | 直流、交流、噪声抑制、高频抑制、低频抑制 | |||
| 触发灵敏度（边沿触发类型） |
直流(CH1,CH2): 从直流到10MHz为1格; 从10MHz到100MHz为1.5格; 从100MHz到最大量程为2格； 直流（EXT): 从直流到100MHz为200mV; 从1000MHz到最大量程为350mV; 直流（EXT/5): 直流到100MHz是1V; 从100MHz到最大量程是1.75V; 交流:衰减10Hz以下信号 高频抑制:大于80kHz时将衰减信号 低频抑制:频率大于150kHZ时，与直流耦合限制相同，小于150kHZ |
|||
| 触发电平范围 |
CH1、CH2:
从显示屏中心开始±8个分度; EXT: ±1.2V; EXT/5:±6V |
|||
| 触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号 |
CH1、CH2:
从中心显示屏开始的±4个分度内为0.2格×伏/格; EXT: ± (6% 设定值 + 40mV); EXT/5: ± (6% 设定值 + 200mV); |
|||
| 设置电平为50%(典型) | 用大于等于50Hz的输入信号操作 | |||
| 视频触发 |
|
|||
| 视频触发类型 |
CH1、CH2：2个分度的峰—峰值幅度； EXT: 400mV; EXT/5: 2V |
|||
| 信号格式和场速率、视频触发类型 | 对于任何场或任何行，都支持NTSC、PAL和SECAM | |||
| 释抑范围 | 100ns ~ 10s | |||
| 脉冲宽度触发 |
|
|||
| 脉冲宽度触发模式 | 当（＜ 、＞、=、或≠）时触发；“正”脉冲或“负”脉冲 | |||
| 脉冲宽度触发点 |
等于:
当脉冲的下降边越过触发电平时，示波表触发。 不等于:如果脉冲比指定宽度窄，则触发点为下降边。 否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。 小于:触发点为下降边。 大于(也称为超时触发):当脉冲持续时 间长于“脉冲宽度”指定的时间时，示波表触发。 |
|||
| 脉冲宽度范围 | 20ns ~ 10s | |||
| 斜率触发 |
|
|||
| 斜率触发模式 | 当(＜、＞、=、或≠）时触发；“正”斜率或“负”斜率 | |||
| 斜率触发点 |
等于:
当波形斜率等于设置斜率时，示波表触发。 不等于: 当波形斜率不等于设置时，示波表触发。 小于: 当波形斜率小于设置斜率时，示波表触发。 大于: 当波形斜率大于设置斜率时，示波表触发。 |
|||
| 时间设置范围 | 20ns ~ 10s | |||
| 超时触发 |
|
|||
| 超时触发模式 | 上升沿、下降沿 | |||
| 时间设置范围 | 20ns ~ 10s | |||
| 交替触发 |
|
|||
| CH1 | 内部触发：边沿、脉宽、视频、斜率 | |||
| CH2 | 内部触发：边沿、脉宽、视频、斜率 | |||
| 触发频率计数器 |
|
|||
| 读数分辨率 | 6位 | |||
| 精度（典型） | ±30ppm（包括所有的频率参考误差和±1计算误差） | |||
| 频率范围 | 交流耦合、从最小4Hz到额定带宽 | |||
| 信号源 |
“脉冲宽度”或“边沿触发”模式:所有可用触发源 “频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。 “脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。 “边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。 “视频触发”模式:“频率计算器”不工作。 |
|||
| 测量 | ||||
| 光标测量 |
光标间的电压差△V 光标间的时间差△T △T的倒数，以赫兹为单位（1/△T） |
|||
| 自动测量 |
频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、 正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、 顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、 上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |
|||
| 通用特性 | ||||
| 显示 |
|
|||
| 显示屏类型 | 7'' TFT真彩液晶屏 | |||
| 分辨率 | 800*480 dots | |||
| 显示屏对比度 | 16档可调且屏幕显示调节进度条 | |||
| 探头补偿器输出 |
|
|||
| 输出电压（典型值） | 约5Vpp输入≥1MΩ的负载 | |||
| 频率（典型值） | 1kHz | |||
| 电源 |
|
|||
| 电源电压 |
100-120VACRMS(±10%),
45Hz to 440Hz, CATⅡ 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ |
|||
| 功率 | <30W | |||
| 保险丝 | 2A, T rating, 250V | |||
| 环境 |
|
|||
| 温度范围 |
操作：32℉
to 122℉ (0℃ to 50℃); 非操作： -40℉ to 159.8℉ (-40℃ to +71℃) |
|||
| 冷却方式 | 风扇 | |||
| 湿度范围 |
+104℉
以下 (+40℃ 以下): ≤90% 相对湿度; 106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度 |
|||
| 海拔高度 |
操作时：3000米（10000英尺）以下； 非操作时：15000米（50000英尺）以下 |
|||
| 机械规格 |
|
|||
| 尺寸 | 长： 385mm, 宽： 200mm, 高： 245mm | |||
| 重量 | 3.5KG(含包装）； 2.08KG(不含包装） | |||
| 选择 | 系列 | 示波器带宽 | 通道数 | 实时采样率 | 其他 |
|---|---|---|---|---|---|
DPO7000系列
|
500MHz 350MHz 200MHz 100MHz |
4通道示波器 1通道信号源 16通道逻辑分析仪 |
2GSa/s单通道 1GSa/s半通道 500MSa/s全部通道 |
5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 6位频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
|
DPO8000系列
|
1GHz 800MHz 500MHz 300MHz |
4通道示波器 1通道信号源 16通道逻辑分析仪 |
8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 |
示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 6位频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
|
HDO4000系列
|
2GHz 1GHz 800MHz 500MHz |
4通道示波器 2通道信号源 16通道逻辑分析仪 |
10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 |
4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/6位频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
|
HDO2000系列
|
500MHz 350MHz 200MHz 100MHz |
4通道示波器 2通道信号源 16通道逻辑分析仪 |
2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 |
4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/6位频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
|
DSO2000系列
|
150MHz 100MHz |
2通道示波器 1通道信号发生器 两路数字电压表 外触发 |
1GSa/s | 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能 |
|
DPO6000系列
|
100MHz 200MHz |
4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 |
1GSa/s | 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏 |
|
DSO4004C系列
|
80~250MHz | 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 |
1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
|
DSO4004B系列
|
80-250MHz | 4通道示波器 + 外触发 +DVM+自动量程功能 |
1GSa/s | 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
|
DSO4002C系列
|
70MHz—200MHz | 2通道示波器 + 外触发 +1通道信号源 |
1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
|
MSO5000D系列
|
60MHz-200MHz | 2（模拟） + 16（逻辑） + 外触发 . |
1GSa/s(模拟), 500MSa/s(逻辑) |
1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选） |
|
|
DSO5000P系列
|
70MHz-200MHz | 2（模拟） + 外触发 |
1GSa/s | 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; |
|
DSO5000M系列
|
60MHz-200MHz | 2（模拟） + 外触发 |
1GSa/s | 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选） |
|
MSO7000BLG系列(已停产)
|
80-300MHz | 4/2通道 +外触发 |
2GS/s(模拟) 1GS/s(逻辑) |
示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
|
DSO7000B系列（已停产）
|
60-300MHz | 2/4通道 | 2GSa/s | 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级； |
基本配件：
 |
 |
 |
 |
 |
 |
|
| 型号 | 描述 | 查看手册 |
| HT300B,HT500B | 350Mhz,500MHz,10:1/1:1 | 点击下载 |
| HT100B，HT200B | 100MHz,200MHz,10:1/1:1 | 点击下载 |
| PP-80,PP-150,PP-200 | 60MHz,100MHz,200MHz,10:1/1:1 | 点击下载 |
| PP80B, PP150B, PP200B, PP300B | 80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 | 点击下载 |
| PP-90 | 80MHz,10:1/1:1 | 点击下载 |
| T3100高压探头 | 100MHz，100：1，2000VDC+Peak AC | 点击下载 |
| 型号 | 描述 | 查看手册 |
| CC65 | 直流/交流0 – 20KHz，可测电流范围20 mA to 65 A | 点击下载 |
| CC-650 | 交流 0 – 5KHz，1A - 500A ，直流 1A - 650A | 点击下载 |
| CC-800 | 交流 0 – 5KHz，1A - 500A ，直流 1A - 800A | 点击下载 |
