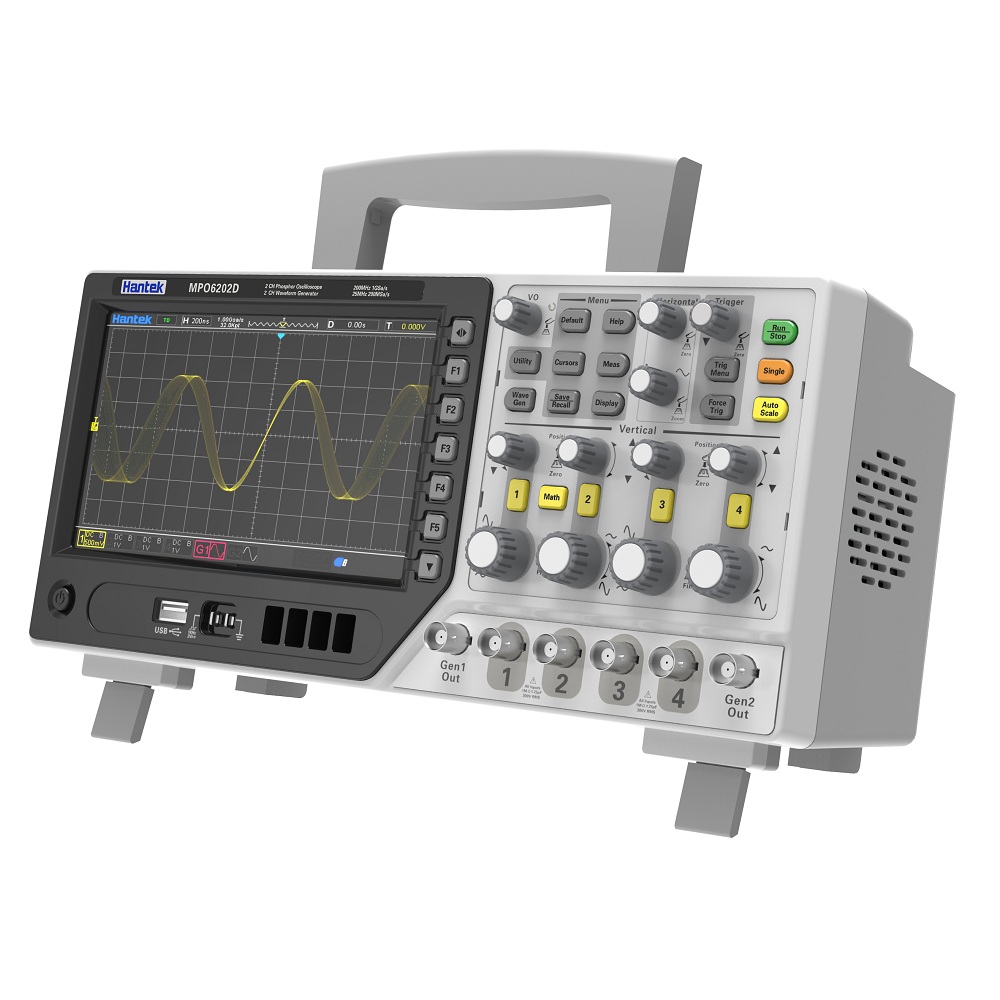

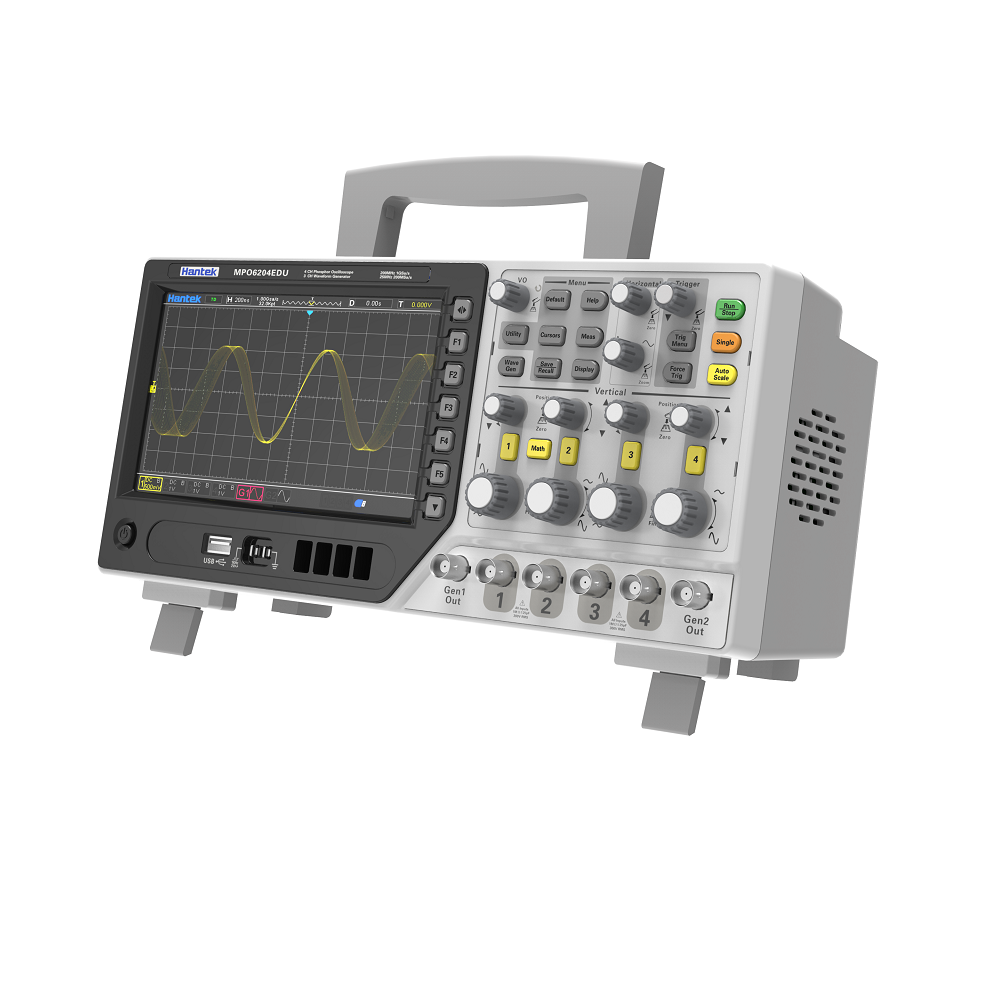

DPO6004B(C)/MPO6004D系列


六合一示波器：4 通道示波器、16通道逻辑分析仪、2通道信号发生器、数字电压表、串行协议分析仪、FFT频谱分析；DPO/MPO6000系列荧光示波器波形捕获率高达400,000 帧 / 秒，具有 256 级辉度等级及色温显示；标配多达16种触发功能，5种串行解码功能；提供80MHz/100MHz/200MHz三种带宽机型，存储深度可达64Mpts， 16路逻辑分析仪即插即用；双路25MHz信号发生器；标配触摸屏。
  • 产品概述
  • 技术参数

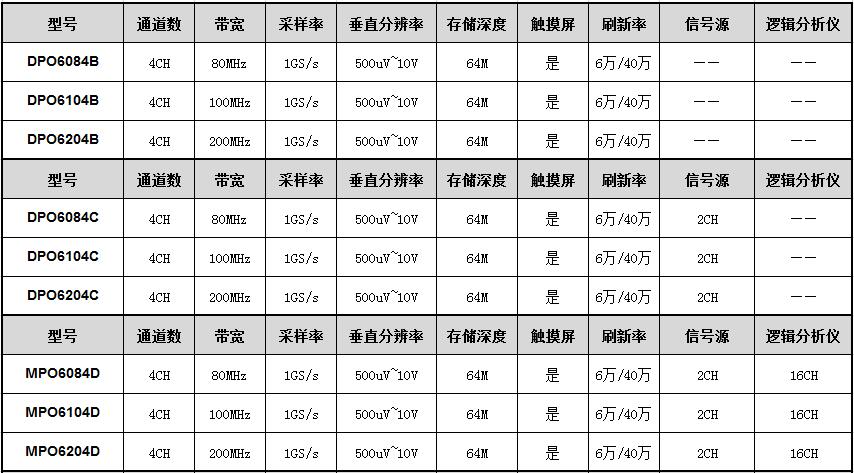

  • 型号及对比
  • 产品附件
  • 软件及下载
  • 探头

 特点概述：

★六合一示波器：4 通道示波器+16通道逻辑分析仪+2通道信号发生器+数字电压表+串行协议分析仪+FFT频谱分析；

★60，000 wfms/s（点显示）/400，000 wfms/s（点显示快速采集模式）的波形捕获率；

★分段采集功能，最多支持采集80，000段；256级灰度显示；

★高达16种触发功能，包含5种协议触发；提供5串行解码选件；

★模拟通道实时采样率1GSa/s，标配64 Mpts存储深度；

★双通道信号源，内置13种标准波形，4组任意波形，200MSa/s 采样率，8Kpts 波形长度；

★数字通道实时采样率1GSa/s；

★模拟通道带宽200 MHz、100 MHz和80 MHz可选；

★非常低底噪声，500uV/div至10 V/div的超宽垂直动态范围；

★7英寸WVGA（800*480）电容触摸屏，TFT宽屏、色彩逼真，功耗低，寿命长；

★42种波形参数自动测量（带统计功能）；

★5位数字电压表和6位硬件频率计功能；

★波特图功能【带信号源系列机器可以使用】；

★多重波形数学运算功能【MATH】；事件搜索功能；

★标准接口：USB Device、USB Host、LAN；可选择接口：HDMI ，UART；

★符合LXI CORE 2011 DEVICE类仪器标准，能够快速、经济、高效地创建和重新配置测试系统； 支持远程命令控制。


选型

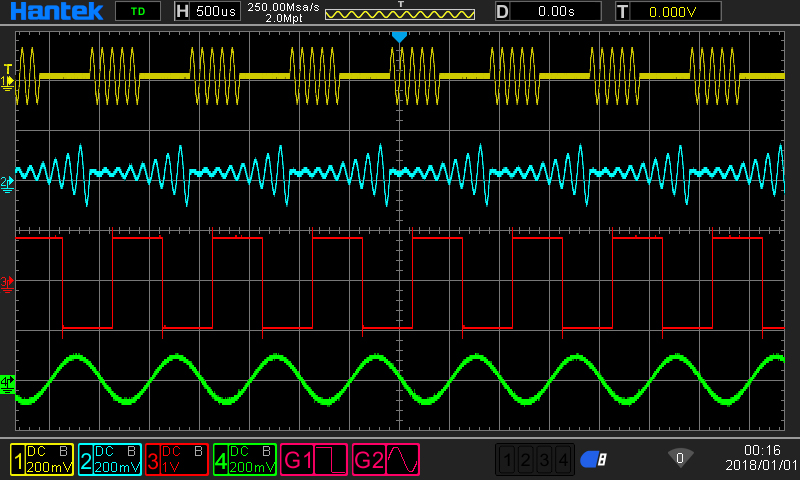

4CH示波器+2CH信号源+16CH数字通道

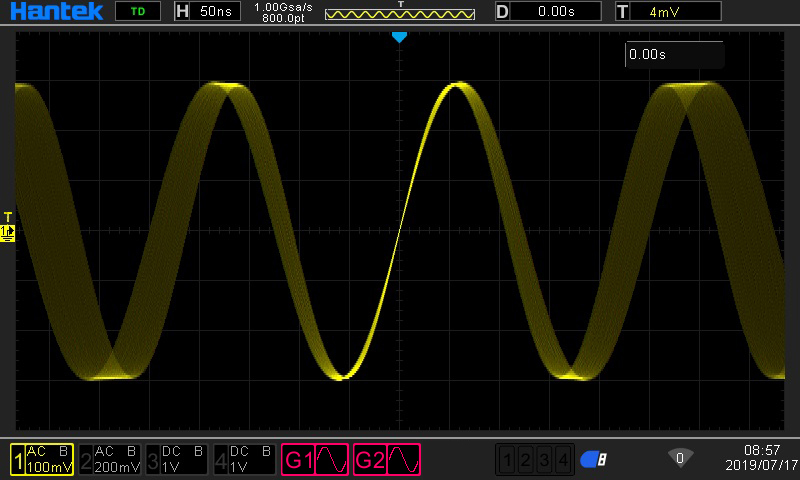

数字荧光显示，色温显示

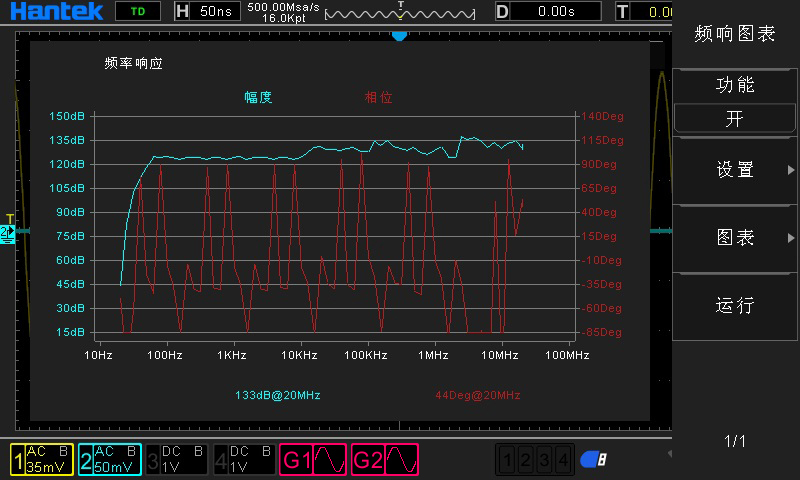

波特图功能


256级辉度等级显示


双路 25 MHz 函数 / 任意波形发生器


波形捕获率高达 400,000 帧 / 秒


FFT功能刻度显示，支持FFT, 微分、积分和平方根运算


分段采集和历史波形，最大80000段


16路数字通道，多种电平选择，支持自定义电平

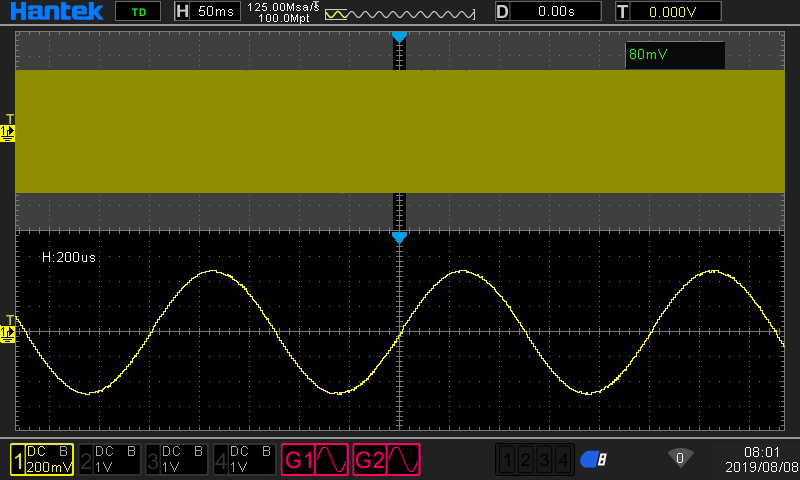

64M存储深度，兼顾波形全局和显示更多细节


7寸电容触摸屏操作

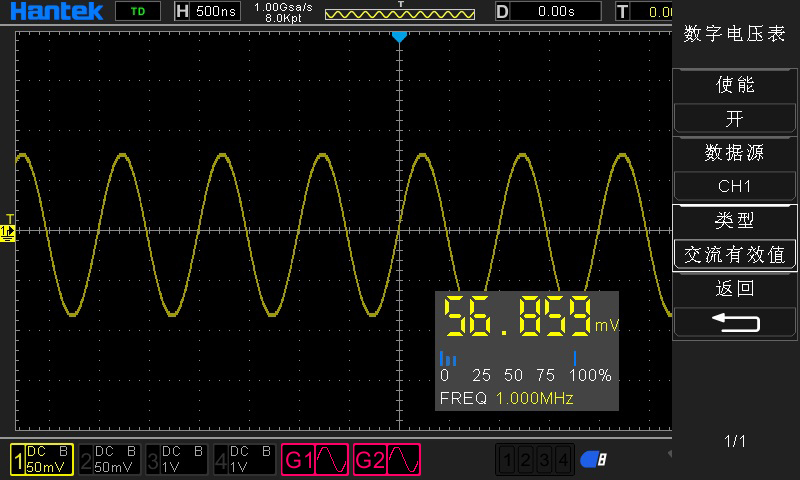

5位数字电压表和六位频率计功能


FFT功能



技术参数

示波器功能
采集 实时采样率 1 GSa/s
峰值检测 模拟通道4ns
注意：数字通道不支持
平均模式 模拟通道
所有通道同时达到 N 次采样后，N 次数可在 2、4、8、16、32、 64、128、256、512 和 1024 之间选择
注意：数字通道不支持
高分辨率 最高12bit
注意：数字通道不支持
最小检测脉宽 8ns
存储深度 单通道64M
双通道32M
三，四通道16M
五六七八通道8M
输入 通道数量 4个模拟通道
注意：数据通道不能打开
3个模拟通道
注意：数字通道LA1/LA2/LA3/LA4/LA1LA2/LA3LA4
2个模拟通道
注意：数字通道不受限制
1个模拟通道
注意：数字通道不受限制
0个模拟通道
注意：数字通道不受限制
输入耦合 DC、AC或GND
注意：数字通道不支持
输入阻抗，直流耦合 模拟通道
25pF±3 pF，1MΩ±2%
数字通道
(300KΩ±2%) ，(8 pF±3 pF)
支持探头衰减系数 模拟通道1X、10X、100X、1000X
电压等级 300V CAT II
最大输入电压 模拟通道300VRMS(10X)
数字通道-25V~25V
水平 波形内插 (sin x)/x
最大记录长度 单通道最大64M
双通道最大32M
三/四通道最大16M
五/六通道最大16M
水平刻度范围 DPO6084 DPO6104
2ns/div~100s/div  1， 2， 5步进
时基模式 Y-T、X-Y、Roll
X-Y个数 12通道1个XY通道、3 4通道1个XY通道
零点偏移 ±0.5 div×最小时基档位
取样速率和延迟时间精度 ±25ppm
时钟漂移 ≤±5 ppm/年
增量时间测量精度 单次，“取样”模式
（全带宽） ±（1取样间隔+100ppm×读数+0.6ns）
＞16次以上平均
±（1取样间隔+100ppm×读数+0.4ns）
取样间隔=秒/格÷200
垂直 带宽（-3db） DPO6084 DPO6104 DPO6204
80MHz 100MHz 200MHz
垂直分辨率 模拟通道 8bit
数字通道 1bit
示波器垂直刻度范围 输入BNC处为500μV/div~10V/div
位置范围 500μV/div to 120mV/div，±1V
122mV/div to 1.2V/div，±10V
1.22V/div to 10V/div，±50V
可选模拟带宽限制， 典型20MHz
低频响应（-3db） 在BNC处为≤10Hz

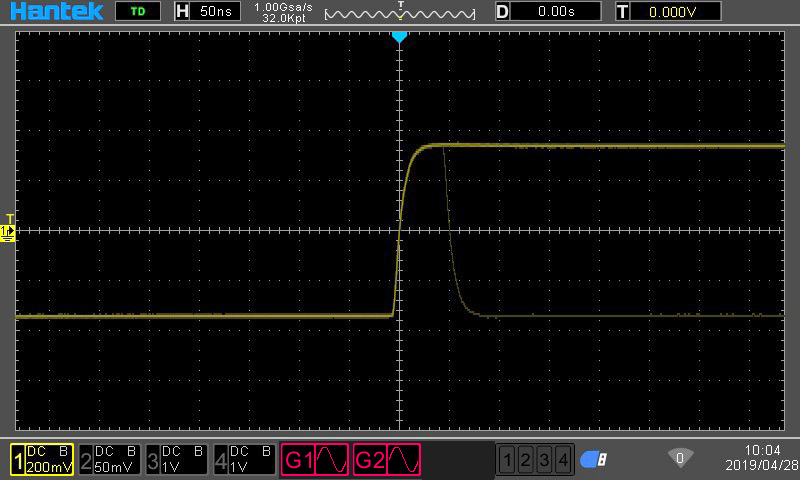

在BNC处的上升时间，典型 DPO6084 DPO6104 DPO6204
≤4.4ns ＜3.5ns ≤1.8ns
垂直增益精度 在“正常”或“平均”采集模式下，10V/格到10mV/格的精度为±3%。
在“正常”或“平均”采集模式下，5mV/格到500uV/格的精度为±4%。
直流偏移精确 ±0.1 div±2 mV±1%偏移值
通道隔离度  直流至最大带宽：>40 dB
注意：使用X1探头时带宽减小到6MHz

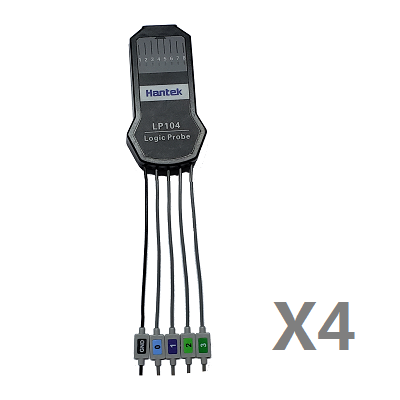

垂直（数字通道）（用于 MPO6000D MPO600EDU和DPO6000B/DPO6000C购买数字探头LP104）
触发 触发电平范围  距屏幕中心±5格
触发模式 自动、普通、单次
电平 CH1~CH4 从显示屏中心开始±4个分度
释抑范围 8ns~10s
触发电平精度 CH1~CH4 从中心显示屏开始的±4个分度内为0.2格×伏/格
边沿触发 斜率 上升沿，下降沿，上升沿或下降沿
信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
脉宽触发 极性 正极性，负极性
条件(When) <，>， !=， =
信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
脉宽范围 8ns ~ 10s
视频触发 信号标准 NTSC， PAL
信源 CH1~CH4
同步 扫描线、线数、奇数场、偶数场、所有场
斜率触发 斜率 上升，下降
条件(When) <，>， !=， =
信源 CH1 ~ CH4
时间范围 8ns ~ 10s
超时触发 信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
极性 正极性，负极性
时间范围 8ns ~ 10s
窗口触发 信源 CH1~CH4LA1~LA4
码型触发 码型 0:低电平；1:高电平；X:忽略；
电平（信源） CH1~CH4
间隔触发 斜率 上升，下降
条件(When) <，>， !=， =
信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
时间范围 8ns ~ 10s
延迟触发 边沿类型 上升沿，下降沿
信源 CH1~CH4
条件(When) <，>， !=， =
时间范围 8ns ~ 10s
建立保持触发 边沿类型 上升沿，下降沿
信源 CH1~CH4
条件(When) <，>， !=， =
时间范围 8ns ~ 10s
欠幅触发 极性 正极性，负极性
条件(When) <，>， !=， =
信源 CH1~CH4
时间范围 8ns ~ 10s
UART 触发 条件(When) 启动、停止、数据、奇偶校验、接收错误
信源(RX/TX) CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
数据格式 Hex（十六进制）
数据长度 1 byte
数据位宽 5 bit， 6 bit， 7 bit， 8 bit
奇偶校验 无、奇数、偶数
空闲电平 高、低
波特率(可选) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
波特率(自定义) 300bit/s~334000bit/s
LIN 触发 条件(When) 间隔场、同步场、ID场、同步错误、标识符、ID和数据
信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
数据格式 Hex（十六进制）
波特率(可选) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
波特率(自定义) 300bit/s~334000bit/s
CAN 触发 条件(When) 开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧
信源 CH1~CH4
数据格式 Hex（十六进制）
波特率(可选) 10000， 20000， 33300， 500000， 62500， 83300， 100000， 125000， 250000， 500000， 800000， 1000000
波特率(自定义) 5kbit/s~1Mbit/s
SPI 触发 信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
数据格式 Hex（十六进制）
数据位宽 4， 8， 16， 24， 32
IIC 触发 信源 (SDA/SCL) CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
数据格式 Hex（十六进制）
数据索引 0~7
时机(条件) 开始位、停止位、无应答、地址、数据、重启
测量 光标 光标间的电压差△V
光标间的时间差△T
△T的倒数，以赫兹为单位（1/△T）
自动测量 双峰值、频率、平均、最大值、最小值、周期、顶端值、中间值、低端值、幅度、均方根、过冲、预冲、周期均方根、周期平均值、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、FRR、FFF、下降沿过冲、下降沿预冲、Bwidth、FRF、FFR、LRR、LRF、LFR、LFF、最大时刻、最小时刻、正相位差、负相位差、方差、正脉冲数、上升沿数、下降沿数、触发计数
DVM 数据源 CH1，CH2，CH3，CH4
测量类型 直流有效值
交流有效值
直流
频率计 硬件6位频率计
任意波信号发生器功能
任意波信号发生器（适用于带有信号源通道的数字示波器） 通道数量 2/3通道
采样率 200MSa/s
垂直分辨率 12 bits
最高频率 25 MHz
标准波形 正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图
任意波形 Arb1，Arb2，Arb3，Arb4
正弦 频率范围 0.1Hz~25MHz
方波/脉冲 频率范围 0.1Hz~10MHz
三角波 频率范围 0.1Hz~1MHz
采样波 频率范围 0.1Hz~1MHz
指数波 频率范围 0.1Hz~5MHz
半失真 频率范围 0.1Hz~1MHz
洛伦兹 频率范围 0.1Hz~1MHz
双音多频 频率范围 0.1Hz~1MHz
高斯 频率范围 0.1Hz~1MHz
心电图 频率范围 0.1Hz~1MHz
任意波 频率范围 0.1 Hz至10 MHz
波形长度 8KSa
频率 精度 100 ppm（小于10 kHz）50 ppm（大于10 kHz）
分辨率 0.1 Hz或4位，取两者较大值
幅度 输出范围 10mV~7Vp-p(高阻抗)
5mV~3.5Vp-p(50Ω)
直流偏移 范围 ±3.5 V，高阻
±1.75 V，50 Ω
分辨率 100 μV或3位，取两者中的较大值
精度 2%（1 kHz）
输出阻抗 50 Ω
逻辑分析仪功能
逻辑分析仪功能 输入阻抗，直流耦合 数字通道
(300KΩ±2%) ，(8 pF±3 pF)
阈值 4个通道1组的可调阈值
阈值选择 TTL（1.4 V）
5.0 V CMOS（+2.5 V）
3.3 V CMOS（+1.65 V）
2.5 V CMOS（+1.25 V）
1.8 V CMOS（+0.9 V）
ECL（-1.3 V）
PECL（+3.7 V）
LVDS（+1.2 V）
0V
用户自定义
阈值范围  ±7.0V，10mV 步进
阈值精度 ±(100mV+3%的阈值设置)
动态范围 ±5.0V+阈值
最小电压摆幅  500 mVpp
垂直分辨率  1 bit
一般技术规格
显示 显示屏类型 对角为7"TFT 液晶显示器
显示屏分辨率 800（水平）*480（垂直）像素
显示色彩 1600万色（24 bit真色彩）
余辉时间 最小值、1 s、5 s、10 s、30S、无限
显示类型 点、矢量
显示模式 色温，灰度
显示屏亮度 可调
网格类型 可选
网格亮度 可调
接口 标准接口 USB Host，USB Device，LAN，EDU信号 WIFI
Aux（触发输出/PassFail）--只有EDU型号配置该端口
可选接口 PassFail
UART
HDMI
一般技术规格 探头补偿器输出
输出电压，典型 约2Vpp输入≥1MΩ的负载
频率、典型 1kHz
电源电压 100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ
120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ
功率消耗 小于30W
熔断器 T，3.15A，250V，5x20mm
操作温度 0~50 °C (32~122 °F)
存储温度 -40~+71 °C (-40~159.8 °F)
湿度 ≤+104℉(≤+40°C): ≤90%相对湿度
106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度
冷却方式 对流
海拔高度 操作时和不操作时 3，000m（10，000英尺）
机械冲击 随机振动 50Hz到500Hz时为0.31 g RMS，
每轴向为10分钟
不操作时 5Hz到500Hz时为2.46g RMS，
每轴向为10分钟
操作时 50g，11ms，半正弦波
机械部分 示波器大小 318 x 140 x 150mm(长 x 宽 x 高)
重量 2900g



 技术参数

示波器功能
采集 实时采样率 1 GSa/s
峰值检测 模拟通道4ns
注意：数字通道不支持
平均模式 模拟通道
所有通道同时达到 N 次采样后，N 次数可在 2、4、8、16、32、 64、128、256、512 和 1024 之间选择
注意：数字通道不支持
高分辨率 最高12bit
注意：数字通道不支持
最小检测脉宽 8ns
存储深度 单通道64M
双通道32M
三，四通道16M
五六七八通道8M
输入 通道数量 4个模拟通道
注意：数据通道不能打开
3个模拟通道
注意：数字通道LA1/LA2/LA3/LA4/LA1LA2/LA3LA4
2个模拟通道
注意：数字通道不受限制
1个模拟通道
注意：数字通道不受限制
0个模拟通道
注意：数字通道不受限制
输入耦合 DC、AC或GND
注意：数字通道不支持
输入阻抗，直流耦合 模拟通道
25pF±3 pF，1MΩ±2%
数字通道
(300KΩ±2%) ，(8 pF±3 pF)
支持探头衰减系数 模拟通道1X、10X、100X、1000X
电压等级 300V CAT II
最大输入电压 模拟通道300VRMS(10X)
数字通道-25V~25V
水平 波形内插 (sin x)/x
最大记录长度 单通道最大64M
双通道最大32M
三/四通道最大16M
五/六通道最大16M
水平刻度范围 DPO6084 DPO6104
2ns/div~100s/div  1， 2， 5步进
时基模式 Y-T、X-Y、Roll
X-Y个数 12通道1个XY通道、3 4通道1个XY通道
零点偏移 ±0.5 div×最小时基档位
取样速率和延迟时间精度 ±25ppm
时钟漂移 ≤±5 ppm/年
增量时间测量精度 单次，“取样”模式
（全带宽） ±（1取样间隔+100ppm×读数+0.6ns）
＞16次以上平均
±（1取样间隔+100ppm×读数+0.4ns）
取样间隔=秒/格÷200
垂直 带宽（-3db） DPO6084 DPO6104 DPO6204
80MHz 100MHz 200MHz
垂直分辨率 模拟通道 8bit
数字通道 1bit
示波器垂直刻度范围 输入BNC处为500μV/div~10V/div
位置范围 500μV/div to 120mV/div，±1V
122mV/div to 1.2V/div，±10V
1.22V/div to 10V/div，±50V
可选模拟带宽限制， 典型20MHz
低频响应（-3db） 在BNC处为≤10Hz
在BNC处的上升时间，典型 DPO6084 DPO6104 DPO6204
≤4.4ns ＜3.5ns ≤1.8ns
垂直增益精度 在“正常”或“平均”采集模式下，10V/格到10mV/格的精度为±3%。
在“正常”或“平均”采集模式下，5mV/格到500uV/格的精度为±4%。
直流偏移精确 ±0.1 div±2 mV±1%偏移值
通道隔离度  直流至最大带宽：>40 dB
注意：使用X1探头时带宽减小到6MHz
垂直（数字通道）（用于 MPO6000D MPO600EDU和DPO6000B/DPO6000C购买数字探头LP104）
触发 触发电平范围  距屏幕中心±5格
触发模式 自动、普通、单次
电平 CH1~CH4 从显示屏中心开始±4个分度
释抑范围 8ns~10s
触发电平精度 CH1~CH4 从中心显示屏开始的±4个分度内为0.2格×伏/格
边沿触发 斜率 上升沿，下降沿，上升沿或下降沿
信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
脉宽触发 极性 正极性，负极性
条件(When) <，>， !=， =
信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
脉宽范围 8ns ~ 10s
视频触发 信号标准 NTSC， PAL
信源 CH1~CH4
同步 扫描线、线数、奇数场、偶数场、所有场
斜率触发 斜率 上升，下降
条件(When) <，>， !=， =
信源 CH1 ~ CH4
时间范围 8ns ~ 10s
超时触发 信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
极性 正极性，负极性
时间范围 8ns ~ 10s
窗口触发 信源 CH1~CH4LA1~LA4
码型触发 码型 0:低电平；1:高电平；X:忽略；
电平（信源） CH1~CH4
间隔触发 斜率 上升，下降
条件(When) <，>， !=， =
信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
时间范围 8ns ~ 10s
延迟触发 边沿类型 上升沿，下降沿
信源 CH1~CH4
条件(When) <，>， !=， =
时间范围 8ns ~ 10s
建立保持触发 边沿类型 上升沿，下降沿
信源 CH1~CH4
条件(When) <，>， !=， =
时间范围 8ns ~ 10s
欠幅触发 极性 正极性，负极性
条件(When) <，>， !=， =
信源 CH1~CH4
时间范围 8ns ~ 10s
UART 触发 条件(When) 启动、停止、数据、奇偶校验、接收错误
信源(RX/TX) CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
数据格式 Hex（十六进制）
数据长度 1 byte
数据位宽 5 bit， 6 bit， 7 bit， 8 bit
奇偶校验 无、奇数、偶数
空闲电平 高、低
波特率(可选) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
波特率(自定义) 300bit/s~334000bit/s
LIN 触发 条件(When) 间隔场、同步场、ID场、同步错误、标识符、ID和数据
信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
数据格式 Hex（十六进制）
波特率(可选) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
波特率(自定义) 300bit/s~334000bit/s
CAN 触发 条件(When) 开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧
信源 CH1~CH4
数据格式 Hex（十六进制）
波特率(可选) 10000， 20000， 33300， 500000， 62500， 83300， 100000， 125000， 250000， 500000， 800000， 1000000
波特率(自定义) 5kbit/s~1Mbit/s
SPI 触发 信源 CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
数据格式 Hex（十六进制）
数据位宽 4， 8， 16， 24， 32
IIC 触发 信源 (SDA/SCL) CH1~CH4，
D1.0~D1.3，
D2.0~D2.3，
D3.0~D3.3，
D4.0~D4.3
数据格式 Hex（十六进制）
数据索引 0~7
时机(条件) 开始位、停止位、无应答、地址、数据、重启
测量 光标 光标间的电压差△V
光标间的时间差△T
△T的倒数，以赫兹为单位（1/△T）
自动测量 双峰值、频率、平均、最大值、最小值、周期、顶端值、中间值、低端值、幅度、均方根、过冲、预冲、周期均方根、周期平均值、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、FRR、FFF、下降沿过冲、下降沿预冲、Bwidth、FRF、FFR、LRR、LRF、LFR、LFF、最大时刻、最小时刻、正相位差、负相位差、方差、正脉冲数、上升沿数、下降沿数、触发计数
DVM 数据源 CH1，CH2，CH3，CH4
测量类型 直流有效值
交流有效值
直流
频率计 硬件6位频率计
任意波信号发生器功能
任意波信号发生器（适用于带有信号源通道的数字示波器） 通道数量 2/3通道
采样率 200MSa/s
垂直分辨率 12 bits
最高频率 25 MHz
标准波形 正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图
任意波形 Arb1，Arb2，Arb3，Arb4
正弦 频率范围 0.1Hz~25MHz
方波/脉冲 频率范围 0.1Hz~10MHz
三角波 频率范围 0.1Hz~1MHz
采样波 频率范围 0.1Hz~1MHz
指数波 频率范围 0.1Hz~5MHz
半失真 频率范围 0.1Hz~1MHz
洛伦兹 频率范围 0.1Hz~1MHz
双音多频 频率范围 0.1Hz~1MHz
高斯 频率范围 0.1Hz~1MHz
心电图 频率范围 0.1Hz~1MHz
任意波 频率范围 0.1 Hz至10 MHz
波形长度 8KSa
频率 精度 100 ppm（小于10 kHz）50 ppm（大于10 kHz）
分辨率 0.1 Hz或4位，取两者较大值
幅度 输出范围 10mV~7Vp-p(高阻抗)
5mV~3.5Vp-p(50Ω)
直流偏移 范围 ±3.5 V，高阻
±1.75 V，50 Ω
分辨率 100 μV或3位，取两者中的较大值
精度 2%（1 kHz）
输出阻抗 50 Ω
逻辑分析仪功能
逻辑分析仪功能 输入阻抗，直流耦合 数字通道
(300KΩ±2%) ，(8 pF±3 pF)
阈值 4个通道1组的可调阈值
阈值选择 TTL（1.4 V）
5.0 V CMOS（+2.5 V）
3.3 V CMOS（+1.65 V）
2.5 V CMOS（+1.25 V）
1.8 V CMOS（+0.9 V）
ECL（-1.3 V）
PECL（+3.7 V）
LVDS（+1.2 V）
0V
用户自定义
阈值范围  ±7.0V，10mV 步进???
阈值精度 ±(100mV+3%的阈值设置)
动态范围 ±5.0V+阈值
最小电压摆幅  500 mVpp
垂直分辨率  1 bit
一般技术规格
显示 显示屏类型 对角为7"TFT 液晶显示器
显示屏分辨率 800（水平）*480（垂直）像素
显示色彩 1600万色（24 bit真色彩）
余辉时间 最小值、1 s、5 s、10 s、30S、无限
显示类型 点、矢量
显示模式 色温，灰度
显示屏亮度 可调
网格类型 可选
网格亮度 可调
接口 标准接口 USB Host，USB Device，LAN，EDU信号 WIFI
Aux（触发输出/PassFail）--只有EDU型号配置该端口
可选接口 PassFail
UART
HDMI
一般技术规格 探头补偿器输出
输出电压，典型 约2Vpp输入≥1MΩ的负载
频率、典型 1kHz
电源电压 100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ
120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ
功率消耗 小于30W
熔断器 T，3.15A，250V，5x20mm
操作温度 0~50 °C (32~122 °F)
存储温度 -40~+71 °C (-40~159.8 °F)
湿度 ≤+104℉(≤+40°C): ≤90%相对湿度
106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度
冷却方式 对流
海拔高度 操作时和不操作时 3，000m（10，000英尺）
机械冲击 随机振动 50Hz到500Hz时为0.31 g RMS，
每轴向为10分钟
不操作时 5Hz到500Hz时为2.46g RMS，
每轴向为10分钟
操作时 50g，11ms，半正弦波

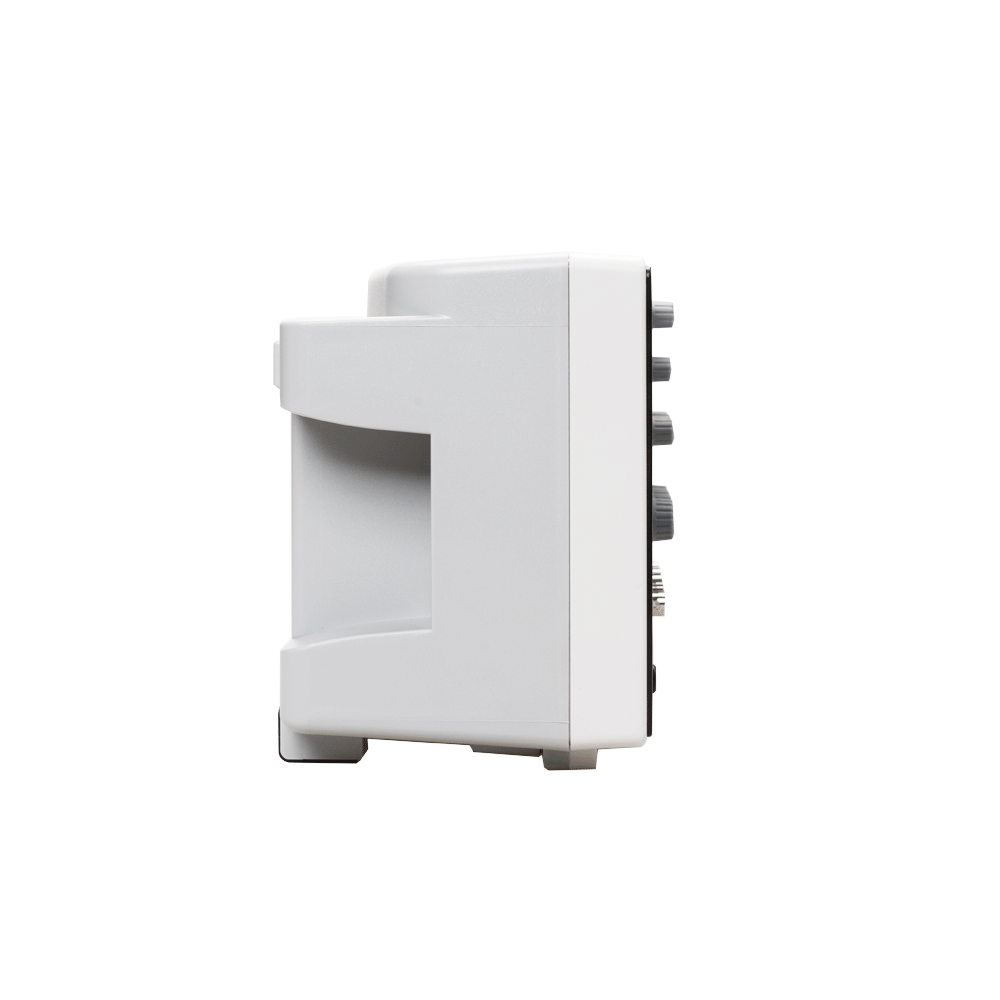

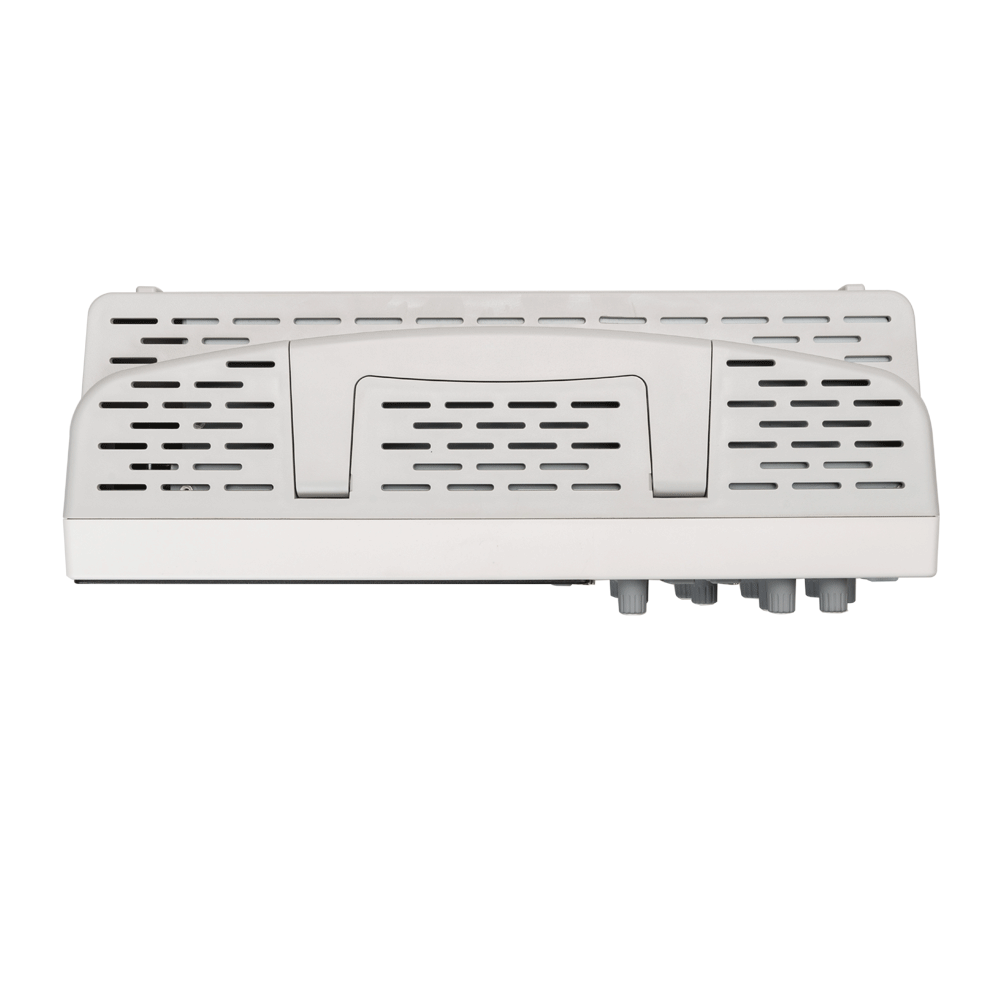

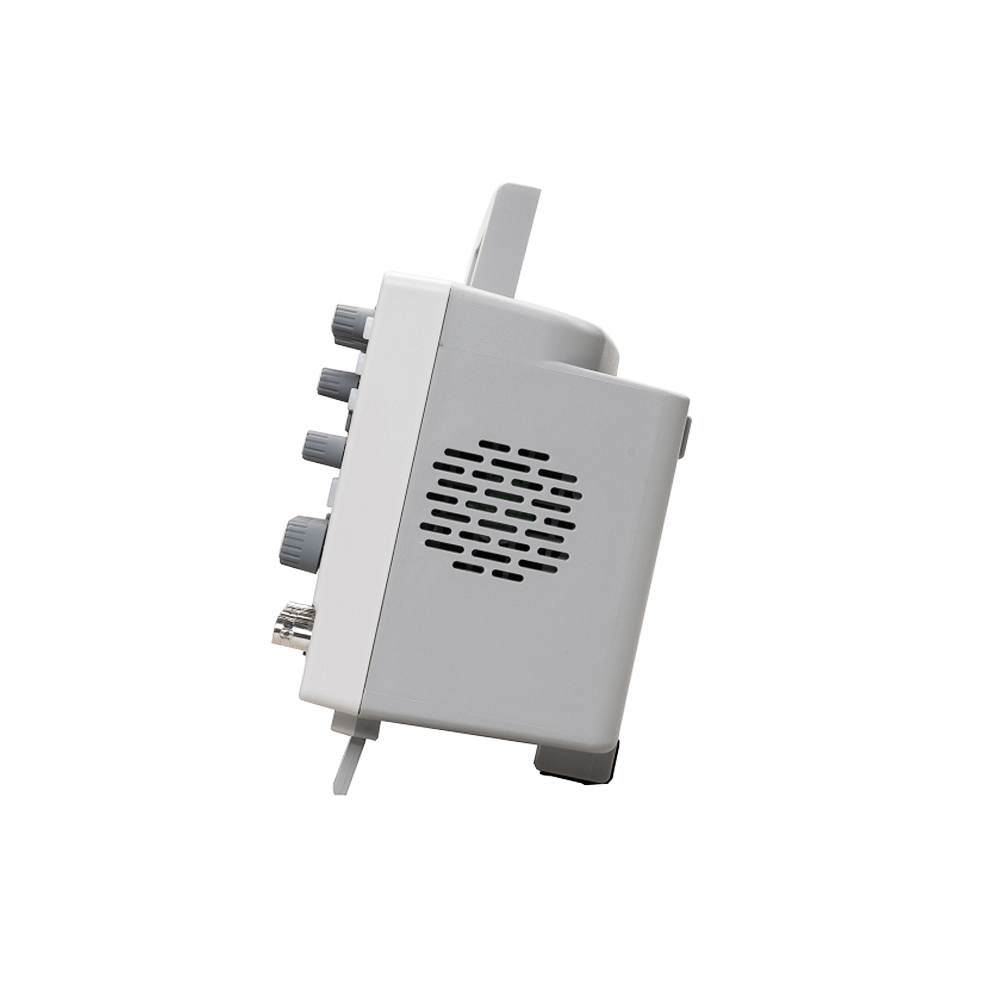

机械部分 示波器大小 318 x 140 x 150mm(长 x 宽 x 高)
重量 2900g



【提示：最多可比较4个产品】
选择 系列 示波器带宽 通道数 实时采样率 其他
DPO7000系列
 		500MHz
350MHz
200MHz
100MHz		 4通道示波器
1通道信号源
16通道逻辑分析仪		 2GSa/s单通道
1GSa/s半通道
500MSa/s全部通道		 5999-21999元
示波器/16通道逻辑分析仪/频谱分析仪/
任意波发生器/数字电压表/
6位频率计和累加器/协议分析仪;
2G存储深度;
200万帧的硬件实时波形录制和回放;
DPO8000系列
 		1GHz
800MHz
500MHz
300MHz		 4通道示波器
1通道信号源
16通道逻辑分析仪		 8GSa/s单通道
8GSa/s半通道
4GSa/s全部通道		 示波器/16通道逻辑分析仪/频谱分析仪/
任意波发生器/数字电压表/
6位频率计和累加器/协议分析仪/协议发生器;
2G存储深度;
200万帧的硬件实时波形录制和回放;
HRDO4000系列
 		2GHz
1GHz
800MHz
500MHz		 4通道示波器
2通道信号源
16通道逻辑分析仪		 10GSa/s单通道
10GSa/s半通道
5GSa/s 全部通道		 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/6位频率计和累加器/协议分析仪/协议发生器
2G存储深度
HRDO2000系列
 		500MHz
350MHz
200MHz
100MHz		 4通道示波器
2通道信号源
16通道逻辑分析仪		 2.5GSa/s单通道
2.5GSa/s半通道
1.25GSa/s 全部通道		 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/6位频率计和累加器/协议分析仪/协议发生器
2G存储深度
DSO2000系列
 		150MHz
100MHz		 2通道示波器
1通道信号发生器
两路数字电压表
外触发		 1GSa/s 2通道示波器
一路25MHz信号发生器
五种串行协议触发和解码
32种自动测量统计分析
SCPI远程控制
双路DVM功能
DPO6000系列
 		100MHz
200MHz		 4通道示波器
两路信号发生器
16路逻辑分析仪
数字电压表
串行协议分析
FFT频谱分析		 1GSa/s 400,000 帧 / 秒波形捕获率
16种触发功能，5种串行解码
64M存储深度，80，000段分段采集
7英寸WVGA（800*480）电容触摸屏
DSO4004C系列
 		80~250MHz 4通道示波器
+1通道信号源+ 外触发
DVM+自动量程功能		 1GSa/s 示波器+信号发生器
7''高分辨率彩显(800x480);
64K存储,集成USB Host/Device,
支持U盘存储,系统升级
DVM数字万用表功能、自动量程；
DSO4004B系列
 		80-250MHz 4通道示波器
+ 外触发
+DVM+自动量程功能 		1GSa/s 示波器
7''高分辨率彩显(800x480);
64K存储,集成USB Host/Device,
支持U盘存储,系统升级
DVM数字万用表功能、自动量程；
DSO4002C系列
 		70MHz—200MHz 2通道示波器
+ 外触发
+1通道信号源		 1GSa/s 示波器+信号发生器
7''高分辨率彩显(800x480);
40K存储,集成USB Host/Device,
支持U盘存储,系统升级
MSO5000D系列
 		60MHz-200MHz 2（模拟）
+ 16（逻辑）
+ 外触发 . 		1GSa/s(模拟),
500MSa/s(逻辑)		 1M存储深度，混合信号示波器，
7吋高分辨率彩显(WVGA 800x480）,
集成USB Host/Device，支持U盘存
储、系统升级, VGA功能（可选）
DSO5000P系列
 		70MHz-200MHz 2（模拟）
+ 外触发 		1GSa/s 40K存储深度，7吋高分辨率彩显
(WVGA 800x480）,集成USB Host/
Device， 支持U盘存 储、系统升级;
DSO5000M系列
 		60MHz-200MHz 2（模拟）
+ 外触发 		1GSa/s 1M存储深度，7吋高分辨率彩显
(WVGA 800x480）,集成USB Host/
Device， 支持U盘存 储、系统升级;
VGA功能（可选）
MSO7000BLG系列(已停产)
 		80-300MHz 4/2通道
+外触发		 2GS/s(模拟)
1GS/s(逻辑)		 示波器+逻辑分析仪+信号发生器
7''高分辨率彩显(800x480);
32K存储,集成USB Host/Device,
支持U盘存储,系统升级
DSO7000B系列（已停产）
 		60-300MHz 2/4通道 2GSa/s 2GS/s实时采样率，64K存储深度，
7吋高分辨 率彩显(WVGA 800x480),
集成USB Host/Device，
支持U盘存 储、系统升级；

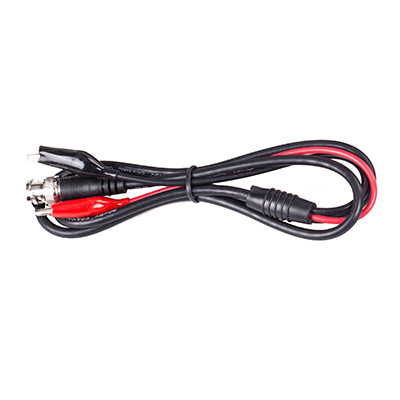

 DPO6000B系列标配：




 DPO6000C系列加配：



 MPO6000D系列加配：







DPO6004B(C)/MPO6004D SCPI
2021-01-13
DPO6004B(C)/MPO6004D说明书
2021-01-21
DPO6004B(C)/MPO6004D软件
2021-04-02
DPO6004B(C)/MPO6004D固件
2022-11-19
DPO6004B(C)/MPO6004D编程实例
2020-09-15
无源探头
型号 描述 查看手册
HT300B,HT500B 350Mhz,500MHz,10:1/1:1 点击下载
HT100B，HT200B 100MHz,200MHz,10:1/1:1 点击下载
PP-80,PP-150,PP-200 60MHz,100MHz,200MHz,10:1/1:1 点击下载
PP80B, PP150B, PP200B, PP300B 80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 点击下载
PP-90 80MHz,10:1/1:1 点击下载
T3100高压探头 100MHz，100：1，2000VDC+Peak AC 点击下载
交/直流电流钳
型号 描述 查看手册
CC65 直流/交流0 – 20KHz，可测电流范围20 mA to 65 A 点击下载
CC-650 交流 0 – 5KHz，1A - 500A ，直流 1A - 650A 点击下载
CC-800 交流 0 – 5KHz，1A - 500A ，直流 1A - 800A 点击下载
差分探头
型号 描述 查看手册
HT8050 50MHz，1300V peakAC，1/50，1/500 点击下载
HT8100 100MHz，1300V peakAC，1/50，1/500 点击下载


官方公众号 官方公众号
MyHantek
服务支持
下载中心
关于汉泰
青岛汉泰电子有限公司 版权所有 Copyright (c) 2020 Hantek. All Rights Reserved. | 与汉泰联系 | 鲁ICP备05034335号
